工程名以XXX为例：

1. 给VS配置OpenGL的dll/lib/h等，这里略。

2. 在stdafx.h中添加

//包含 OpenGL 头文件

#include<GL/gl.h>
#include<GL/glu.h>
#include<GL/glaux.h>
#include<GL/glut.h>

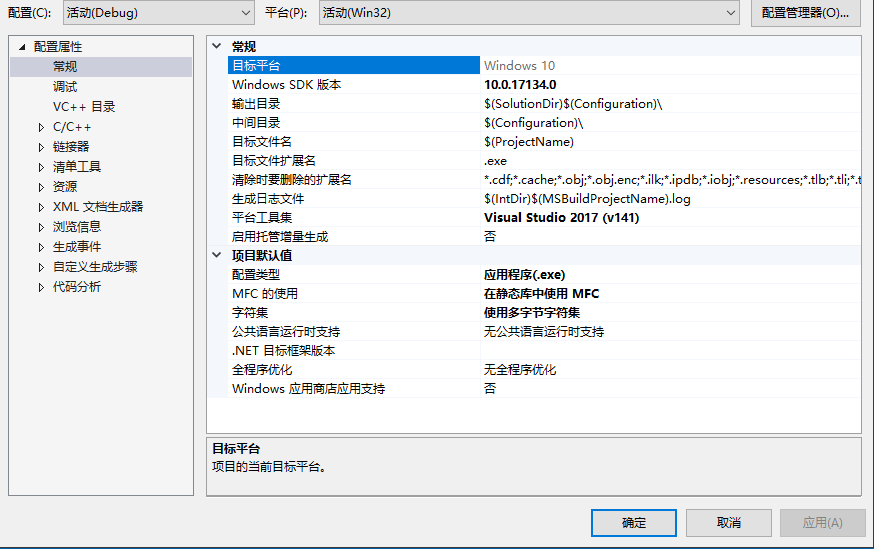

3. 设置项目-项目名-属性-常规-字符集：使用多字节字符集

4. 对CXXXView添加WM_CREATE、WM_DESTROY、WM_SIZE的消息响应函数，暂时不编辑代码。

5. 在CXXXView.h中添加：

public：

HGLRC  m_hGLRC;  //OpenGL 绘制描述表

CDC*  m_pDC;   //OpenGL 设备描述表

HPALETTE m_hPalette;  //OpenGL 调色板

protected：

BOOL RenderScene(void);

BOOL SetupPixelFormat(void);

void SetLogicalPalette(void);

6. 在CXXXView.cpp中

public：

HGLRC  m_hGLRC;  //OpenGL 绘制描述表

CDC*  m_pDC;   //OpenGL 设备描述表

HPALETTE m_hPalette;  //OpenGL 调色板

protected：

BOOL RenderScene(void);

BOOL SetupPixelFormat(void);

void SetLogicalPalette(void);

7. 编辑响应函数代码

Oncreate（）内添加：

//初始化 OpenGL

   m_pDC = newCClientDC(this);

   if(!SetupPixelFormat())

       return -1;

   m_hGLRC =wglCreateContext(m_pDC->GetSafeHdc());

   wglMakeCurrent(m_pDC->GetSafeHdc(),m_hGLRC);

    return 0;

Onsize（）内添加：

//添加窗口缩放是的视口变换

   glViewport(0,0,cx,cy);

OnDestroy()内添加：

//删除调色板、渲染上下文

        ::wglMakeCurrent(NULL,NULL);

        ::wglDeleteContext(m_hGLRC);

        if(m_hPalette)

            DeleteObject(m_hPalette);

        if(m_pDC)

       delete m_pDC;

8. 添加pfd设置。

在CXXXView.cpp中添加：

BOOLCXXXView::SetupPixelFormat(void) {

    PIXELFORMATDESCRIPTOR pfd = { sizeof(PIXELFORMATDESCRIPTOR),    // pfd 结构的大小

        1,                                // 版本号

        PFD_DRAW_TO_WINDOW |              // 支持在窗口中绘图

        PFD_SUPPORT_OPENGL |              // 支持 OpenGL

        PFD_DOUBLEBUFFER,                 // 双缓存模式

        PFD_TYPE_RGBA,                    // RGBA 颜色模式

        24,                               // 24 位颜色深度

        0,0, 0, 0, 0, 0,                 // 忽略颜色位

        0,                                // 没有非透明度缓存

        0,                                // 忽略移位位

        0,                                // 无累加缓存

        0,0, 0, 0,                       // 忽略累加位

        32,                               // 32 位深度缓存

        0,                                // 无模板缓存

        0,                                // 无辅助缓存

        PFD_MAIN_PLANE,                   // 主层

        0,                                // 保留

        0,0, 0                           // 忽略层,可见性和损毁掩模

    };

    int iPixelFormat;  // 为设备描述表得到匹配的像素格式

    if((iPixelFormat =ChoosePixelFormat(m_pDC->GetSafeHdc(), &pfd)) == 0)

    {

        MessageBox("ChoosePixelFormat Failed", NULL, MB_OK);

        returnFALSE;

    }     // 设置匹配的像素格式为当前的像素格式

    if(SetPixelFormat(m_pDC->GetSafeHdc(),iPixelFormat, &pfd) == FALSE)

    {

        MessageBox("SetPixelFormat Failed", NULL, MB_OK);

        returnFALSE;

    }

    if(pfd.dwFlags & PFD_NEED_PALETTE)

        SetLogicalPalette();//设置逻辑调色板



    returnTRUE;

}



voidCXXXView::SetLogicalPalette(void) {

    struct { WORD Version;

    WORDNumberOfEntries;

    PALETTEENTRY aEntries[256]; }

    logicalPalette= { 0x300, 256 };



    BYTE reds[] = { 0, 36,72, 109, 145, 182, 218, 255 };

    BYTE greens[] = { 0, 36,72, 109, 145, 182, 218, 255 };

    BYTE blues[] = { 0, 85,170, 255 };



    for (int colorNum = 0;colorNum<256; ++colorNum)

    {

        logicalPalette.aEntries[colorNum].peRed= reds[colorNum & 0x07];

        logicalPalette.aEntries[colorNum].peGreen= greens[(colorNum >> 0x03) & 0x07];

        logicalPalette.aEntries[colorNum].peBlue= blues[(colorNum >> 0x06) & 0x03];

        logicalPalette.aEntries[colorNum].peFlags= 0;

    }



    m_hPalette= CreatePalette((LOGPALETTE*)&logicalPalette);

}

按如上步骤框架搭建完后，应该能成功运行一个空白的程序。证明代码没错。

之后想要绘图，在自己建立的RenderScene函数中按顺序写绘图函数即可。

BOOL CXXXView::RenderScene(void) {
	//调用 OpenGL 绘图函数进行图形绘制
	//根据需要自行修改，也可在派生类中重载此函数

	glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT); //清除颜色缓存和深度缓存
	glPushMatrix();

	//在这里进行绘图
	glPopMatrix();
	glFlush();

	SwapBuffers(m_pDC->GetSafeHdc());
	return TRUE;
}

可能出现的问题：

XX模块对于SAFESEH 映像是不安全的。

解决方法：

1.打开该项目的“属性页”对话框。

2.单击“链接器”文件夹。

3.单击“命令行”属性页。

4.将 /SAFESEH:NO 键入“其他选项”框中，然后点击应用。

参考自https://blog.youkuaiyun.com/m0_37876745/article/details/78150209
