proteus点亮51单片机第一盏灯

提示：文章写完后，目录可以自动生成，如何生成可参考右边的帮助文档

---

前言

使用proteus进行学习嵌入式硬件设计和软件设计具有很大的帮助
1.可以减少开发成本:它可以在没有硬件设备的情况下进行电路的仿真和调试，降低了开发成本的风险。
2.提高开发效率：使用它可以快速验证电路设计的正确性，减少了调试时间，提高了开发效率。
3.降低入门门槛：对于刚接触单片机的初学者来说，使用仿真软件可以避免操作的复杂性，使得学习过程更为简单。
4.提高代码质量：在仿真软件中进行代码调试可以发现潜在的错误和问题，提高代码质量和稳定性。
5.可重复性：在单片机软件中进行的调试可以随时保存，方便查找、复现和对比测试结果，提高了可重复性和可靠性。

---

一、Proteus是什么？

Proteus是一种电子设计自动化(EDA)软件，用于设计电路图和PCB。它允许用户设计模拟电路、数字电路、微控制器和嵌入式系统，并进行仿真和验证。Proteus是一种流行的EDA工具，广泛应用于学校、工业和研究机构等领域。

二、使用步骤

1.创建C51项目

1.打开Keil uVision 5新建一个工程

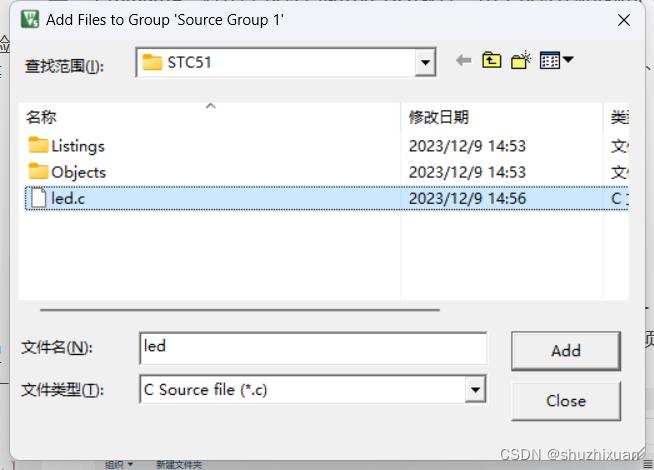

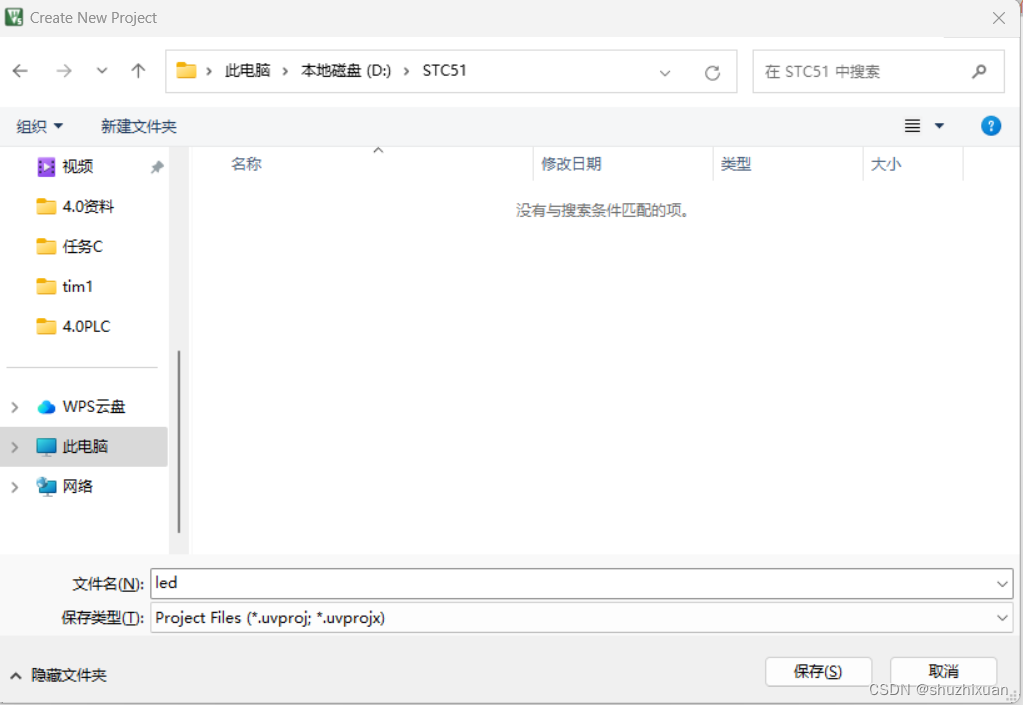

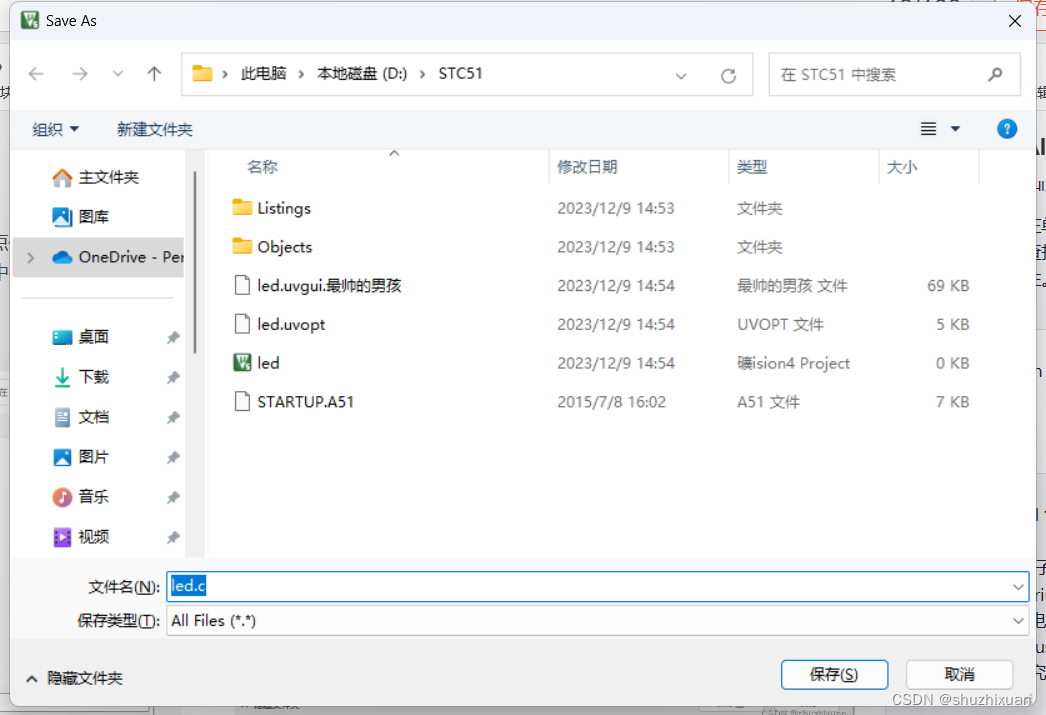

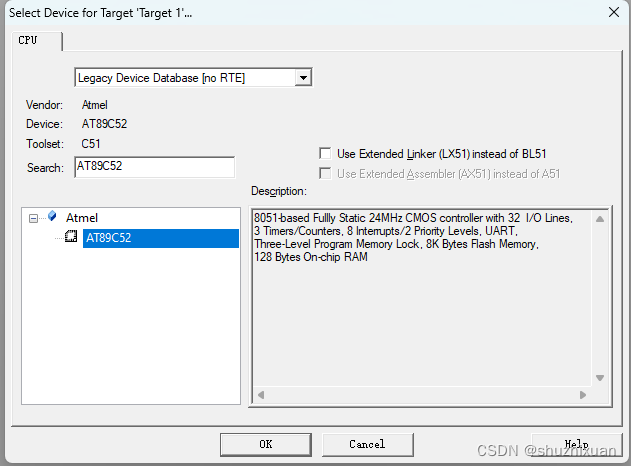

过程:点击Project->点击New uVision Project->输入led->点保存->Search搜索框输入AT89C52->点OK->点是将启动文件复制到项目中->点File->点第一个->点保存->输入led.c->右键点击Source Group1->点Add Existing File to Group "Source Group1->完成项目的创建。点击后的输入和选择如下图所示。




2.点亮一盏灯
2.1 点灯思路
引入51单片机的reg52文件,里面包含我们需要控制的指令,这些指令可以控制硬件的动作。
控制引脚输出高电平和低电平,代码中1代表高电平代表实际输出3.3V，代码中0代表低电平实际在0V左右。

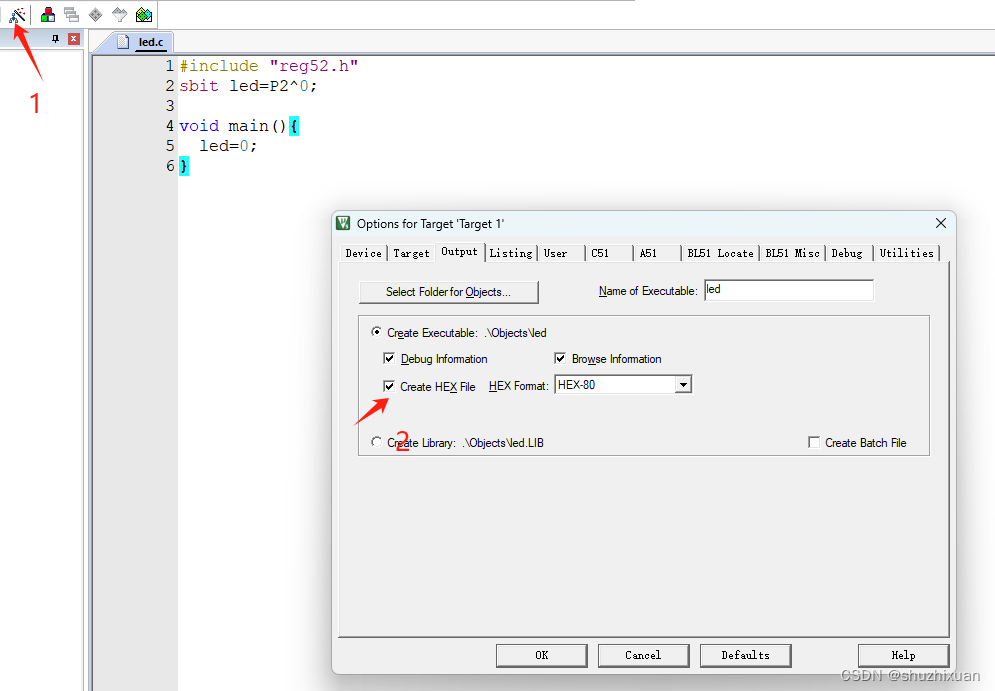

代码要想给芯片使用必须要转换为二进制文件,这是因为芯片只知道0和1。如下图所示点击魔术棒后勾选创建hex文件选项然后进行编译。

#include "reg52.h"
sbit led=P2^0;

void main(){
	led=0;
}

2.2创建单片机仿真电路

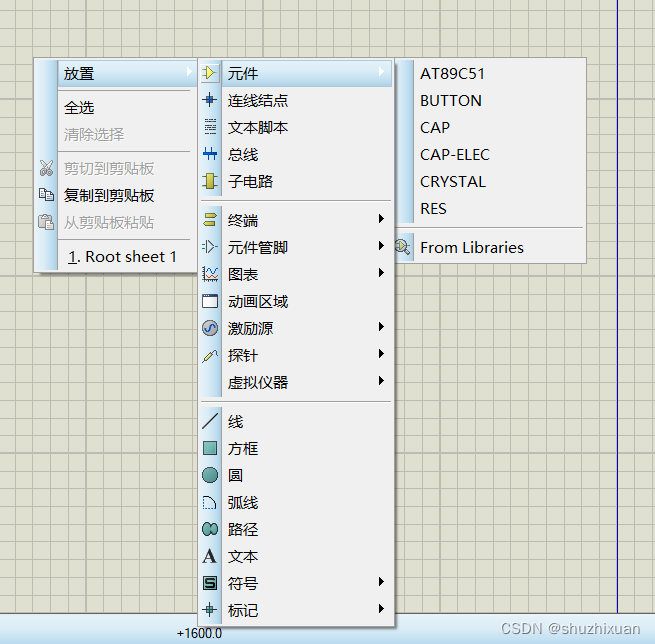

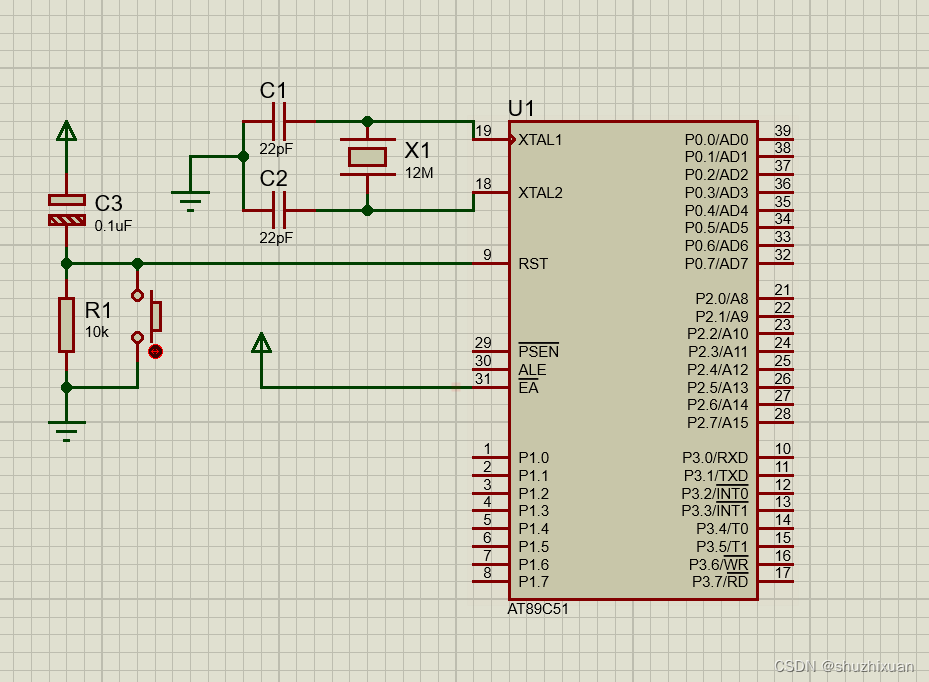

打开Proteus创建一个新项目,一直点下一步到原理图界面,然后鼠标右键选择元件里面的From libraries从里面输入AT89C51,BUTTON,CAP,CAP-ELEC,CRYSTAL,RES这几个元件。构建51单片机最小系统电路。

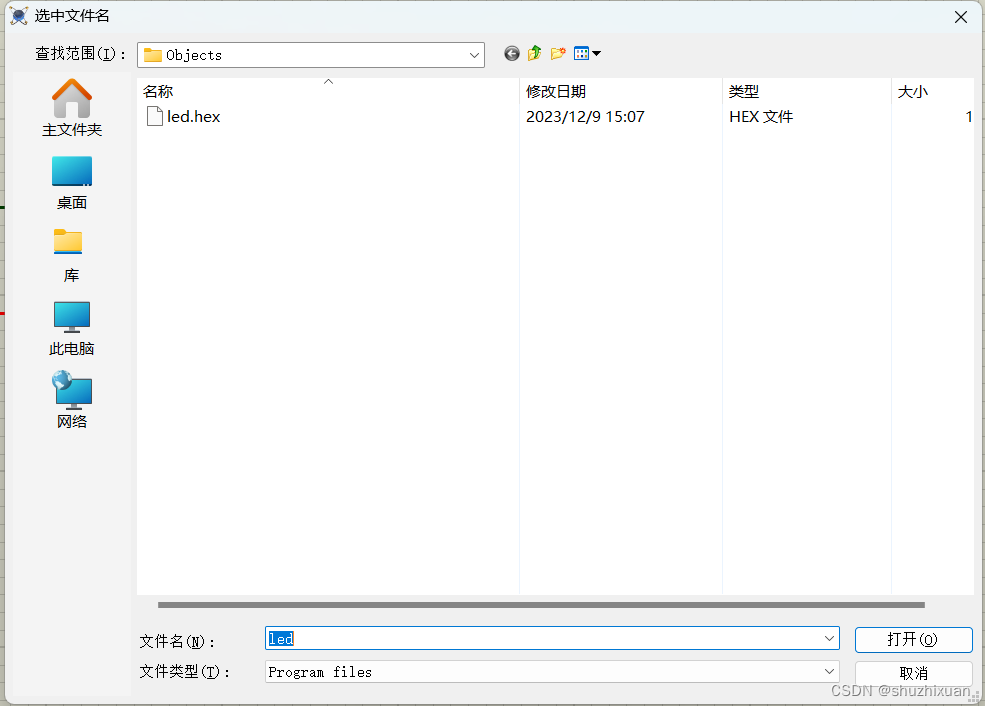

双击AT89C51芯片在文件哪里选择led.hex文件也就是我们刚刚创建的程序编译文件。

然后点击运行按钮
我可以发现AT89C51的P2^0引脚是蓝色的也就是低电平。

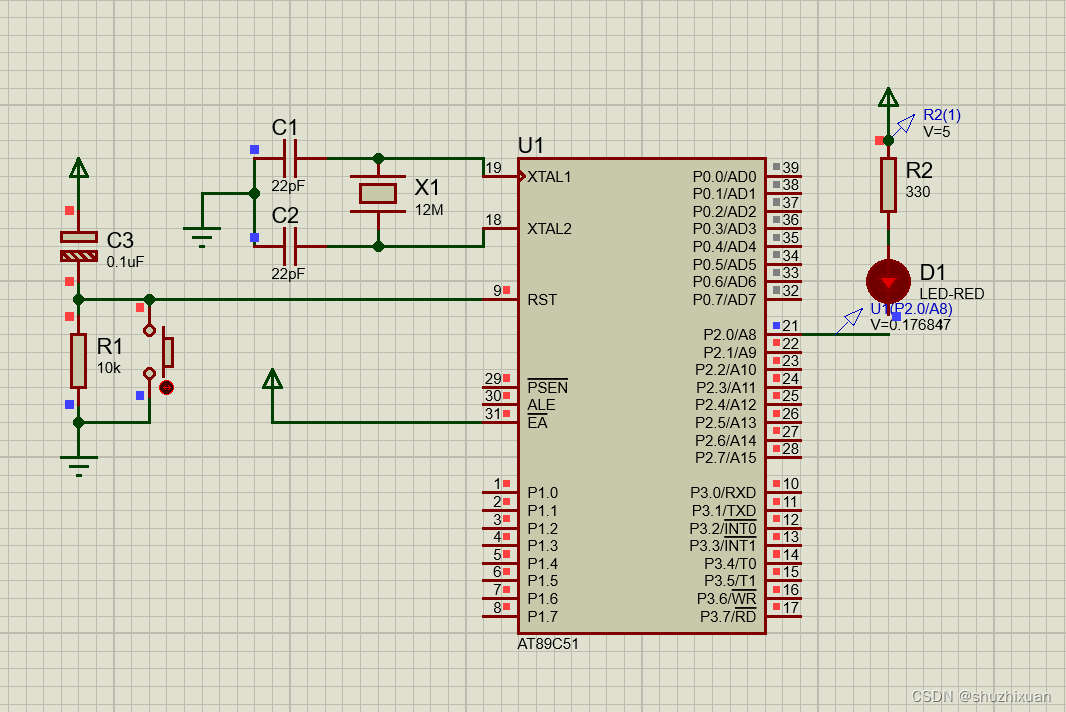

然后我们再从库里面添加LED-RED组成一个电路发现LED点亮了。

总结

提示：这里对文章进行总结：
例如：以上就是今天要讲的内容，本文仅仅简单介绍了proteus的使用，而proteus提供了大量元件让我们学习。
