UFS 启动步骤

把UFS启动起来总共分几步？回答：七步！

---

第一步：上电

需要给UFS供三路电VCC、VCCQ和VCCQ2，这三路电的供电是需要满足特定的时序要求。

UFS供电

---

第二步：M-PHY层初始化

M-PHY层初始化是在正确上电之后自动做的，UFS的两端（Host端和Device端）会同时做M-PHY层的初始化。初始化完成后，M-PHY进入到Hibern8状态。

M-PHY层初始化

---

第三步：UniPro层初始化

UniPro层的初始化也是在Host和Device两端同时进行的，但需要Host Controller发送DME_LINKSTARTUP指令。

---

第四步：UTP层初始化

首先，Host会发NOP OUT UPIU来询问Device的UTP层是否已经初始化完成。当然，Device因为内部要做很多处理一般不会这么快就完成UTP的初始化。于是Host会一直等，直到Device把UTP初始化完成后，回NOP IN UPIU给Host表明UTP已经初始化完成，可以进行到下一步初始化。

---

第五步：Host读取设备描述符

Host需要从UFS Device Descriptor读取的一些关键信息（比如DeviceClass, Subclass, Boot Enable, Boot LUs size等）来为后面的操作打基础。但对于boot过程这步不是必须的。

---

第六步：加载启动代码

最关键的一步，这也是为什么在第四步Host不离不弃等 UFS Device一起完成初始化的原因。因为这一步UFS Device要给整个系统提供Bootloader开机代码。首先Host发TEST UNIT READY命令到Boot LU来询问是否Boot LU可以被访问。如果访问请求被允许，那么Host会继续发SCSI READ命令来请求读取bootloader代码，UFS Device收到命令后就会从boot LU中把bootloader搬运到系统的RAM中，直到把所有的bootloader代码搬移完毕，才会开始最后一步。

---

第七步：UFS设备继续完成初始化

bootloader搬移完成后，Host会置标志位fDeviceInit为1来通知UFS Device可以完成最后的初始化收尾工作，并开始轮询这个标志位。UFS完成所有的初始化工作之后，UFS会reset fDeviceInit为0，来回应host端UFS已经完成所有的初始化工作。至此，UFS已经准备好接受host端的任何读写命令。

---

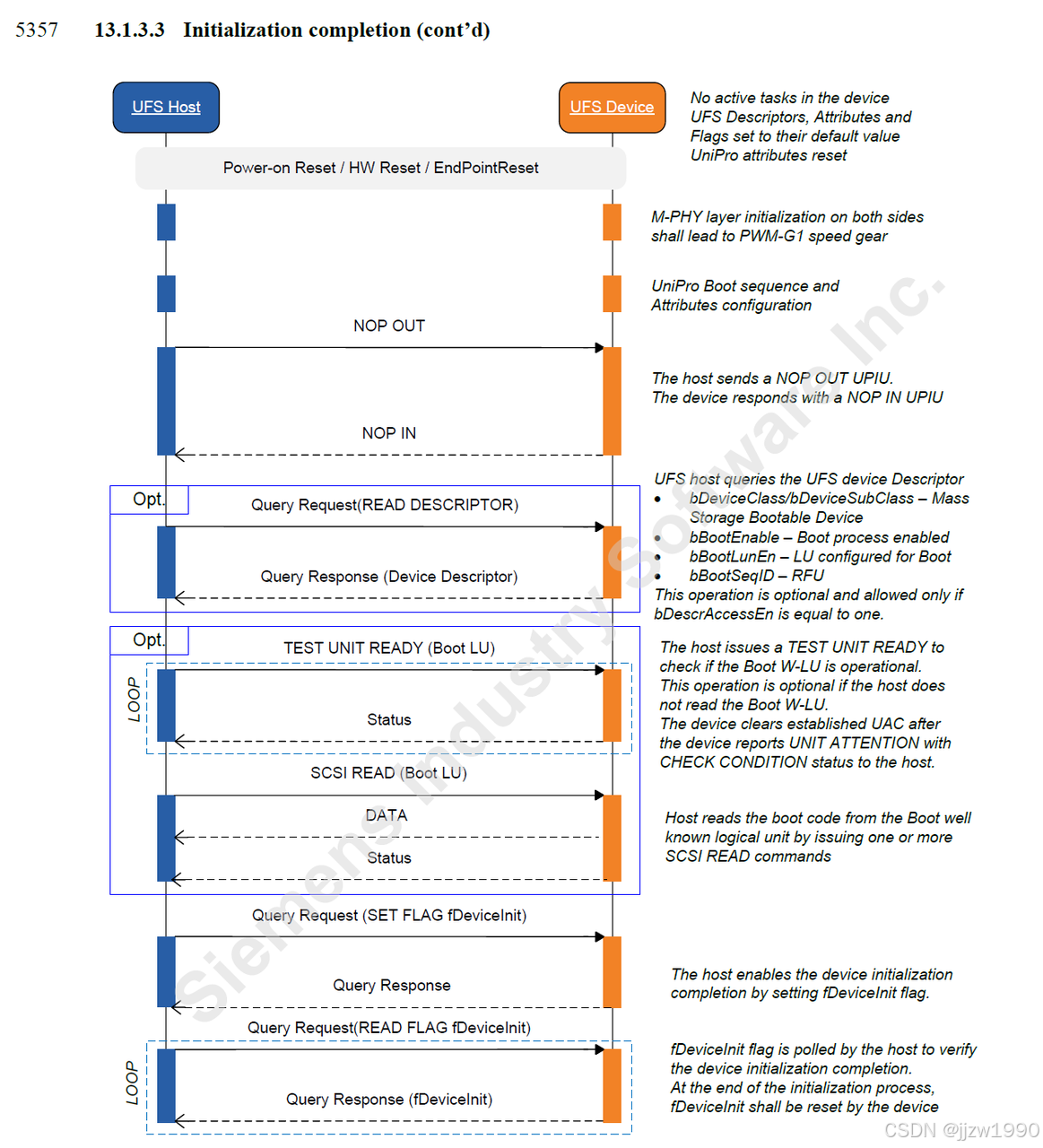

下图具体展示了UFS初始化和启动过程（Opt，可选的）：

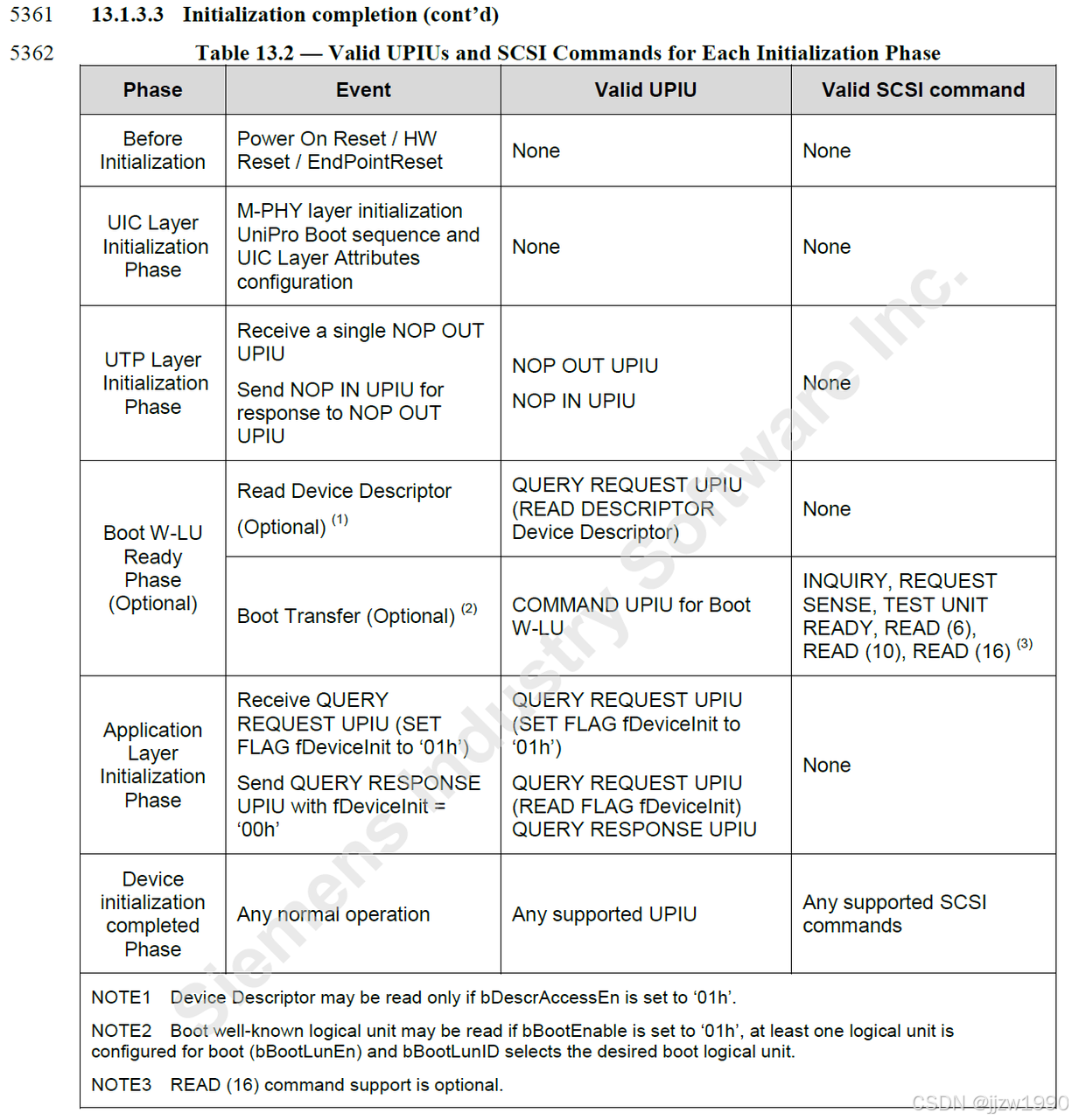

最后，再把设备初始化过程中，双方交互的内容做个总结：

---

参考文档：

1. 蛋蛋读UFS之六：UFS设备初始化和启动

2. JESD220E -> 13.1 UFS Boot

3. JESD223D -> 7.1 Host Controller Configuration and Control
