S5PV210开发之1.0.13------AD转换

目录

1.ADC的一些概念
2.S5PV210的ADC控制器
3.ADC控制器的主要寄存器
4.代码编程实战

1.ADC概念

1. ADC：模数转换，cpu只能识别数字量，但是外界的电压、温度、等等都是模拟量，所以要将模拟量转换成数字量给cpu进行数据处理。
2. AD转换器，A只能是电压、所以AD之前还需要接一个传感器、将模拟信号转换成电压信号（模拟）。
3. 量程：AD输入端的模拟电压要求有一个范围，一般是0～3.3V或0～5V或者是0～12V
4. 精度：10位AD，表示转出来的数字量有2^10个档次，即1024，每个档次代表数字量的精度，比如量程为：0～3.3V，则每个格子代表的电压值是3.3V/1024=0.0032265V。如果此时AD转换后得到的数字量是447，则这个数字量代表的模拟值是：447×0.0032265V=1.44V。
5. 转换速率：一般数据手册中描述转换速率用的单位是MSPS（第一个M是兆，S是sample，就是采样；PS就是per second，总的意思就是兆样本每秒，每秒种转出来多少M个数字值），需要额外配置时钟（不是MSPS，但有关），譬如S5PV210中的AD转换器，MSPS = 时钟频率/5。
6. 通道数：AD转换的模拟量输入通道。

2. S5PV210的ADC控制器

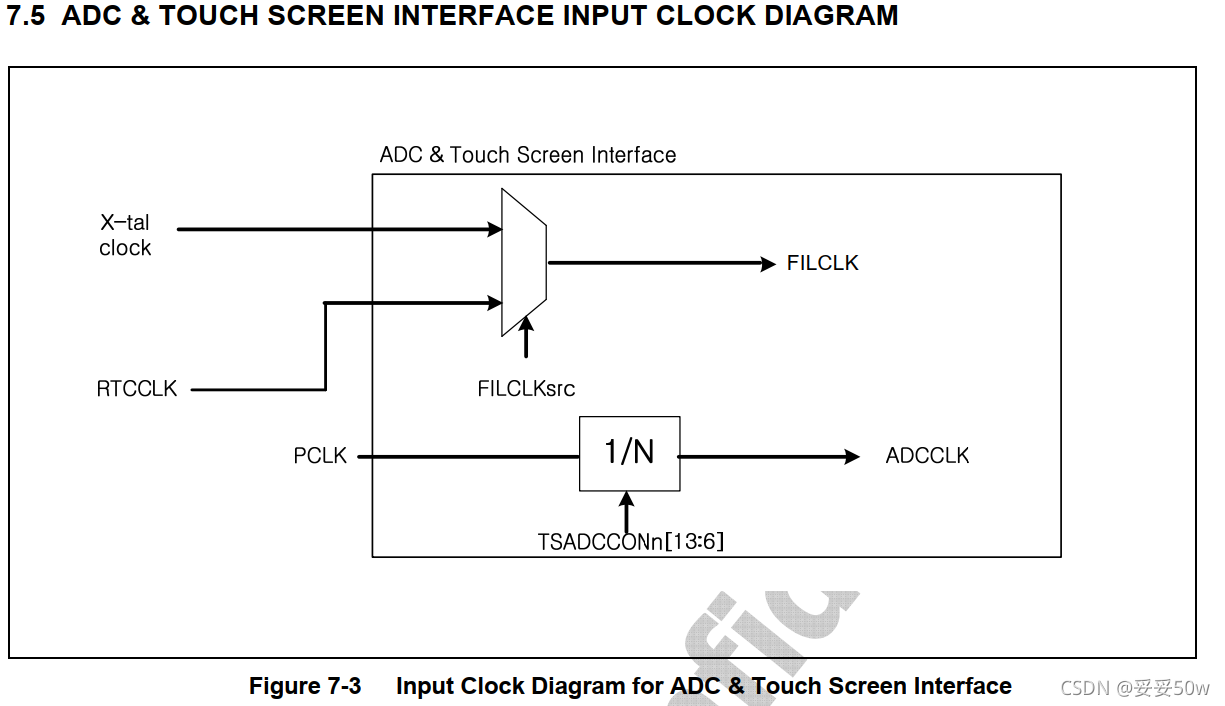

1. ADC的时钟框图：

2. ADC控制器
   1.电阻式触摸屏本身工作时依赖于AD转换，所以在210的SoC中电阻触摸屏接口本身和ADC接口是合二为一的。或者说电阻触摸屏接口使用了（复用了）ADC的接口。

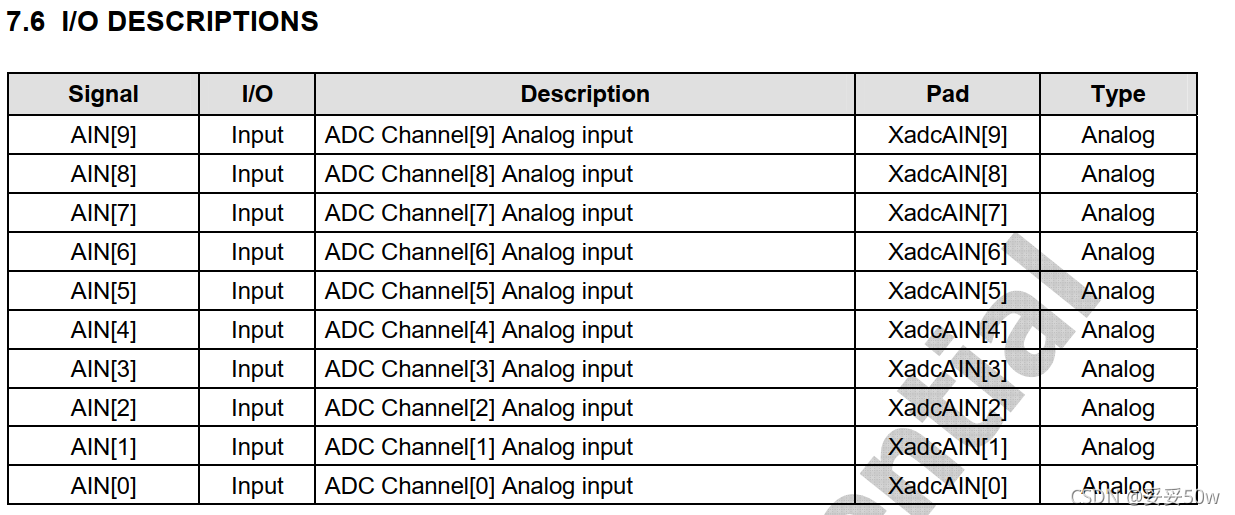

   2 (1)210一共支持10个ADC通道，分别叫AIN[0]~AIN[9]。理论上可以同时做10路AD转换。

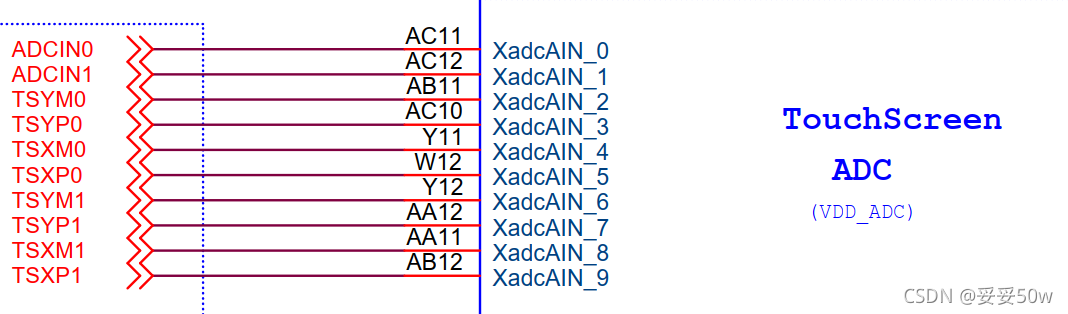

   (2)SoC的引脚至少分2种：digit数字引脚和analog模拟引脚。我们以前接触的GPIO都属于数字引脚，ADC channel通道引脚属于模拟引脚。数字引脚和模拟引脚一般是不能混用的。


3. ADC控制器的主要寄存器

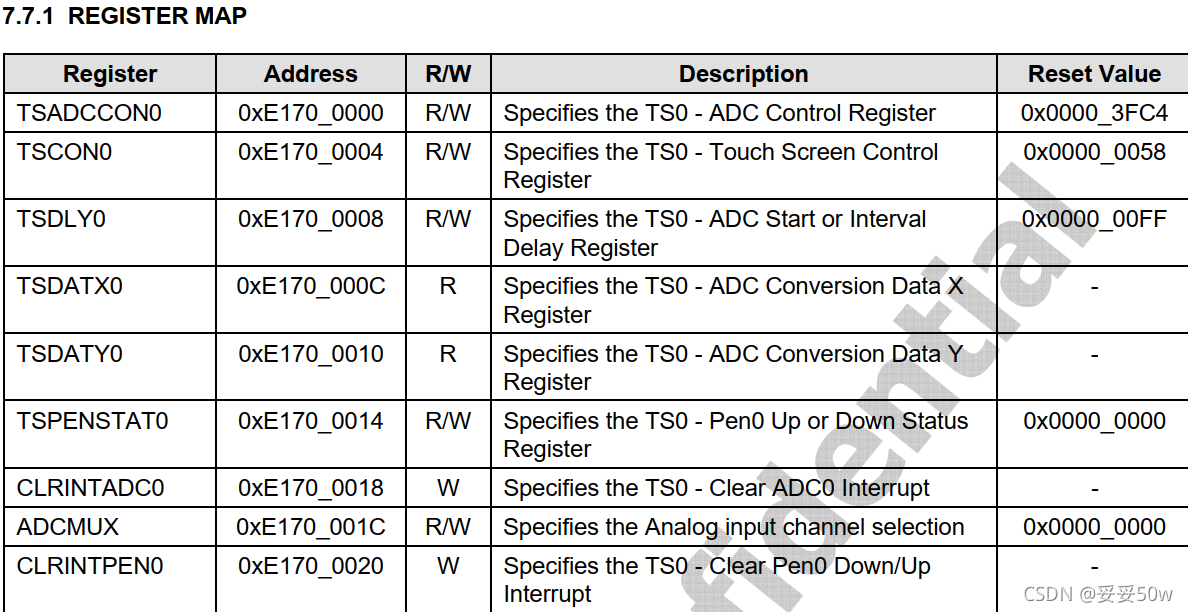

1. Register map

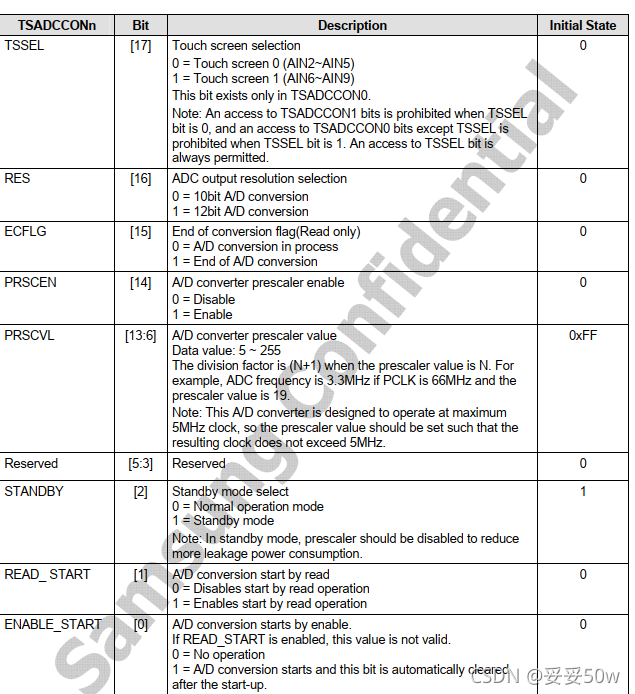

1 TSADCCON0 ：必要的配置

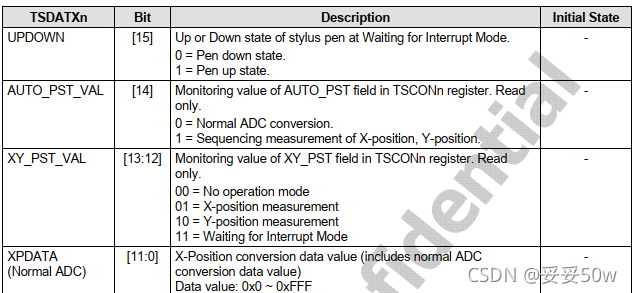

2 TSDATX0、TSDATY0： 转出来的AD值存在这里，我们读也是读这里

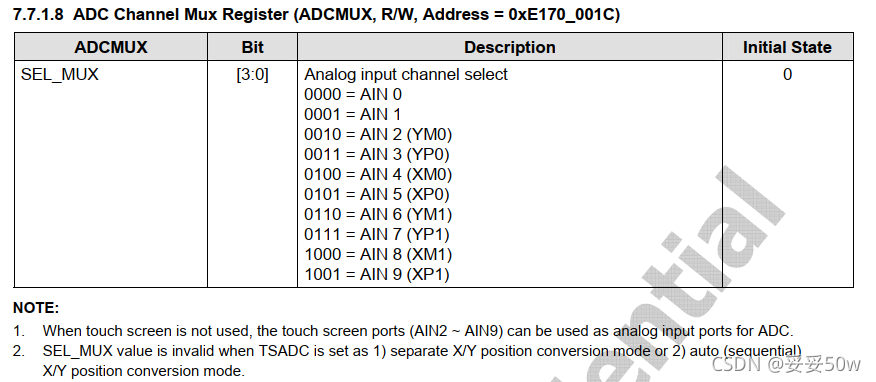

3 ADCMUX 选择当前正在操作的AD通道

4. 代码编程实战

#include "main.h"

#define TSADCCON0 	0xE1700000
#define TSDATX0 	0xE170000C
#define TSDATY0 	0xE1700010
#define ADCMUX 		0xE170001C

#define rTSADCCON0 	(*(volatile unsigned int *)TSADCCON0)
#define rTSDATX0 	(*(volatile unsigned int *)TSDATX0)
#define rTSDATY0 	(*(volatile unsigned int *)TSDATY0)
#define rADCMUX 	(*(volatile unsigned int *)ADCMUX)

static void delay(void)
{
	volatile unsigned int i,j;

	for(i = 0;i<4000;i++)
		for(j = 0;j<1000;j++);
}

static void adc_init(void)
{
	rTSADCCON0 |= (1<<16);  //bit[16] = 1 => 12bit A/D conversion
	rTSADCCON0 |=(1<<14);	//A/D converter prescaler enable

	rTSADCCON0 &= ~(0xff<<6);
	rTSADCCON0 |=(65<<6);	// A/D converter prescaler value
	rTSADCCON0 &= ~(1<<2);
	rTSADCCON0 &= ~(1<<1);

	rADCMUX &= ~(0xf<<0);
}

void adc_start(void)
{
	adc_init();
	unsigned int math_val;
	while(1)
	{
		//1. 打开ADC
		rTSADCCON0 |= (1<<0);

		//2. 等待ADC结束
		while(!(rTSADCCON0 & (1<<15)));
		//3. 读取ADC数字量、显示数字量

		math_val = rTSDATX0&(0xfff<<0);
		printf("x:bit14  = %d\n",(rTSDATX0&(0x1<<14)));
		printf("x:math_val  = %d\n",math_val);

		math_val = rTSDATY0&(0xfff<<0);
		printf("y:bit14  = %d\n",(rTSDATY0&(0x1<<14)));
		printf("y:math_val  = %d\n",math_val);

		//4. 延时
		delay();
	}
}
