系统重装后导入以前的KiCAD项目

本文介绍了如何在Ubuntu 18.04环境下安装并配置旧版KiCAD 5.1,包括添加路径、管理符号和封装库,以及解决版本兼容和插件安装的问题,重点在于如何处理符号和封装的导入。

最近因为某些原因,需要重装ubuntu,然后kicad也要重装,有版本兼容问题,也有导入自定义库的问题。在这里作个记录。

原版本:Ubuntu 16.04 KiCAD 5.1。

新系统是Ubuntu 18.04,默认安装的是KiCAD4.0,显然太老了,打不开5.1的项目文件。而KiCAD网站上的PPA也只提供了6.0的。

Install on Ubuntu | KiCad EDA

我仿照那个网站的命令,稍微改了一下版本号。

sudo add-apt-repository --yes ppa:kicad/kicad-5.1-releases
sudo apt update
sudo apt install --install-recommends kicad

这样就能安装了。

装完后可以打开原来项目的pro文件,会提示一堆找不到的东西。这时你需要添加3个内容。

都在上方的Preference里。

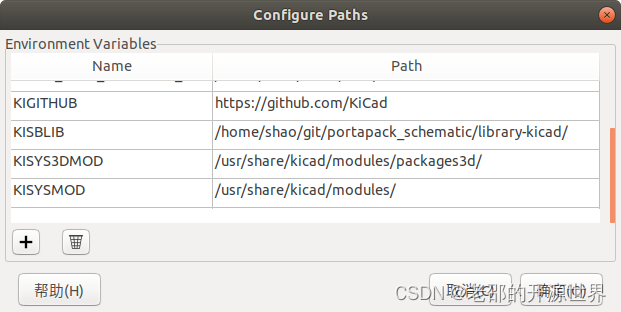

1.Configure Paths,要设置好环境变量,portapack项目的一个重要环境变量是KISBLIB,要设置为当前项目目录下的library-kicad文件夹。

2.Ma
