本文展示了如何使用MATLAB进行高级图形定制，包括去除条形图的空白边缘，实现颜色渐变，创建条形图，设置自定义x轴文本标签，以及将图片保存至指定文件夹。通过实例代码，详细解析了每个步骤，便于读者理解和应用。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

matlab绘图去掉边缘

1）matlab绘图去掉空白边缘

2）渐变绘图

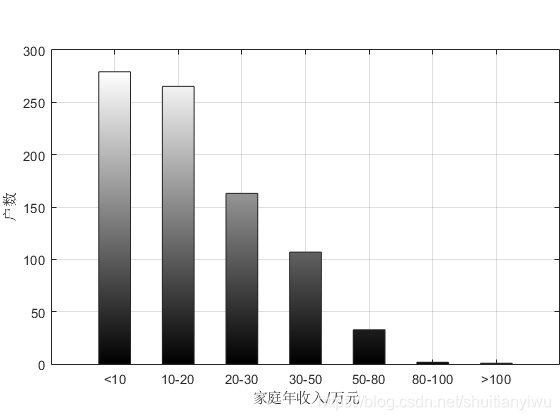

3）条形图

4）x轴显示文本标签

5）建立以 m文件命名的目标文件夹

6）将绘制图片保存到目标文件夹中，图片名称为 m文件.jpg

clc
clear
close all

dir_temp = pwd;
mfile_temp = mfilename;

x_label_str = {'<10','10-20','20-30','30-50','50-80','80-100','>100',''};
data = [279 265 163 107 33 2 1];
f=figure;
b=bar3(data,0.5);
box on
caxis([0,1]);
c = colorbar;
% c.Limits = [0,1];
colormap('gray');
for k = 1:length(b)
    zdata = b(k).ZData/max(data);
    b(k).CData = zdata;
    b(k).FaceColor = 'interp';
end
colorbar off

zlabel('户数')
ylabel('家庭年收入/万元')
grid on
set(gca,'YTickLabel',x_label_str);
set(gca,'looseInset',[0 0 0 0])
view([-90 0]);
mkdir(mfile_temp)
cd(mfile_temp)
save_jpg = sprintf('%s.jpg',mfile_temp);
saveas(f,save_jpg);
cd(dir_temp)
