STM32F4的USB接口学习笔记-USB键盘

本人的第一篇博客
功能没有实现，仅记录练习过程。

1 STM32CubeMX配置

1.1 USB接口配置

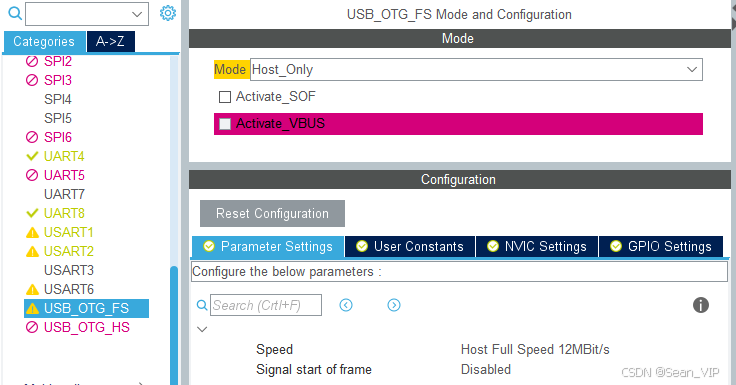

因为单片机要做Host连接键盘，USB模式要选择为Host：

使能USB接口的中断：

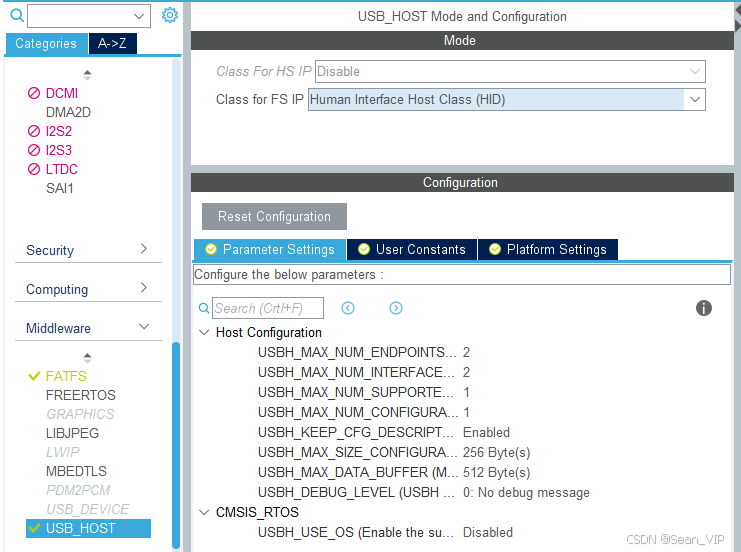

IP选择HID，其它设置保持默认即可

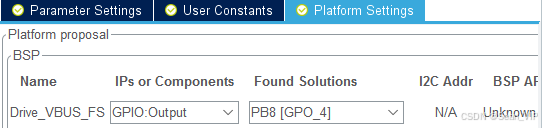

此处随便选择一个不使用的输出端口

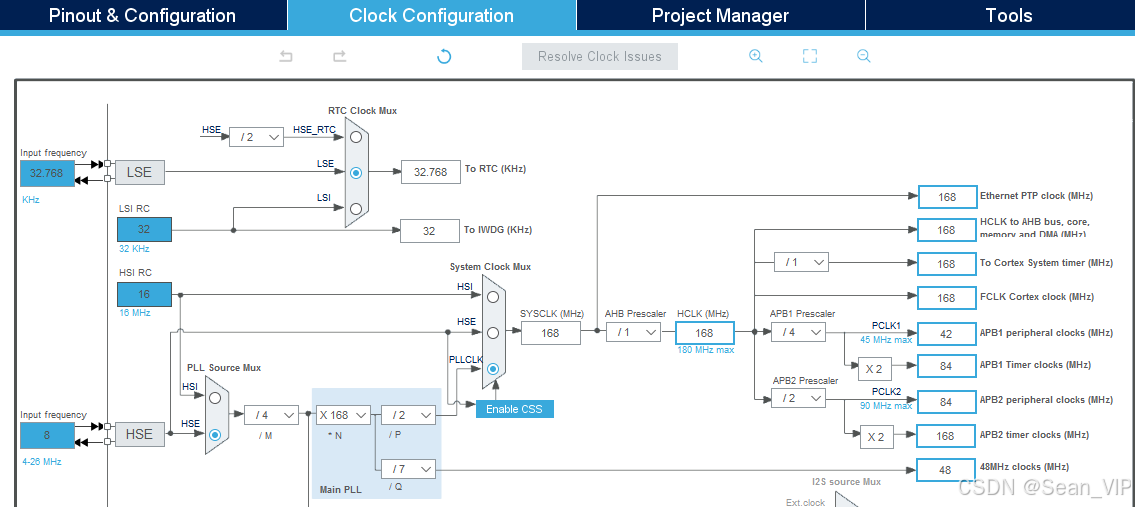

1.2 时钟配置

USB接口使用的时钟频率为48MHz

至此，配置完成，生成代码

2 编写测试程序

2.1 修改<usb_host.c>中的USBH_UserProcess函数，添加USB设备状态变化的信息打印，也可以不修改

static void USBH_UserProcess  (USBH_HandleTypeDef *phost, uint8_t id)
{
	/* USER CODE BEGIN CALL_BACK_1 */
	switch(id)
	{
		case HOST_USER_SELECT_CONFIGURATION:
			printf("configuration\r\n");
			break;

		case HOST_USER_DISCONNECTION:
			Appli_state = APPLICATION_DISCONNECT;
			printf("disconnect\r\n");
		break;

		case HOST_USER_CLASS_ACTIVE:
			Appli_state = APPLICATION_READY;
			printf("ready\r\n");
			break;

		case HOST_USER_CONNECTION:
			Appli_state = APPLICATION_START;
			printf("connect\r\n");
			break;

		default:
			break;
	}
	/* USER CODE END CALL_BACK_1 */
}

2.2 修改<usb_host.c>中的MX_USB_HOST_Process函数，用于读取USB设备信息

void MX_USB_HOST_Process(void)
{
  /* USB Host Background task */
	USBH_Process(&hUsbHostFS);

	HID_TypeTypeDef Hid_dev = USBH_HID_GetDeviceType(&hUsbHostFS);
	if (Hid_dev == HID_KEYBOARD)
    {
        HID_KEYBD_Info_TypeDef *keyboard_info;
        keyboard_info = USBH_HID_GetKeybdInfo(&hUsbHostFS);

        if (keyboard_info != NULL)
        {
			printf("keyboard\r\n");
            uint8_t ascii = USBH_HID_GetASCIICode(keyboard_info);
            if (ascii != 0)
            {
				printf("%c", ascii);
            }
        }
    }
	else if (Hid_dev == HID_MOUSE)
    {
		HID_MOUSE_Info_TypeDef *Mouse_Info;
		Mouse_Info = USBH_HID_GetMouseInfo(&hUsbHostFS);

		if (Mouse_Info != NULL)
		{
			printf("mouse\r\n");
		}
    }
}

2.3 在主程序中定时调用MX_USB_HOST_Process();

if (Tmr_Heart->TimeOutFlag)													//心跳脉冲
{
	extern void MX_USB_HOST_Process(void);
	MX_USB_HOST_Process();
}

3 总结

利用CubeMX，配置起来非常方便，也几乎没有什么代码量（原因可能是目前的功能没有实现吧，如果能哆读键值了，可能键盘事件处理起来也很麻烦吧）。
鼠标也测试过，和键盘一样，都是只能成功读取到一次设备信息，敲任何按键都没有反应

有测试成功的朋友，欢迎指导，感谢！

4 2014年11月8日补充

前面讲功能没有实现，现在来填坑
MX_USB_HOST_Process()函数的调用频率要小于键盘HID设备描述符中规定的通讯间隔时间，我查了键盘的端点描述中时间间隔为10ms，将此函数的调用频率改到9ms以内就可以正常使用了

Tmr_Heart = NewMyTimer(9, NULL, 0);					//创建心跳定时器
if (Tmr_Heart == NULL)
{
	Error_Handle(0, "Creat Heart Timer failed!\r\n");
}

if (Tmr_Heart->TimeOutFlag)													//心跳脉冲
{
	Tmr_Heart->TimeOutFlag = 0;

	MX_USB_HOST_Process();
	。。。。。。
}
