1、JVM内存模型

(1)、理论知识点

线程共享：垃圾回收机制的场所只发生在线程共享区域(大部分发生在堆上)，即生命周期与Java进程相同。
- 方法区(非堆，内存可调整，回收主要针对常量池和类的卸载，不会走垃圾回收算法，也会垃圾回收)
  - 静态变量
  - 即时编译后的代码(不包含方法的出参入参)
  - 元数据/类的描述文件(类的版本、字段、方法、接口等相关信息描述）
  - 常量，运行时常量池，存储编译器产生的字符串常量和符号引用(类被加载的信息)
- 堆
  - string，类对象的属性值，当对象实例在堆中分配好以后，需要在栈中保存一个对象的引用指针。堆处于物理不连续的内存空间中，只要逻辑上连续即可。
非线程共享：当线程终结时，所占的内存空间也会被释放掉，即生命周期与所属线程相同。
- 程序计数器
- JVM栈
  - 操作码，方法内部编译后的代码(包含方法的出入参)
  - 操作数，方法内的局部变量(boolean、byte、char、short、int、float、long、double、对象的引用指针)，局部变量表所需要的内存空间在编译期间完成分配，在方法运行之前，内存空间是固定的，运行期间也不会改变。
- 本地方法栈
  - 与Java栈类似，主要提供native方法服务。

(2)、什么是实例什么是对象？

Class a = new Class()；a是实例是引用保存在栈上占4字节，new 出来的Class是对象保存在堆上。

(3)、堆栈的理解？

栈中的数据和堆中的数据销毁并不同步。方法一旦结束，栈中的局部变量立即销毁，但是堆的对象不一定销毁，因为可能有其他变量也在使用这个对象，直到所有在线程中(栈)都不引用这个对象，则才会被垃圾回收机制销毁。
堆中对象可以全局访问，栈内存空间属于线程私有。
如果线程请求的栈深度大于虚拟机所允许的深度，将抛出栈溢出；堆内存不够用抛出内存溢出。

(4)、方法区和栈都能存放类的方法信息，有什么联系？

类的方法是一个类所有对象共享的，只有一套，保存在方法区，当被对象使用的时候才会被压入栈。

(5)、方法区和永久代的区别？

方法区是jvm中的一个概念，永久代是方法区的一个具体的实现(jdk1.6之前)

(6)、jdk1.8之后，用元空间取代了永久代，为什么这样做？

永久代，存的是常量、静态变量、即时编译后的代码
元空间以后，常量、静态变量存在堆里，元空间只存即时编译后的代码(元数据)
这样做极大的避免了方法区内存溢出，现在改为元空间，就存在本地机器的内存上，故可以根据机器性能指定元空间的大小。

(7)、对象一定分配在堆上吗？

不一定，也可能分配在栈上。
- 逃逸分析算法。参考

(8)、什么是逃逸分析？

一种算法，如果对象没有被其他线程引用，即没有逃逸，就在栈上分配；如果对象被其他线程引用了，即逃逸了，就在堆上分配。
怎么判断对象逃逸？看这个对象有没有被其他线程所引用，被引用就逃逸。

2、内存分配

(1)、创建对象有哪些方式？

new对象
反射

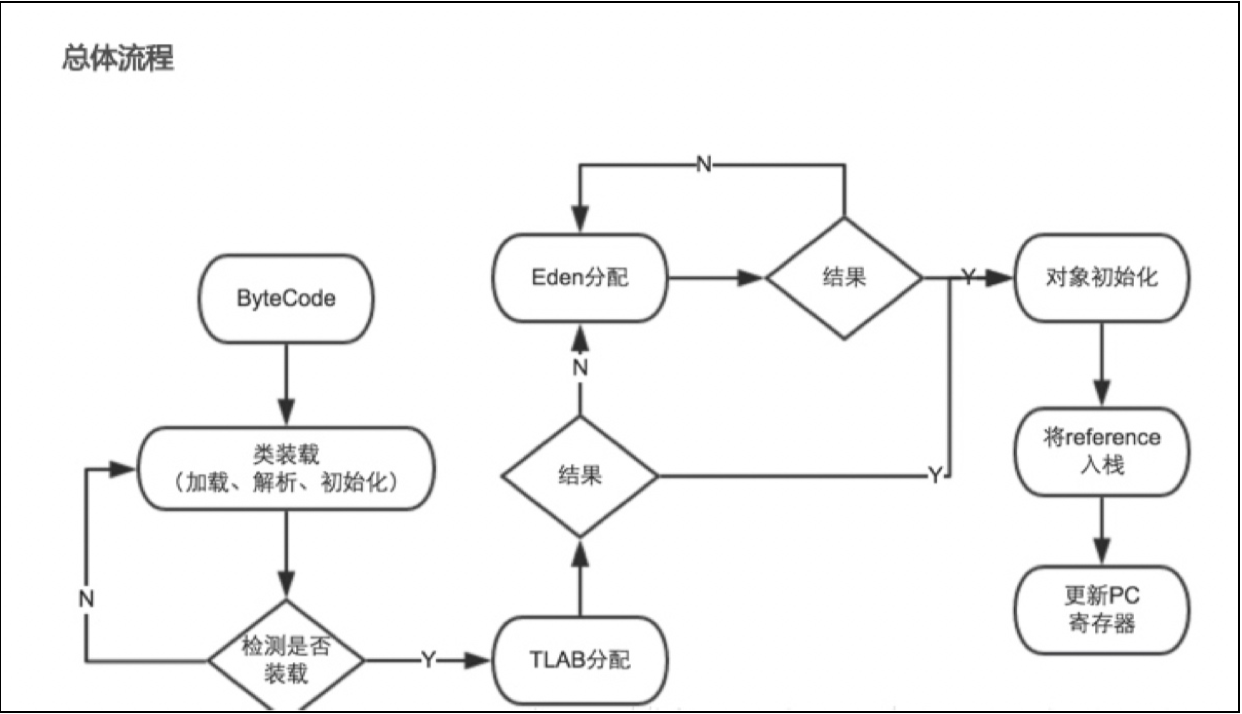

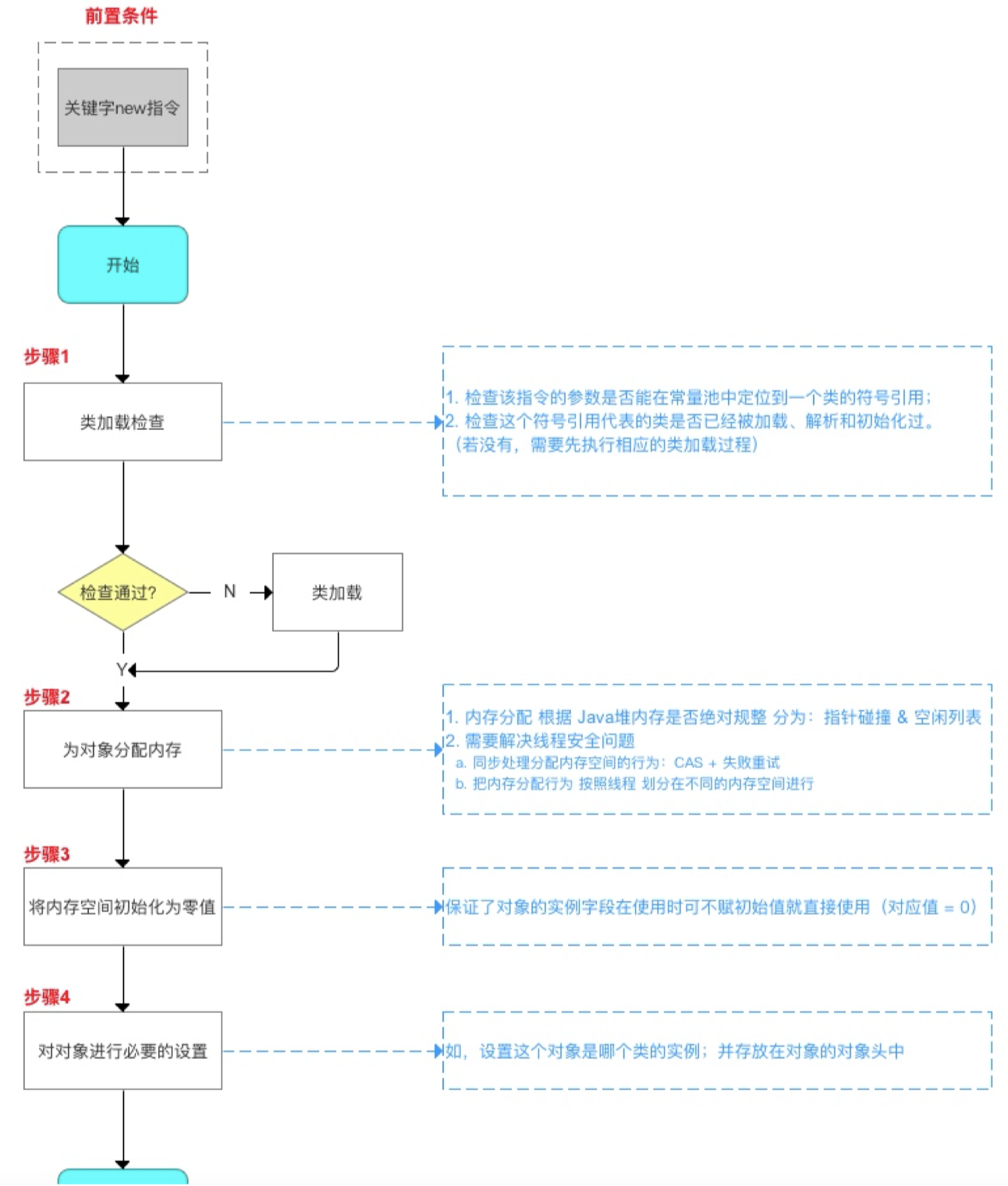

(2)、为类创建对象的过程？

类加载检查：jvm收到new的指令时，检查类的元数据是否在常量池中，检查该类是否已经被加载、解析初始化过，若没有则需要执行类加载
为对象分配内存：
- 通过逃逸分析，确定对象是在堆上分配还是在栈上分配(逃逸分析默认是不开启的)
  - 栈上分配：说明该对象只会被一个线程访问，没有并发问题
  - 堆上分配：JVM在新生代Eden Space中开辟了一小块线程私有的区域，称作TLAB(Thread-local allocation buffer)，默认占Eden的1%。由于不是线程共享的，所以小对象分配在这里比较好。
    1. 如果TLAB可以放下该对象，则直接分配，否则2
    2. 在Eden区加锁，若可以放下该对象，则分配，否则3
    3. 执行Young GC，再尝试在Eden上分配，若可以放下该对象，则分配，否则4
    4. 直接分配到老年代
- 总结：对象不在堆上分配的主要原因是堆事共享的，需要考虑并发问题，有一定的开销，TLAB分配和栈分配是线程私有的，避免了资源的竞争，但是会有数据间可见性的问题(空间换效率)。
将内存空间初始化为零值：int、boolean等基本数据结构赋初始值
对对象进行必要的设置：在对象头中设置改对象属于那个类的实例

(3)、垃圾回收算法

垃圾回收器是标记压缩、复制算法：堆是规整的，采用指针碰撞的方式分配内存
垃圾回收器是标记清理算法的：堆是不规整的，采用空闲列表的方式分配内存

3、对象头(Mark Word)

(1)、对象在内存怎么存储的？存储区域有哪些？

对象头
实例数据
对其填充，8的倍数

(2)、对象头的结构？

1.32位操作系统

25Bits对象的hashcode
4Bits对象分代年龄
2Bits锁标志
1Bits标记是否是偏向锁，默认值为0

2.64位操作系统

无锁：25bit(没有用到) + 31bit(hashcode) + 1bit(cms_free) + 4bit(分代年龄) + 1bit(偏向锁) + 2bit(锁标识位)
偏向锁：54bit(线程id) + 2bit(Epoch时间戳版本的意思) + 1bit(cms_free) + + 4bit(分代年龄) + 1bit(偏向锁) + 2bit(锁标识位)

(3)、synchronized锁住的是代码还是对象？

因为对象头上有锁标志位，故锁的是对象

(4)、synchronized锁状态(只能升级)

无锁：代码不加锁
偏向锁：
- 参考别人的解释：
  - 当线程1访问代码块并获取锁对象时，会在java对象头和栈帧中记录偏向的锁的threadID
  - 因为偏向锁不会主动释放锁，因此以后线程1再次获取锁的时候，需要比较当前线程的threadID和Java对象头中的threadID是否一致
  - 如果一致（还是线程1获取锁对象），则无需使用CAS来加锁、解锁；
  - 如果不一致（其他线程，如线程2要竞争锁对象，而偏向锁不会主动释放因此还是存储的线程1的threadID），那么需要查看Java对象头中记录的线程1是否存活
  - 如果没有存活，那么锁对象被重置为无锁状态，其它线程（线程2）可以竞争将其设置为偏向锁；
  - 如果存活，那么立刻查找该线程（线程1）的栈帧信息
  - 如果还是需要继续持有这个锁对象，那么暂停当前线程1，撤销偏向锁，升级为轻量级锁
  - 如果线程1 不再使用该锁对象，那么将锁对象状态设为无锁状态，重新偏向新的线程。
- 整体过程：
  - 当线程访问同步块获取锁时过程中，会更新锁对象对象头信息，线程栈会记录锁信息
    - 怎么生成的？对象头又一个ThreadId字段，若字段是空，当线程第一次获取到锁的时候就将当前线程的ThreadId写到这个字段内，是否偏向锁状态设置为1。
  - 当线程尝试获取锁时，会检查锁对象的对象头锁状态
  - 若是无锁状态，则获取到锁并且在锁对象的对象头记录线程id和偏向锁标志；
  - 若是偏向锁状态，则对比对象头记录的线程id与当前线程的id是否一致，
  - 若一致则成功获取到锁；
  - 若不一致，检查锁对象记录的线程id是否存活，
  - 若不存活，则标记锁对象状态为无锁状态，其他线程(当前线程)可以获取到偏向锁；
  - 若存活，则根据锁对象的线程id检查该线程是否需要继续持有该锁对象
  - 若无需持有则标记锁对象为无锁状态，其他线程(当前线程)可以获取到偏向锁
  - 若继续持有则暂停锁对象的线程，撤销偏向锁，升级为轻量级锁。
- 有哪些作用呢？下一次获取锁的时候，之间检查该对象头中的ThreadId和当前线程的ThreadId是否一致，若一致说明已经获取到锁。这样就略过了轻量级锁和重量级锁的加锁阶段，提高了效率。
轻量级锁：CAS+失败重试，失败过多升级为重量级锁
- 参考别人的解释：
  - 线程1获取轻量级锁时会先把锁对象的对象头MarkWord复制一份到线程1的栈帧中创建的用于存储锁记录的空间（称为DisplacedMarkWord），然后使用CAS把对象头中的内容替换为线程1存储的锁记录（DisplacedMarkWord）的地址；
  - 如果在线程1复制对象头的同时（在线程1CAS之前），线程2也准备获取锁，复制了对象头到线程2的锁记录空间中，但是在线程2CAS的时候，发现线程1已经把对象头换了，线程2的CAS失败，那么线程2就尝试使用自旋锁来等待线程1释放锁。
  - 但是如果自旋的时间太长也不行，因为自旋是要消耗CPU的，因此自旋的次数是有限制的，比如10次或者100次，如果自旋次数到了线程1还没有释放锁，或者线程1还在执行，线程2还在自旋等待，这时又有一个线程3过来竞争这个锁对象，那么这个时候轻量级锁就会膨胀为重量级锁。
  - 重量级锁把除了拥有锁的线程都阻塞，防止CPU空转。
  - 注意：为了避免无用的自旋，轻量级锁一旦膨胀为重量级锁就不会再降级为轻量级锁了；偏向锁升级为轻量级锁也不能再降级为偏向锁。一句话就是锁可以升级不可以降级，但是偏向锁状态可以被重置为无锁状态。
重量级锁：我们常用的那种锁。

(5)、Integer对象的大小是int的几倍？

Int 4字节
Integer共计16字节：4字节数据+4字节markword+4字节指针+4字节对齐补充(8的倍数)

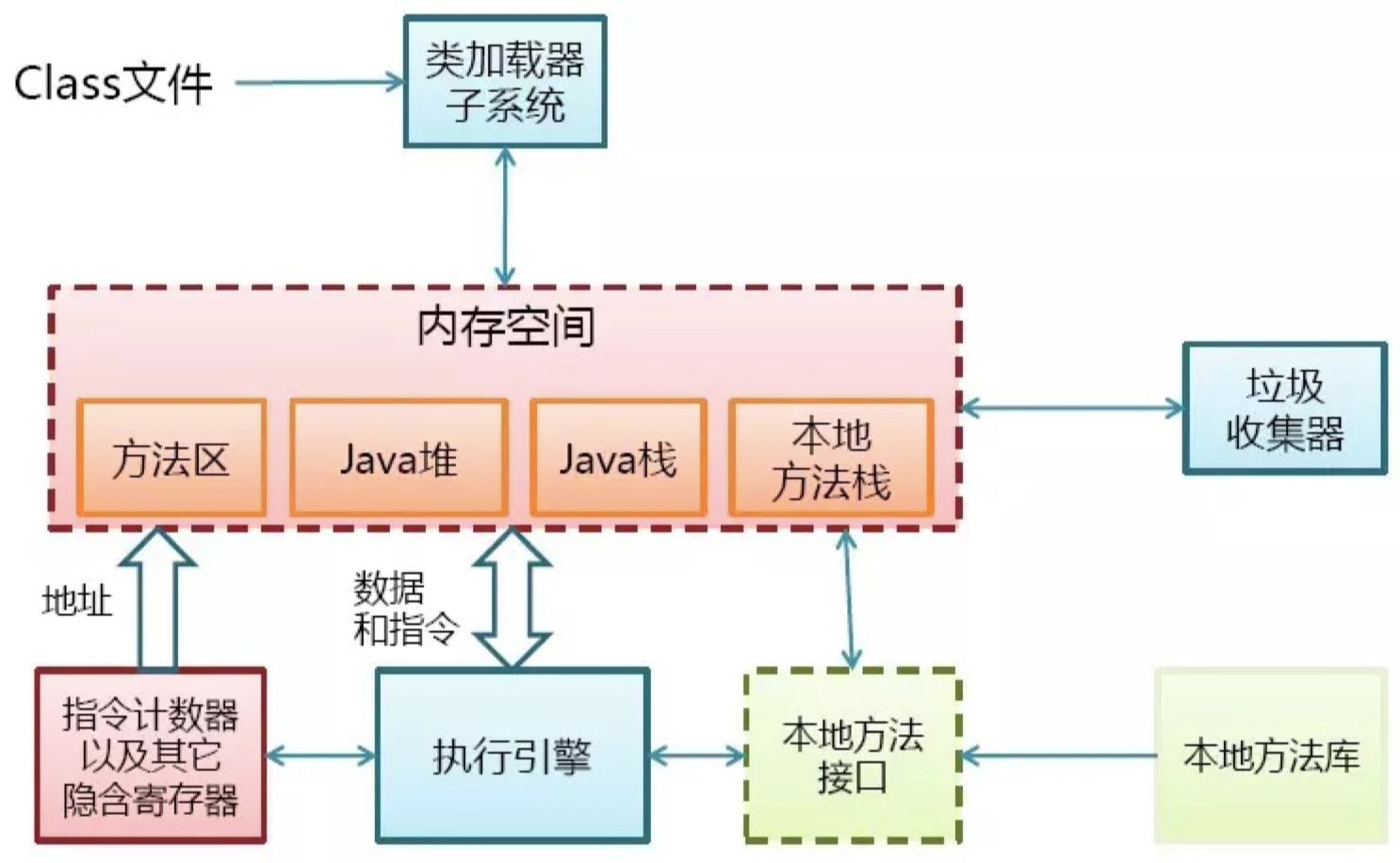

4、JVM整体结构

5、类加载

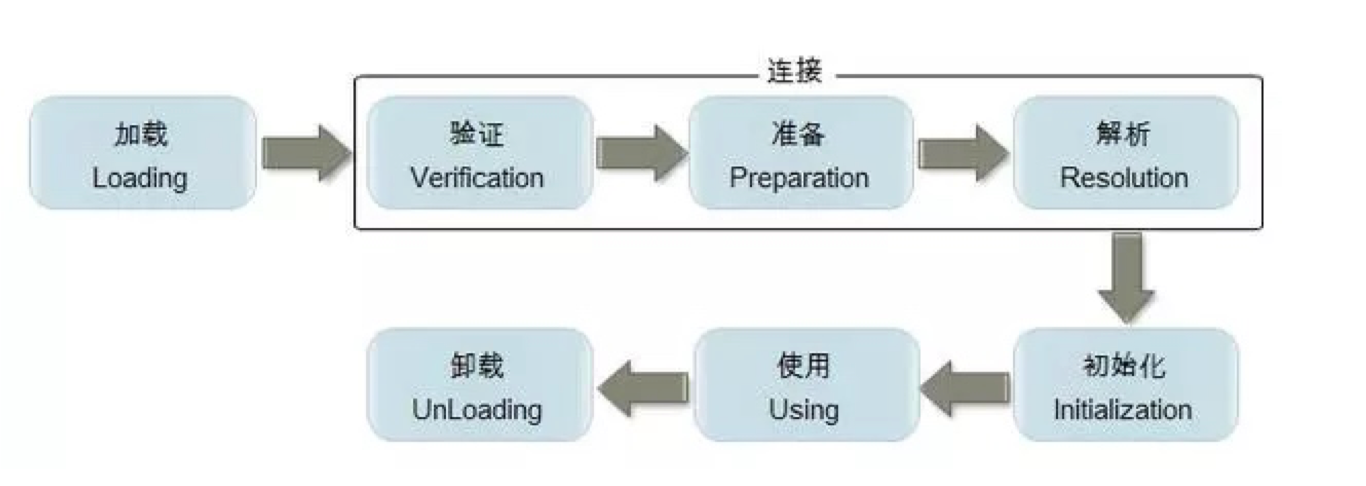

(1)、类加载机制

1、加载：

描述：把类的.class文件中的二进制数据读入到内存中，将其放在运行时数据区的方法区内，创建一个java.lang.Class对象，用于封装类在方法区内的数据结构。
补充：
- 通过类的全限定名(包名+类名)来获取定义此类的二进制字节流(Class文件)。获取方式(jar、war、网络中抓取)
- 将字节流中的数据转化为方法区运行时数据结构，保存在方法区中。

2、连接

验证：加载的类在方法区的运行结构是否正确，是否符合虚拟机要求，确保不会有安全问题。
准备：
- 静态变量赋初始值，例如代码中写到static int a = 100，这里a=0
- 静态常量赋值，例如代码中写到 static final int b = 100，这里b=100
- 对于成员变量是在类实例化的时候，随对象一起分配在堆中。
解析：将类的二进制数据中的符号引用换为直接引用。

3、类的初始化

静态变量赋值，例如上一步的a=0，这里a=100

4、小总结

使用new字节码指令创建类的实例，调用一个static静态方法的时候
反射调用类的时候
初始化一个类的时候，会先初始化他的父类，若发现其父类没有初始化，则初始化父类。对于静态字段，只有定义这个字段的类才会被初始化，因此，通过其子类来引用父类中定义的静态字段，只会触发父类的初始化而不会触发子类的初始化。
虚拟机启动时，需要产生一个主类(包含main()方法的类)

class A{
	static{
		sout("init")
	}
	public static final String P = "123";
}

public class B{
	psvm(){
		sout(A.P);
	}
}

输出结果：123
结论：调用常量不需要初始化
原因：静态常量在类连接的时候就已经赋值了，所以在B中不会触发A的初始化操作。

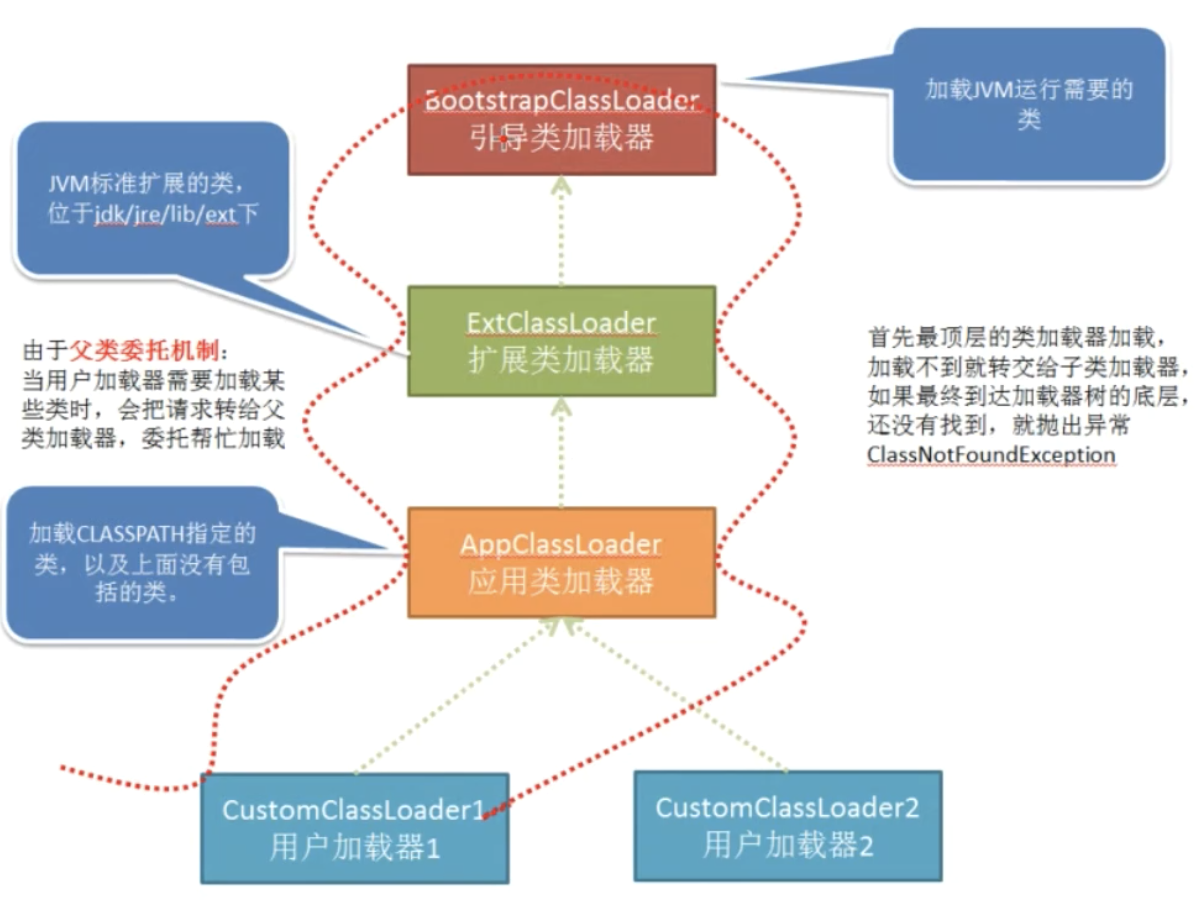

(2)、双亲委派模型

1、什么是双亲委派？

类在加载的时候，需要通过类的加载器完成，分别是自定义类，应用类加载器，拓展类加载器，引导类加载器，当JVM需要加载一个类的时候，会委托给父加载器去做，然后父类加载器会在自己的加载路径中搜索目标类，若找不到才会还给子类去加载。我们平时写的代码都属于应用类(不属于jdk自带的)。

2、java为什么用双亲委派？双亲委派的意义？

安全性，保护jdk提供的一些核心类库布被覆盖
避免类重复加载

3、怎么破坏双亲委派？

线程上下文类加载器Thread.currentThread().getContextClassLoader()
把loadClass重写掉(只重写findClass不会破坏双亲委派)

4、为什么要破坏双亲委派？

java中存在很多服务提供者接口(SPI)，这些接口需要第三方为它提供实现，如JDBC、JNDI等，这些SPI接口属于java核心类库，存在rt.jar中，由根加载器加载，由于根加载器无法直接加载SPI的实现类，所以需要线程上下文类加载器去做这件事情。

5、如果我重写了系统的jar包，例如rt.jar，jvm还能加载成功吗？

不能，安全校验过不去

6、如果我有两个A.class，那么加载到内存中两个class一定是相同的吗？

不一定，还得考虑加载他们的加载器是否相同，若不通，则两个class是不同的(不同类加载器加载出来的对象是不同的)

7、为什么用自定义类加载器？自定义加载器可以做什么？

加密：java代码可以反编译，可以把自己的代码进行加密以防止反编译，可以将编译后的代码加密，类加密后就不能再用java的classLoader去加载了，这时就需要自定义ClassLoader在加载类的时候，先解密再加载。
从非标准的来源加载代码：UDF
处理网络传输的加密后的java字节码

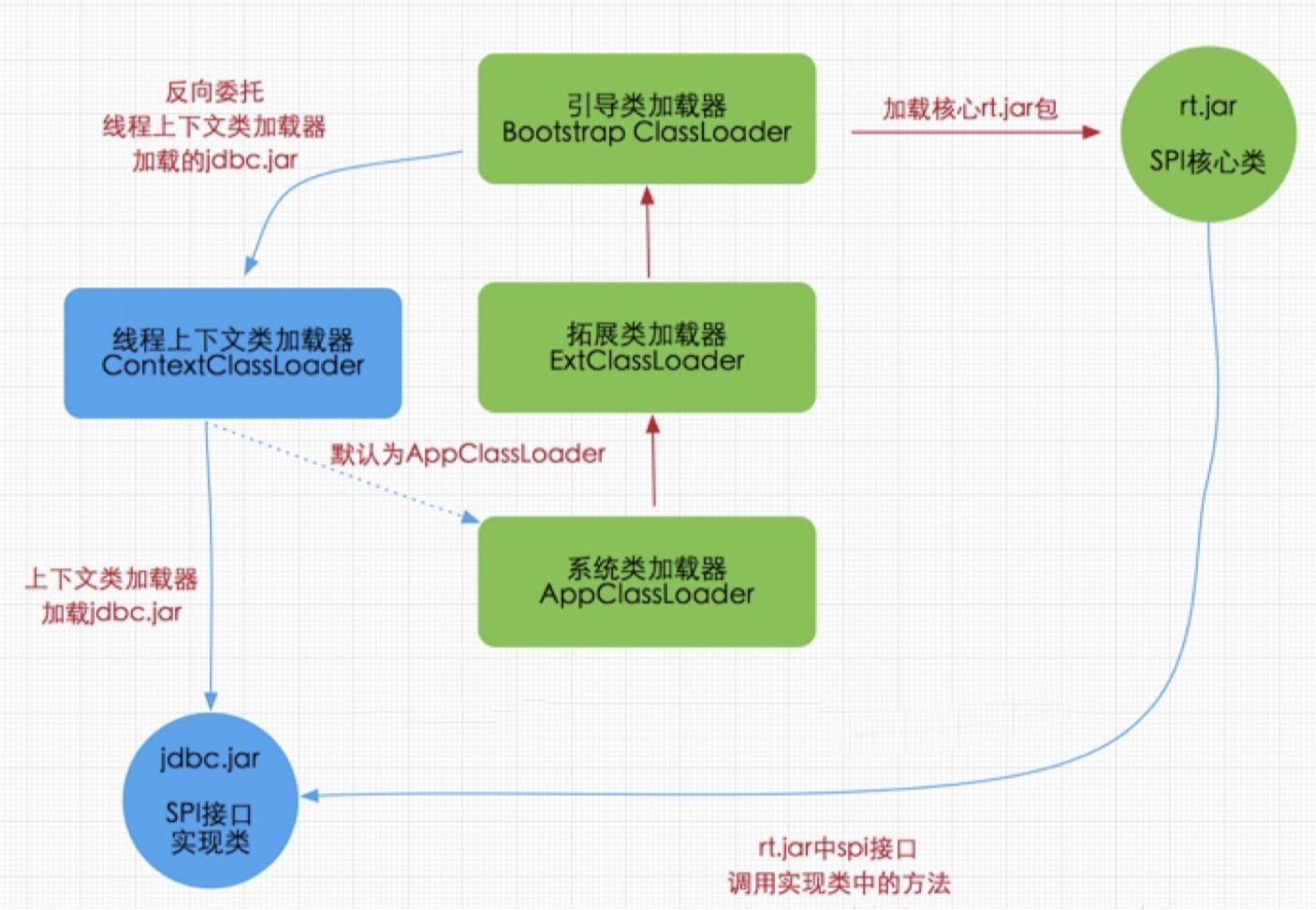

8、java提供JDBC接口，那么其SPI是怎么加载的？

java有DriverManager类，其中有个方法loadInitialDrivers，通过ServiceLoader.load(Driver.class)加载外部实现的驱动类，ServiceLoader会读取取mysql jar包的META_INF文件内容加载，类似于SpringBootSPI的方式
核心包SPI类对外部实现类的加载都是基于线程上下文类加载起执行的，通过这种方式实现了Java核心代码内部去调用外部实现类。

9、什么是ContextClassLoader，哪来的？为什么可以在任何时候从当前线程中取出?

jvm加载的时候，会讲AppClassLoader设置到当前线程中，把该加载器设置为全局的，这样在任何时候需要用到ContextClassLoader时都可以从当前线程中获取到
ContextClassLoader只用于加载java的SPI接口实现类库。

(3)、tomcat类加载器结构

1、tomcat为什么要破坏双亲委派？

保证部署在同一个tomcat web容器下的多个应用之间所使用的一些java类库相互隔离。
也要保证部署在同一个tomcat web容器下的多个应用所使用的一些java类库可以共享，避免jvm虚拟机方法区过度膨胀。
容器本身也有自己的核心库，tomcat web容器也需要把自身类库单独放在一个地方保护起来。

2、Web应用类加载起默认的加载顺序是？

先从缓存中加载
若无，从JVM的Bootstrap类加载器加载
若无，从当前类加载器加载(WEB-INF/classes、WEB-INF/lib的顺序)
若无，从父类加载起加载，顺序是，AppClassLoader、Common、Shared

6、小总结小技巧

(1)、怎么看GC日志

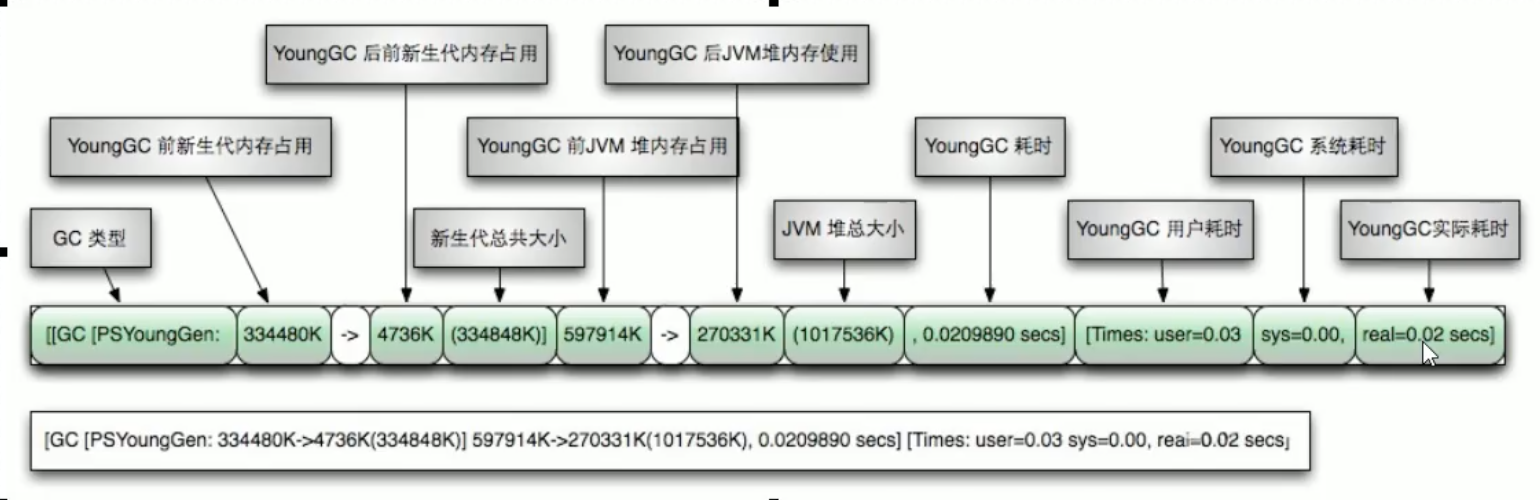

YoungGC(MinorGC)

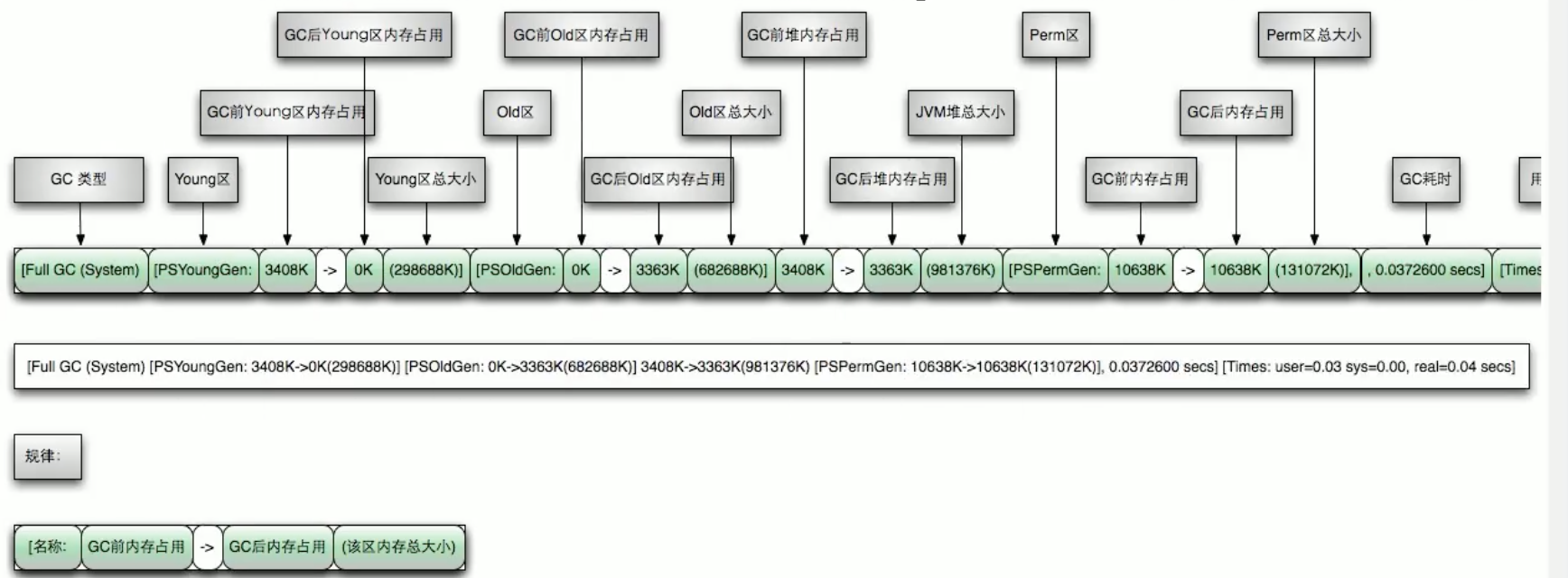

FullGC(MajorGC)

(2)、GC是什么？

分代收集算法
- 次数上频繁收集新生代
- 次数上较少收集老年代
- 基本不动永久代/元空间

(3)、为什么FullGC比YoungGC慢很多？

FullGC发生在老年代，老年代空间比新生代要大(2:1)

(4)、垃圾回收器，以及对应的有哪些算法？

1.CMS

1>.引用计数法

算法描述：当有一个对象引用我时，会在计数器上+1，当计数器为0是，说明没被对象引用，故需要清理
缺点：每次对对象赋值时需要维护引用计数器，较难处理循环引用(持有并等待，哲学家思考问题)

2>.复制算法

算法描述：年轻代使用，from区(包含eden)复制到to区。因为在该区域，对象存活率低，所以比较适合用，若存活率比较高，则不适合使用，当达到60%会直接放到老年代。
原理思想：将内存分为两块，每次只用其中的一块，当这一块内存用完就开始垃圾回收，并且把还存活的数据复制到另一块空的内存上面。
优点：不会产生内存碎片
缺点：耗空间，空间没有充分利用
