Xilinx SDSoC基于自定义硬件平台搭建工程注意事项

最新推荐文章于 2024-08-17 15:51:34 发布

原创最新推荐文章于 2024-08-17 15:51:34 发布 · 1.4k 阅读

CC 4.0 BY-SA版权

文章标签：

本文详细介绍了使用Xilinx SDSoC搭建基于自定义硬件平台的工程注意事项，包括参考文档、Vivado工程创建、DSA文件生成、 Workspace设置、相关文件的准备和platform.bif文件的编辑等关键步骤。

在SDSoC的自定义工程搭建过程中有一操作步骤需要注意：

*参考文档UG1236 Lab2_Step5: Copying and Editing Files或者

前提，已经搭建好自定义硬件Vivado工程，并生成dsa文件（由Vivado工程生成，包含了硬件工程信息，是通过自定义平台搭建SDSoC的关键）；
新建一个文件夹，例如platforms_v3，并且启动SDx，将Workspace设置为platforms_v3，
在platforms_v3中新建文件夹boot，将fsbl.elf、Boot.bin、lscript.ld、helloworld.bif文件考入其中，这几个文件生成方式见

中的Lab2 step1到step5；

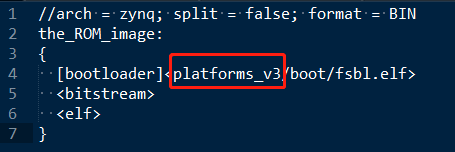

4.重命名文件helloworld.bif为platform.bif并对其进行编辑，内容为

//arch = zynq; split = false; format = BIN

the_ROM_image:

{

[bootloader]<platforms_v3/boot/fsbl.elf>

<elf>

}
