USB3.0接口学习

实现FPGA通过USB串口进行传输数据

1、USB3.0传输方式

同步传输、批量传输、控制传输、中断传输

2、USB3.0功能框架

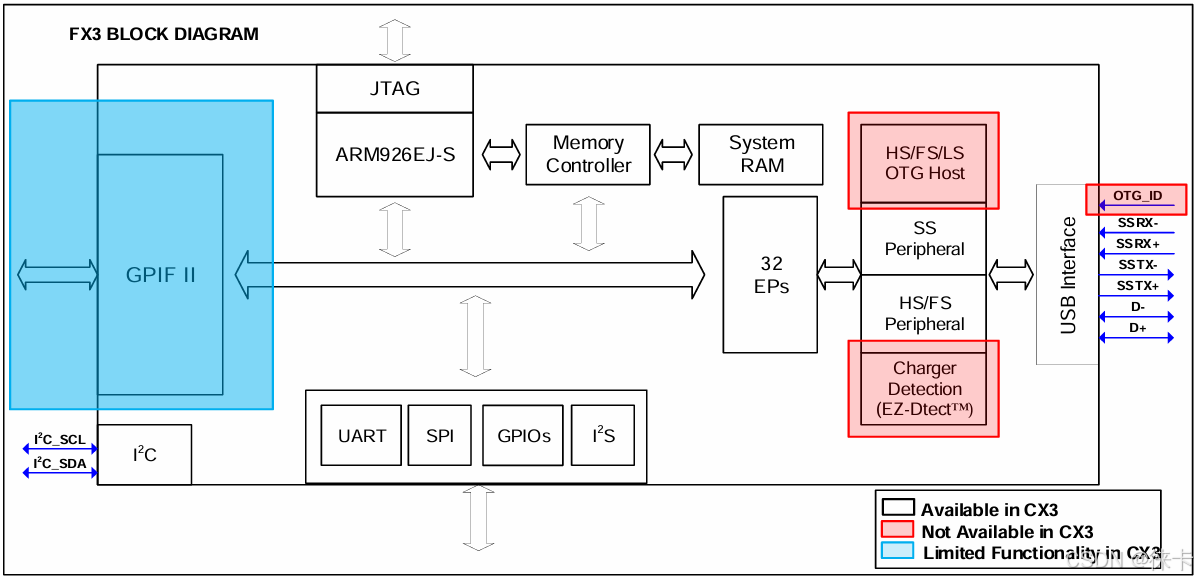

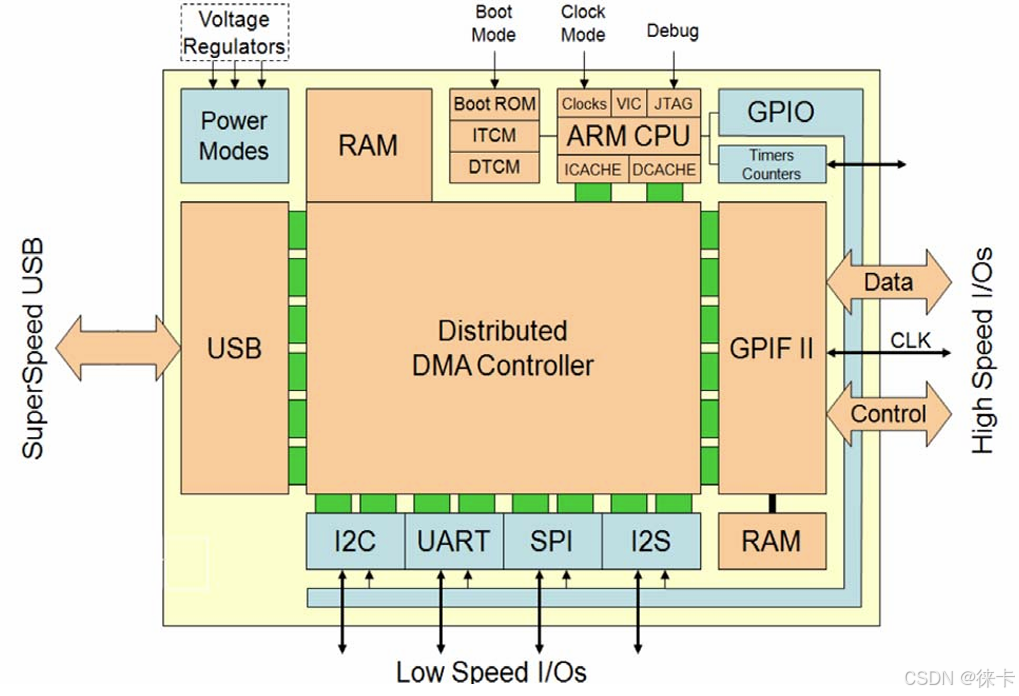

在这里插入图片描述

3、USB3.0接口

3.1 PC接口

USB接口

3.2 FPGA低速接口

I2C、SPI、Uart接口

3.3 FPGA高速接口—GPIF II接口

GPIF II 模块：本质是可编程状态机，用GPIF II Designer实现不同的功能；GPIF II 接口内部存在4个SLAVE FIFO,每个FIFO的大小为2KB，总共提供了8KB的FIFO内存。
关键两点：1、将GPIF II配置成FIFO时序的接口 2、局部标志设置

4、固件配置

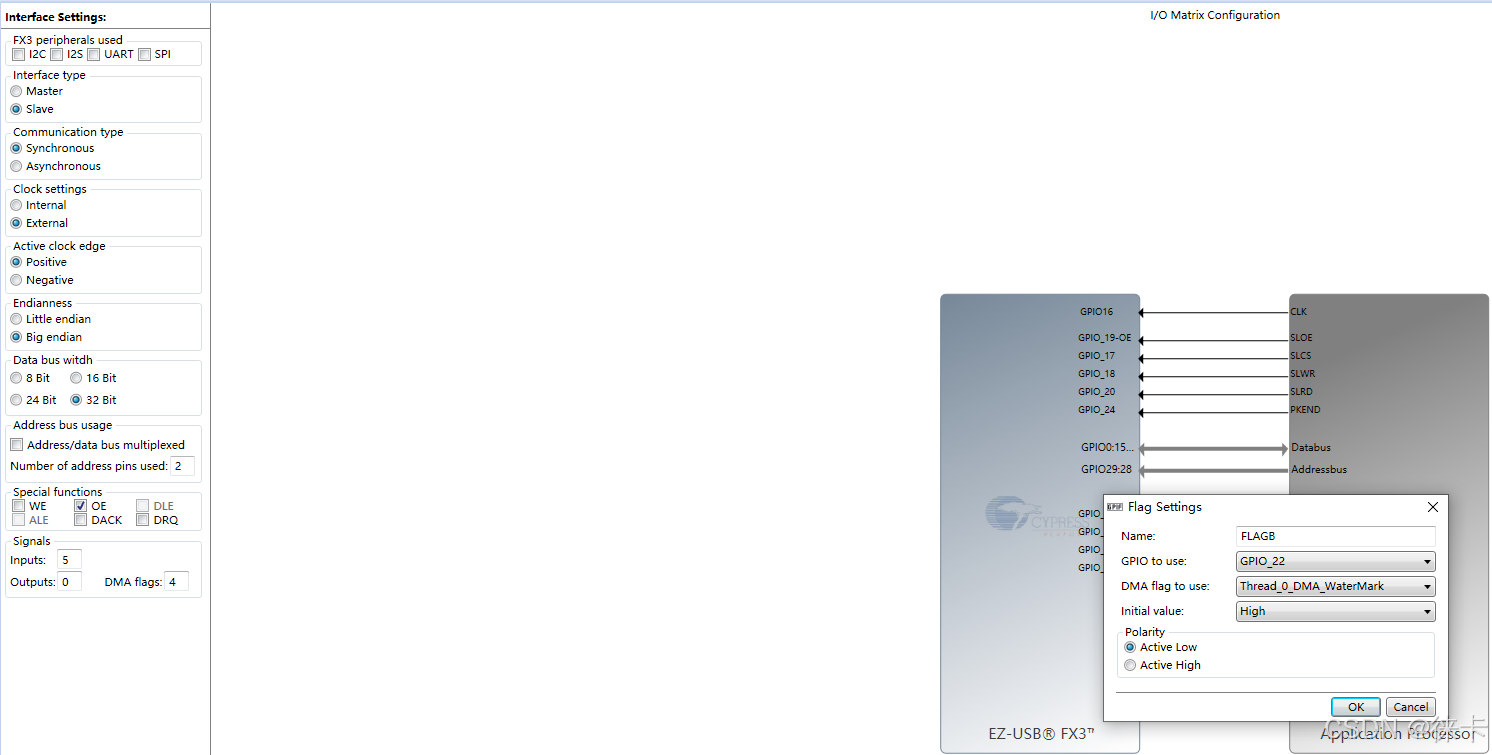

4.1 GPIF II 水印配置–生成cyfxgpif2config.h头文件

局部标志配置—选择FLAG为水印标志，将生成的头文件替换掉muc固件里的头文件
