文章描述了在M4核处理器上，针对PF7/PF8/PF9/PF5/PF12/PE15引脚的中断检测，当检测到中断时，相应的LED灯状态会取反，并通过UART打印特定信息。例如，当GPIO_PIN_7中断触发时，会输出key2!!!并翻转GPIOF的GPIO_PIN_10状态。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

使用M4核开发
PF7/PF8/PF9/PF5/PF12/PE15检测中断
要求1：当中断到来时，LED灯状态取反
要求2：当中断触发时，打印一句话
例如按键1触发，LED1状态取反，串口打印一句话：KEY1 DOWN#####

gpio.c 重写函数

void HAL_GPIO_EXTI_Falling_Callback(uint16_t GPIO_Pin)
{
	switch(GPIO_Pin)
	{
		case GPIO_PIN_7:
			printf("key2!!!\n");
			HAL_GPIO_TogglePin(GPIOF, GPIO_PIN_10);
			break;
		case GPIO_PIN_8:
			printf("key1!!!!\n");
			HAL_GPIO_TogglePin(GPIOE,GPIO_PIN_10);
			break;
		case GPIO_PIN_9:
			printf("key3!!!\n");
			HAL_GPIO_TogglePin(GPIOE,GPIO_PIN_8);
			break;
	}
}

uart .c

int fputc(int ch,FILE *steam)
{
	while(!(huart4.Instance->ISR & (0x1 <<7)));
	huart4.Instance->TDR = ch;
	if(ch == '\n')
	{
		while(!(huart4.Instance->ISR & (0x1 << 7)));
		huart4.Instance->TDR ='\r';
	}
	return ch;
}

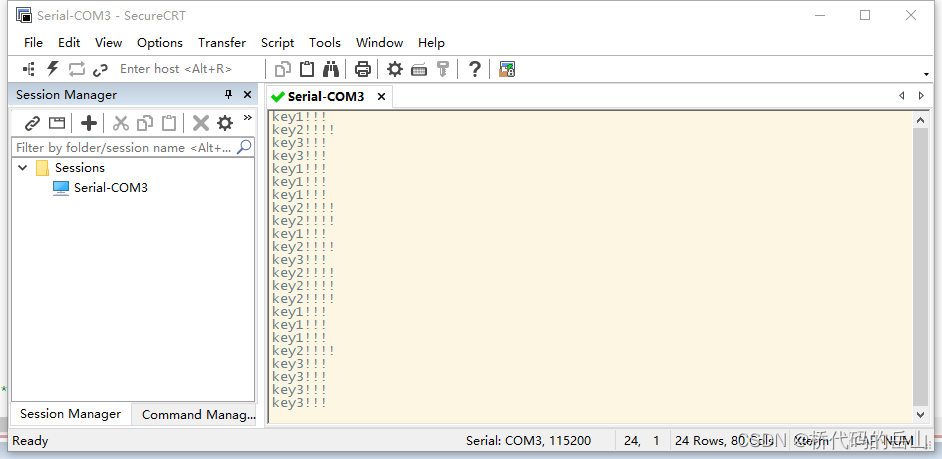

现象
