hadoop HA 架构

集群的好处：

每一个角色都是一个进程；

HDFS：NN（老大），SNN，DN

YARN：RM（老大），NM

老大挂了怎么办？

大数据所有的组件都是主从架构的 master-slave

比如，hdfs读写请求都是先NN节点，但是hbase 读和写的请求不经过老大master，建表语句经过

一般配置两个NN节点（实时的，任何时刻只有一台对外，另外一台standby 做实时备份 随时准备着从standby切换到active状态，对外服务）  NN1，NN2

配2个NN节点后，SNN就没有必要了

两个NN节点的切换是无感知的，可以来回切换

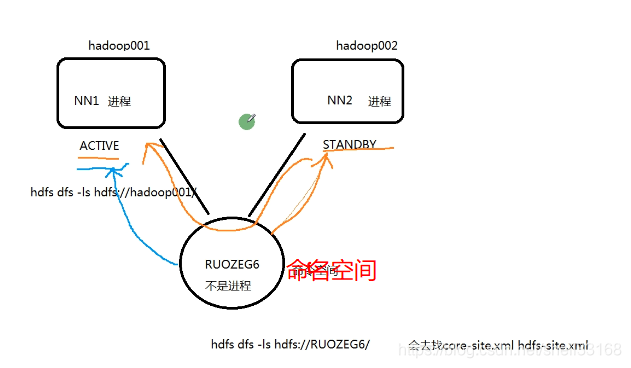

命名空间  nameservice1  CDH

                dw



NN： fsimage editlog 读写请求记录

HA的进程： 3台机器的情况下

hadoop001: ZK  NN  ZKFC JN  DN

hadoop002:  ZK  NN ZKFC JN    DN

hadoop003:  ZK   JN  DN



Journal Node：生产上部署需要考虑hdfs的数据量和请求量，小文件多的话jn搞多一些

ZK集群  部署2n+1台 选举 谁做老大 standby

20台节点：5台zk

但是，不是说zk节点越多越好，越多选举时会变慢



生产上，部署zk的机器就只部署zk一个进程

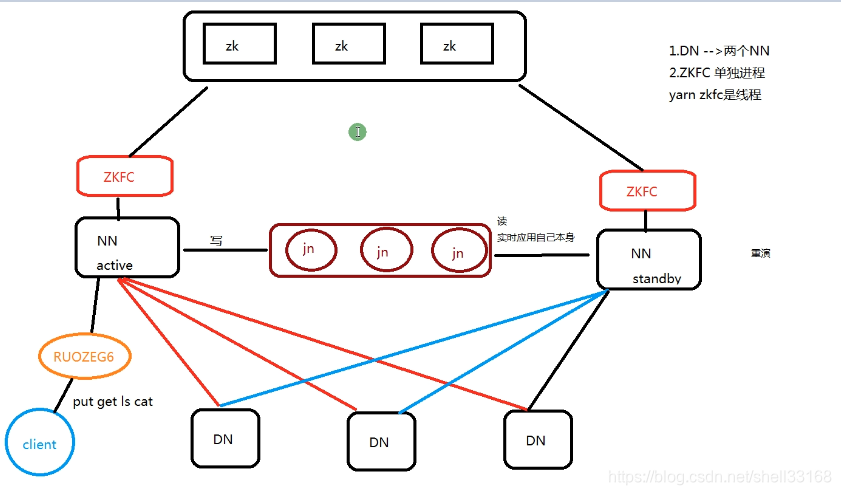

架构流程：



HA是为了解决单点问题
通过JN集群共享状态
通过ZKFC选举active
监控状态，自动备援。
DN: 同时向NN1 NN2发送心跳和块报告。
ACTIVE NN: 操作记录写到自己的editlog
                     同时写JN集群
                     接收DN的心跳和块报告
STANDBY NN: 同时接收JN集群的日志，显示读取执行log操作(重演)，
                        使得自己的元数据和active nn节点保持一致。
                        接收DN的心跳和块报告

JounalNode: 用于active standby nn节点的同步数据
                     一般部署2n+1

ZKFC: 单独的进程
           监控NN监控健康状态
           向zk集群定期发送心跳，使得自己可以被选举；
           当自己被zk选举为active的时候，zkfc进程通过RPC协议调用使NN节点的状态变为active，
           对外提供实时服务，是无感知的。

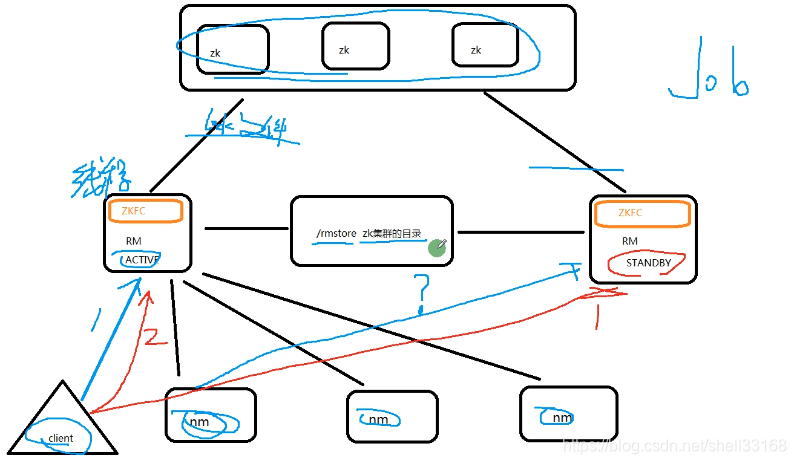

YARN HA

hadoop001: zk  rm(zkfc)   nm

hadoop002: zk  rm(zkfc)   nm

hadoop003: zk  nm

ZKFC: 线程
只作为RM进程的一个线程而非独立的进程存在

RMStateStore:
存储在zk的/rmstore目录下。
1.activeRM会向这个目录写APP信息
2.当activeRM挂了，另外一个standby RM通过
ZKFC选举成功为active，会从/rmstore读取相应的作业信息。
重新构建作业的内存信息，启动内部的服务，
开始接收NM的心跳，构建集群的资源信息，并且接收客户端的作业提交请求。

1.启动时候会向ZK的/rmstore目录写lock文件，写成功就为active，否则standby.
rm节点zkfc会一直监控这个lock文件是否存在，假如不存在，就为active，否则为standby.
2.接收client的请求，接收和监控NM的资源状况的汇报，负载资源的分配和调度。
3.启动和监控APPMASTER on NM节点的container。
applicationsmanager RM
applicationmaster   NM container容器里  作业的主程序


RM:
1.启动时候会向ZK的/rmstore目录写lock文件，写成功就为active，否则standby.
rm节点zkfc会一直监控这个lock文件是否存在，假如不存在，就为active，否则为standby.
2.接收client的请求，接收和监控NM的资源状况的汇报，负载资源的分配和调度。
3.启动和监控APPMASTER on NM节点的container。
applicationsmanager RM
applicationmaster   NM container容器里  作业的主程序

NM:
节点资源的管理  启动容器运行task计算  上报资源



面试点：

1.ZKFC是线程

2./rmstore存储在哪里？
