Ethercat总线初次接触TWINCAT3主站抓包被坑记录

        第一次使用Ethercat总线。买了个二手信捷伺服DSC51。过年没事看了几天资料。了解了大概。

        打算学人家用倍福的TWINCAT3软件当主站连接伺服试试看。主要为了了解查看ECAT数据包，到底发了什么。因为主要打算用SOEM做主站开发。用个单片机当主站。和之前用canopen总线比较使用。方便后面要是有个小活什么的。可以用一用。

        折腾了好多天。群里问了好多。有不少人给帮忙。搞了1周的坑。总算抓包出来了。记录一下，给后人凉快。

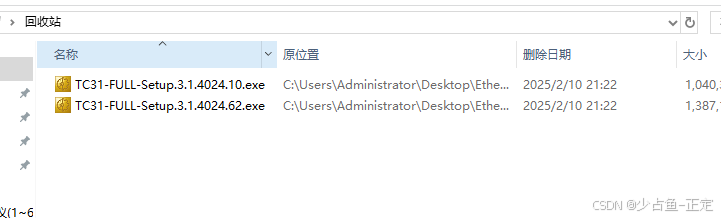

        第一次，我安装TWINCAT3软件，没有伺服，直接扫描，也抓不到包。后来总算伺服收到了。接上也不行。各种群里问。折腾2天。换了仨版本的TC3软件都不行。周末又折腾。关键群友发了俩版本我安装上老是卡，花屏。

总结一下我被坑的点：

1、twincat3 软件有俩版本安装后贼垃圾。花屏。后来安装的低一点版本就没事。

2、网友说因特尔网卡。还以为必须是这个厂家的。差点到处买网卡。笔记本还没法用。后来才知道是因特尔网卡可能实时性好。其他网卡不是不行，也能用。

3、打开TC3软件，忘了点显示网卡，安装协议。这是最重要的。因为回家忘了，也没啥文章提示这点。才写这个文章提示你们。必须安装协议才能扫描。

4、扫描到从站了，就是成功了99%。离用wireshark抓包就一步之遥了。勾选设备的Adpter里的那个选项。再点激活配置按钮。工具栏有一些点点的那个按钮。

5、来回折腾几次软件安装。都能忘了复制xml文件到TC3软件IO文件夹里。

凑合搞一次把。熟悉了流程。后面记忆深刻。帮助理解SOEM做主站开发。

后来还是用之前低版本的不花屏。

记录一下扫描成功，每一步细节。初次接触的人容易被坑。

1、安装TWINCAT3软件，默认安装就行。安装Wireshark抓包软件，也是默认就行。

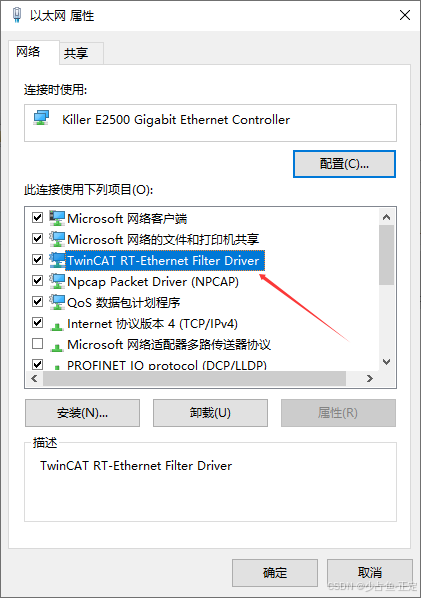

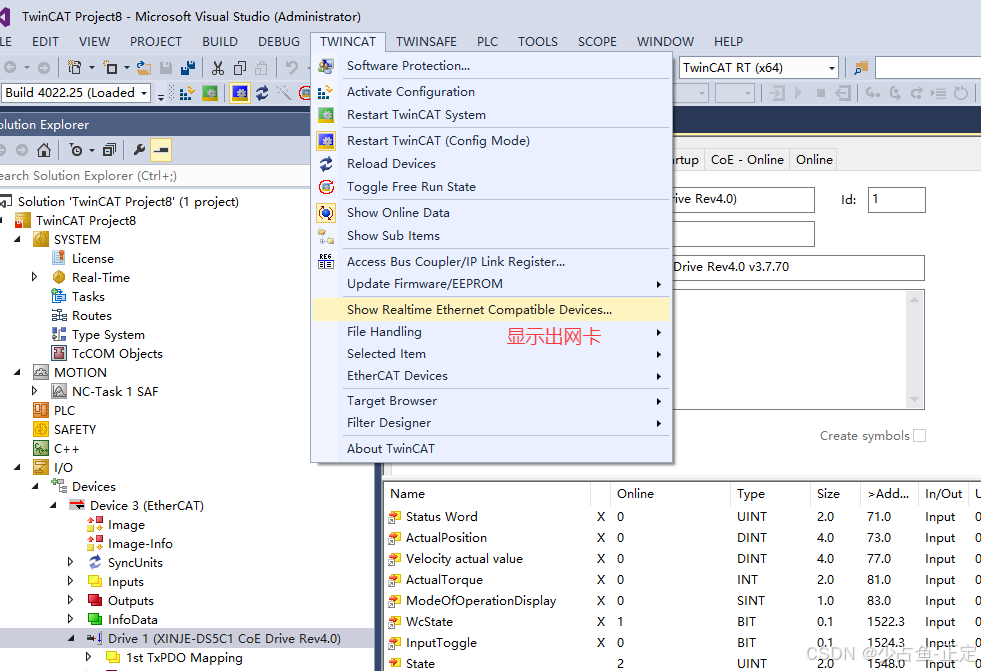

2、电脑普通电脑就行，普通网卡就行。周末时候群友还有说需要intel网卡。到晚上突然说到网卡安装，我才想起，在公司安装过。家里测试忘了。脑袋晕了。因此，特别注意这一步，打开TC3软件后，先打开网卡显示，点安装协议。安装一下后，从网卡适配器属性里就能看到关于Twincat的协议，有两个。这才能使用。否则绝不可能扫描到从站。

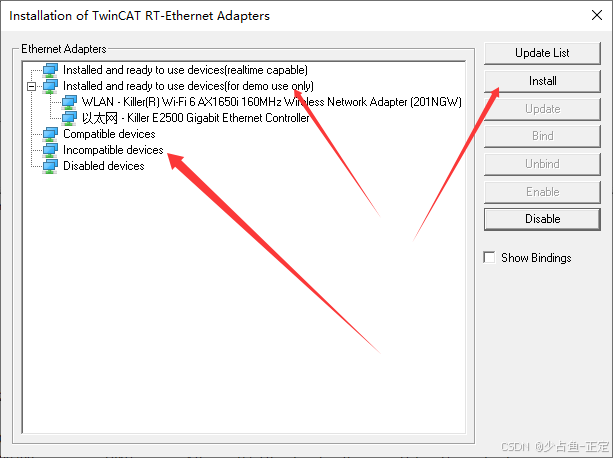

第一次安装TC3软件，网卡没有相关协议，点安装后，就会显示到上面。适配器属性里也就有协议了。

会有两个协议。

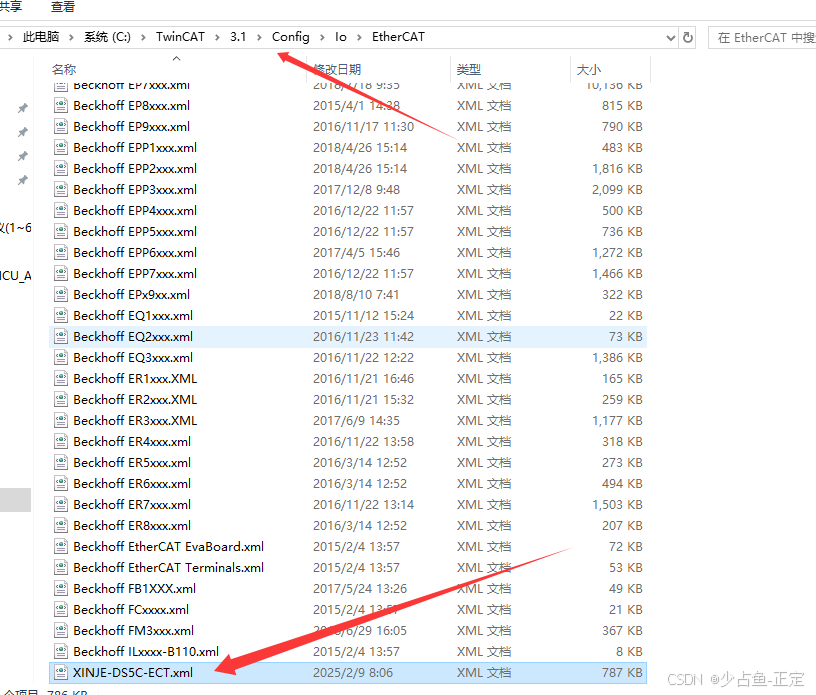

3、扫描从站之前，记得把从站的xml文件复制到TC3软件的IO设备目录下。

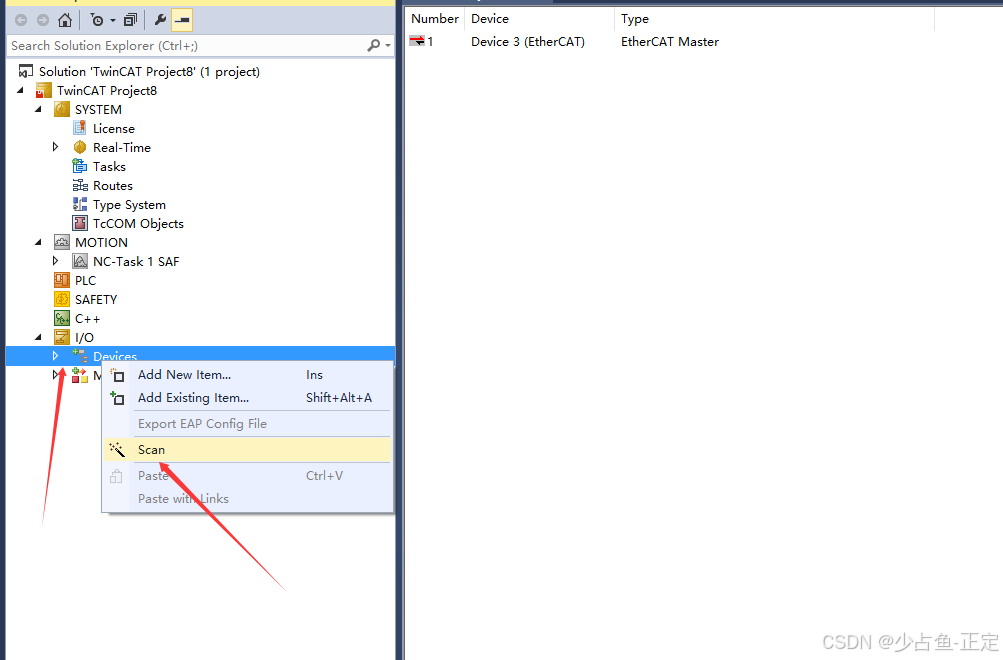

下面就可以点扫描设备了。在config模式下。软件刚开也就是配置模式。

耐心等候，软件会时不时出来个对话框，确定。默认选择就行。这破软件卡的都会无响应。别瞎点了。等会他垃圾。更恶心，有时候他的提示框会弹出来跑主窗口后面，让你傻子在那傻傻的等。注意看看后面。这扫描到了。有时候乱点，就跑后面了。

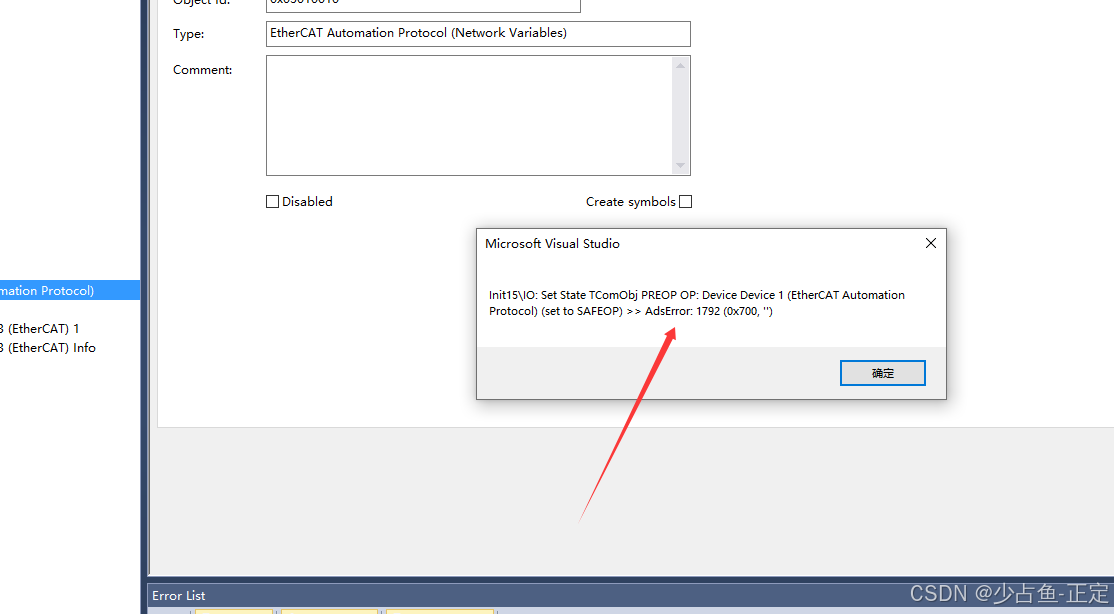

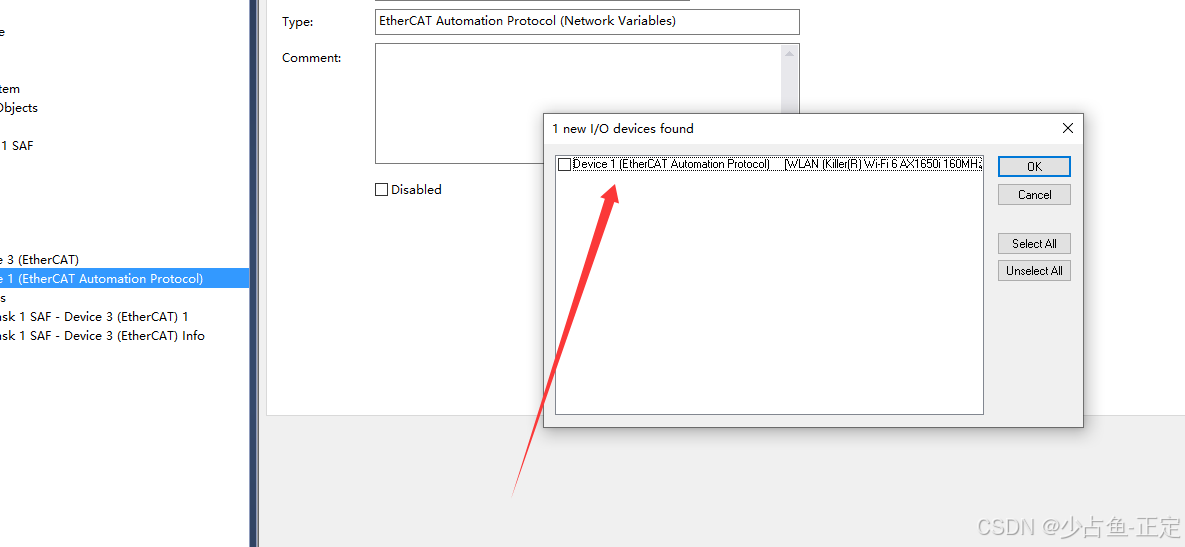

 勾选确定。TC3软件乱弹错。哎。不理他。

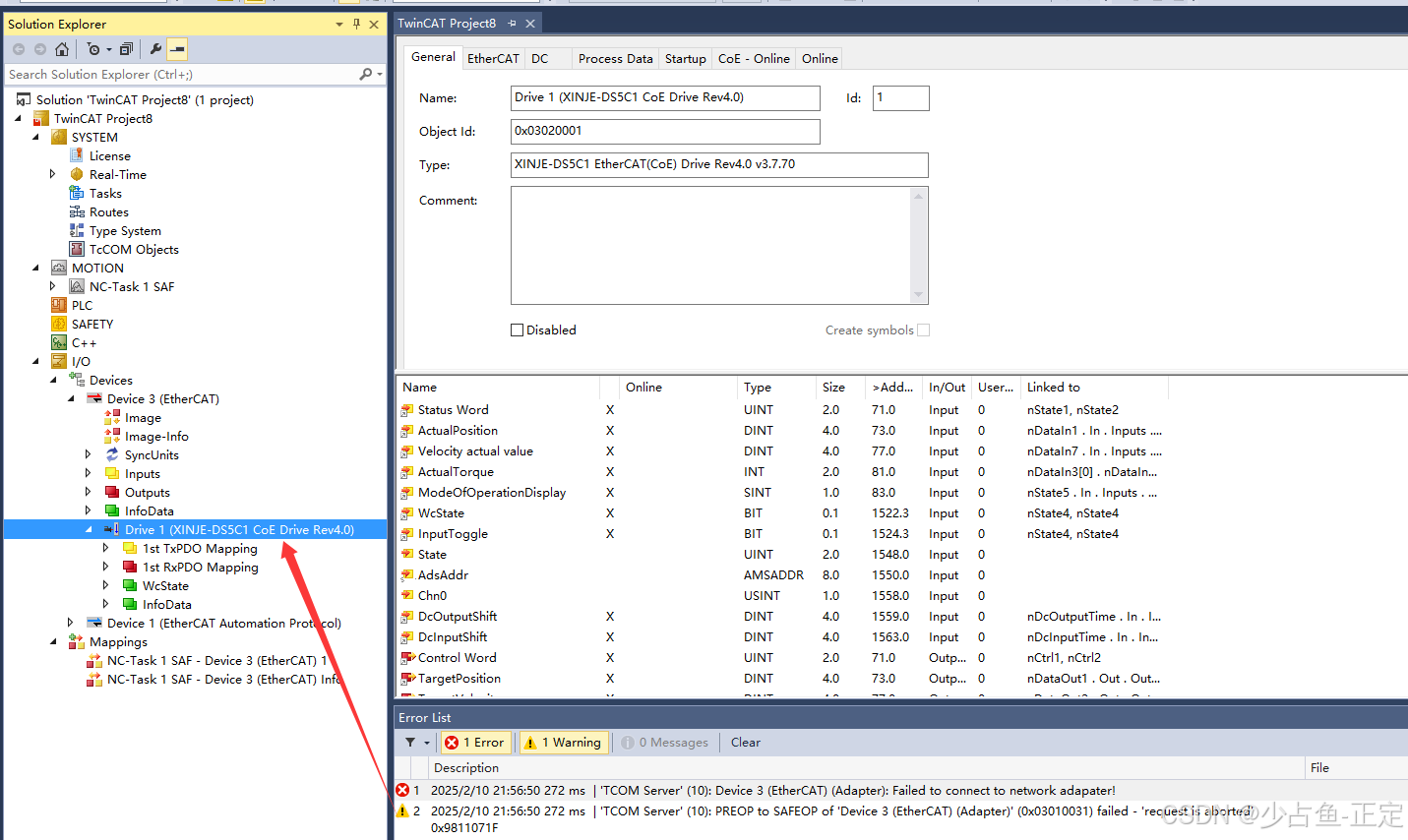

乱弹了几次。终于好了。从站扫描到了。名字显示出来了。

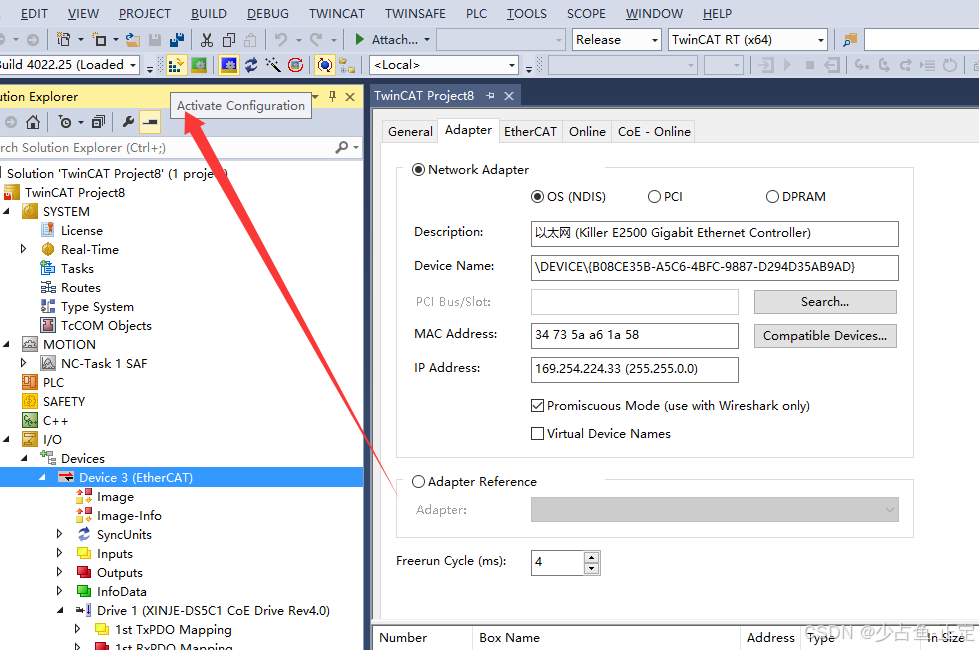

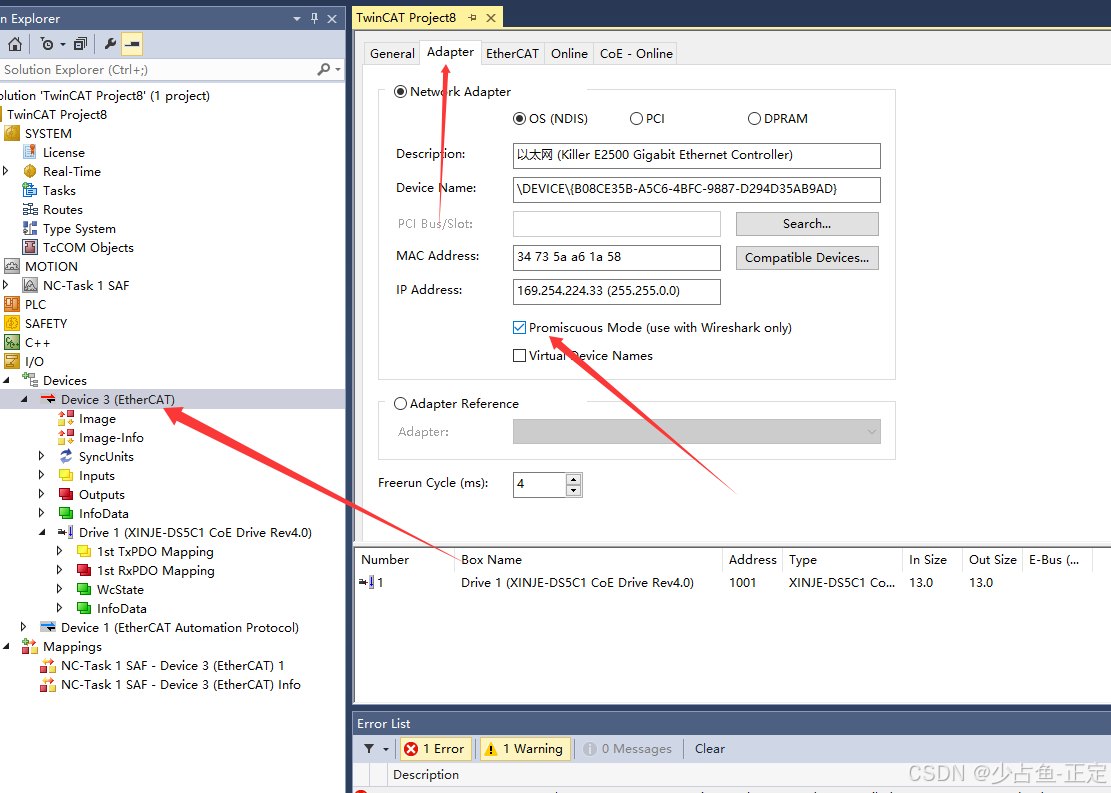

4、从站扫描了后，记得把Adpter这里一个选项勾选上，wireshark抓包就正常了。我刚开始勾选了也不正常。听网友的点activate config... 激活配置。点了也不行。没有大量持续的主站扫描数据包。后来。又重新扫描设备，后来就有了。正常了。

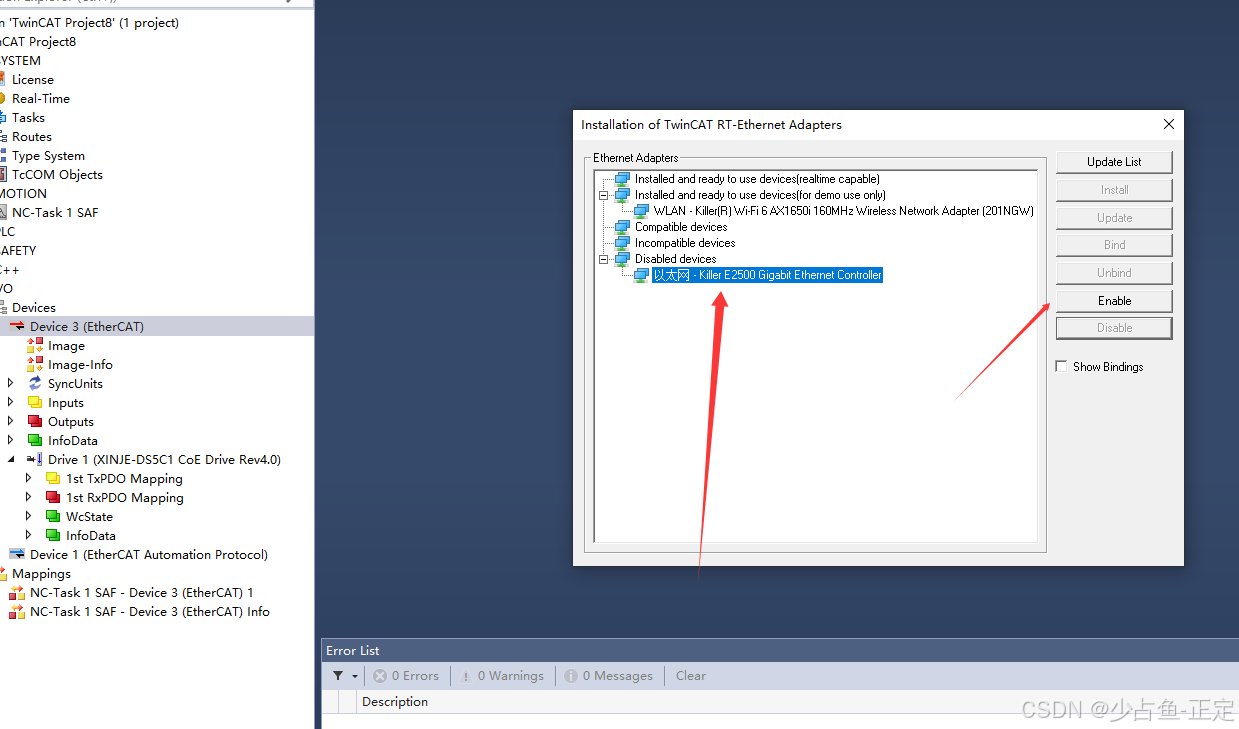

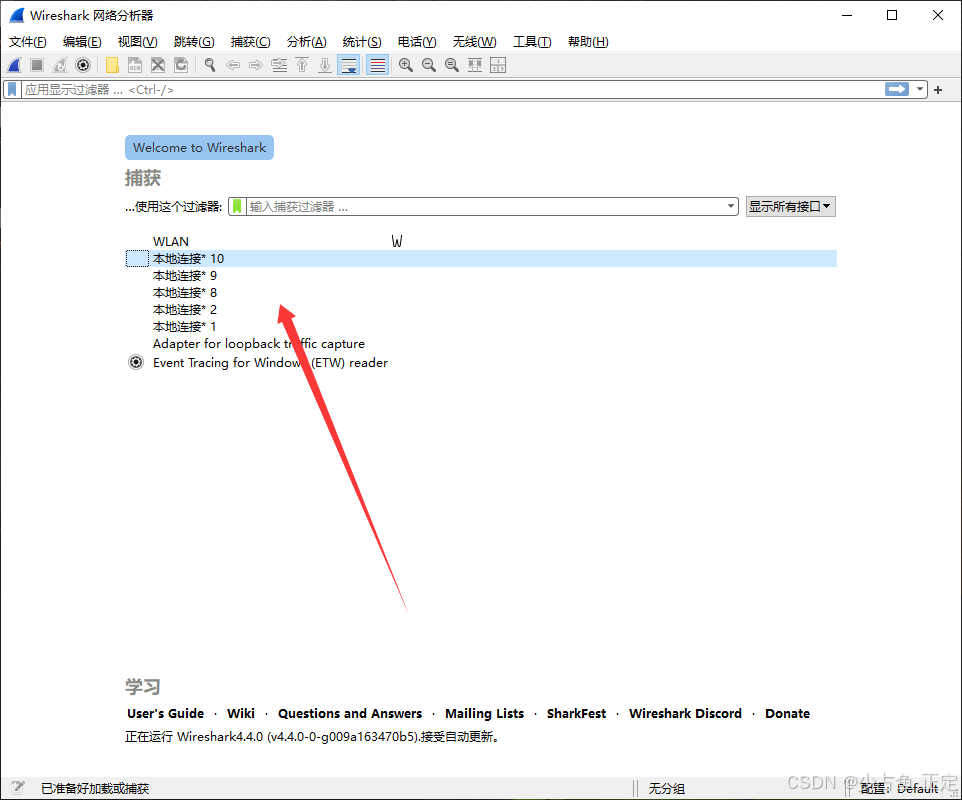

有时候TC3乱点多了。wireshark那里还看不见有线网卡了。可能是把网卡禁用了。重新启用适配器。

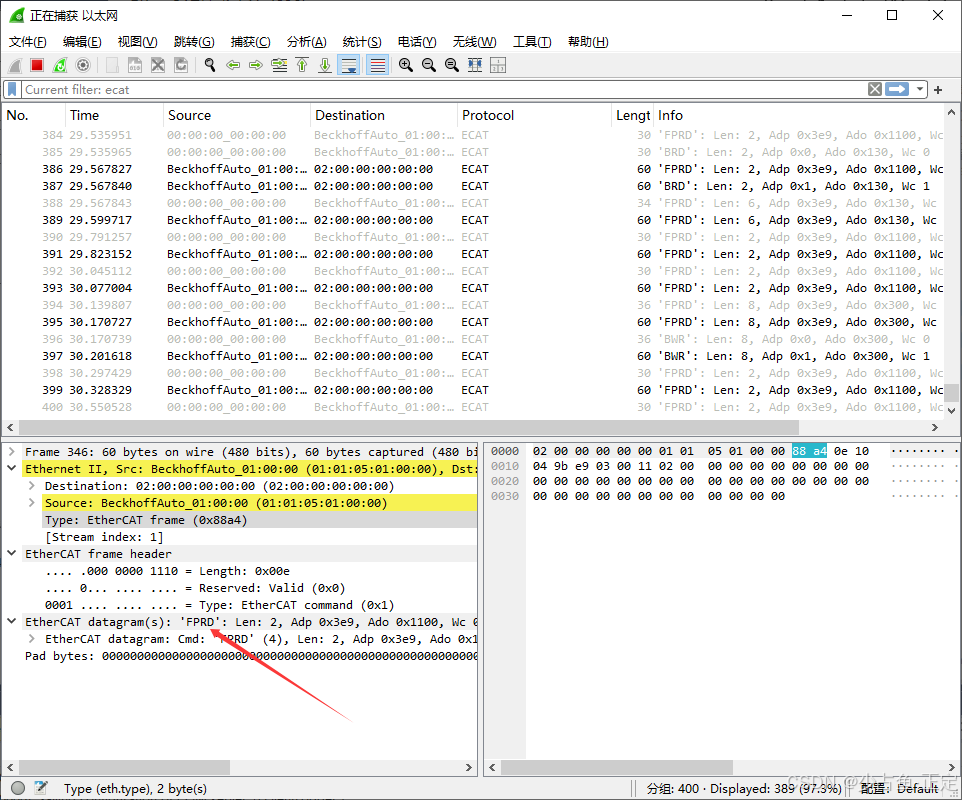

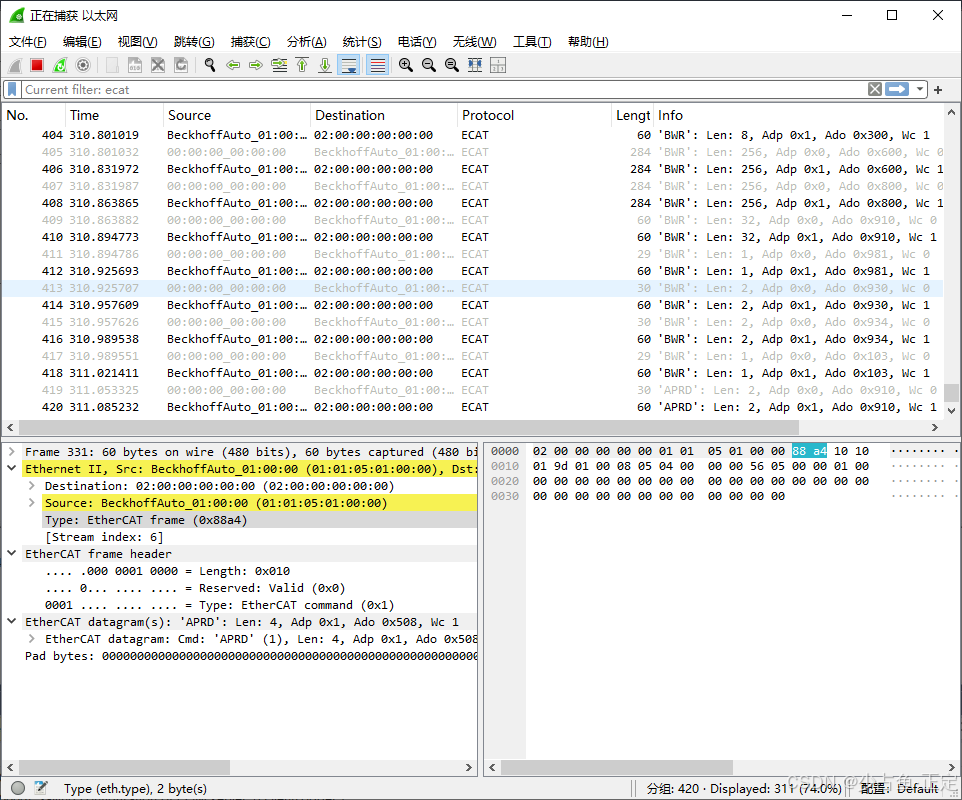

最后扫描的数据有了。

25-2-20 再次记录：

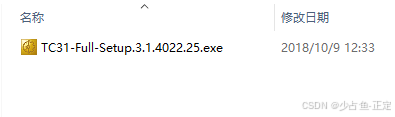

TCAT3软件，4022版本的能扫描到从站。但是激活配置就完蛋。不支持普通的网卡。

后来知道，4024版本的软件可以在普通电脑，笔记本上用。但是我安装他，打开容易花屏。

后来忍了忍，不花了。终于能激活配置。安装教程，控制转起来了。

wireshark抓包，过滤数据，可以这样：

ecat.cmd==FPRD
