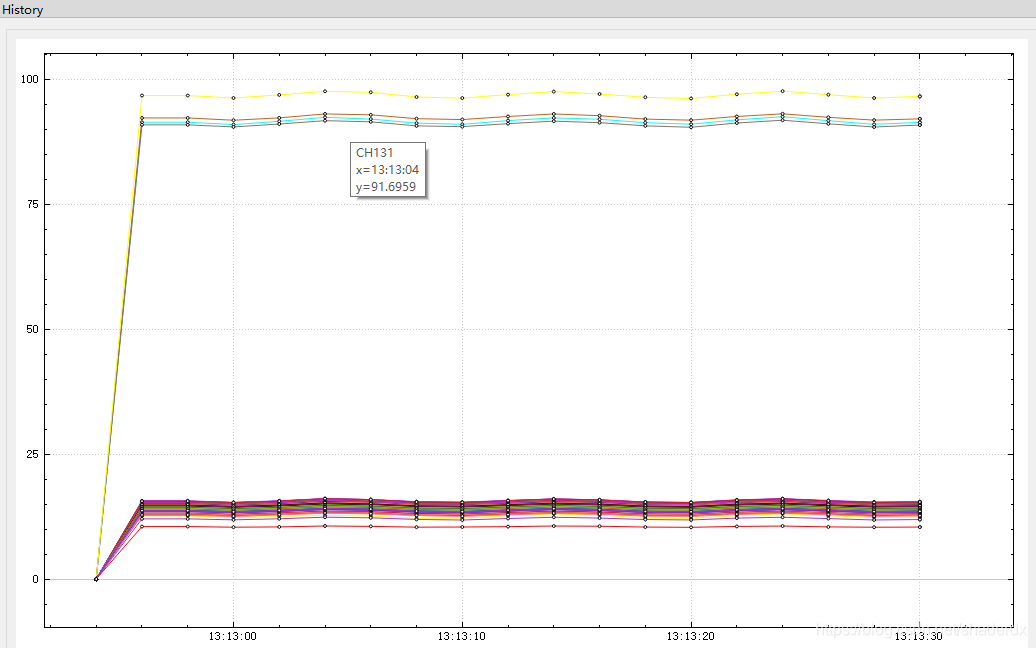

QCustomPlot绘图实现光标滑过曲线显示点的坐标

最新推荐文章于 2025-09-15 13:53:06 发布

原创

最新推荐文章于 2025-09-15 13:53:06 发布 · 4.8k 阅读

63 ·

CC 4.0 BY-SA版权

本文介绍了两种在QCustomPlot上实现鼠标悬停时显示点坐标值的方法：一是通过信号槽机制，二是通过继承QCustomPlot并重写mouseMoveEvent函数。在每个方法中，都详细阐述了获取鼠标位置、坐标转换、判断点是否在曲线附近以及显示工具提示的过程。这两种方法都能实现在鼠标移动时实时显示光标所在点的坐标信息。

有两种方法可实现这个效果：

1.通过关联QCustomPlot的mouseMove信号槽事件实现；

2.通过继承QCustomPlot类，重写mouseMove虚函数实现；

这个两个方法都是获取鼠标位置，然后计算出点的坐标值，利用QToolTip显示点坐标的方法。

方向弄清楚了，现在我们去实现出来，go……

一、信号槽方法

1、首先建立一个鼠标移动时间响应函数：

private slots:
	void MyMouseMoveEvent(QMouseEvent *event);

2、将槽函数MyMouseMoveEvent与QCustomPlot的mouseMove信号建立连接。
Plus，这里推荐基于qt5的信号槽连接，因为编译时，基于qt4的connect不会检查信号和槽的参数以及槽函数正确与否，而基于qt5的connect会有这一个检查过程（原来遇见过基于qt4的槽函数没有响应的情况）。

connect(m_pHistoryPlot, &QCustomPlot::mouseMove, this, &HistoryDataView::MyMouseMoveEvent);

3、槽函数实现光标划过曲线显示点坐标功能。
代码有详细注释，这里就不详细讲解。

void HistoryDataView::MyMouseMoveEvent(QMouseEvent* event)
{
    if (m_pHistoryPlot->graphCount() == 0)
	{
		return;
	}

	//获取鼠标坐标，相对父窗体坐标
	int x_pos = event->pos().x();
	int y_pos = event->pos().y();

	//鼠标坐标转化为CustomPlot内部坐标
	float
