今天笔者介绍stm32初学者必会的工具 usart的串口设备。
usart很重要，可以传输数据，可以检查代码的错误位置，查看输出数据。

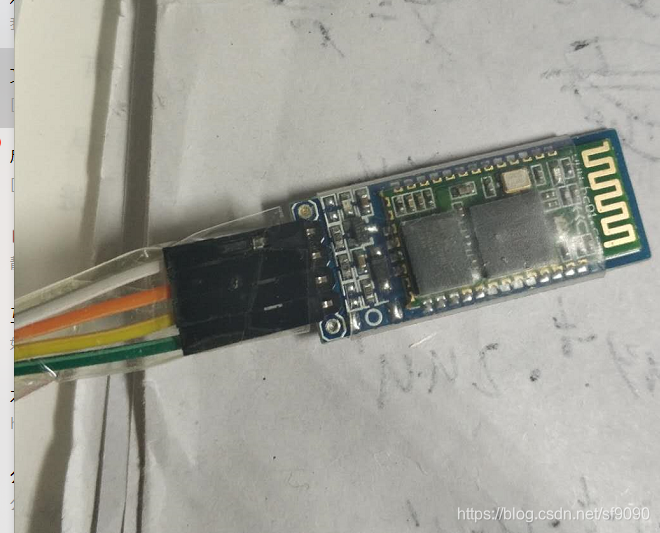

下图就是笔者的蓝牙串口

下面来介绍串口使用的步骤

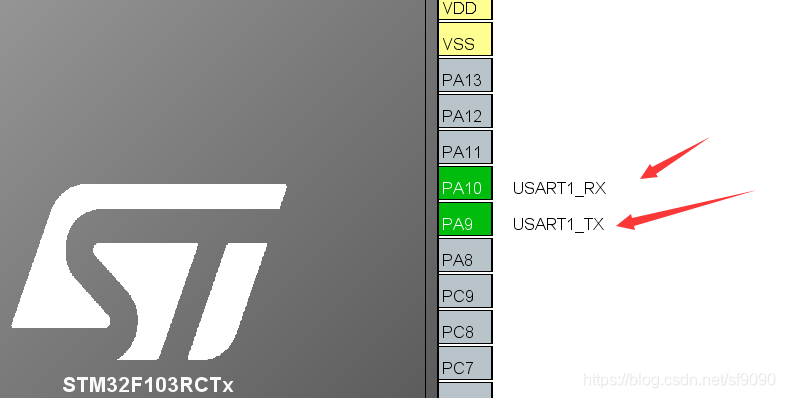

1. 首先是接线–笔者这里使用的是stm32f103rct6

USART1_RX	TXD
USART1_TX	RXD

串口用到是USART1 —PA9 、 PA10;

芯片与串口设备交错相连
注意：串口正负极不要接反。

2. 然后就是编码

1.打开GPIOA 、USART1

RCC->APB2ENR |= RCC_APB2ENR_IOPAEN | RCC_APB2ENR_USART1EN;

2.配置对应的GPIOA引脚，我们这里用的是PA9、PA10;

这里4：浮空输入。 b：复位推挽输出

GPIOA->CRH = (GPIOA->CRH & 0xfffff000) | 0x4b0;

3. USART1配置

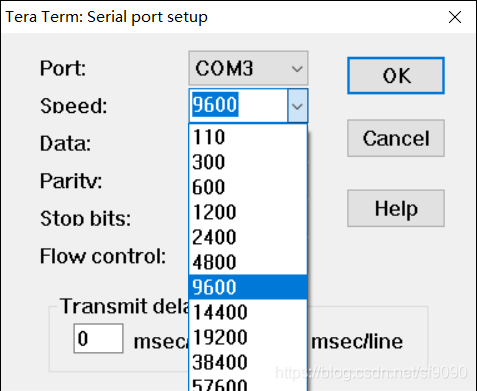

USART1->BRR = SystemCoreClock / 115200;//此为波特率，要看您的串口设备
USART1->CR1 = USART_CR1_TE | USART_CR1_UE | USART_CR1_RE;

注意：如果是APB1ENR 的波特率要改为：SystemCoreClock/2/115200;

4. 输出

USART1->DR = '1';

直接上代码

下面展示一些 内联代码片。

#include <stdio.h>
#include <stdlib.h>
#include <stm32f10x.h>
#include <string.h>

int fputc(int ch, FILE *fp)
{
	if (ch == '\n')
		fputc('\r', fp);

	USART1->DR = ch;
	while ((USART1->SR & USART_SR_TXE) == 0);//等待发送完毕
	return ch;
}

int main(void)
{
	RCC->APB2ENR |= RCC_APB2ENR_IOPAEN |  RCC_APB2ENR_USART1EN;

	GPIOA->CRH = (GPIOA->CRH & 0xfffff00f) | 0x4b0;

	USART1->BRR = SystemCoreClock / 115200;
	USART1->CR1 = USART_CR1_TE | USART_CR1_UE| USART_CR1_RE;

	while (1)
	{
		printf("hello world!\n");
		for(int i = 0 ; i < 20000; i++);
	}
}

注意：如果是蓝牙串口输出时一定要注意输出的速度，如果太快了 将会导致电脑蓝牙崩溃，笔者崩了好多次，相关经验在博客中写出了

如果有什么问题尽管来博客私信： 点击.
