GPIO 按键控制LED

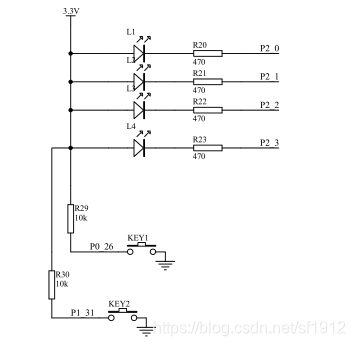

在这里插入图片描述
硬件上电后P0_26、P1_31引脚被3v电源拉高，按键KEY1、KEY2按下后引脚又被拉低。
以P0_26为例，其中 LPC_GPIO0的寄存器FIOPIN的第26bit状态值开机时为1，按键按下后又变为0.

#include "LPC17xx.h"

void delay(unsigned int i)
{
unsigned int n;
	while(i>1)
	{
		for(n=655535; n>1; n--);
		i--;
	}
}

unsigned char key_scan(void)
{
	unsigned int val;
	unsigned char key,i;
	key = 0;

	val = LPC_GPIO0->FIOPIN;
	if((val&1<<26)==0)
	{
		key+=1;
	}
	key=key<<1;

	val = LPC_GPIO1->FIOPIN;
	if((val&1<<31)==0)
	{
		key+=1;
	}

	switch(key)
	{
		case 0x00:
			i=0;
			break;
		case 0x01:
			i=1;
			break;
		case 0x02:
			i=2;
			break;
	}
	return i;
}

void key_init(void)
{
	// key1 P0_26 key2 P1_31
	LPC_GPIO0->FIODIR3 = 0x00; // P0_26 as input
	LPC_GPIO1->FIODIR3 = 0x00; // P1_31 as input
}

void led_init(void)
{
	LPC_GPIO2->FIODIR0 = 0x0f; //p2_0 p2_1 p2_2 p2_3 as output
	LPC_GPIO2->FIOCLR0 = 0x0f; // 4 gpios output low
}

int main()
{
	unsigned char val;
	uint32_t i;

	SystemInit();
	key_init();
	led_init();

	while(1)
	{
		val= key_scan();
		delay(1);

		if(val == 0) //no key push down led off
			LPC_GPIO2->FIOSET0 = 0x0f;

		if(val ==1) // push key2 down led on
		{
			LPC_GPIO2->FIOCLR0 = 0x0f;
			delay(200);
		}

		if(val == 2) //key1 push down leds flashing
		{
			for(i=0;i<4;i++)
			{
			LPC_GPIO2->FIOCLR = 1<<i;
			delay(10);
			}
			LPC_GPIO2->FIOSET0 = 0x0f;
			delay(10);
		}
	}
}
