本文详细介绍了AHBRAM模块验证项目的验证框架，包括UVM启动过程、接口传递方式、验证环境搭建以及测试用例设计。重点讲解了UVM如何启动，通过uvm_config_db配置接口，以及自定义VIP、agent、driver、monitor、sequencer和scoreboard的角色和交互。此外，还阐述了不同测试用例的实现策略，如base_test、diff_haddr_test、diff_hsize_test、haddr_word_unaligned_test和reset_w2r_test。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

针对AHBRAM模块验证项目，整理验证框架的搭建方法。

1、UVM是如何启动的

首先要明白uvm平台怎么启动。

在pkg.sv中，通过import uvm_pkg::*;来导入uvm_pkg文件，自动创建uvm_root所例化的对象uvm_top。UVM顶层的类会调用run_test()方法充当UVM世界的核心角色，通过uvm_top调用run_test()方法。

在tb中run_test();启动UVM验证平台，run_test语句会创建一个case实例，得到正确的testname。这里可以指定test名称，也可以在编译时通过加上TETNAME=xxx来指定测试用例。

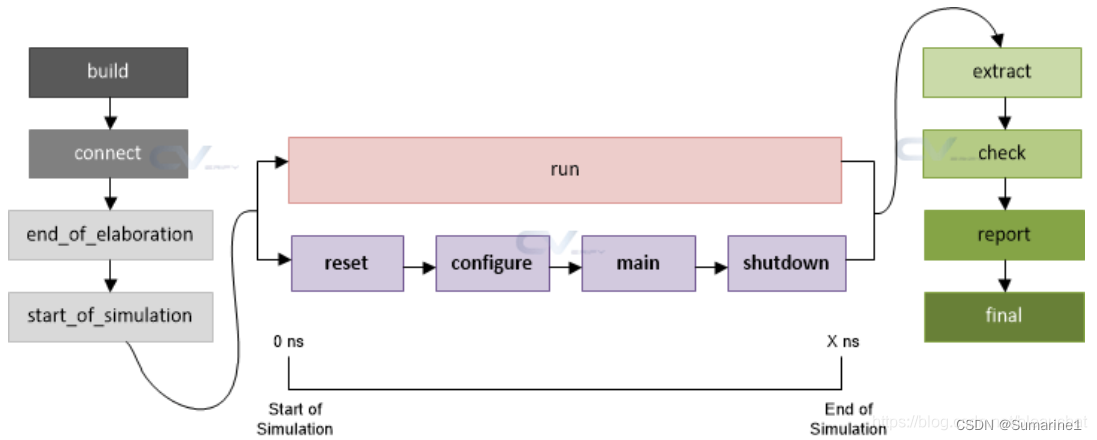

run_test结束后依次执行uvm_test容器中各个component组件中的phase机制，按照顺序：

在run_phase()中，objection机制仿真挂起，通过start启动sequence（每个sequence都有一个body任务，当一个sequence启动后会自动执行body任务），等到sequence发送完毕关闭objection，结束run_phase()。注：uvm_objection提供component和sequence共享的计数器，当所有参与到objection机制中的组件都drop_objection时，计数器清零，才满足run_pha
