openwrt中openvpn多个客户端进行二层传输的配置方法

openwrt中openvpn配置方法

1、说明

1.1已安装好openvpn

openwrt中已安装好openvpn，没安装好的，网上查安装方法；

1.2配置的目的

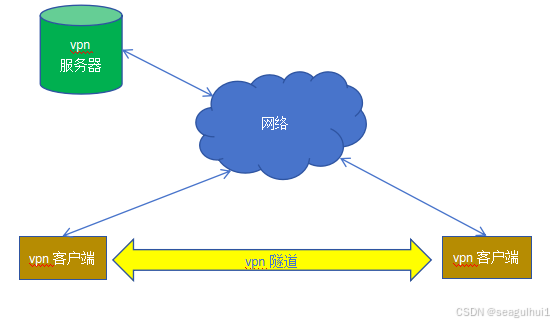

　　利用openvpn协议，通过vpn服务器作为数据转发通道，将多个vpn客户端通过vpn隧道进行二层连接，相当于网线直连；可以这么理解：当配置好服务端和客户端后，就相当于一个不受物理位置影响的具大的交换机，服务端相当于交换机的主控，用于控制转发数据，每个客户端的vpn隧道出口(一般是tap设备绑定的LAN口)相当于交换机的一个端口，每个客户端之前的通信就相当于交换机中各个端口之间的通信(二层通信)。

２、openvpn证书配置

2.1配置 easy-rsa

1）找一台linux服务器进行如下操作指令：
wget https://github.com/OpenVPN/easy-rsa/archive/v3.0.7.zip
unzip easy-rsa-3.0.7.zip
cd easy-rsa-3.0.7/easyrsa3
cp -a vars.example vars

2）修改vars文件，根据需要去掉注释，并修改对应值；或者直接在文件末尾追加如下信息：
set_var EASYRSA_REQ_COUNTRY “CN” # 国家
set_var EASYRSA_REQ_PROVINCE “BJ” # 省
set_var EASYRSA_REQ_CITY “BeiJing” # 城市
set_var EASYRSA_REQ_ORG “Ystar” # 组织
set_var EASYRSA_REQ_EMAIL “yushuai@ystar.io” # 邮箱
set_var EASYRSA_REQ_OU “Ken” # 拥有者
set_var EASYRSA_KEY_SIZE 2048 # 长度
set_var EASYRSA_ALGO rsa # 算法
set_var EASYRSA_CA_EXPIRE 36500 # CA证书过期时间，单位天
set_var EASYRSA_CERT_EXPIRE 36500 # 签发证书的有效期是多少天，单位天

2.2生成服务端和客户端证书

1）初始化与创建CA根证书
./easyrsa init-pki
初始化，会在当前目录创建PKI目录，用于存储一些中间变量及最终生成的证书
./easyrsa build-ca
在这部分需要输入PEM密码 PEM pass phrase，输入两次，此密码必
须记住，不然以后不能为证书签名。 还需要输入common name 通用
名，如：openvpen，这个你自己随便设置个独一无二的。

2）生成服务端证书
./easyrsa build-server-full server nopass
为服务端生成证书对并在本地签名。nopass参数生成一个无密码的证
书；在此过程中会让你确认ca密码；
./easyrsa gen-dh
创建Diffie-Hellman，确保key穿越不安全网络的命令，时间会有点长，
耐心等待；

3）生成客户端证书
生成多个客户端证书：
#无密码，实际应用中不推荐，客户端有密码可提高安全性
./easyrsa build-client-full client nopass

#让你输入密码，后续VPN连接时会使用
./easyrsa build-client-full ken

为客户端生成证书对并在本地签名。nopass参数生成一个无密码的证书；在此过程中都会让你确认ca密码；

为了提高安全性，生成ta.key(也可以不配)：
openvpn --genkey --secret ta.key
加强认证方式，防攻击。如果配置文件中启用此项(默认是启用的)，就
需要执行上述命令，并把ta.key放到/etc/openvpn/server目录。配置文件
中服务端第二个参数为0，同时客户端也要有此文件，且client.conf中此指
令的第二个参数需要为1。【服务端有该配置，那么客户端也必须要有】；

4）整理证书
服务端证书：
ca.crt： 在 pki目录下
server.key： 在pki/private 目录下
server.crt： 在pki/issued 目录下
dh.pem： 在pki目录下
ta.key： 在easyrsa3目录下(可以不使用这个证书)

客户端证书：
ca.crt： 在 pki目录下(和服务端的一样)
client.key： 在pki/private 目录下
client.crt： 在pki/issued 目录下

3、openvpn服务端

3.1界面配置vpn

1）进入VPN->OpenVPN中，找到Template based configuration(配置模板)选择：Server configuration for an ethernet bridge VPN 这个模块，输入名字，添加：

2）点击编辑，进入配置：

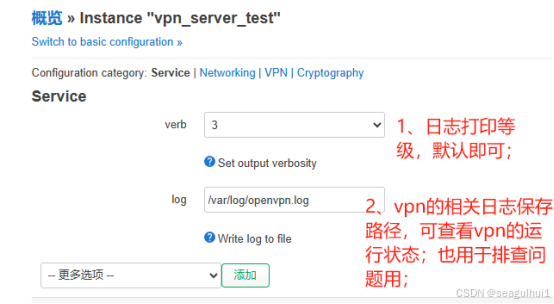

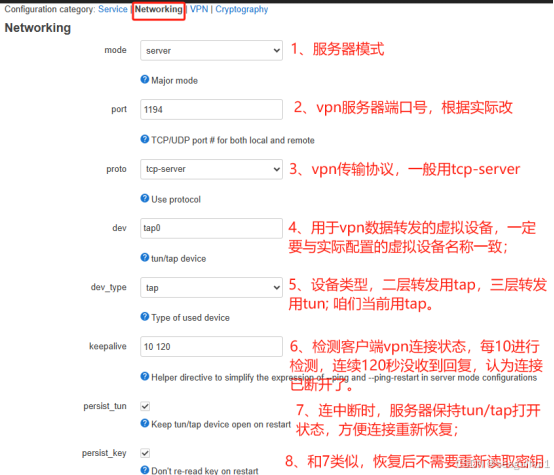

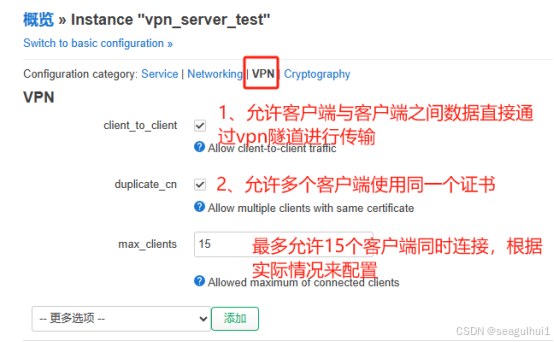

3）按如下配置信息进行配置，其中模块自带的“不需要”的选项自行通过“–remove --”或者清空内容或者去掉勾进行移除(注：要保存并应用才生效)，如果模块不存在的选项，通过“更多选项”进行“添加”；

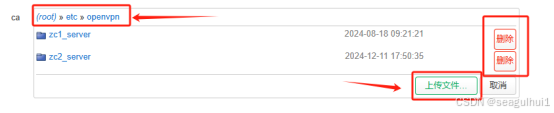

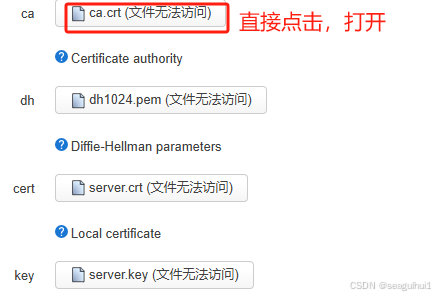

4）TLS证书的上传：

在“上传文件”界面可以按实际情况进行如下操作：
①如果正确的证书在系统里在，直接在对应的目录里选择即可；
②如果需要上传新的证书，先打开目标目录，然后选择本地电脑上的证书进行上传即可，原来不用的证书可以保留也可以删除，要注意区分开就行；

3.2启动服务器：

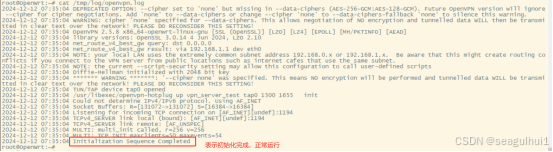

确认是否启动成功：
1）通过ssh连接到openwrt系统中，使用指令：
cat /tmp/log/openvpn.log

2）如果启动失败，通过log上打提示进行解决问题；
有可能如下原因：①与服务端的网络不通；②服务器的端口号不对；③证书不正确；

3.3配置tap二层转发虚拟设备：

openvpn中的二层转发数据都是通过tap这个虚拟的网络设备进行二层转发的，所以在实际使用中，如果openwrt系统中的lan口的数据需要通过openvpn隧道进行二层数据的转发，一定要将lan口绑定tap，才可以进行转发：

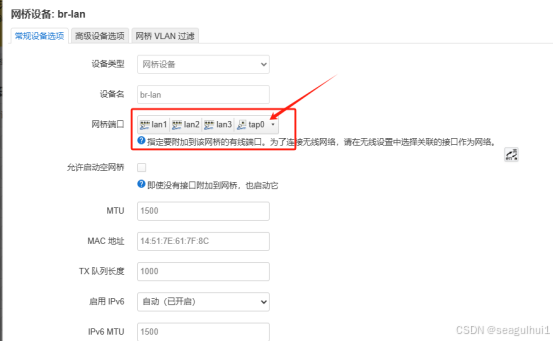

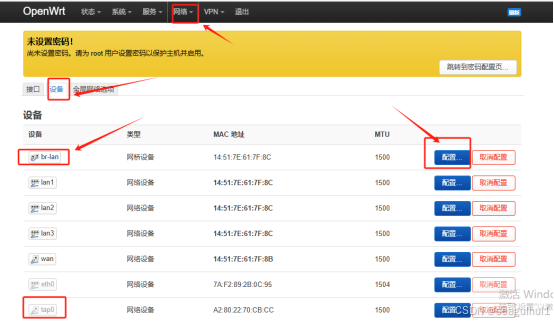

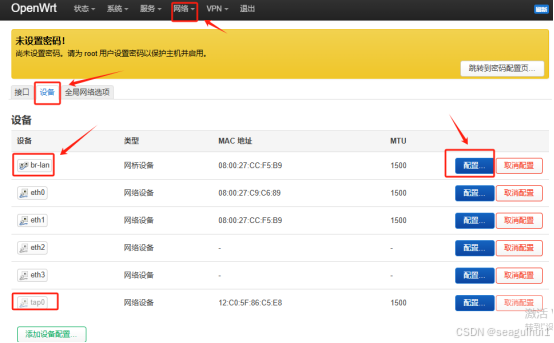

1）在“网络”->“接口”->“设备”中将br-lan 这个网桥设备绑定tap设备tapx（x是数字，根据实际情况配置），作为服务器可以不绑lan口；

3.4 关于公网IP要求

如果vpn需要在公网上使用，那么vpn的服务器需要拥有公网IP，确保能让在内网的vpn客户端能正常访问；当然，也可以使用域名方式进行访问；

3、openvpn客户端

4.1界面配置vpn

1）进入VPN->OpenVPN中，找到Template based configuration(配置模板)选择：Server configuration for an ethernet bridge VPN 这个模块，输入名字，添加：

2）点击编辑，进入配置：

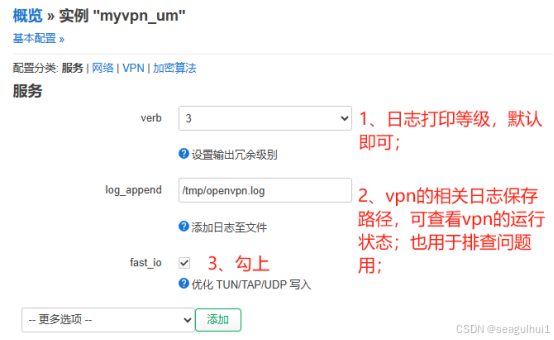

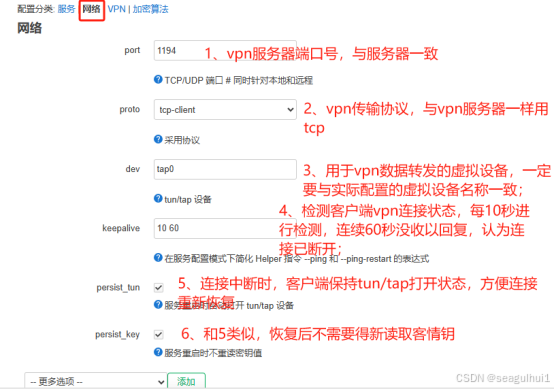

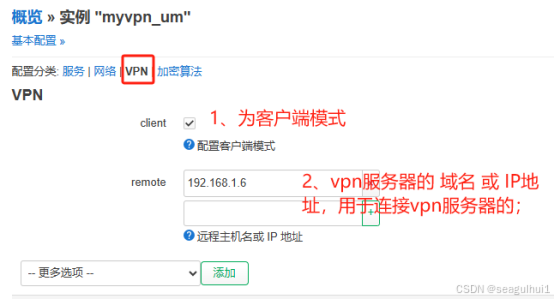

3）按如下配置信息进行配置，其中模块自带的“不需要”的选项自行通过“–remove --”或者清空内容或者去掉勾进行移除(注：要保存并应用才生效)，如果模块不存在的选项，通过“更多选项”进行“添加”；

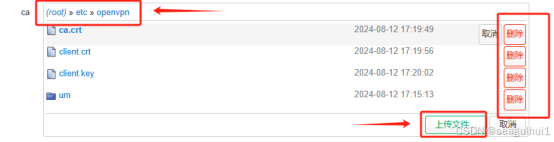

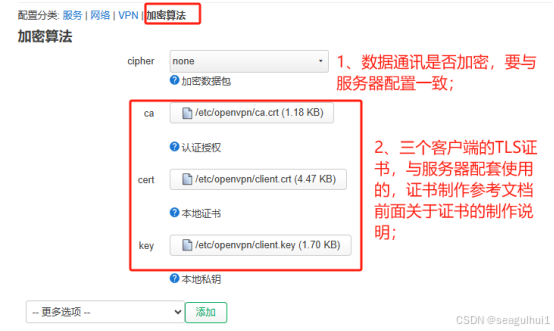

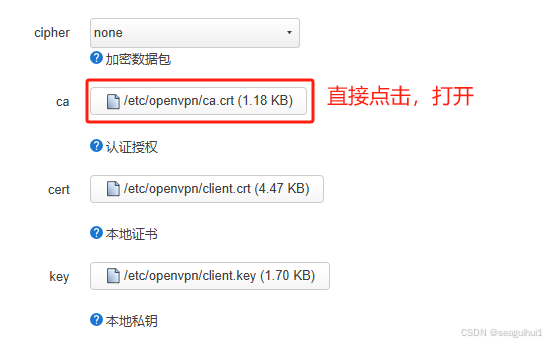

4）TLS证书的上传：


在“上传文件”界面可以按实际情况进行如下操作：
①如果正确的证书在系统里在，直接在对应的目录里选择即可；
②如果需要上传新的证书，先打开目标目录，然后选择本地电脑上的证书进行上传即可，原来不用的证书可以保留也可以删除，要注意区分开就行；

4.2启动服务器：

确认是否启动成功：

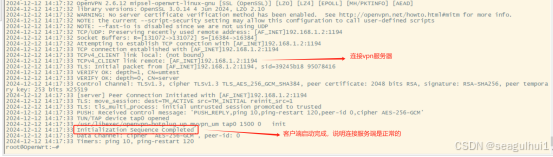

１）通过ssh连接到openwrt系统中，使用指令：
cat /tmp/openvpn.log

2）如果启动失败，通过log上打提示进行解决问题；
有可能如下原因：①与服务端的网络不通；②服务器的端口号不对；③证书不正确；

4.3配置tap二层转发虚拟设备：

openvpn中的二层转发数据都是通过tap这个虚拟的网络设备进行二层转发的，所以在实际使用中，如果openwrt系统中的lan口的数据需要通过openvpn隧道进行二层数据的转发，一定要将lan口绑定tap，才可以进行转发：

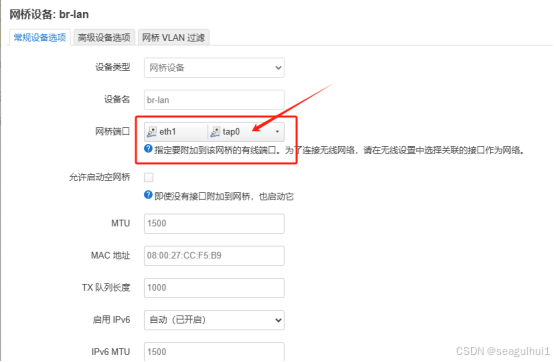

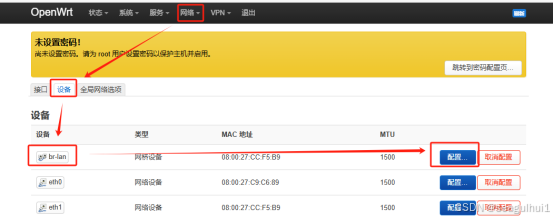

2）在“网络”->“接口”->“设备”中将br-lan 这个网桥设备绑定tap设备tapx（x是数字，根据实际情况配置），作为客户端，还需要绑定一个物理的lan口作为openvpn隧道的出入口，这个绑定的lan口用于传入需要通过vpn隧道进行传输的数据；

5、关于vlan配置

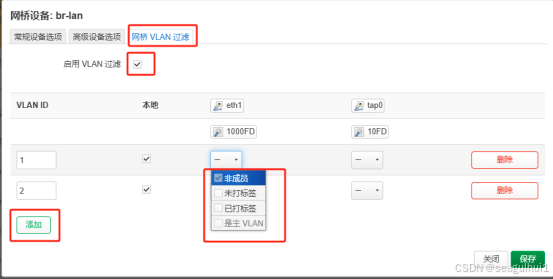

openwrt中，可以对绑在br-lan中的各个接口进行配置vlan，操作路径：网络->接口->设备->br-lan->配置:


配置说明：
VLAN ID： 根据实际情况配置vlan
本地： 默认一定选上，让所有的vlan都可以在本地接口之前转发
非成员： 如果选择非成员，意味着这个接口不属于这个VLAN的，那么VLAN ID将不起作用，接口不会处理带这个VLAN数据的流量；
未打标签：即Utag，和交换机的vlan配置一样；
已打标签：即tag，和交换机的vlan配置一样；
是主VLAN：即pvid，和交换机的vlan配置一致；
