本文讲述一个网络数据包从到达物理网卡，一直到中断注入给VM的整个过程。

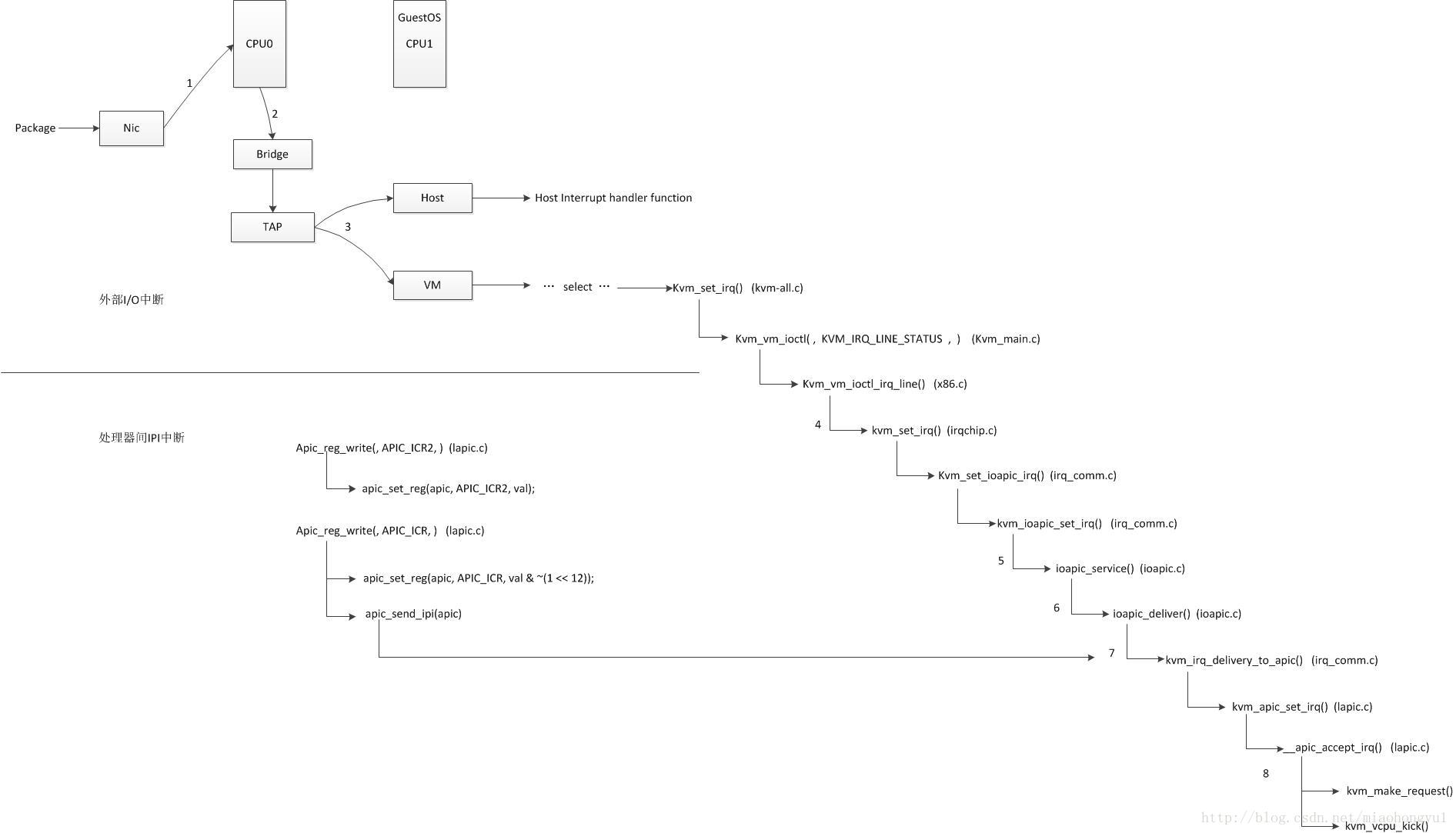

为了讲述清晰，假设宿主物理机有两个物理CPU，分别为CPU0和CPU1。假设GuestOS运行在CPU1上，物理网卡接到数据包后把中断请求发送到CPU0.

1.网络数据包Package到达物理网卡NIC， NIC收到数据包后，向CPU0发送中断请求，通知CPU0有网络数据包到达。

2.CPU0收到中断请求后，调用中断处理函数，处理这个中断请求。但是，这个数据包可能是发给VM的，所以这里Host不会直接调用Host的中断处理函数，而是会调用QEMU中实现的Bridge（Brigde就是一个网桥）。Bridge会把请求再转发给QEMU模拟的TAP设备。

3.TAP设备会进行判断这个请求是发给谁的，如果是发给Host的，则直接调用Host的中断处理函数；如果是发给VM的，那么就会TAP就会调用一系列函数，比如select，知道调用到kvm_vm_ioctl(, KVM_IRQ_LINE_STATUS,)。到此为止，QEMU模拟结束，开始进入KVM执行。

4.kvm_set_irq() (irqchip.c)函数说明

int kvm_set_irq(struct kvm *kvm, int irq_source_id, u32 irq, int level,bool line_status){
...
if (irq < irq_rt->nr_rt_entries)
/*提取中断路由表中对应的中断路由实体，map[irq]是一个对应中断的路由实体表头结点，这里遍历它能够得到所有对应的路由实体。*/
hlist_for_each_entry(e, &irq_rt->map[irq], link)
while(i--) {
int r;
/*触发对应路由实体的触发函数，这个函数在之前的安装中断路由的时候已经注册，注册函数是 <span style="color: rgb(51, 51, 51); font-family: Arial; font-size: 14px; line-height: 26px; text-align: -webkit-left; ">setup_routing_entry() </span>*/
r = irq_set[i].set(&irq_set[i], kvm, irq_source_id, level);
if (r < 0)
continue;
ret = r + ((ret < 0) ? 0 : ret);
}
return ret;
}

由 setup_routing_entry() (在irqchip.c中)代码，可知上面ira_set[i].set(..) 调用的就是kvm_set_ioapic_irq().

具体注册路径为：setup_routing_entry() -->kvm_set_routing_entry()-->e->set = kvm_set_ioapic_irq()

5. ioapic_service()说明

static int ioapic_service(struct kvm_ioapic *ioapic, unsigned int idx,
bool line_status)
{
union kvm_ioapic_redirect_entry *pent;
int injected = -1;
/*读取“中断重定向表”*/
pent = &ioapic->redirtbl[idx];
/*检查中断是否被屏蔽，如果被屏蔽，则不触发中断*/
if (!pent->fields.mask) {
/*发送到LAPIC*/
injected = ioapic_deliver(ioapic, idx, line_status);
if (injected && pent->fields.trig_mode == IOAPIC_LEVEL_TRIG)
pent->fields.remote_irr = 1;
}
return injected;
}

6.ioapic_deliver()

这个函数主要功能：读取中断重定向表，设置中断请求的dest_id, vector,dest_mode等请求信息，然后再调用kvm_irq_delivery_to_apic()把中断请求发送给LAPIC

7.kvm_irq_delivery_to_apic()函数

这是一个非常关键的函数！是一个枢纽函数，无论IOAPIC发给LAPIC中断请求（外部I/O中断），还是LAPIC发个LAPIC中断请求（IPI中断），最后都是调用的这个函数！

这个函数的功能有：根据传入的参数irq，获取目标LAPIC编号dest_id，再根据dest_id找到其对应的vcpu，最后调用kvm_apic_set_irq() 设置目标LAPIC的中断请求寄存器。

8.__apic_accept_irq()

函数功能：向lapic添加一个Pending IRQ

首先根据delivery_mode选择添加的方式，基本都会调用下面两个函数：

kvm_make_request(..,vcpu): 这个函数就是向目标vcpu添加一个reqest请求。当目标vcpu再次enter_guest时，check到这个中断请求，进行中断注入，vcpu重新运行，捕获这个中断。

kvm_vcpu_kick(vcpu)：这个函数的功能就是，判断vcpu是否正在物理cpu上运行，如果是，则让vcpu退出，以便进行中断注入。

----------------------------------------

到此为止，kvm模拟的IOAPIC, LAPIC就结束了。下面就是vcpu_enter_guest()进行中断注入的过程了

----------------------------------------

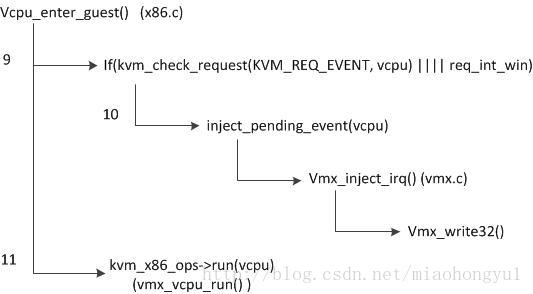

9.vcpu_enter_guest()

当vcpu再次被调度进行vm_entry时，就会执行这个vcpu_enter_guest()函数。

在vcpu run之前，会调用kvm_check_reqest(KVM_REQ_EVENT,vcpu)检查是否有中断请求需要注入。

在上面8中，调用过kvm_make_request()，所以这里if (kvm_check_request(KVM_REQ_EVENT, vcpu) || req_int_win)条件判断成立，执行下面的inject_pending_event(vcpu)

10.inject_pending_event()

这个函数的功能就是，把中断请求写入到目标vcpu的中断请求寄存器。最后就是写VMCS中断的irq寄存器。

调用为kvm_x86_ops->set_irq(vcpu)，这正调用的就是vmx_inject_irq()

在static struct kvm_x86_ops vmx_x86_ops ={ .. .set_irq = vmx_inject_irq }.

vmx_inject_irq() 调用vmx_write32() 写VMCS 的IRQ寄存器。

11. vmx_vcpu_run()

vcpu_enter_guest()最后调用 vmx_vcpu_run(), vcpu开始执行。

在执行前，会读取VMCS中的寄存器信息，由于前面写了IRQ，所以vcpu运行就会知道有中断请求到来，再调用GuestOS的中断处理函数处理中断请求。

----------------------

到此，从一个网络包到达网卡，到qemu 和kvm模拟中断，到中断注入给vcpu，再到vcpu运行发现中断，调用中断处理函数，完整过程大概如此。

----------------------

处理器间IPI中断

IPI中断处理过程要简单的多。

LAPIC中有两个重要的寄存器：

LAPIC_ICR: 存放中断向量

LAPIC_ICR2: 存放中断请求目标

如果一个vcpu0要个vcpu1发IPI中断，vcpu0只要调用apic_reg_write()写LAPIC的这两个寄存器就可以了。

再调apic_sent_ipi()-->kvm_irq_deliver_to_apic()

中断注入
中断注入实际是向客户机CPU注入一个事件，这个事件包括异常和外部中断和NMI。异常我们一般看作为同步，中断被认为异步。
硬件具体实现就中断注入实际就是设置VMCS中字段VM-Entry interruption-infomation字段。中断注入实际在VM运行前完成的，具体代码如下：
static int vcpu_enter_guest(struct kvm_vcpu *vcpu) {
    inject_pending_event(vcpu);
}
vcpu_enter_guest函数运行虚拟机，运行虚拟机代码已省掉。中断注入实际在VM运行前，接下来看看具体如何注入。
static void inject_pending_event(struct kvm_vcpu *vcpu)
{
   if (vcpu->arch.nmi_injected) {
                kvm_x86_ops->set_nmi(vcpu);
                return;
        }

   if (vcpu->arch.interrupt.pending) {
                kvm_x86_ops->set_irq(vcpu);
                return;
        }
     /* try to inject new event if pending */
        if (vcpu->arch.nmi_pending) {
                if (kvm_x86_ops->nmi_allowed(vcpu)) {
                        vcpu->arch.nmi_pending = false;
                        vcpu->arch.nmi_injected = true;
                        kvm_x86_ops->set_nmi(vcpu);
                }
        } else if (kvm_cpu_has_interrupt(vcpu)) {
                if (kvm_x86_ops->interrupt_allowed(vcpu)) {
                        kvm_queue_interrupt(vcpu, kvm_cpu_get_interrupt(vcpu),
                                            false);
                        kvm_x86_ops->set_irq(vcpu);
                }
        }

}
首先用户态实现中断控制器，不可屏蔽中断和其他中断注入过程。用户态中断采集在qemu代码中实现
判断是否有等待注入中断，存在话立即注入
接下来内核态模拟的中断控制器，中断注入过程，不可屏蔽中断和其他中断注入过程。
判断KVM内核态是否有不可屏蔽中断，有并且客户机cpu允许中断话，注入中断到客户机cpu中。
判断KVM内核态是否有中断，有中断并且客户机cpu允许中断话，获取优先级高中断进行排队，注入中断到客户机cpu中。
另外一个情况，如果有中断但是客户机不允许中断，只能等待下一下中断注入。如果下一次有更高级别中断发生，该中断还是不能注入而选择更高级别中断注入。
