FLUKE DSX-602 CH设置参照的方法及注意事项

FLUKE DSX-602 CH能提供Cat 3 / Class C 到 Cat 6A / Class EA 铜缆、双绞线结构布线的基本认证，因其价格便宜，性价比极高，深受网络测试工程师的青睐。本期山东朗坤小编给大家讲一下FLUKE DSX-602 CH缆测试仪如何去设置参照，以及设置参照时的注意事项。

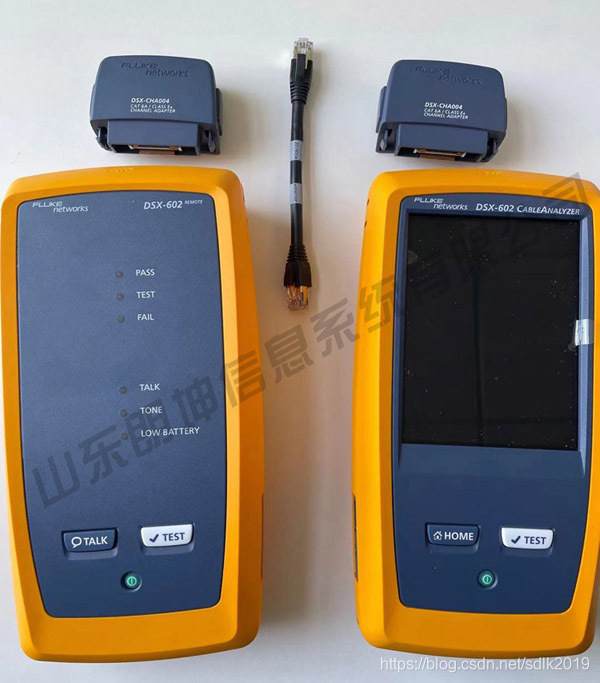

首先给大家看一下要用到的设备及配件（图1）：两个通道适配器，一个主机，一个远端，一根设备自带的设置基准的跳线。

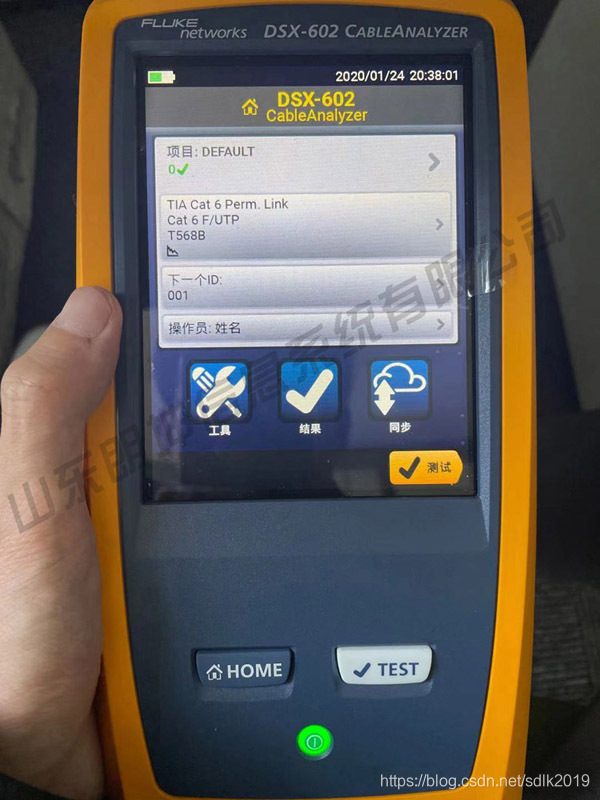

我们先将FLUKE DSX-602 CH主机和远端开机，主机开机界面（图2）

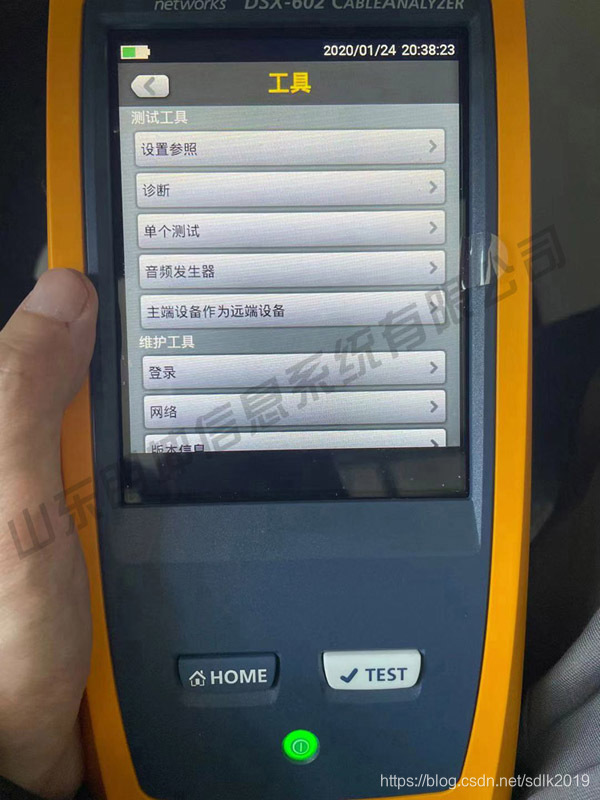

点击左下角的工具，进入设置界面（图3）：

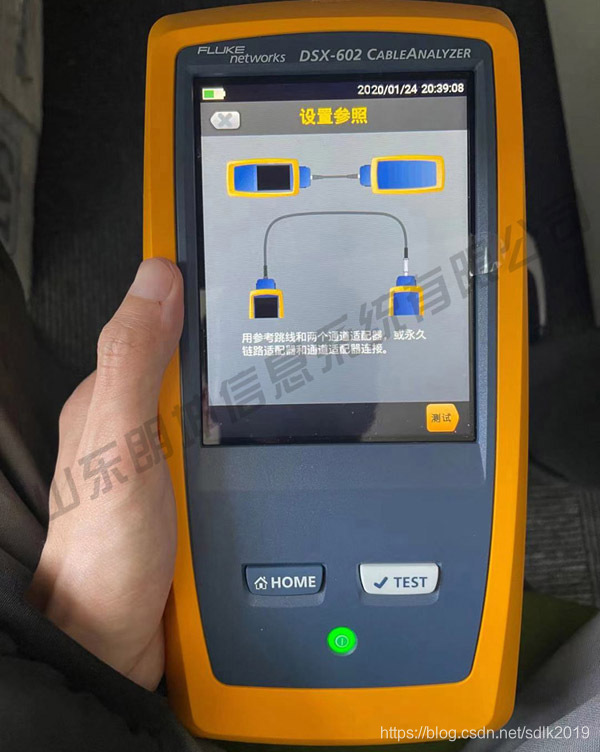

点击最上边的设置参照，进入到设置参照（图4）

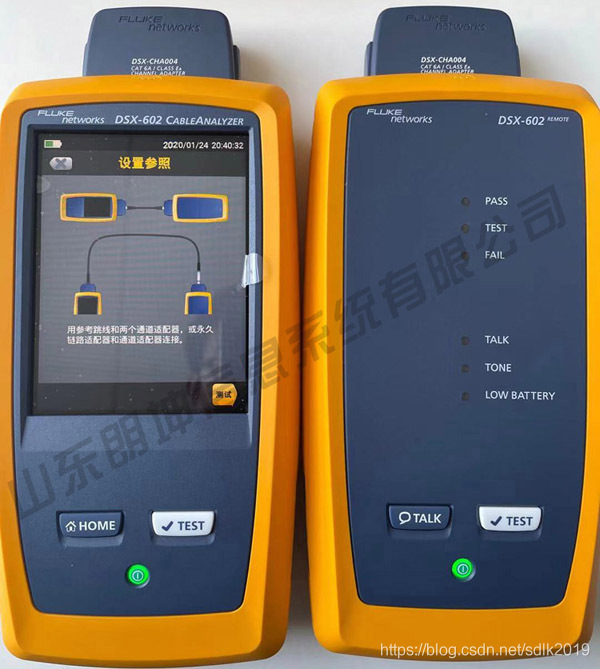

按照图示，进行操作，由于我们只准备了自带的跳线，所以我们选择最上边的操作图示将其连接，首先我们先安装通道适配器（图5）

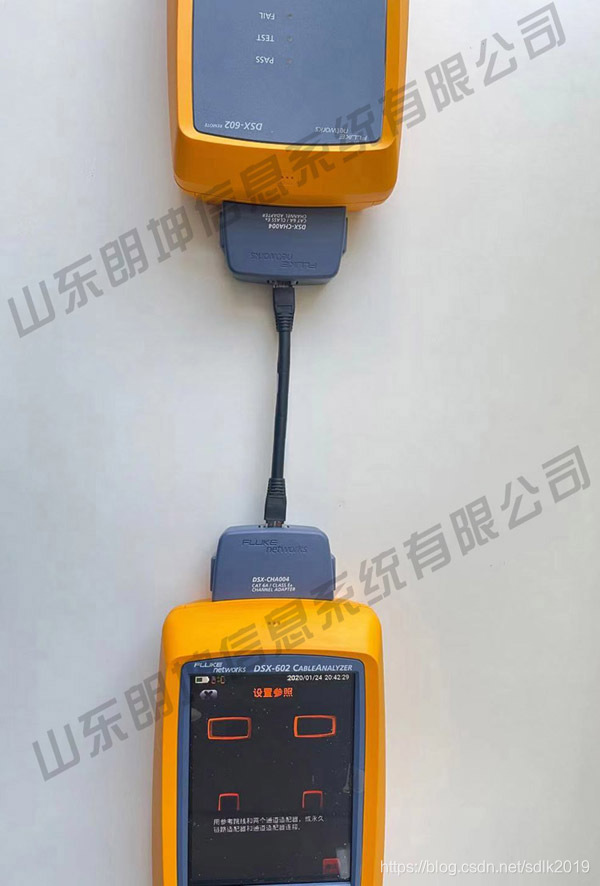

然后将设备自带的跳线连接（图6）

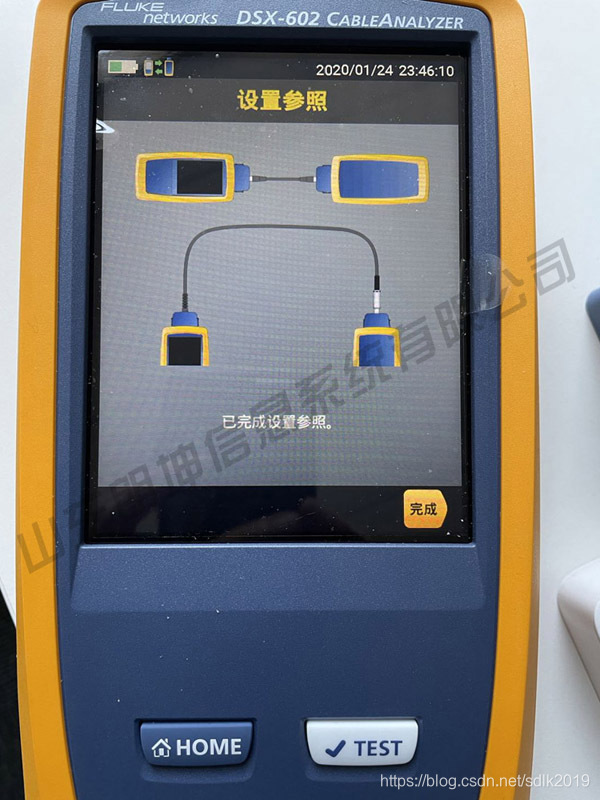

点击主机右下角的测试按钮，会显示正在测试，最后屏幕会出现已完成设置基准（图7）。点击右下角的完成即可。

在这里我们需注意的是在拔插跳线的时候，应该小心去拔插，否则会损坏跳线。注意要用自带的跳线去设置基准，不要用别的。
