FLUKE DSX2-5000、8000 CH外部串扰测试方法和策略

外部串扰(Alien Crosstalk)是10G网络给布线系统带来的新话题。外部串扰也称AXT，是在线缆捆绑、端口堆叠的情况下产生的电磁噪声，简单地讲就是相邻线缆对被测线对的噪音耦合。

执行外部串扰测试之前，必须利用福禄克DSX网线测试仪FLUKE DSX2-5000、DSX2-8000 CH对电缆束中的每条电缆进行自动测试。自动测试会告诉您是否每条电缆都能支持 IEEE 802.3 10GBASE-T 标准。还能测量 AxTalk 分析仪所需的插入损耗，以计算 PS ANEXT 和 PS AACR-F 的通过/失败限值。此外，AxTalk 分析仪还能让您从 LinkWare 数据库中选择受干扰链路和干扰链路。

网线的外部串扰测试需要测试的参数是PS ANEXT和PS AACR-F。

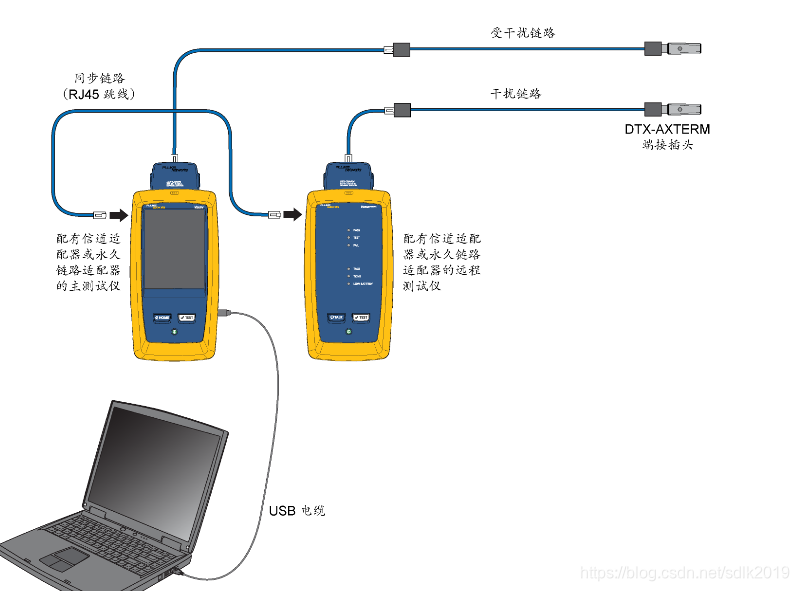

一、PS ANEXT 干扰链路测试

PS ANEXT 干扰链路测试用于测量近端另一条测试电缆中的线对接收到的近端发射器发送的信号量。AxTalk 能在 1 ～ 500 MHz 频率范围内测量两个布线链路之间全部 16 种线对组合的外部近端串扰。

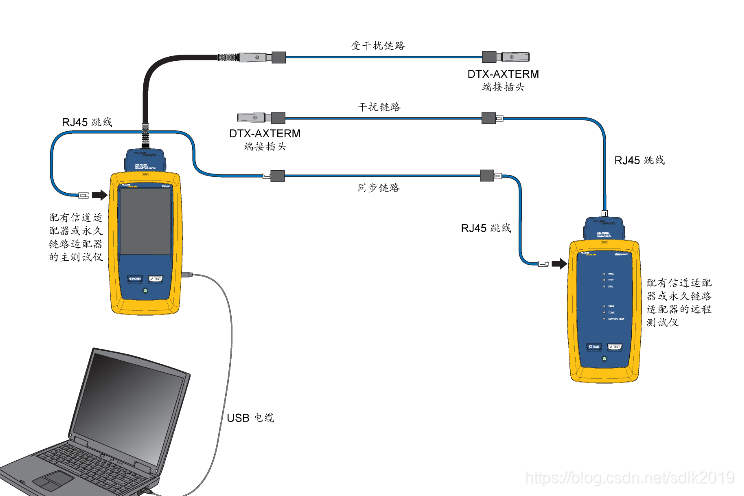

二、PS AACR-F 干扰链路测试

PS AACR-F 干扰链路测试用于测量远端另一条测试电缆中的线对接收到的近端发射器发送的信号量。AxTalk 能在 1 ～ 500 MH
