OS: Android 7.1
Board: RK3399
Kernel: v4.4.55

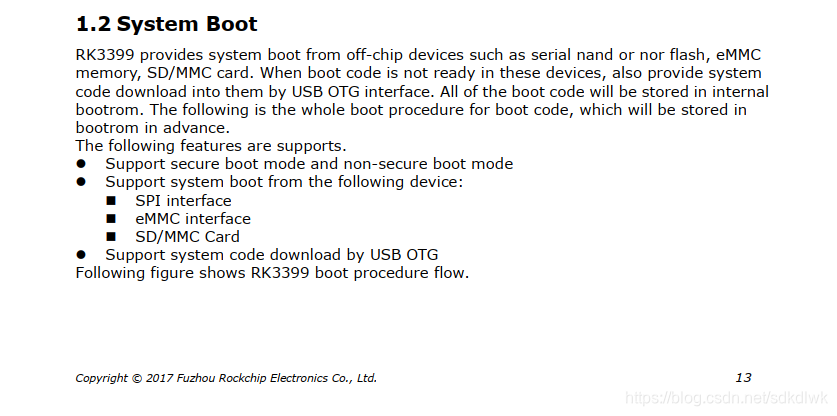

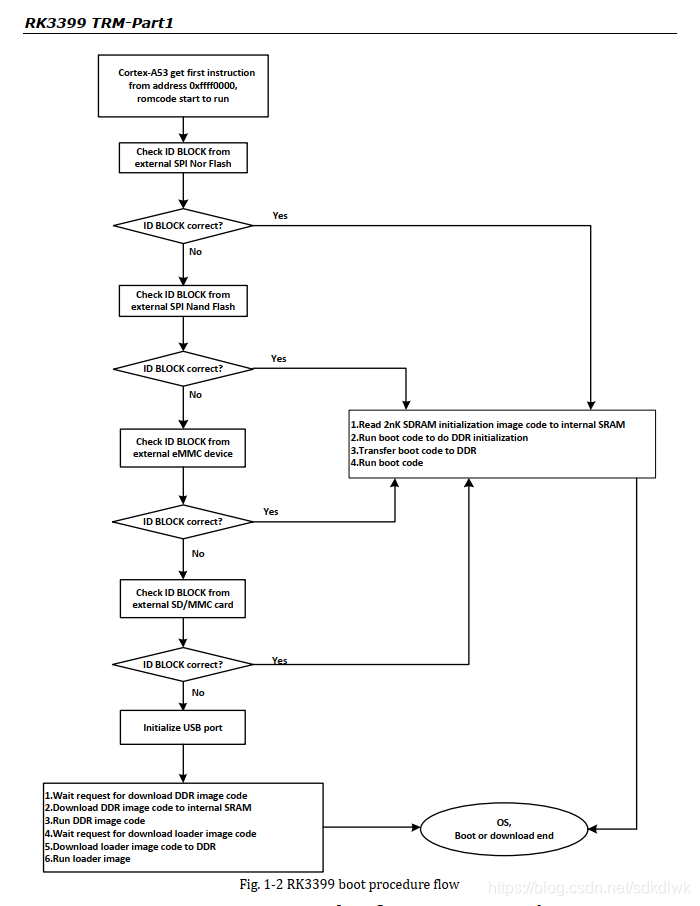

系统可以从eMMC, SD, Flash开机， bootRom中存有boot code, 加载流程如下：





参考：Rockchip_RK3399TRM_V1.4_Part1-20170408.pdf
