本文介绍了如何在Origin软件中结合LaTex、Miktex和MathType来绘制数学公式和图形。首先，需要下载并安装LaTexApp、Miktex和OAutotrace，然后在Origin中输入数据并绘制图形。接着，通过MathType生成LaTeX公式，将其复制并粘贴到Origin的LaTeX应用中。最后，按照提示安装缺失的sty文件，即可成功插入公式。
部署运行你感兴趣的模型镜像

本文目录

一、前期准备

1.1 下载安装 LaTex App

（1）下载地址

链接：https://www.originlab.com/fileExchange/details.aspx?fid=221

（2）安装

点击上面链接下载LaTeX.opx文件

在这里插入图片描述

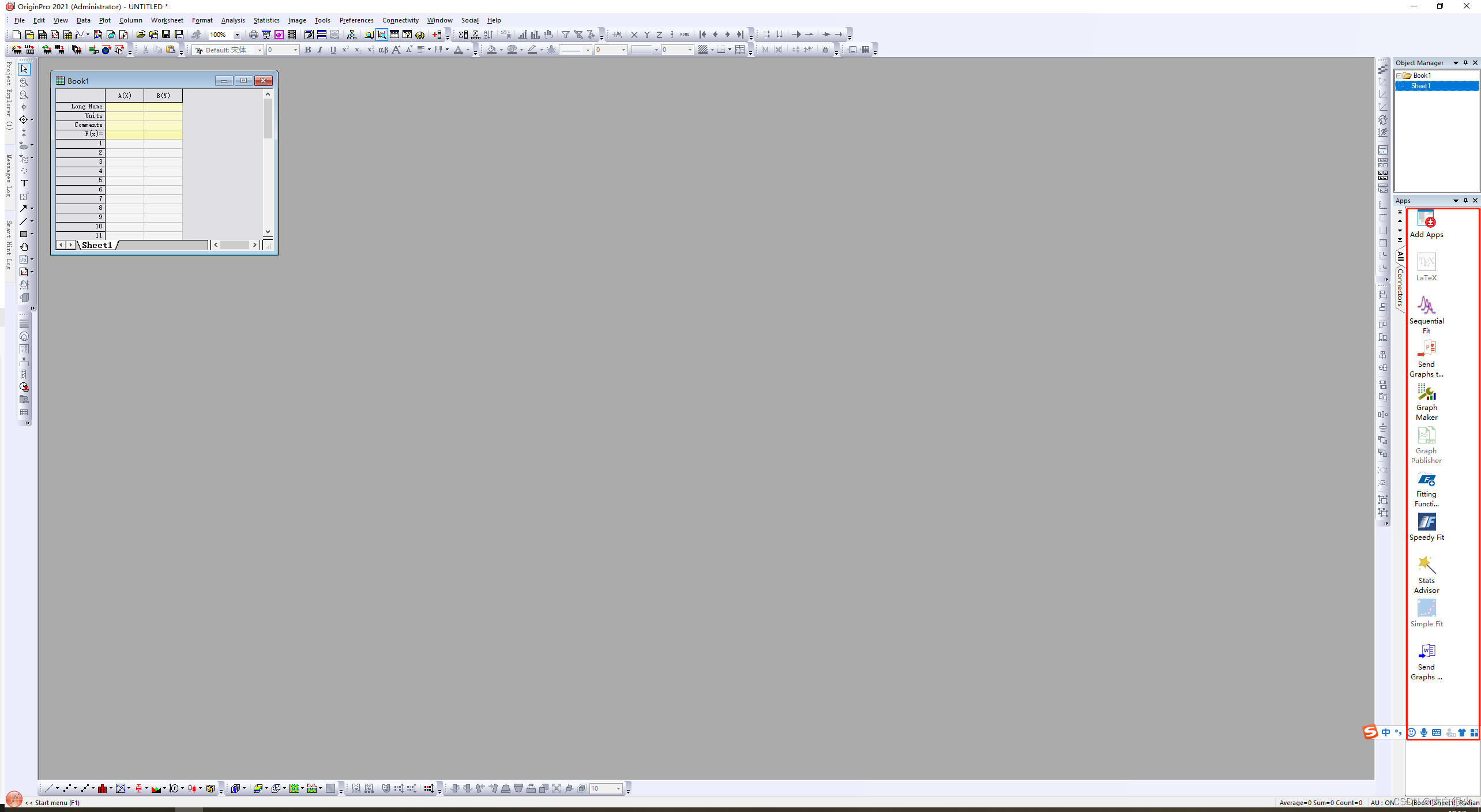

将LaTeX.opx拖拽至origin右侧的Apps进行安装

在这里插入图片描述

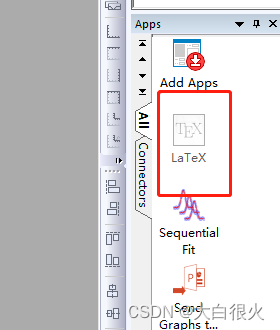

安装完成后如下图

在这里插入图片描述

1.2 下载安装Mikitex

链接：https://miktex.org/download

直接默认安装即可

1.3 下载安装OAutotrace

链接：https://www.originlab.com/index.aspx?go=PRODUCTS&PID=3166
直接默认安装即可

以上文件也可通过优快云下载：https://download.youkuaiyun.com/download/sdbyp/87577114

二、案例：插入LaTeX

案例：拟在origin中画出以下公式对应的折线图
f ( x ) = x 2 − 1 f(x) = \sqrt {{x^2}} - 1 f(x)=x2 ​−1

2.1 在Origin中画出图形

（1）输入数据

在这里插入图片描述

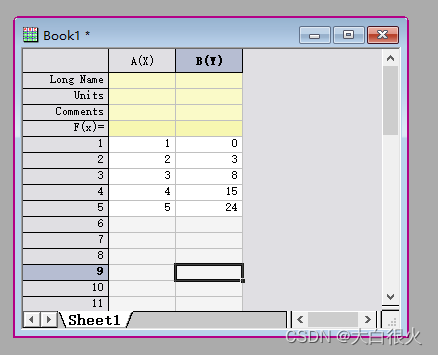

在表中输入对应数据

（2）绘制图形

在这里插入图片描述

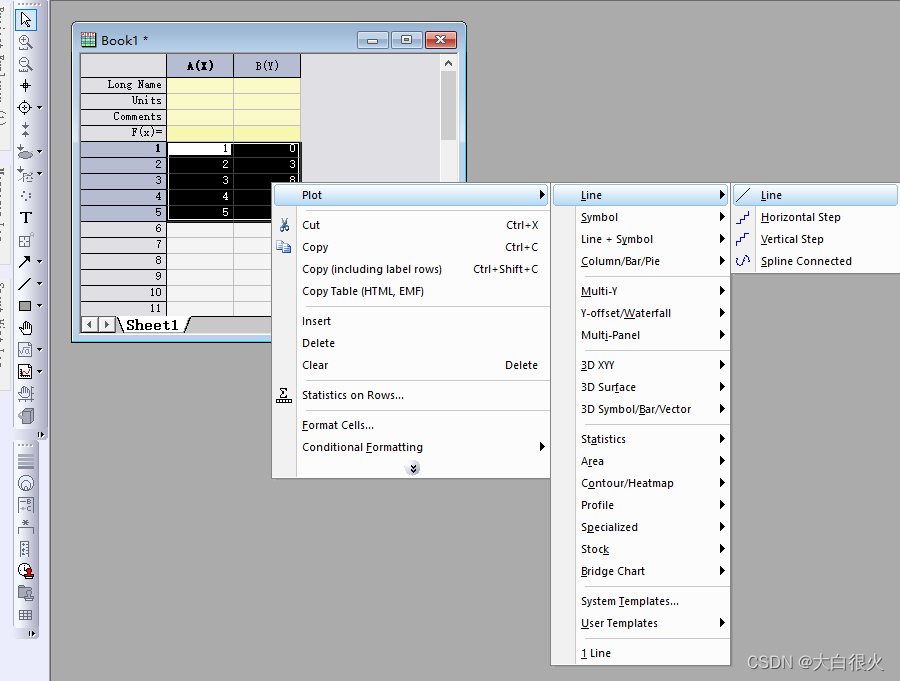

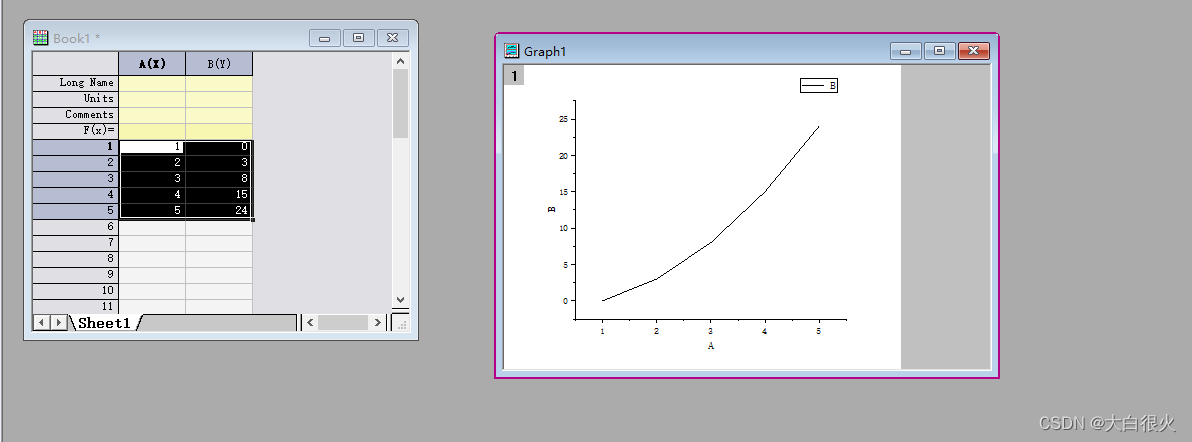

选中数据，右键plot绘制图形

在这里插入图片描述

2.2 利用MathType生成LaTeX公式

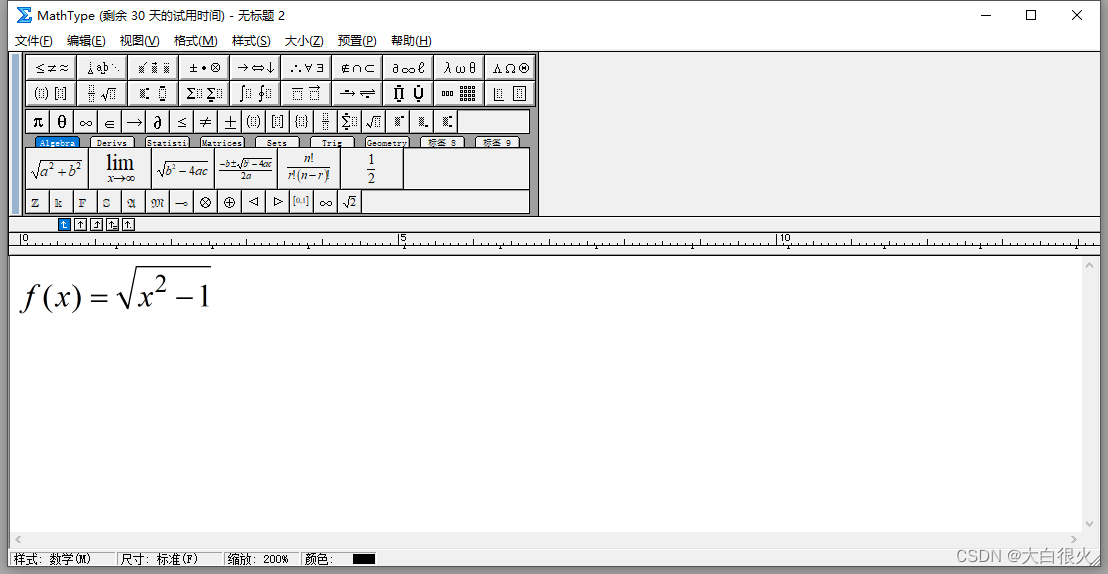

（1）在MathType中输入公式

在这里插入图片描述

（2）复制公式

复制了公式以后生成的文本为：
\[f(x) = \sqrt {{x^2} - 1} \]

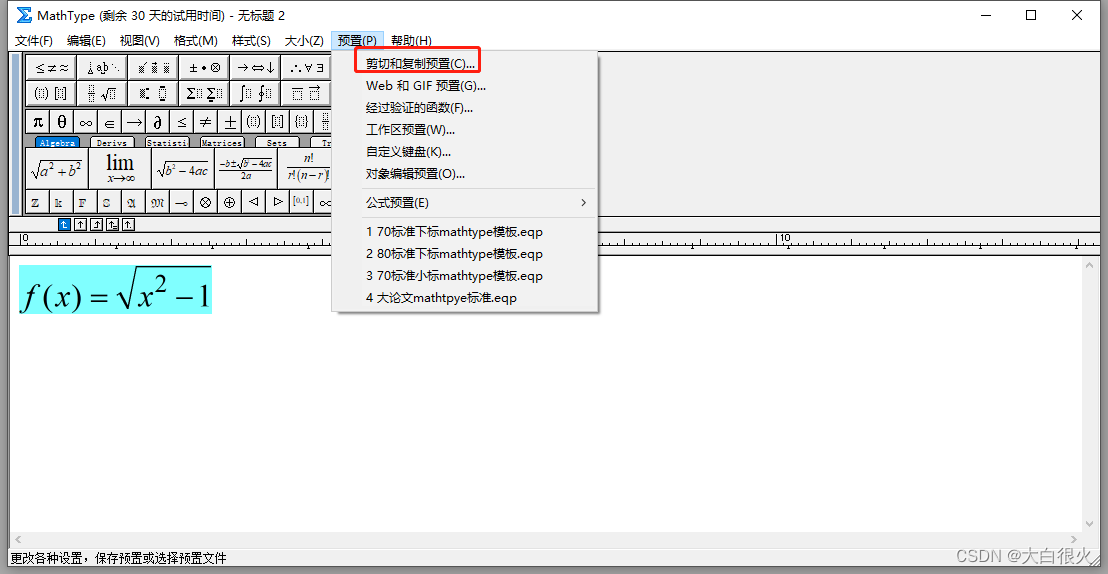

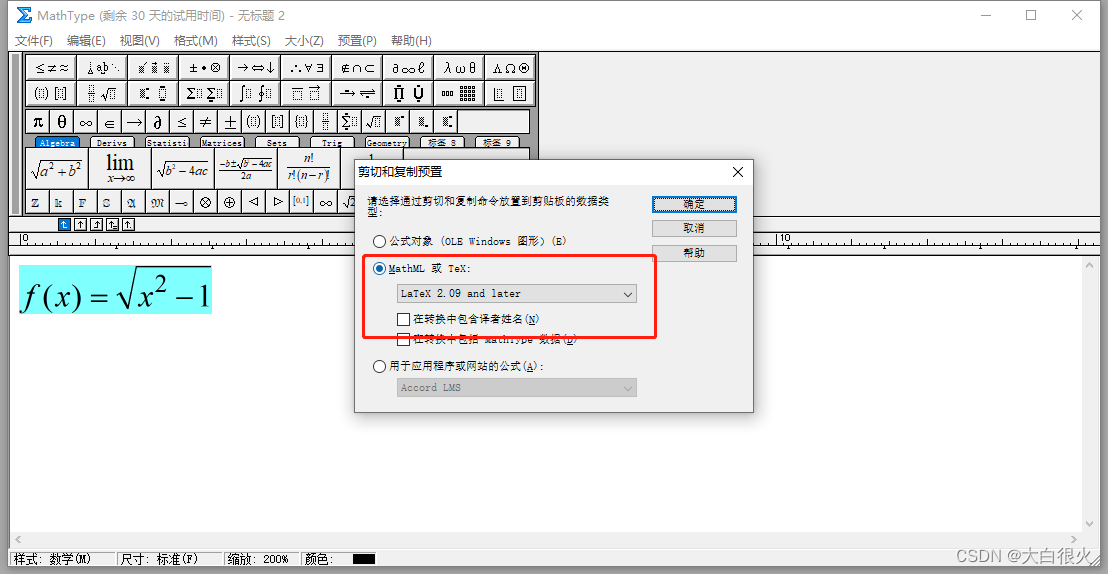

如果不是以上文本，在MathType中依次点击“预置”-“剪切和复制预置”-“MathML或TeX”即可
在这里插入图片描述
在这里插入图片描述

2.3 在Origin中使用LaTex公式

（1）使用LaTeX应用

在这里插入图片描述

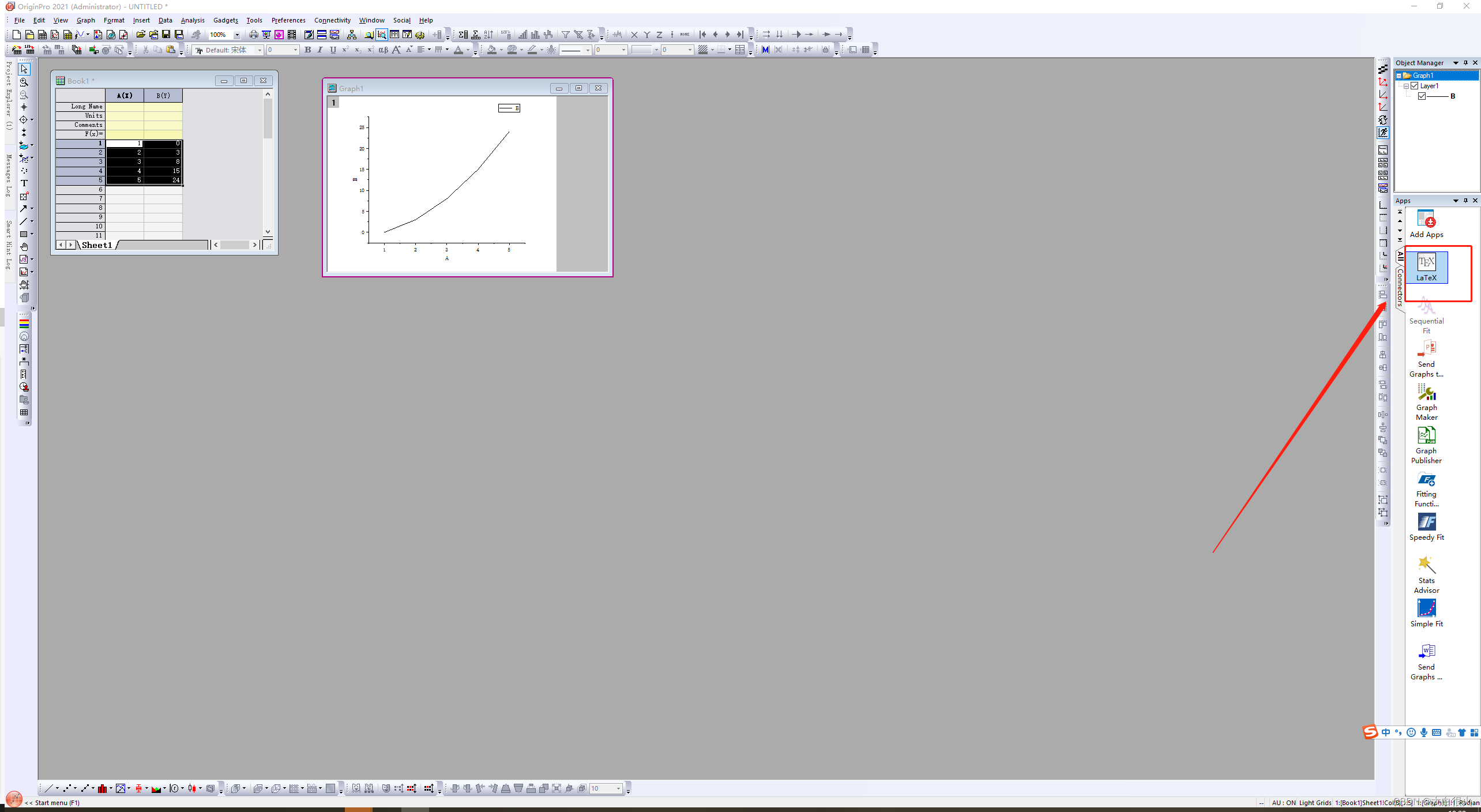

在origin中点击LaTex以使用LaTex应用：

  • 如若是第一使用需要选择MiKTeX路径，我的默认路径为C:\Program Files\MiKTeX\miktex\bin\x64；
  • 输入路径以后，会不停提示缺少各种sty文件，一直点击安装即可。

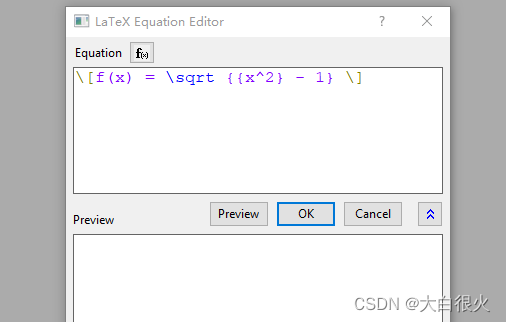

（2）将2.2中生成的公式粘贴入输入框

在这里插入图片描述

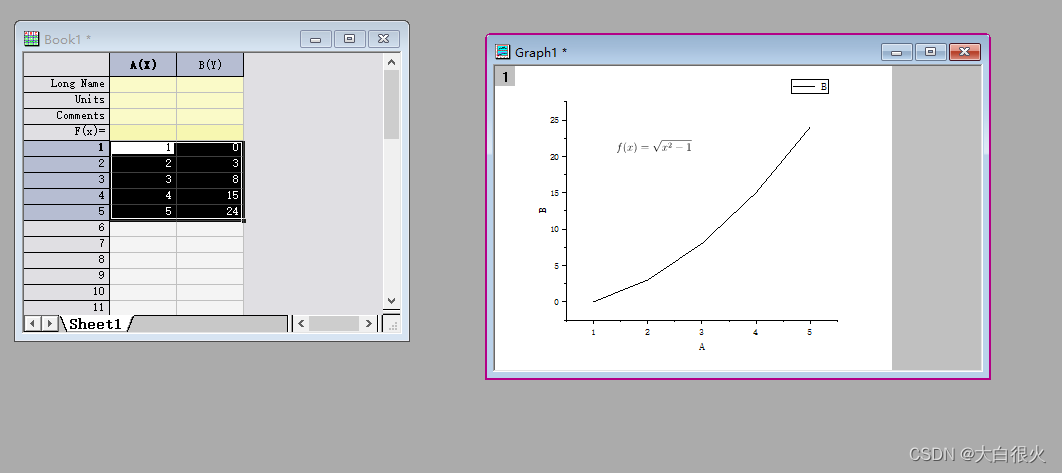

（3）点击OK将公式插入到origin中

在这里插入图片描述
