DR工作原理：
1、client向调度服务器发送请求，调度服务器把数据包转发给web服务器，web服务器直接把数据返回给client。
2、client请的报文头的目的ip是lvs调度器的，web服务器给client返回的源ip不是调度器的ip，所以client会把web发来的数据包丢掉。因此需要把web服务器伪装成lvs调度器。
3、把client伪装成调度器以后会发现，一个网络中出现了好几个相同的ip，此时会出现ip冲突。因此需要把web服务器伪装调度服务器的ip给藏起来（使用lo本地回环网卡），让别的服务器只认为有一个调度服务器的ip。
4、对于lvs调度服务而言，VIP（client使用的ip）一定在副接口上，RIP（用于连接web服务器的ip）一定要在主接口上。因为当lvs把数据包转发给web服务器的时候，默认使用的是主接口的ip，如果使用192.168.4.15（VIP）向web发送数据包，就会和web服务器的192.168.4.15冲突。
LVS-DR大部分工作否是在配置网络环境，具体的集群操作很简单。

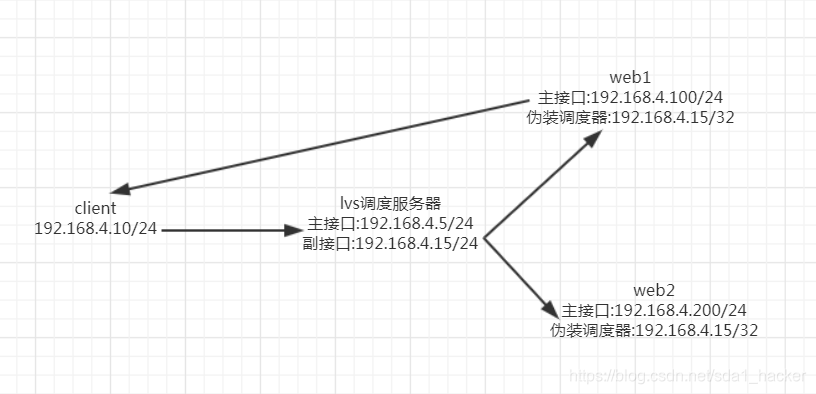

在这里插入图片描述
配置网络环境：

LVS调度器：
	使用nmcli 为主机口配置ip 192.168.4.5

	为网卡创建副接口：
	cp /etc/sysconfig/networl-scripts/ifcfg-eth0{,:0}
	vim /etc/sysconfig/networl-scripts/ifcfg-eth0:0
	TYPE=Ethernet
	BOOTPROTO=none
	NAME=eth0:0
	DEVICE=eth0:0
	ONBOOT=yes
	IPADDR=192.168.4.15
	PREFIX=24
	重启网卡：systemctl restart network
	# 在rhel7和centos7中，network和networkManger同时管理网卡，
	# 如果网卡重启失败，关闭其中的一个就可以了
	# systemctl stop networkManger	#关闭networkManger

为web服务器配置网络环境：
	使用nmcli为web服务配置ip 192.168.4.100

	伪装调度器：
	# 这里不能使用和网络连接的物理网卡，只能使用lo（本地回环网卡），
	# 因为这个网卡只能主机自己识别，不会把伪装的ip暴露给其他主机，防止ip冲突
	cp /etc/sysconfig/network-scripts/ifcfg-lo{,:0}
	vim /etc/sysconfig/network-scripts/ifcfg-lo:0
	DEVICE=lo:0
	IPADDR=192.168.4.15		#伪装调度服务器ip
	NETMASK=255.255.255.255	#子网掩码必须是4个255，让ip变为主机型ip
	NETWORK=192.168.4.15	#网卡所属的网络
	BROADCAST=192.168.4.15	#广播地址
	ONBOOT=yes				#开机启动
	NAME=lo:0

	修改内核参数：（隐藏伪装的ip）
	vim /etc/sysctl.conf
	写入：
	net.ipv4.conf.all.arp_ignore = 1	#对除了lo的所有网卡有效
	net.ipv4.conf.lo.arp_ignore = 1		#仅对lo网卡有效
	net.ipv4.conf.lo.arp_announce = 2	#对除了lo的所有网卡有效
	net.ipv4.conf.all.arp_announce = 2	#仅对lo网卡有效
	# arp_ignore：
	# 当有主机广播询问谁是192.168.4.15时，arp_ignore = 1表示不回答，（隐藏ip）
	# 当有主机广播询问谁是192.168.4.15时，arp_ignore = 0表示回答，（暴露ip）
	# 当有主机广播询问谁是192.168.4.100时，arp_ignore = 1/0，都表示回答
	# 简答来说arp_ignore = 0回答所有，arp_ignore = 1该回答的回答、不该回答的不回答

	# arp_announce：
	# arp_announce = 2 表示不向任何主机主动声称自己的ip
	# arp_announce = 0 表示主动向其他主机声称自己的ip
	# arp_announce = 1 介于0和2之间。。。

	刷新/etc/sysctl.conf：
	sysctl -p

创建LVS集群：

	yum -y install ipvsadm
	ipvsadm -A -t 192.168.4.15:80 -s wrr	#创建集群，使用wrr调度
	ipvsadm -a -t 192.168.4.15:80 -r 192.168.4.100:80 -w 1 #默认是dr，权值1
	ipvsadm -a -t 192.168.4.15:80 -r 192.168.4.200:80 -w 1 #默认是dr，权值1

LVS健康检查：
LVS不具有健康检查功能，如果一台real server坏掉，那么客户机发送的请求就会变得无效了。如果想要检测real server是否坏掉，就需要自己定义脚本。

#!/bin/bash
VIP=192.168.4.15
RIP1=192.168.4.100
RIP2=192.168.4.200
while:
	do
		for ip in RIP1 RIP2
		do
			curl -s http://$ip &> /dev/null
			if[ $? -eq 0 ];then		#可以连接（完好）
				ipvsadm -Ln | grep -q $ip || ipvsadm -a -t $VIP -r $ip	#不存在则添加
			else		#不可以连接（损坏）
				ipvsadm -Ln | grep -q $ip &&  ipvsadm -d -t $VIP -r $ip	#存在则删除
			fi
		done
	sleep 1
	done
