本文介绍了可形变卷积网络（DCN）的原因、概念及实现细节。传统卷积无法适应几何变形，而DCN通过允许卷积核形状变化以适应不同场景。文中提到了相关论文和非官方实现代码，并解释了DCN的关键步骤，包括学习偏移量、双线性内插以及如何应用这些偏移到正常卷积中。

论文地址：https://arxiv.org/pdf/1703.06211

1. 为什么做DCN

传统的卷积采用固定尺寸的卷积核，不能很好地适应几何形变

2. 什么是DCN

可形变卷积，卷积核的形状是可变的，也就是感受野可以变化，但注意感受野的元素是“不变”的。

3. DCN的具体实现

具体细节可以参考这个知乎：https://zhuanlan.zhihu.com/p/62661196

preview

代码似乎也是按照这个流程写的，不过上面的输出结果不应该是（b*h*w*2c），而是（b*h*w* (2kernel_size*kernel_size)），因为只需要记录可变形卷积滤波器变形之后的位置，滤波器的原始尺寸是kernel_size*kernel_size，需记录x坐标和y坐标，故为2*kernel_size*kernel_size

代码参考这里，关键步骤及其解释如下：

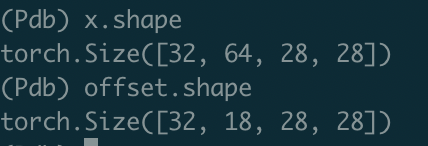

这一步输入图片学习偏移量offset，输入的feature map尺寸是（64，28，28）分别表示通道数，h和w。输出之所以是18通道的，是因为kernel size是3，卷积核有3*3=9个点，每个点都有x偏移量和y偏移量（从这里看得出每个输入通道做同样的偏移处理），18通道的前九个通道表示x偏移量，后9个通道表示y偏移量。

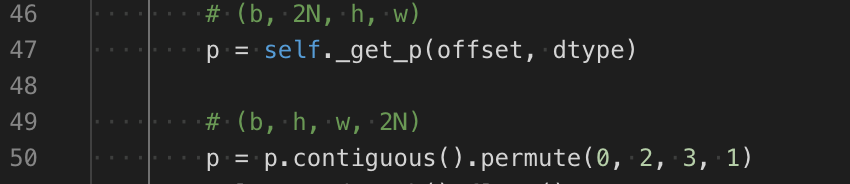

由于offset是偏移量，需要得到偏移之后的绝对坐标p，直接把偏移量加到原始坐标就好

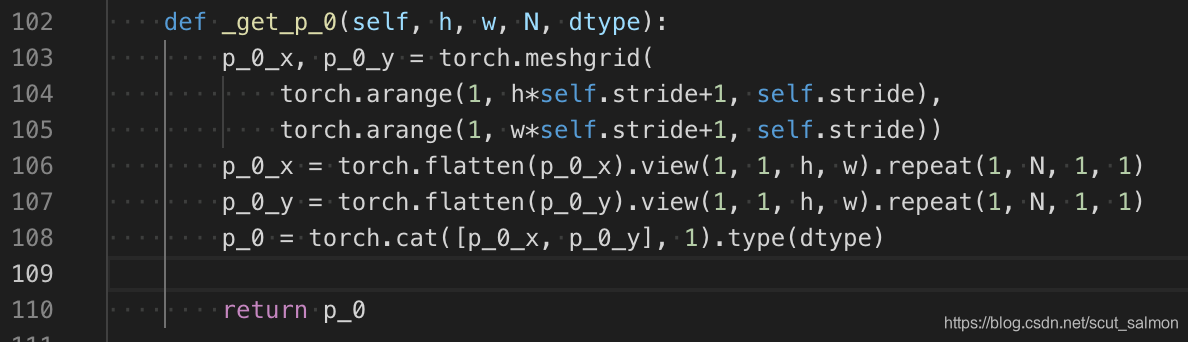

原始坐标一般用meshgrid函数表示

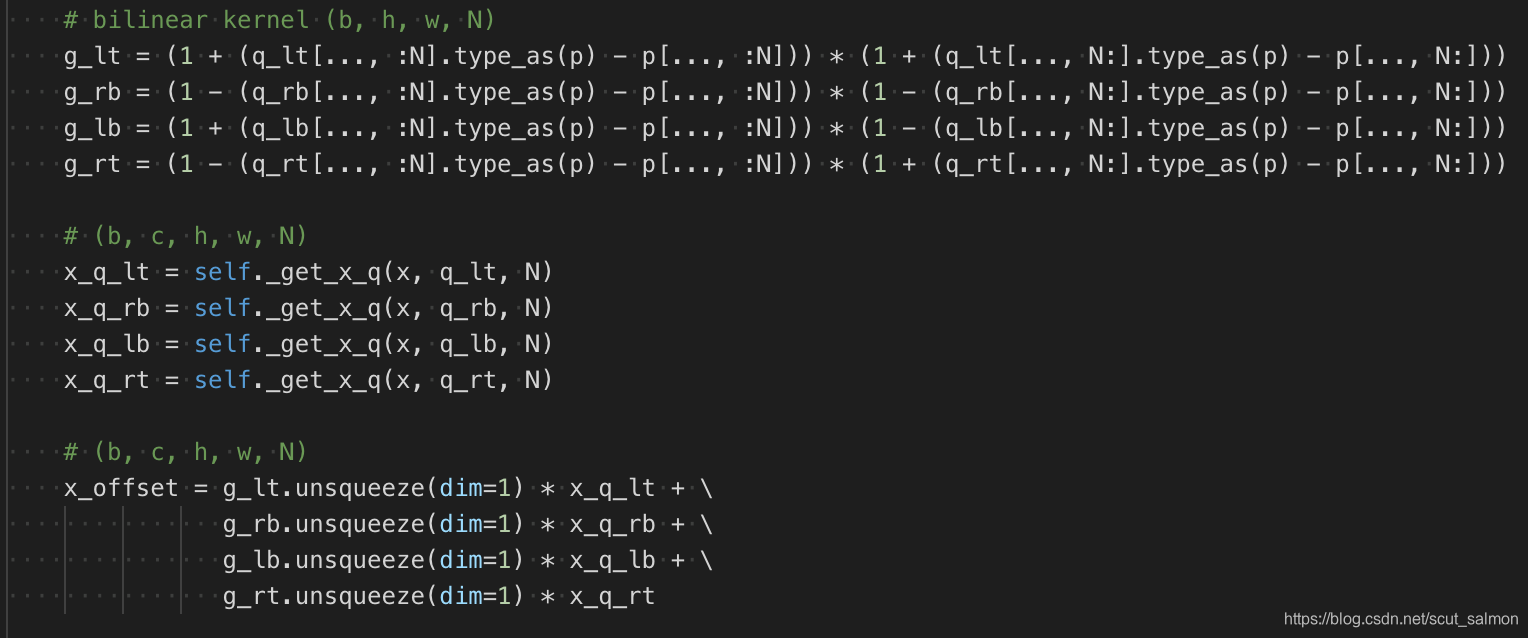

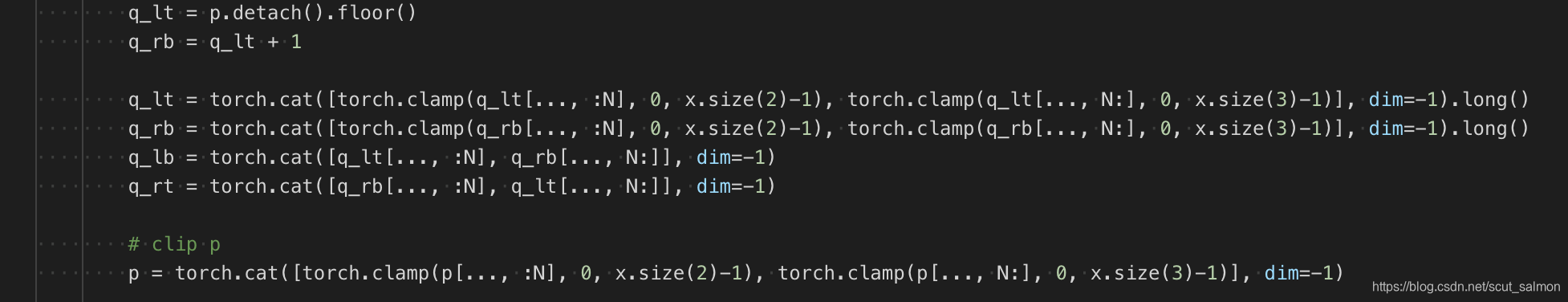

得到的偏移坐标p肯定没有对应的原始像素值，所以要做一个双线性内插，双线性内插参考https://zh.wikipedia.org/wiki/%E5%8F%8C%E7%BA%BF%E6%80%A7%E6%8F%92%E5%80%BC。双线性内插输入的四个点来自周围的四个点，四个点的面积是1，所以四个内插权重得到一定的简化：

最后，万事具备，偏移的位置都已经确定好了，用正常的卷积操作实现实现DCN：

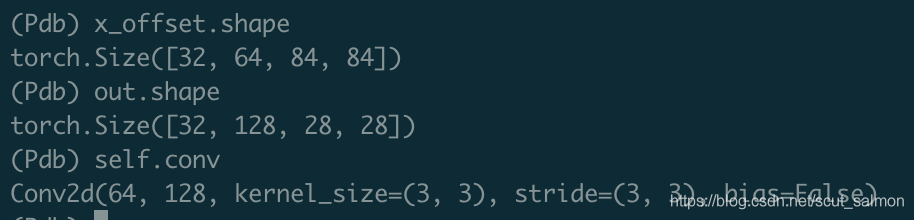

注意执行_reshape_x_offset函数前x_offset的形状是torch.Size([32, 64, 28, 28, 9])，由于dcn的卷积核是3*3，所以感受野里总共9个元素（这也是最后一个通道是9点原因），reshape之后把9维向量的感受野展开成平面（torch.Size([32, 64, 84, 84])），而且由于self.conv的stride等于kernel size，所以卷积过程没有重叠，恰好是我们需要的卷积。
