智能家居软件篇——用NodeRed解析Json数据

前言

上一篇已经把Modbus数据进行采集并通过MQTT发布至服务器，现在需要对接收的Json数据进行处理。如需获取更多请关注我的微信公众号：扫描以下二维码即可关注

数据提取

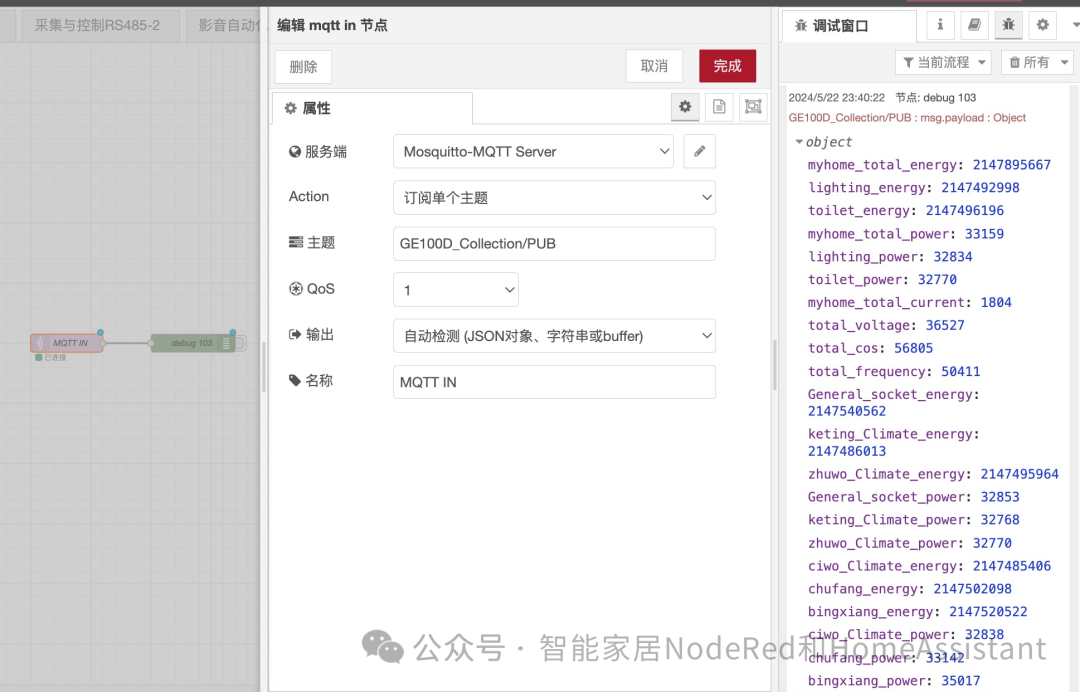

首先在NodeRed中使用Mqtt in节点并填写订阅主题，服务器为Modbus网关所连接的服务器，节点中填写网关中设置的订阅topic，然后添加一个debug节点，得到如下数据：

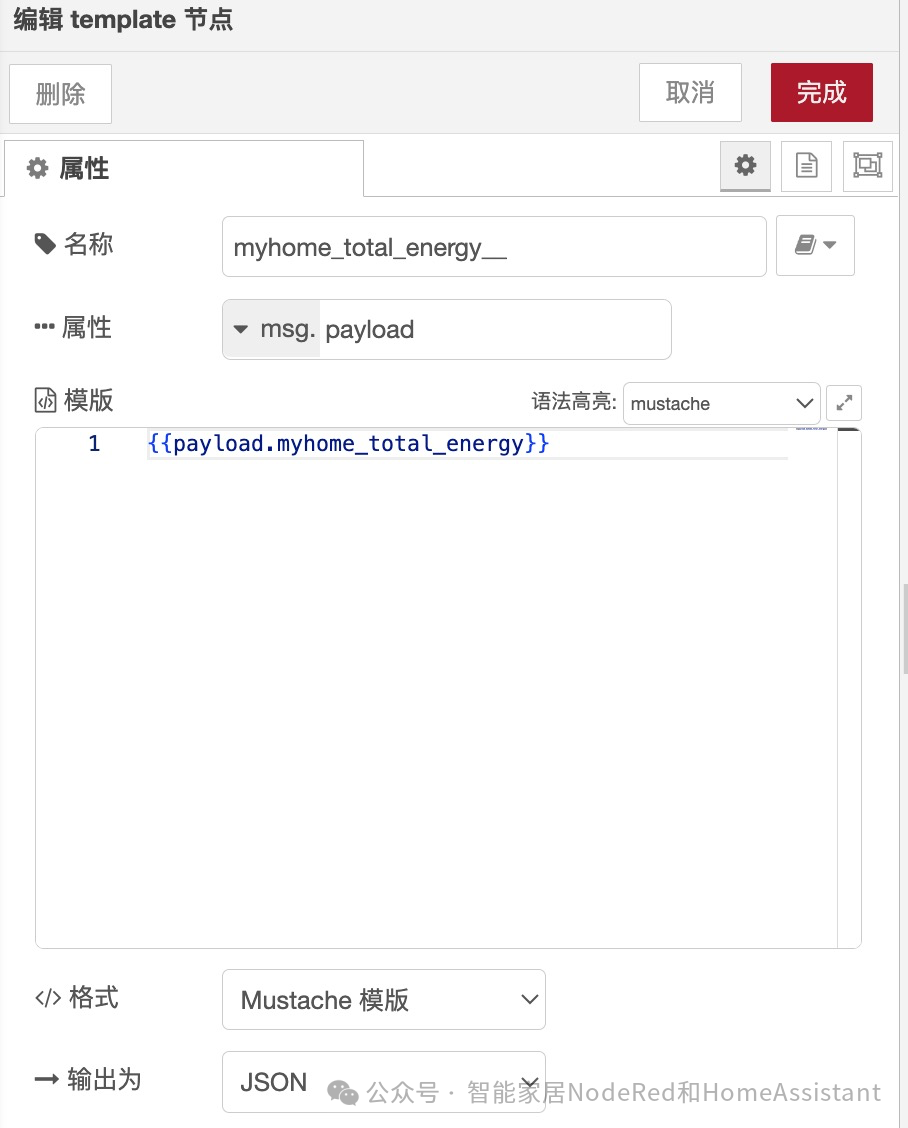

然后添加一个template节点，用于提取json中指定键值，例如：提取键myhome_total_energy的键值为总电表电量的值，则在模版中填写如下：

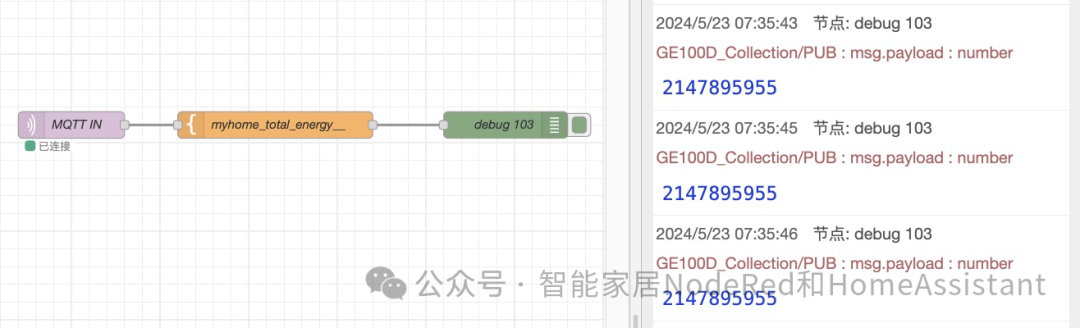

这样节点就提取出我们需要的值，如下图所示：

 数据计算

接下来需要对提取的数据进行转换计算，阿尔泰的计算方式稍麻烦，下面是关于电量计算的方法：



下面是用NodeRed的函数节点进行计算：

var newMsg = {payload: ((msg.payload-0x80000000)*100*400/1000/3600).toFixed(3)};return newMsg;

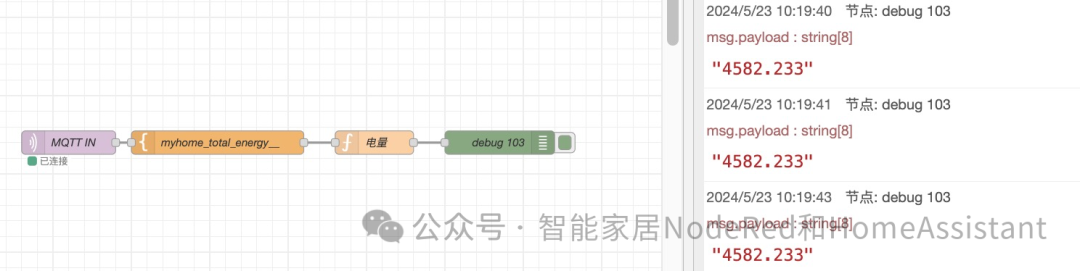

最后输出结果：



发布至HomeAssistant

以上已经把读取的电量值进行了提取和计算，最终将值要发送到HA。发送到需要用到MQTT功能，MQTT需要主题和值两个要素，下面就对数据加上主题topic，我们添加一个change节点，按照如下方式设置，设置的topci为：home_energy/energy/myhome_total_energy





下面是输出的最终结果：

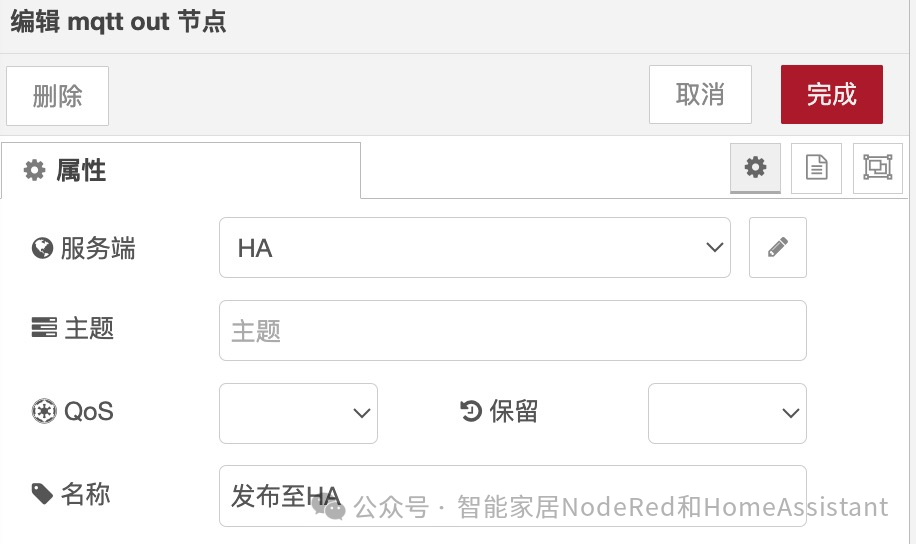

最后添加一个mqtt out节点，把数据发布至HA，如下：





注意：HA服务器的MQTT地址不要填错，当然前提是你已经正确配置了HA的MQTT服务。完整的流程图如下：如果需要流程代码请到本文最底端下载，放在这里会影响阅读。



测试

下面来测试一下HA是否成功收到发布的消息，用MQTT-Explorer连接HA服务器就以看到发布成功了





结束语

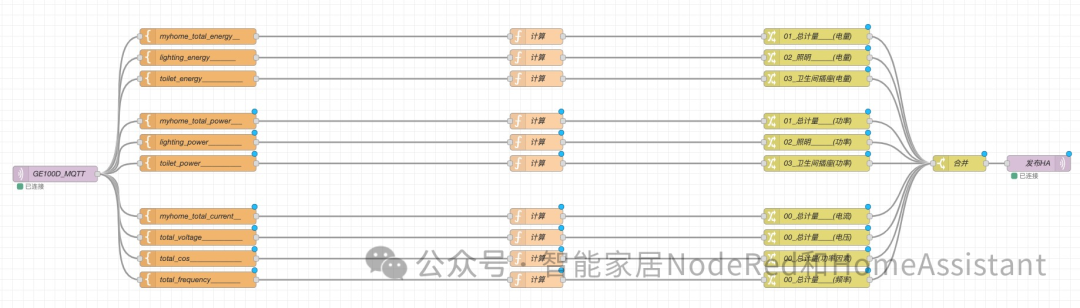

以上只对电量采集作出了详细说明，功率、电流、电压等可以参见如下流程，流程代码放在文章底部，请大家取阅。



最后，有朋友可能会说用一条函数就能解决的事情，非得要用三个节点，原因如下：这是我初学NodeRed做出的流程，到如今已经运行了两年年多，运行很好；另外这样写也是为了照顾初学多朋友，便于理解。

当然目前已经替换了更简洁高效的流程，希望大家多多关注，后边都会分享给大家。

关于流程代码：

流程源代码放在我的微信公众号，请关注后获取
