NodeRed 485解析流程配置指南(3.1)：私有协议--开关

01 前言

本文章原文发表于我的微信公众号，请大家关注阅读，涉及的源代码等都在公众号，请搜索公众号： 智能家居NodeRed和HomeAssistant 即可关注。

02  概述

3.0版已经发布过节点配置指南，本次目的是更详细的说明使用方法以及节点的性能特点。

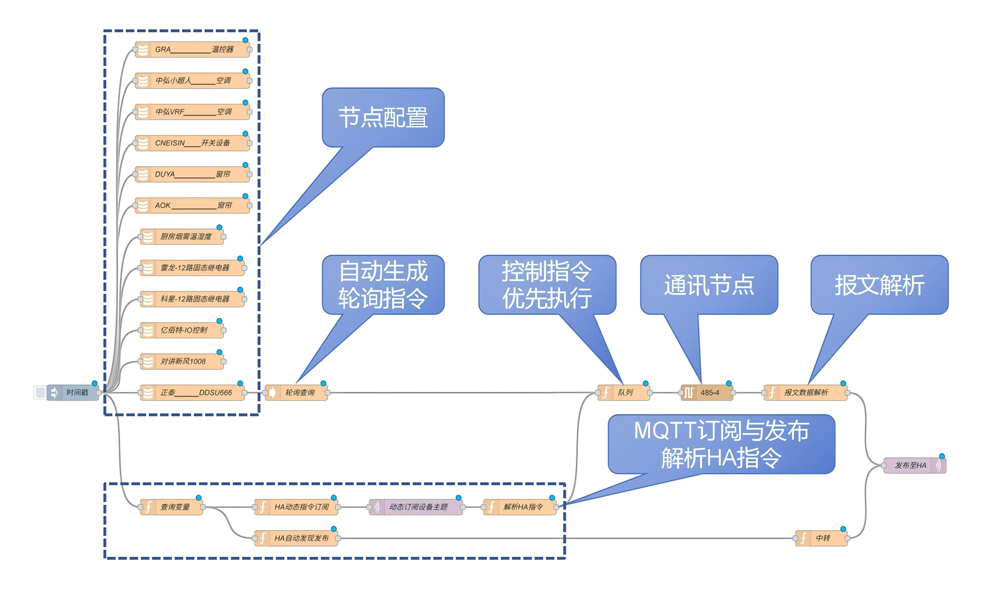

解析流程功能如下图所示：

需配置的节点为“节点配置”、“MQTT节点”和“通讯节点”，本章主要讲“节点配置”部分的配置和使用，也是解析流程最重要的配置。

03 主要特性

1、支持多设备、多通道的批量配置

可同时快捷配置多个相同设备，只需指定地址和通道数量。

2、多种校验码计算方法支持

支持常用的校验方法CRC16、XOR（与或）、SUM（校验和），默认为CRC16。

3、私有协议头码、尾码配置

支持私有协议头码、尾码也叫帧头、帧尾的自定义设置，同时也支持多字节的头码、尾码的定义。

4、报文生成顺序自定义

支持自定义报文顺序自定义，以适应于多种私有协议。

5、报文校验码计算起始位定义

可以对报文计算校验码计算的开始位置，默认从地址位开始计算校验码，尾码不参与计算。

04 系统配置

本章以中科易迅的12路继电器模块（私有协议）为例，讲解如何配置私有协议的485模块解析，与此协议类似的继电器模块都可参照此方法进行。

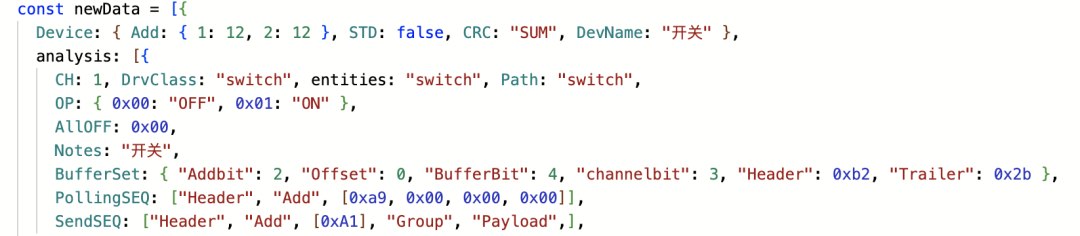

在3.1解析流程中打开“CNEISIN____开关设备”的配置节点示例，对节点配置部分进行修改，如下图所示：

Device配置选项：

该配置选项主要为设备主要参数配置，例如从站地址、通道数量、协议类型、校验方式，设备名称信息：

Add：对设备从站地址进行配置；示例中{ 1: 12, 2: 12 }表示有两台设备，从站地址1和2，分别各有12个通道，当然也可配置单台设备或更多设备，以上格式修改即可。

STD：表示采用Modbus方式解析或私有协议解析，当为false时采用私有协议解析，当为true或者不定义该项时采用Modbus方式解析。

CRC：表示采用校验码计算方式，目前支持CRC16、XOR（与或）、SUM（校验和）常用的三种方式，如果不指定则默认使用CRC16。

DevName：定义HA自动发现中显示的设备名称。在多设备配置时，两个设备的通道都显示在同一HA设备中，下次更新增加可选项，每个设备可以分开显示。

analysis配置选项：

该项目定义分析解析项目的详细参数，包括通道名称、开关键定义、同通道名称、报文设定、轮询设定、指令设定。

CH：CH值在3.0以前都是保留项，在3.1版后将发货它的作用，目前的作用是通过“报文数据解析”节点输出显示各路状态。CH设置的值为该节点通道值的起始值并包含其本身，在案例中设置了两个24路继电器模块，CH设置为1时，会顺序分配通道值1～24。

DrvClass：HA中的设备类型，案例中为开关设备故设置为switch。

entities：HA中的实体名称，请采用英文字母定义且保证全局定义不重复；在开关设备定义时，系统为根据定义的从站地址和通道数量自动生成实体名称，生成规则为：entities_Add_通道id，案例中从站1、第2通道的实体名称为switch_1_2。

AllOFF：全关指令预留，目前未配置相关逻辑；

Path：生成主题的路径，用于区分多设备时路径，可用默认值或按需修改。

OP：定义开关状态数据，可根据协议定义数据值所对应的状态，例如：当值为1时对应状态为ON。如要实现状态反转，把OFF和ON互换即可；

Notes：HA中显示的通道中文名称，即friendname值，这里生成值的格式和entities生成格式相同。同时支持对每个自定义Notes值格式为：Notes: { 1: "通道1", 2: "通道2", 3: "通道3", 4: "通道4"}，目前仅支持单设备的通道设置，后续版本加以改进。

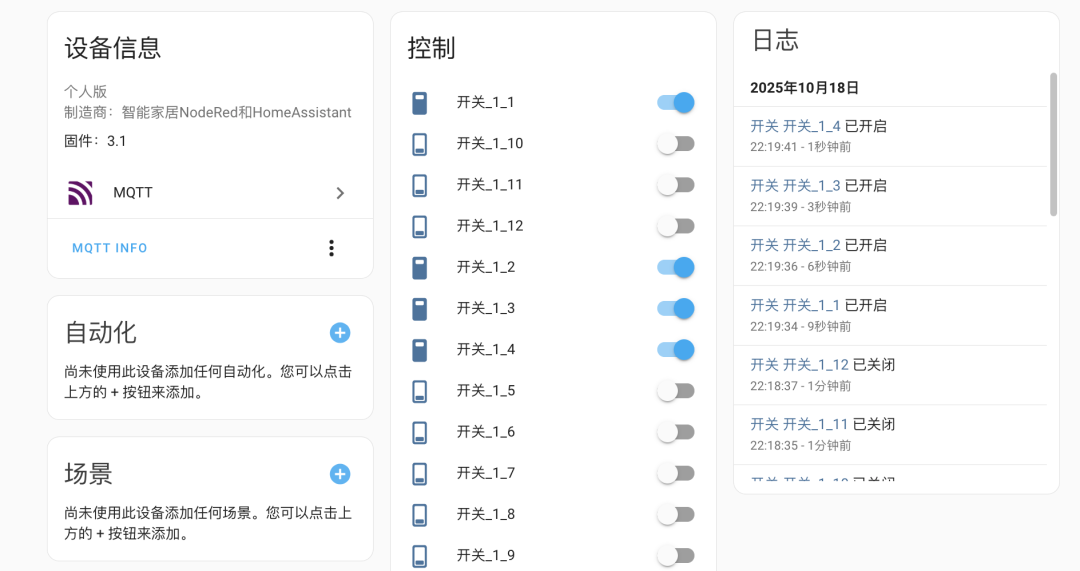

以下是自动生成并自动发现的截图：

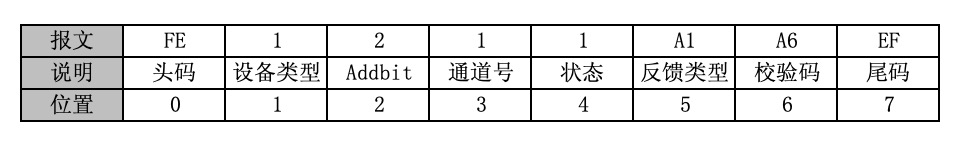

BufferSet：报文配置，是节点配置的核心内容，务必详细分析设备协议后进行配置，以下是以中科易迅的反馈报文为例说明：

其中：

Addbit：即报文中从站地址值所在的位置，案例中为2；

BufferBit：即反馈状态值所在报文中的位置，案例中为4；

channelbit：即报文中通道号值所在位置，案例中为3；

Header：轮询和控制指令的尾码，没有需设置为0（反馈报文不用理会）；

Trailer：轮询和控制指令的尾码，没有需设置为0（反馈报文不用理会）；

ccbit：为可选项，手动指定校验码起始位，本案例不设置；

PollingSEQ:定义轮询指令的组成和顺序，案例中：头码+从站地址+固定值组成；

SendSEQ：定义控制指令生成的组成和顺序，案例中：头码+从站地址+固定值+定义的固定逻辑+有效负载值组成；

以上报文中校验码流程会根据设置自动计算，无需再次定义，定义字段请勿改动，否则流程将不会运行。特别注意的是当前流程只支持单头码和尾码协议，同时单头码和尾码不参与校验码计算的情况下适用，后续更新中会增加多位头码和尾码的情况和自定义校验码起始位。

05 存在的问题

1、本流程针对该款继电器模块只支持单路反馈，即每次只解析一个通道状态；该模块支持8路多通道的状态显示的，由于没有设备详细测试故暂不具备多通道同时解析功能，但这并不影响正常使用。

2、该继电器具备一条指令全关的功能，目前不具备该功能，后续流程可加以改进。

3、设备名称、通道名称目前都是批量生成，后续将增加对每个通道自定义的可选功能。

4、某些继电器模块具备自动轮询功能，后续考虑调整解析流程针对这类模块流程本身不再发送轮询指令。

以上问题并不影响数据的正确解析，只是在设备数量众多时可能影响反馈时间和反馈及时性。

06 关于解析流程获取

可通过链接快速访问获取3.1版解析流程：

3.1版RS485解析流程合集（个人版）

3.1版RS485解析流程合集（商用版）

07 结束语

欢迎在评论区留言讨论，你的反馈将帮助我不断优化流程，以便更好地服务于大家的需求。

请大家点赞、转发以便更多的朋友能够读到本文章，感谢大家的支持与厚爱！
