Modbus为何要转成ProfiNET

Profinet转Modbus模块减轻通讯编程工作量实现Modbus通讯 巴图自动化PN转Modbus模块简化Profinet与Modbus设备间通信,减轻编程工作。通过使用巴图自动化Profinet转Modbus模块(BT-MDPN10),用户无需编写复杂的通信程序或进行繁琐的协议转换,只需简单配置通讯参数。 阅读详情

Modbus与ProfiNET代表了工业通讯不同阶段的发展,各自具有优缺点。Modbus简单易用,适合小型系统;ProfiNET高效稳定,适用于大型复杂网络。转换Modbus为ProfiNET可提高系统性能和扩展性。实际场景下,升级生产线控制器为ProfiNET,实现数据传输速率和稳定性的显著提升,符合现代工业自动化的需求。

1. Modbus是什么

Modbus是一种应用层协议,主要用于工业自动化领域中的设备通信。它支持多种通信方式,包括RS-232、RS-485和以太网。Modbus协议简单易用,能够实现设备之间的数据交换和远程控制。然而,由于其设计年代较早,Modbus在数据传输速度、安全性和扩展性方面存在一些限制。

2. ProfiNET是什么

ProfiNET是PROFIBUS用户组织推出的工业以太网标准,它基于以太网技术,提供了高速、实时的数据传输能力。ProfiNET支持多种通信机制,包括实时以太网、运动控制和分布式自动化。与Modbus相比,ProfiNET具有更高的数据传输速率,更强的安全性和更好的扩展性。

3.优缺点和使用场景

Modbus的优点:

  • 简单性:协议简单,易于实现和维护。
  • 成本效益:由于其普及性,相关硬件和软件成本较低。
  • 兼容性:支持多种通信方式,与多种设备兼容。

Modbus的缺点:

  • 速度限制:数据传输速度相对较慢。
  • 安全性不足:缺乏高级的安全机制。
  • 扩展性有限:难以支持大规模和复杂的自动化系统。

ProfiNET的优点:

  • 高速传输:基于以太网,提供高速数据传输。
  • 安全性:支持高级的安全机制,如端到端加密。
  • 扩展性:适合大规模和复杂的工业自动化系统。

ProfiNET的缺点:

  • 成本:初期投资可能高于Modbus。
  • 复杂性:协议相对复杂,需要专业知识进行配置。

使用场景:

Modbus通常用于小型或成本敏感的项目,以及那些不需要高速数据传输的应用。而ProfiNET适用于需要高速、实时通信和高安全性的大型工业自动化项目。

4.场景应用

假设一个制造工厂,最初使用基于Modbus的控制系统,随着生产规模的扩大和自动化需求的提高,原有的Modbus系统已无法满足高速数据传输和实时控制的需求。

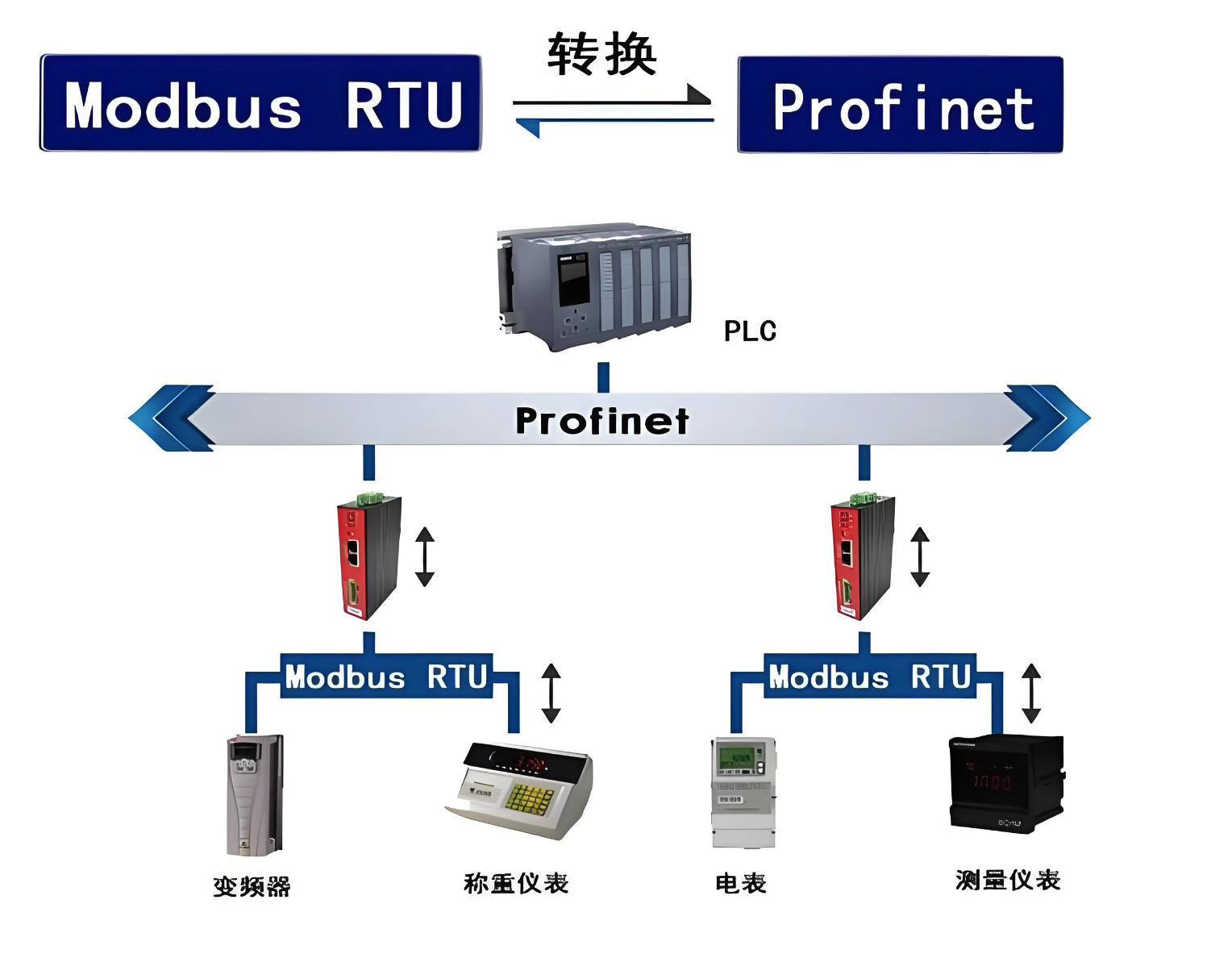

为了解决这些问题,工厂决定升级到ProfiNET系统。在升级过程中,他们需要将现有的Modbus设备通过网关或适配器转换为ProfiNET兼容设备。例如,工厂中的PLC(可编程逻辑控制器)原本通过Modbus与传感器和执行器通信,现在通过安装ProfiNET适配器,PLC能够以更高的速度和更强的安全性与这些设备通信。

此外,工厂还部署了ProfiNET交换机来构建一个高速、可靠的网络基础设施。通过这种转换,工厂不仅提高了生产效率,还增强了系统的安全性和未来的可扩展性。

作者介绍:

90后资深架构师,深耕工业可视化,数字化转型,深度学习技术在工业中的应用。深入研究Web3D,SCADA ,深度学习开发应用。开发语言技能JAVA/C#/Python/Golang/Vue3/TypeScript, 关注【工业可视化】带你一起学~
