双剑合璧！ArcMap/QGIS轻松玩转【乐高风地图】 + 交互式网页特效

用积木拼出城市脉搏，这个可视化技巧正在风靡数据圈！

作为一名地理信息爱好者，我最近发现了一种超酷的地图呈现方式——乐高风格地图！这种将地理信息转化为积木块的创新可视化方式，正成为政府报告、商业分析和教学课件中的新宠。

今天我就来手把手教你如何在ArcMap和QGIS中制作这种吸睛的地图，最后再送你一个网页交互版河南乐高地图（文末可直接体验）！

一、乐高地图的前世今生

乐高风格地图的魅力在于：

• 直观的数据表现：积木高度/颜色可代表人口、GDP等指标
• 超强视觉冲击：让枯燥数据瞬间变生动
• 创意无限：可根据需要定制不同主题
• 应用广泛：政务报告/文旅推广/教学课件全适用

这种地图效果不仅可以用专业GIS软件制作，还能做成网页交互效果！

二、ArcMap制作

核心步骤：创建渔网点阵→关联人口数据→3D符号化

关键操作：

1. 生成基础点阵：

   • 加载河南省界数据
   • 工具箱 → 数据管理工具 → 创建渔网
   • 设置参数：像元大小0.1度（约10km）→输出几何类型选"点"

2. 关联人口数据：

   # Python脚本自动化处理
   import arcpy
   arcpy.SpatialJoin_analysis("渔网点", "城市面", "带属性点")


3. 积木3D化：

   • 打开属性表→添加"高度"字段
   • 字段计算器：[人口]/100000
   • 工具箱→3D Analyst→要素转3D

视觉增强技巧：

• 配色方案：豫北平原-绿 | 黄河沿线-蓝 | 中心城市-红
• 增加2pt描边：增强积木感
• 添加30%透明阴影：增强立体感

三、QGIS制作

核心优势：开源免费 + 插件丰富 + 3D效果更强

关键流程：

1. 网格创建：

   • 处理工具箱→创建网格→网格类型点
   • X/Y间距设0.1度

2. 样式魔法：

   /* 基于规则的渲染 */
   "人口">1000万 { color: #ff6b6b; } /* 红砖 */
   "人口">500万 { color: #feca57; }  /* 黄砖 */


3. 3D视图（强烈推荐）：

   • 视图→新建3D地图视图
   • 高度设置：人口/100000
   • 点光源位置：方位角45°，高度60°

必备插件：

• PointPatternFill：点阵样式
• QGIS2threejs：3D效果导出
• DataPlotly：数据验证

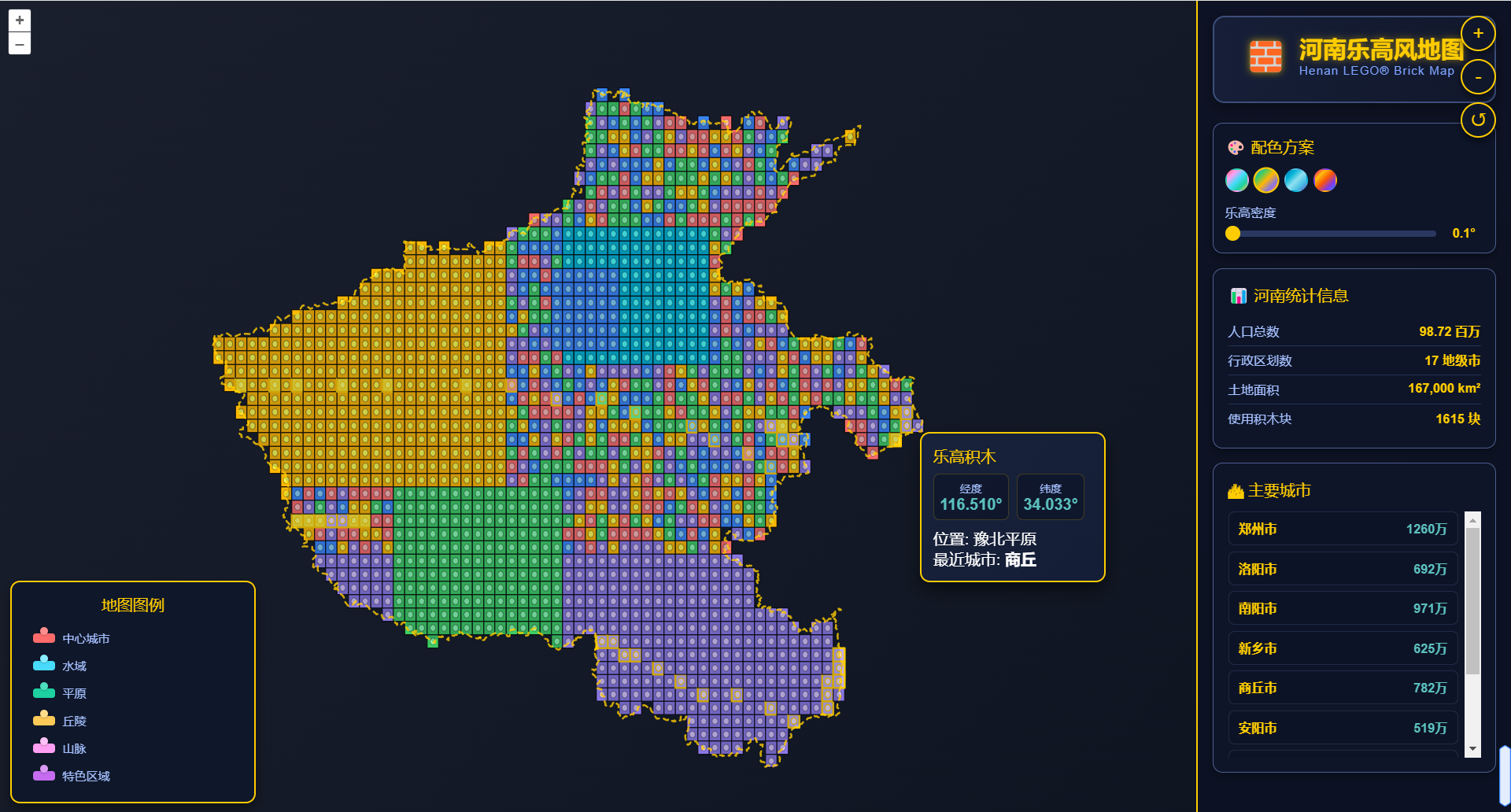

四、进阶！网页交互版乐高地图

基于提供的HTML代码实现，扫码可直接体验！

我开发了一款交互式河南乐高地图网页版，核心技术：

• 地图框架：OpenLayers
• 数据源：河南省界GeoJSON
• 特效：自定义积木样式+交互提示

亮点功能：

// 动态生成积木效果
function generateLegoMap() {
    // 核心代码：生成网格点并创建积木
    const brickSize = 0.15; // 控制密度
    for (lon in bounds) {
        for (lat in bounds) {
            // 创建基础积木
            const block = new Polygon(coords);
            // 创建凸点
            const knob = new Polygon(knobCoords);
            // 添加交互效果...
        }
    }
}

网页版五大亮点：

1. 四套配色方案：一键切换主题风格
2. 实时密度调节：0.1°-0.3°精细控制
3. 积木点击特效：高亮显示区域信息
4. 3D透视效果：完美还原乐高凸点
5. 城市数据展示：豫A-郑州人口1260万居首

五、避坑指南（常见问题解决）

1. 边界不匹配：

   • 方案：用OpenStreetMap数据补充边界
   • 工具：ArcGIS拓扑检查器

2. 积木错位：

   • 方案：使用QGIS的"对齐到网格"选项
   • 参数：设置捕捉容差为0.01度

3. 网页版性能优化：

   // 使用WebWorker多线程处理
   const worker = new Worker('legoWorker.js');
   worker.postMessage({bounds, density});


六、互动时间：网页版体验

👉 点击立即体验河南乐高交互地图
http://8.155.55.172/mapstyle/BuildBlockMap.html

操作提示：

• 左侧面板：调整配色方案/积木密度
• 点击积木：弹出区域详情
• 右上角：缩放控制按钮
• 城市列表：点击高亮对应区域

完整代码已开源，关注公众号|书图工厂 回复"乐高地图"获取

源码链接：https://gitee.com/book-and-picture-factory/attack-on-web-gis/blob/master/mapstyle/StarStyleMap.html

---

结语

完整代码已开源，关注公众号|书图工厂 回复"乐高地图"获取

源码链接：https://gitee.com/book-and-picture-factory/attack-on-web-gis/blob/master/mapstyle/StarStyleMap.html

---

结语

无论你用ArcMap、QGIS专业工具，还是想开发网页效果，乐高风地图都是提升作品档次的利器。最重要的是——让地理信息变得有趣！——【百种制图】第7期
