口罩视野检测仪的结构组成及其操作流程

口罩视野检测仪通常用于日常防护型口罩、面罩、防毒面具等视野效果的测试。

一、结构组成

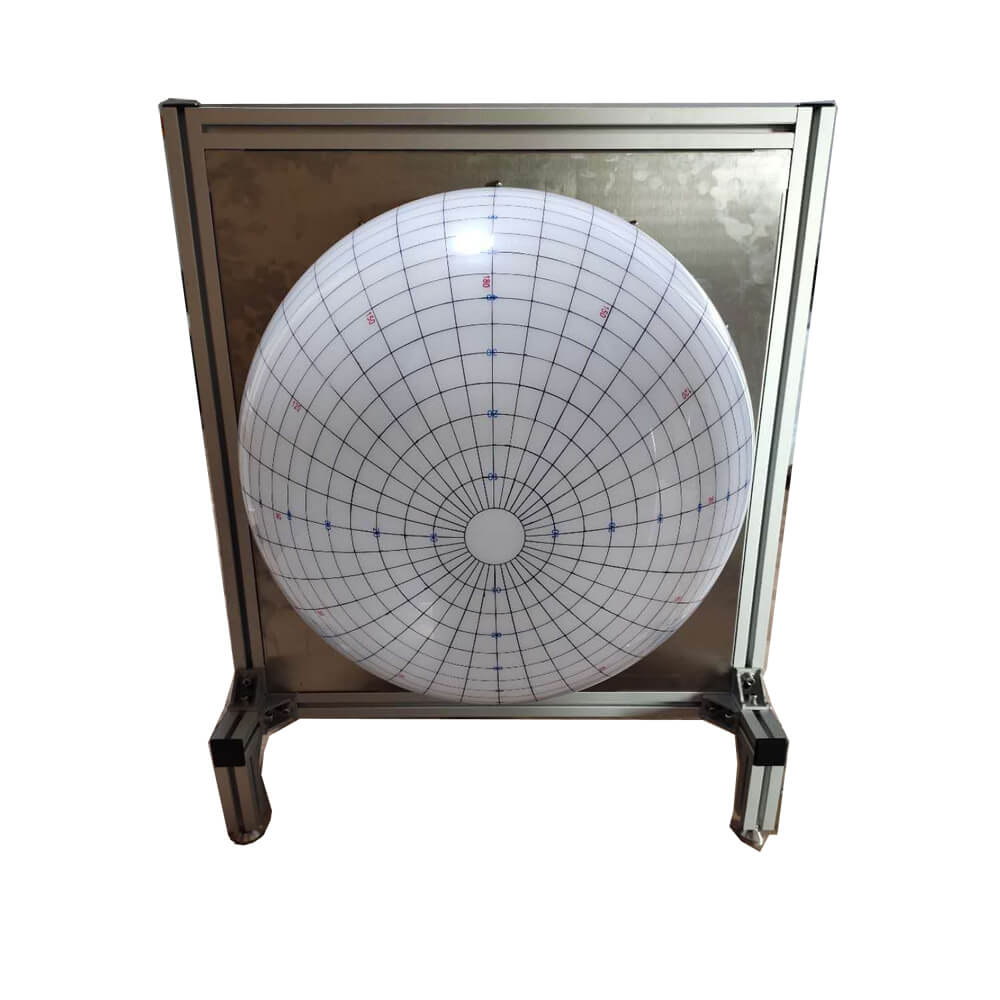

1. 测试球形幕

        核心作用：模拟视野观测的 “基准面”，用于标记视野边界。

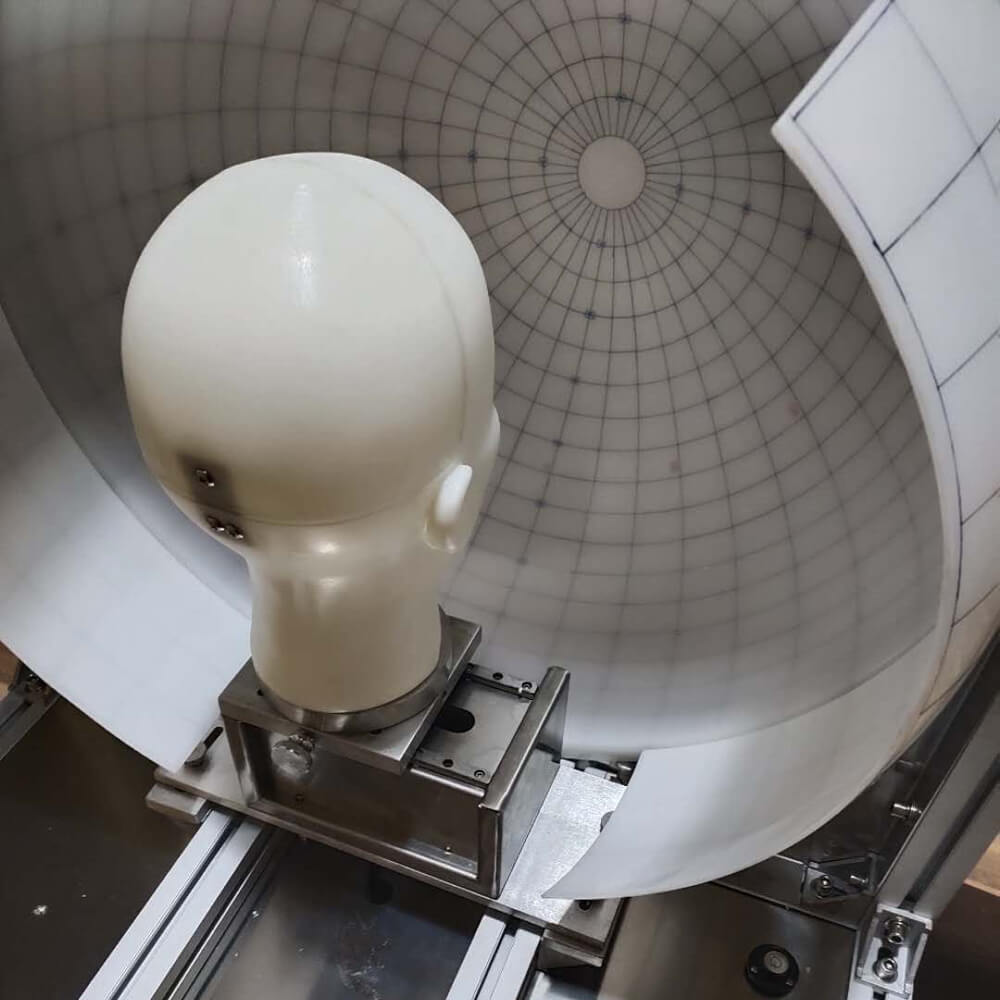

2. 标准头模

        核心作用：模拟人体头部形态，固定测试样品，并模拟人体观测视角。

3. 光源系统

        核心作用：模拟自然光或标准照明环境，提供稳定、均匀的光源，确保视野边界清晰可辨。

4. 导轨与移动机构

        核心作用：支撑头模移动，确保头模在测试过程中运动平稳、定位精准。

5. 控制系统与观测装置

        核心作用：控制设备运行（如头模移动、光源开关），并记录视野测试结果。

        组成：操作面板，用于设置测试参数（如视野角度范围）；观测镜头或传感器，可实时记录头模 “眼部” 观测到的球形幕区域（替代人工标记）。

二、操纵流程

口罩视野检测仪的核心原理是：通过模拟 “人佩戴口罩后观测外界的过程”，测量口罩对视野的遮挡范围，判断其是否符合标准中对 “视野效果” 的要求（如无明显遮挡、视野范围达标）。具体步骤如下：

1. 样品安装
   将待测试的口罩（或面罩、防毒面具）固定在标准头模上，调整佩戴位置（模拟实际佩戴状态，如口罩边缘贴合头模面部、不压眼）。

2. 设备校准

   • 调节头模位置：使头模 “眼部” 基准点与球形幕圆心在同一水平线上；
   • 校准光源：开启光源，确保光线均匀照射球形幕，无明显阴影；
   • 设定测试范围：根据标准要求（如左右视野≤120°），确定球形幕上的观测角度区间。

3. 视野测试

   • 模拟观测：头模 “眼部” 基准点作为观测起点，通过移动头模（或固定头模、标记球形幕），记录 “未被口罩遮挡时能观测到的球形幕最大范围”（即 “原始视野”）；
   • 遮挡测试：佩戴口罩后，重复观测步骤，记录 “被口罩遮挡后能观测到的球形幕范围”（即 “实际视野”）；
   • 对比分析：计算实际视野与原始视野的差异（如左右视野是否≥标准要求的角度、下方视野是否无明显遮挡）。

4. 结果判定

   • 若实际视野范围（如左右≥100°、下方无遮挡盲区）符合 GB/T 32610-2016 或 GB 2890-2009 等标准要求，则判定 “视野效果合格”；
   • 若因口罩结构（如鼻夹、耳带、外层布料）导致视野遮挡超标，则判定 “不合格”。
