通信第二章:物理层

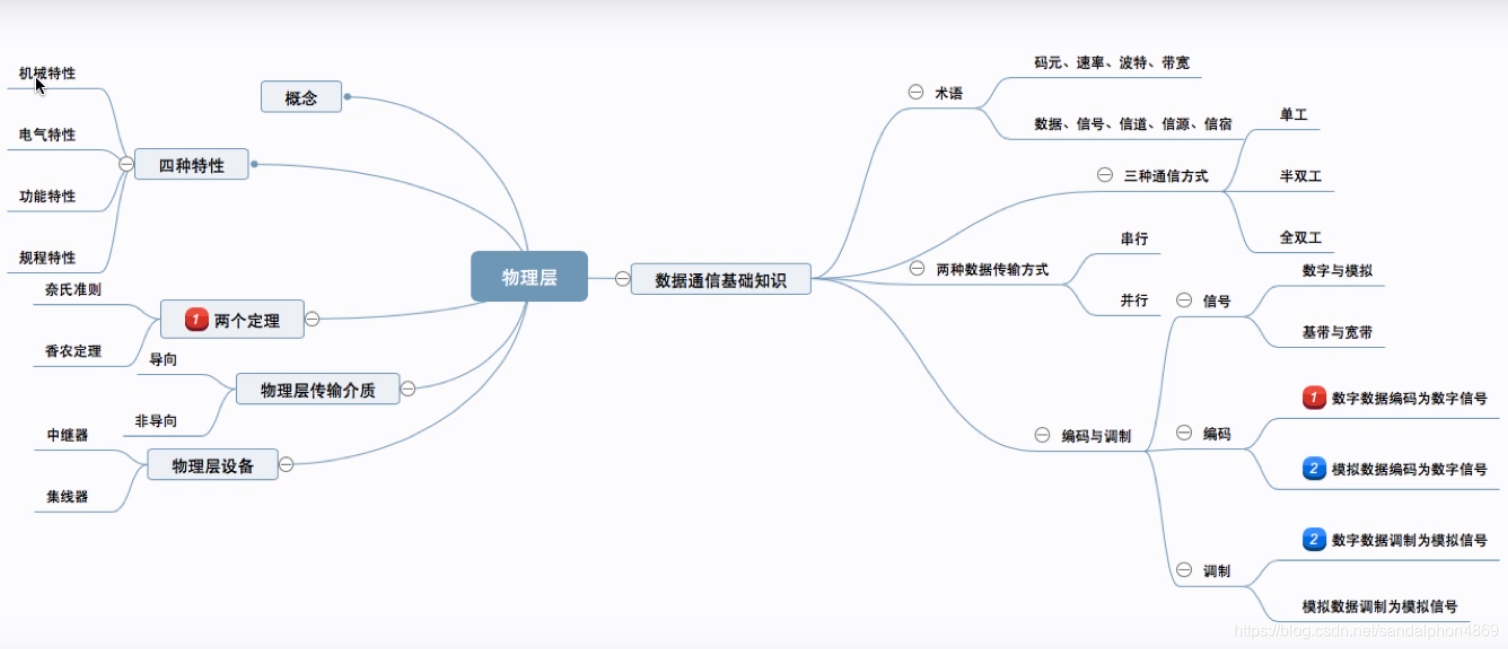

在这里插入图片描述

一、物理层概念

二、两个定理

三、单位术语

1.奈氏准则

极 限 数 据 传 输 率 = 2 W l o g 2 V ( b / s ) 极限数据传输率=2Wlog_{2}{V}(b/s) =2Wlog2V(b/s)

  • W:带宽(Hz)
  • V:几种码元

2.香农定理

信 噪 比 ( d B ) = 10 l o g 10 ( S / N ) 信噪比(dB)=10log_{10}(S/N) (dB)=10log10(S/N)
极 限 数 据 传 输 率 = W l o g 2 ( 1 + S / N ) ( b / s ) 极限数据传输率=Wlog_{2}{(1+S/N)}(b/s) =Wlog2(1+S/N)(b/s)

四、数据传输方式

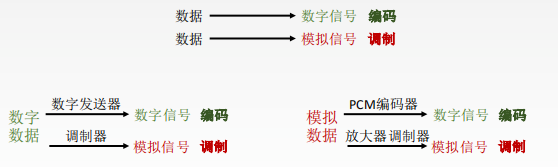

五、编码与调制

在这里插入图片描述

1.编码(变为数字信号)

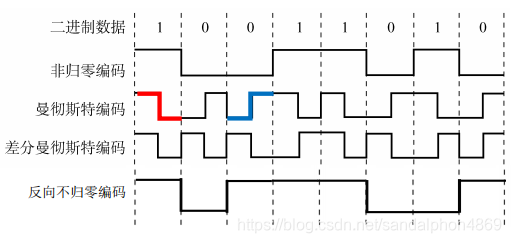

(1)数字数据调制为数字信号

在这里插入图片描述

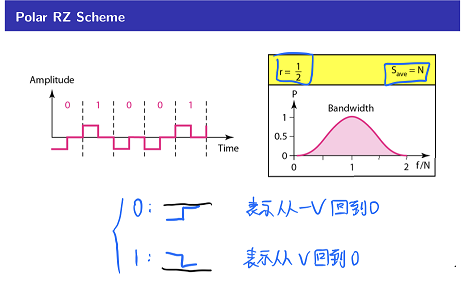

①归零编码 RZ

在这里插入图片描述

②非归零编码 NRZ

在这里插入图片描述
一整个码元就表示1高0低

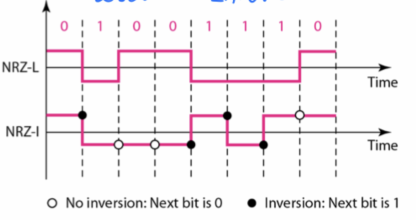

③反向非归零编码 NRZ1和NRZL

在这里插入图片描述

  • NRZL:电位反转,0高1低
  • NRZ1:下一个bit是1转,所以是NRZ1

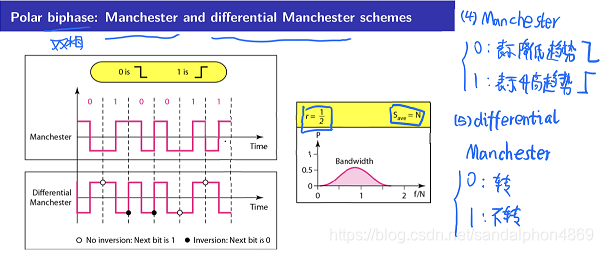

④曼彻斯特编码和差分曼彻斯特

在这里插入图片描述

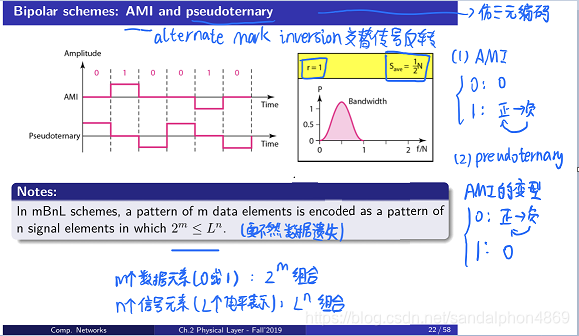

⑤双极性AMI和伪三进制码
  • 双极性AMI:和NRZ1一样都是1转
  • Pseudoternary:AMI的变型,0转
    在这里插入图片描述

(2)模拟数据调制为数字信号

2.调制(变为模拟信号)

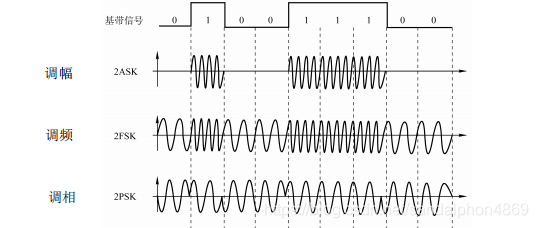

(1)数字数据调制为模拟信号

在这里插入图片描述

六、设备

  • 集线器HUB
  • 中继器
