本文详细解析了OpenSSL v0.9.8a版本的随机数生成器原理及其实现细节，涵盖随机数发生器内部状态维护、关键函数说明、熵源采集等核心内容，特别针对Windows平台的熵源采集进行了详尽分析。
OpenSSL随机数发生器
本文档对OpenSSL使用的随机数进行研究分析，主要涉及OpenSSL v0.9.8a的随机数发生器以及其在Windows系统下的熵源采集情况。
目录
1.2 OpenSSL 0.9.8a的随机数发生器概述... 2
3.1 ssleay_rand_cleanup置零... 4
3.2 ssleay_rand_status状态信息... 4
3.3 ssleay_rand_seed添加满熵种子... 5
3.4 ssleay_rand_pseudo_bytes产生伪随机数... 5
3.6 ssleay_rand_bytes产生随机数... 8
4.1 RAND_poll在Windows下采集熵... 10
1. 概况
1.1 OpenSSL随机数发生器概况
OpenSSL不同版本使用的随机数发生器不太相同，主要差别在于：
- 非FIPS版本：默认使用OpenSSL内部集成的一款基于HASH算法（默认为SHA1）的随机数发生器；熵源则根据不同的系统有不同的生成方式。
- FIPS版本：使用NIST SP 800-90A的三种随机数发生器，熵源由调用者通过回调函数的方式从外部提供。
非FIPS版本的熵源，根据不同的系统有不同的生成方式，
- Windows系统见.\crypto\rand\rand_win.c文件。
- 低版本的OpenSSL使用大量系统信息作为熵（本文研究重点）。
- 但高版本的则依赖于Windows系统提供的随机数，在Windows 7或更高版本中使用BCrypt代替了CryptoAPI。
- 其他系统的熵源生成方式均可见.\crypto\rand\文件夹。Linux系统使用系统提供的熵源，同样不同大版本使用的熵源差异较大。
下表是OpenSSL几个不同版本使用的随机数发生器的概况。
表1 OpenSSL不同版本使用的随机数发生器概况表
| 版本 | 随机数发生器 | Windows下熵源 |
| OpenSSL 0.9.8a | 自己定义一套随机数发生器 见.\crypto\rand\md_rand.c | 使用大量系统信息 |
| OpenSSL 1.1.0 | 同上 | 仅使用Windows提供的随机数API，不再使用大量的系统信息。在Windows 7或更高版本中使用BCrypt代替了CryptoAPI。 |
| OpenSSL FIPS 2.0.11 | NIST SP 800-90A的三种随机数发生器 见.\ fips\rand\目录 | 外部提供 |
本文研究OpenSSL 0.9.8a的随机数发生器以及熵源的详情。
OpenSSL在Linux系统下使用的熵源可参见rand_unix.c文件。
OpenSSL FIPS 2.0.11使用的NIST SP 800-90A的三种随机数发生器参见《NIST SP 800-90系列（随机数发生器）笔记》。
1.2 OpenSSL 0.9.8a的随机数发生器概述
内部默认的随机数发生器代码参见.\crypto\rand\md_rand.c文件，这里提供了随机数发生器的状态信息以及一系列的调用函数
- ssleay_rand_seed 添加种子
- ssleay_rand_bytes 产生随机数据
- ssleay_rand_cleanup 置零
- ssleay_rand_add 添加信息
- ssleay_rand_pseudo_bytes 产生伪随机数据
- ssleay_rand_status 获取状态信息
熵源
- RAND_poll 不同版本使用不同的熵源产生方式
2. 随机数发生器内部状态
代码参见.\crypto\rand\md_rand.c文件
随机数发生器的内部状态定义为全局变量（变量名与文件中描述对应），即下表的数据均为static型。
STATE_SIZE 1023
MD_DIGEST_LENGTH 默认使用SHA1算法，所以为20
ENTROPY_NEEDED 所需的熵值，单位字节，值为32
表2随机数发生器内部状态
| 数据 | 长度 | 类型 | 含义 |
| state | STATE_SIZE+ MD_DIGEST_LENGTH字节 | BYTE | 内部状态数据，环形缓冲区。 |
| state_num | 4字节 | int | 内部状态实际有效字节数 state_index <= state_num <= STATE_SIZE |
| state_index | 4字节 | int | 缓冲区偏移量（当前应处理的内部状态位置） |
| md | MD_DIGEST_LENGTH字节 | BYTE | 上一次添加种子（即rand_add）处理得到的摘要值 |
| md_count[0] | 4字节 | long | 随机数生成函数rand_bytes的调用次数 |
| md_count[1] | 4字节 | long | 记录添加种子函数rand_add送入种子的累积分块数，每次送入的分块数是 向上取整(种子长度/分块长度)， |
| entropy | 8字节 | double | 熵值，单位字节。 |
| initialized | 1比特 | BOOL | 是否初始化 |
3. 函数说明
默认的随机数发生器的调用函数为（代码见.\crypto\rand\md_rand.c）
- ssleay_rand_cleanup 置零
- ssleay_rand_status 获取状态信息
- ssleay_rand_seed 添加满熵种子
- ssleay_rand_add 添加信息
- ssleay_rand_bytes 产生随机数据
- ssleay_rand_pseudo_bytes 产生伪随机数据
熵源（Windows下的代码见.\crypto\rand\rand_win.c）
- RAND_poll 不同版本使用不同的熵源产生方式
3.1 ssleay_rand_cleanup置零
函 数: void ssleay_rand_cleanup(void)
功能描述: 置零
说 明: 相当于init、uninit、reset
注 意: 无
参数说明: 无
返 回 值: 无
执行步骤：
步骤1：内部状态全部清零/重置。
3.2 ssleay_rand_status状态信息
函 数: int ssleay_rand_status(void)
功能描述: 获取状态信息
说 明: 无
注 意: 无
参数说明: 无
返 回 值: 当前的熵值entropy是否大于32字节（256比特）
执行步骤：
步骤1：若未初始化（initialized为0），执行采集系统熵信息的函数RAND_poll()，此函数将改变熵值entropy；并将initialized置为1。
步骤2：返回当前的熵值entropy是否大于32字节（256比特）。
3.3 ssleay_rand_seed添加满熵种子
函 数: void ssleay_rand_seed(const void *buf, int num)
功能描述: 添加满熵种子
说 明: 无
注 意: 这里认为种子是满熵的，所以将种子的熵值也设定为种子长度
参数说明:
buf (in) 种子
num (in) 种子的字节长度
返 回 值: 无
执行步骤：
步骤1：直接调用ssleay_rand_add(buf, num, num)函数并返回。
3.4 ssleay_rand_pseudo_bytes产生伪随机数
函 数: int ssleay_rand_pseudo_bytes(unsigned char *buf, int num)
功能描述: 产生伪随机数
说 明: 无
注 意: 这里简单地设置两个函数ssleay_rand_pseudo_bytes和ssleay_rand_add是一样，其实应有差别。
参数说明:
buf (out) 伪随机数
num (in) 需要的伪随机数的字节长度
返 回 值: 1 [成功]，0 [失败]
执行步骤：
步骤1：直接调用ssleay_rand_add(buf, num, num)函数并返回。
3.5 ssleay_rand_add添加熵信息
函 数: void ssleay_rand_add(const void *buf, int num, double add)
功能描述: 添加熵信息
说 明: 更新内部状态；默认的HASH函数为SHA1，输出长度为20字节。
注 意: 添加信息的熵值（add）可为小数。
参数说明:
buf (in) 添加信息
num (in) 添加信息的字节长度
add (in) 添加信息的熵值，单位：字节。
返 回 值: 无
执行步骤：
步骤1：更新state_num（状态的实际有效字节数）
state_num =min(state_num + num，STATE_SIZE)
步骤2：将输入数据buf以及内部状态中的环形缓冲区state（state从state_index起的num字节数据），分别按杂凑函数HASH的输出大小MD_DIGEST_LENGTH分割为n个块（最后一个分块可能为不完整分块）：
B0||B1||...||Bn-1=buf，
S0||S1||...||Sn-1=state[state_index,..., state_index+num-1]，
n=Ceil(num/MD_DIGEST_LENGTH)。
步骤3：local_md = md。
步骤4：对每个块i = 0,1,2,...,n-1 执行
-
-
- 4.1 计算杂凑值
-
local_md = HASH (local_md ||Si||Bi||md_count[0]||md_count[1])
-
-
- 4.2 更新Si = Si ⊕ local_md
- 4.3 更新md_count[1] = md_count[1]+1
-
步骤5：用更新的Si，i=0,1,2,...,n-1更新状态state：
state[state_index,..., state_index+num-1] = S0||S1||...||Sn-1
步骤6：用最后得到的local_md更新md = md ⊕local_md。
步骤7：更新熵值：entropy = min(32, entropy + add)。

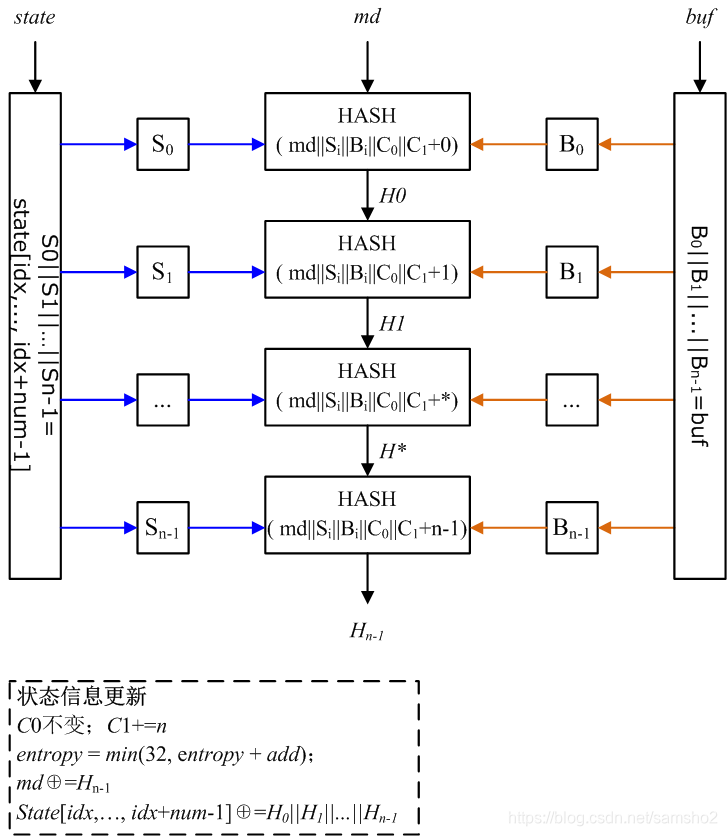

图中的简写
| C0即md_count[0] | C1即md_count[1] | idx即state_index |
3.6 ssleay_rand_bytes产生随机数
函 数: int ssleay_rand_bytes(unsigned char *buf, int num)
功能描述: 产生随机数
说 明: 无
注 意: 添加信息的熵值（add）可为小数。
参数说明:
buf (in) 添加信息
num (in) 添加信息的字节长度
add (in) 添加信息的熵值，单位：字节。
返 回 值: 无
执行步骤：
步骤1：若未初始化（initialized为0），则执行RAND_poll()增加熵值。
步骤2：计算几个基本记号
L2 = MD_DIGEST_LENGTH/2，
L1 = MD_DIGEST_LENGTH，
n=Ceil(num/ L2 )，
num_ceil = Ceil (num/ L)* L
步骤3：若熵源池未搅拌（本函数内定义的静态变量stirred_pool），则执行m = Ceil(STATE_SIZE/ L1) 次添加熵信息
rand_add("....................",L1, 0.0)。
步骤4：local_md = md。
步骤5：将输出数据缓冲区buf以及内部状态中的环形缓冲区state（state从state_index起的num字节数据），分别按L2分割为n=Ceil(num/ L2 )个块（最后一个分块可能为不完整分块）：
B0||B1||...||Bn-1=buf，
S0||S1||...||Sn-1=state[state_index,..., state_index+num-1]。
步骤6：for k = 0,1, 2,...,n-1，执行
-
-
- 6.1 设置字符串pad：若k为0，则pad = getpid()，否则，pad = NULL为空串。
- 6.2 计算杂凑值
-
local_md = HASH( pad || local_md || md_count[0] || md_count[1] || Bi || Si)
注意：Bi是输出缓冲区，但这里读取了其中的数据
-
-
- 6.3 更新Si和Bi
-
Si = Si ⊕ local_md[0,..., L2-1]
Bi = Bi ⊕ local_md[L2,..., L1-1]
注意：这里没有更新md_count[0]和md_count[1]的步骤。
步骤7：更新md：
md = HASH(md_count[0] || md_count[1]|| local_md || md)
步骤8：用更新的Si，i=0,1,2,...,n-1更新状态state：
state[state_index,..., state_index+num-1] = S0||S1||...||Sn-1
步骤9：更新state_index =( state_index + num_ceil )mod state_num
步骤10：更新md_count[0] = md_count[0]+ 1;
步骤11：输出随机数buf = B0||B1||...||Bn-1
4. 熵采集
熵采集函数为RAND_poll，它在不同操作系统下使用不同的熵源产生方式，Windows下的代码见.\crypto\rand\rand_win.c。
此外，不同的OpenSSL版本中其熵采集方式也有较大出入。
| OpenSSL版本 | 熵采集 |
| v0.9.8a | 使用了大量的各种信息，详情见本章后续部分。 |
| v1.1.0 | 依赖于Windows提供的随机数，不再去采集各种信息。 |
| FIPS版本 | 使用者自行提供熵，以回调函数方式设置，内部不提供熵。 |
4.1 RAND_poll在Windows下采集熵
作做熵源的信息包括下列信息。
函 数: int RAND_poll(void)
功能描述: 采集各种熵源添加到内部状态
说 明: 此为Windows版本
注 意: -
参数说明: 无
返 回 值: 无
执行步骤：下面主要说明添加的各种信息
信息1：NetStatisticsGet，45字节熵；netstatget，17字节熵；
NetStatisticsGet() is a Unicode only function, STAT_WORKSTATION_0 contains 45 fields and STAT_SERVER_0 contains 17 fields.
NetStatisticsGet(NULL, L"LanmanWorkstation", 0, 0, &outbuf);
RAND_add(outbuf, sizeof(STAT_WORKSTATION_0), 45);
netstatget(NULL, L"LanmanServer", 0, 0, &outbuf);
RAND_add(outbuf, sizeof(STAT_SERVER_0), 17);
信息2：Windows API 提供的随机数，熵值为sizeof(buf)字节
- 2.a如果BCryptGenRandom api存在，则执行，
BCryptGenRandom(NULL, buf, sizeof(buf), flag)
RAND_add(buf, sizeof(buf), sizeof(buf));
这里flag = BCRYPT_USE_SYSTEM_PREFERRED_RNG
- 2.b否则，即BCryptGenRandom api不存在，则执行
- 2.b.1 windows的CryptGenRandom，熵值为0字节
CryptAcquireContextW(&hProvider, NULL, NULL, PROV_RSA_FULL, CRYPT_VERIFYCONTEXT))
CryptGenRandom(hProvider, sizeof(buf), buf);
RAND_add(buf, sizeof(buf), 0);
-
- 2.b.2 intel的CryptGenRandom，熵值为sizeof(buf)字节
CryptAcquireContextW(&hProvider, 0, INTEL_DEF_PROV, PROV_INTEL_SEC, 0))
CryptGenRandom(hProvider, sizeof(buf), buf);
RAND_add(buf, sizeof(buf), sizeof(buf));
信息3：windows句柄，熵值为0字节
HWND h = GetForegroundWindow();
RAND_add(&h, sizeof(h), 0);
信息4：鼠标位置，熵值2字节
GetCursorInfo(&ci);
RAND_add(&ci, sizeof(CURSORINFO), 2);
信息5：GetQueueStatus状态，熵值1字节
w = GetQueueStatus(QS_ALLEVENTS);
RAND_add(&w, sizeof(w), 1);
信息6：堆信息与遍历，熵值多字节
HEAPLIST32 contains 3 fields that will change with each entry, Consider each field a source of 1 byte of entropy.
HEAPENTRY32 contains 5 fields that will change with each entry, Consider each field a source of 1 byte of entropy.
handle = CreateToolhelp32Snapshot(TH32CS_SNAPALL,0);
hlist.dwSize = sizeof(HEAPLIST32);
if (good) stoptime = GetTickCount() + MAXDELAY;（为避免时间过长，设置了一个时间阈值）
if (Heap32ListFirst (handle, &hlist)){
do{
RAND_add(&hlist, hlist.dwSize, 3);
hentry.dwSize = sizeof(HEAPENTRY32);
if (Heap32First(&hentry, hlist.th32ProcessID, hlist.th32HeapID)){
int entrycnt = 80;
do{
RAND_add(&hentry, hentry.dwSize, 5);
}while (heap_next(&hentry) && --entrycnt > 0);
}//end if
} while (Heap32ListNext(handle, &hlist) && GetTickCount() < stoptime);
}//end if
信息7：进程信息遍历，熵值9字节/进程
PROCESSENTRY32 contains 9 fields that will change with each entry. Consider each field a source of 1 byte of entropy.
p.dwSize = sizeof(PROCESSENTRY32);
if (good) stoptime = GetTickCount() + MAXDELAY;（为避免时间过长，设置了一个时间阈值）
if (Process32First(handle, &p)){
do
{
RAND_add(&p, p.dwSize, 9);
}while (Process32Next(handle, &p) && GetTickCount() < stoptime);
}//end if
信息8：线程信息遍历，熵值6字节/线程
THREADENTRY32 contains 6 fields that will change with each entry. Consider each field a source of 1 byte of entropy.
t.dwSize = sizeof(THREADENTRY32);
if (good) stoptime = GetTickCount() + MAXDELAY;
if (Thread32First(handle, &t)){
do{
RAND_add(&t, t.dwSize, 6);
}while (Thread32Next(handle, &t) && GetTickCount() < stoptime);
}//end if
信息9：模块遍历，熵值9字节/模块
MODULEENTRY32 contains 9 fields that will change with each entry. Consider each field a source of 1 byte of entropy.
m.dwSize = sizeof(MODULEENTRY32);
if (good) stoptime = GetTickCount() + MAXDELAY;
if (Module32First(handle, &m)){
do
{
RAND_add(&m, m.dwSize, 9);
}while (Module32Next(handle, &m) && (GetTickCount() < stoptime));
}//end if
信息10：时间信息，熵值1字节
调用readtimer()获取时间信息加入RAND_add，1.1.0版也在用。
1. 优先调用 RDTSC，并增加RAND_add(,,1)，即熵加1。
2. 上述步骤不可用则调用QueryPerformanceCounter，并增加RAND_add(,,0)，即熵加0。
3. 上述步骤不可用则调用GetTickCount，并增加RAND_add(,,0)，即熵加0。
信息11：内存状态信息，熵值1字节
GlobalMemoryStatus Function Retrieves information about the system's current usage of both physical and virtual memory.
GlobalMemoryStatus(&m); /*1.1.0版在用*/
RAND_add(&m, sizeof(m), 1);
w = GetCurrentProcessId();/*1.1.0版在用*/
RAND_add(&w, sizeof(w), 1);
4.2 RAND_poll在unix下采集熵
函数：int RAND_poll(void)
使用系统提供的随机数作为熵源
此外还如下信息
RAND_add (PID,,0);
RAND_add (UID,,0);
RAND_add (time,,0);
