GRE隧道协议

1. GRE协议简介

GRE（General Routing Encapsulation ，通用路由封装）是对某些网络层协议(如IP和IPX)的数据报文进行封装，使这些被封装的报文能够在另一网络层协议(如IP)中传输。此外 GRE协议也可以作为VPN的第三层隧道协议连接两个不同的网络，为数据的传输提供一个透明的通道。

GRE主要有以下特点：

• 机制简单，无需维持状态，对隧道两端设备的CPU负担小；
• 本身不提供数据的加密，如果需要加密，可以与IPSec结合使用；
• 不提供流量控制和QoS

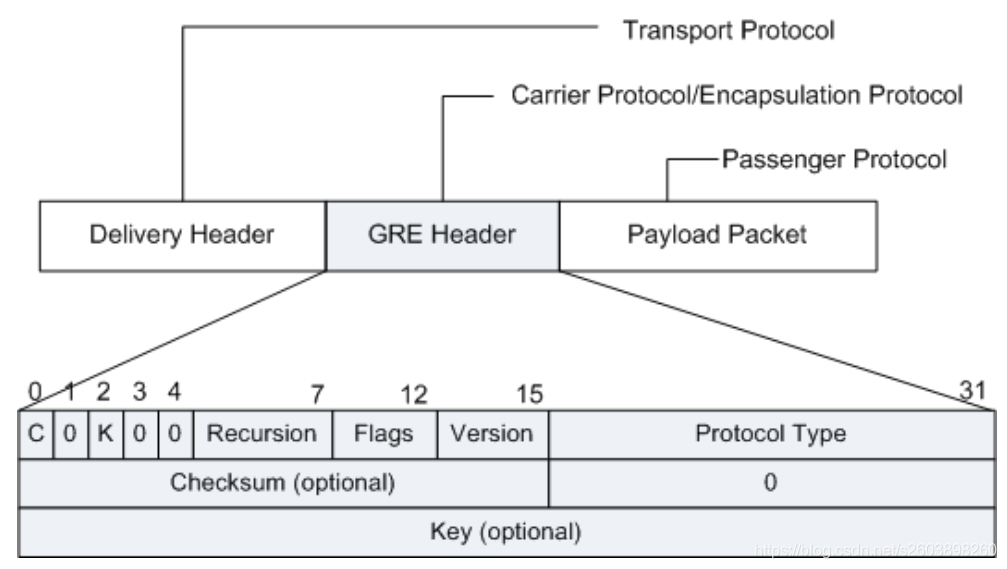

2. GRE报文格式

其中：

• Payload （净荷）： 系统接收到的需要封装和路由的原始数据报；
• Passenger Protocol（乘客协议）：报文封装之前所属的协议称为乘客协议
• Encapsulation Protocol（封装协议）： 用来封装乘客协议的协议称为封装协议，这里的GRE便是一个封装协议，也成为运载协议(Carrier Protocol);
• Transport Protocol（传输协议）：负责对封装后的报文进行转发的协议称为传输协议；不同于传输层协议。

GRE头部各字段含义：

字段	长度	含义
C	1bit	校验和验证标识。设置为1，表示Checksum字段生效；0表示Checksum字段不生效
K	1bit	关键字标识。设置为1，表示头部中Key字段生效；0表示Key字段不生效
Recursion	3bits	用来表示报文被封装的层数。每封装一次该值加1，最多封装3次
Flags	5bits	预留。值为0
Version	3bits	版本号。值为0
Protocol Typ
