路由器

路由器（Router）是网络之间的互联设备。

如果说交换机的作用是实现计算机、服务器等设备之间的互连，从而构建局域网

那么路由器的作用则是实现网络与网络之间的互连，从而组成更大规模的网络。

OSI参考模型的第三层

路由器的结构

配置接口：路由器一般提供可通过调制解调器远程拨号进行配置的AUX配置接口和RJ-45连接的CONSOLE配置口

    路由器配置方式如下：
    1、使用console口配置
    2、使用AUX口通过modem拨号配置
    3、使用telnet远程登录配置
    4、使用TFTP将配置文件拷贝到路由器
    5、通过SNMP修改配置文件


Write memory是保存配置，将配置信息写入到NVRAM中。
write network是保存到服务器中。
write erase是删除路由器的全部配置

 Flash是保存IOS系统的映像文件的。
NVRAM是保存路由器启动配置信息的。
RAM是内存，数据断电丢失。
ROM是用来保存开机诊断程序和引导程序的


路由器的工作原理

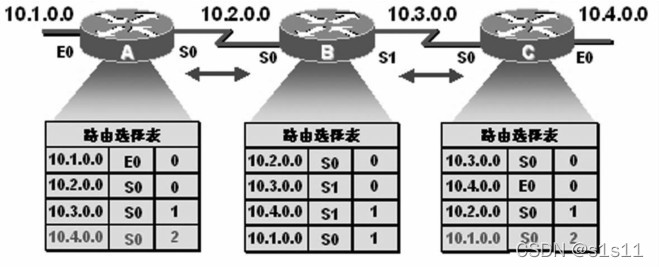

路由表

R 192.168.2.0/24 [120/1] via 61.114.112.1, 00:00:11, Serial2/0
C 192.168.1.0/24 is directly connected, FastEthernet0/0

路由协议的管理距离（AD）,当多个路由协议同时运行时，路由器会根据最可信（AD值最低）的路由信息进行转发。各协议默认AD值如下：

connected 直连端口--0    （直连的拼写是connected）
    static 静态路由--1    （静态的拼写是static）
    IGRP--100 内部网关协议
    OSPF--110 开放最短路径优先协议
    R-RIP-- 120 路由信息协议，每隔30s向外广播一次路由表；
    I-IS-IS--115 内部网关协议
   B-BGP-外部网关协议
    E-EGP-外部网关协议

    /24，掩码长度为24，即掩码为255.255.255.0

    缺省网关指的是与本机直连的那台路由器负责与本机通信的端口的IP地址。
    默认路由是指如果路由器遇到了一个数据包，该数据包的目的地在路由表中不存在，那么路由器应该把数据包发给谁。直连网络必然存在于路由表内。


    静态路由的配置命令格式如下：
    ip route 目的网络 子网掩码 下一跳地址


路由器的工作模式

在IOS的命令行状态下，路由器的工作模式主要有用户模式、特权模式、设置模式、全局配置模式、其他配置模式和RXBOOT模式。

全局配置模式：能够执行全局的配置命令，并进入其他配置模式

RXBOOT：恢复密码

 使用console进入一台没有任何配置的路由器时，将会进入设置（setup）模式，将出现一系列的交互式对话，由用户选择yes和no。

路由器主要有三种工作模式，分别是用户模式（User EXEC，登录到路由器的初始状态）、特权模式（Privileged EXEC，用户模式下输入enable）、全局配置模式（Global Configuration，特权模式下输入configure terminal）

• 用户模式：router＞enable（登录路由器后的模式，仅执行有限的命令）
• 特权模式：router# configure terminal（能够查看所有的信息，执行重要程度不高的命令）
• 全局配置模式：router（config）# inft0/1
  • 接口配置模式：Router（config-if）#
• 全局配置模式：router（config）#linevty015
  • 虚拟终端配置模式：Router（config-line）#
• 全局配置模式：router（config）# ip
  • RIP路由协议配置模式：Router（config-router）#

   Show configuration--显示路由器配置信息
    Show flash--显示闪存的相关信息
    Show ip protocols--显示路由协议的相关信息
    Show ip route--显示路由表


访问控制列表

ACL access-list

命令格式

access-list  ACL_ID permit/deny 源IP地址 反掩码（创建标准ACL列表）

access-list  ACL_ID permit/deny 协议名 源IP地址 反掩码 目的IP地址 反掩码 操作（可选lt小于、gt大于、eq等于或neq不等于）端口号 （创建扩展ACL列表）

（端口配置模式下）ip access-group  ACL_ID  in或out（将指定的ACL应用到本端口的in或out方向上）

扩展表中的地址+子网掩码部分 可以用any来替代，代表任意地址

扩展ACL（编号100-199以及2000-2699的）指定端口号和协议进行封禁

标准ACL：
        ip  access-list  standard  ACL_name或ACL_ID(建立ACL)
        {permit|deny}  源地址   反掩码（在该ACL下连续书写一系列的规则）

扩展ACL
        ip  access-list  extended  ACL_name或ACL_ID（建立ACL）
        {permit|deny}  协议  源地址   反掩码  目的地址   反掩码  [操作]  [操作数]（在该ACL下连续书写一系列的规则）
        （端口配置模式下）ip access-group  ACL_name或ACL_ID  in或out（将指定的ACL应用到本端口的in或out方向上）

编号范围 ACL类型 说明
1--99 IP标准ACL 按源IP地址确定需要禁止还是允许
100--199 IP扩展ACL 按源IP地址和目的IP地址及端口号确定需要禁止还是允许


路由协议

OSPF与RIP相比，各方面都比RIP要好，只是对路由器的性能（计算能力）要求要比RIP高得多。
OSPF可以划分区域，仅交换本区域内的路由信息，区域间的信息由边界路由器负责。
