针对clm格式文件的三维模型数模分离的blobswing程序的实现

1.原理

clm（CesiumLab Model 简称 clm）格式是 CesiumLab 自定义的 BIM 数据中间格式，基 于 sqlite 文件数据库，单文件涵盖了可视化需要的所有 BIM 数据信息，包括属性、几何 体、构件、纹理、结构等等。 总共包括下述 6 个表：Models、Properties、Geometries、Elements、Modelresources、Scenetree。而blobswing程序通过基于clm文件做bim的数模分离，可以利用sqlite数据库对相关表进行操作。
clm中和bim属性相关的共三个表，包括Models、Properties和Elements。

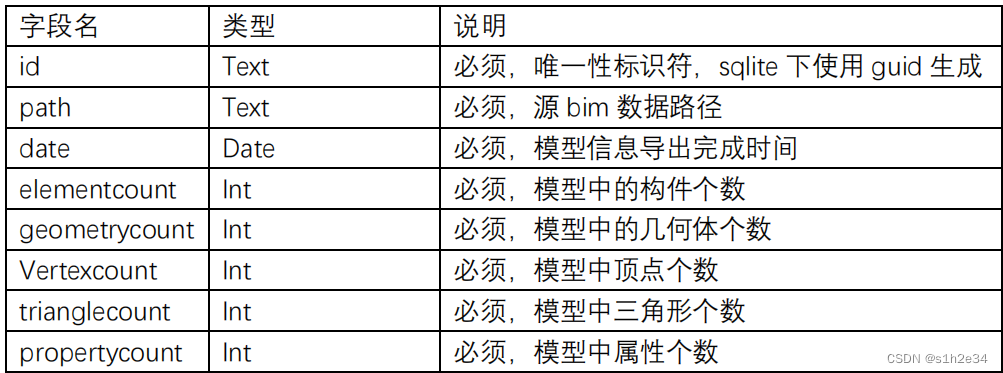

其中，Models表定义如下表所示，和bim属性相关的字段为propertycount，即为模型中属性个数。

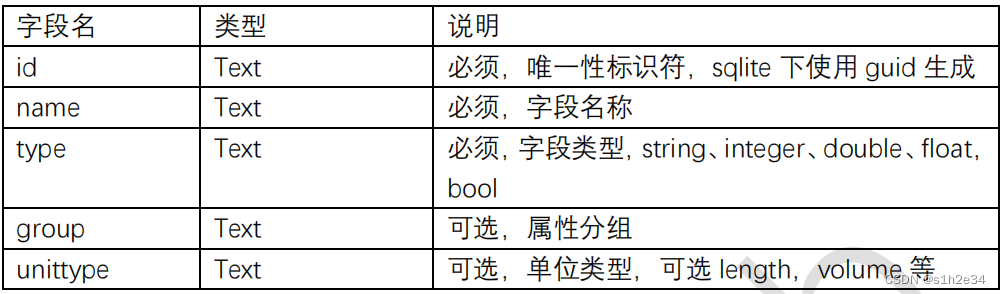

Properties表定义如下表所示，描述的是bim属性的相关信息

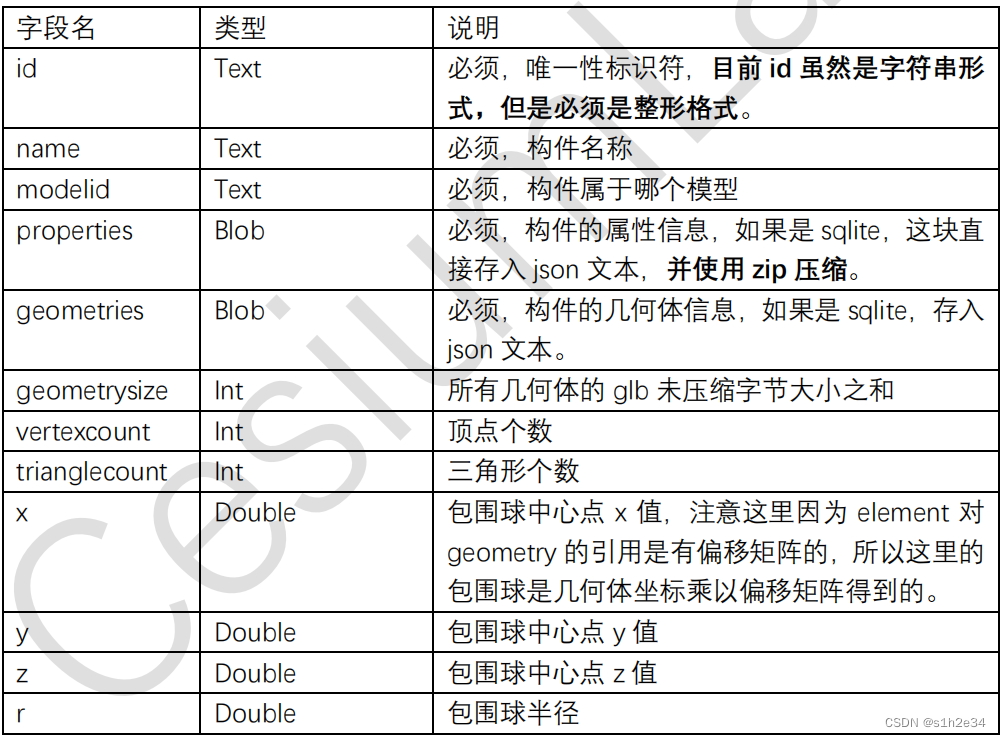

而elements表定义如下表所示，和bim属性相关的是字段properties。

blobswing程序通过对上述三个表中的相关字段进行相关读取和处理，达到bim属性分离的目的。

2.程序操作文档

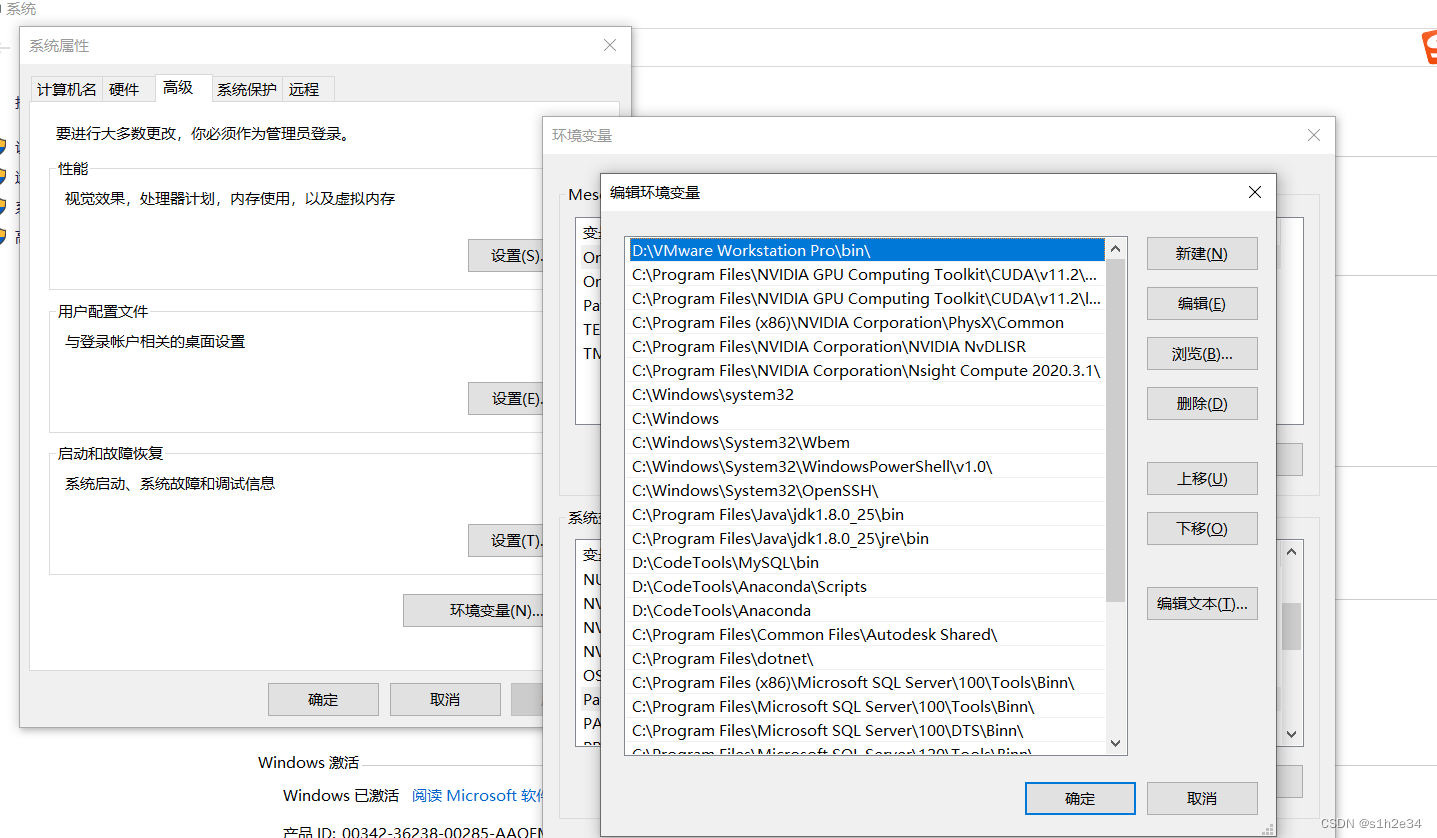

1.配置java环境，如已配置，请略过步骤1。解压缩java环境包jdk1.8.0_25.rar并配置；设置变量名：JAVA_HOME　变量值为jdk安装目录，如C:\Program Files\Java\jdk1.7.0；变量名：Path 变量值：%JAVA_HOME%\bin;变量名：CLASSPATH 变量值：.;%JAVA_HOME%\lib\dt.jar;
%JAVA_HOME%\lib\tools.jar;%JAVA_HOME%\jre\bin;

2.将clmconfig.properties配置文件放在D盘data文件夹下；

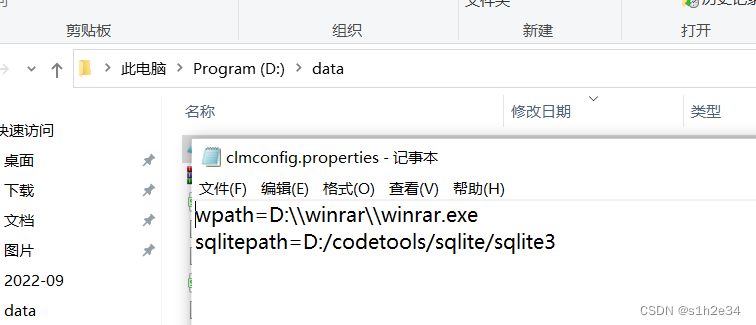

3.若系统无winrar程序，则安装。编辑clmconfig.properties文件数据项，将winrar.exe的路径（含winrar.exe）填入“wpath=”后面。若系统无sqlite程序，则将压缩包中的sqlite文件夹解压至系统，并将其目录路径填入"sqlitepath="后面；

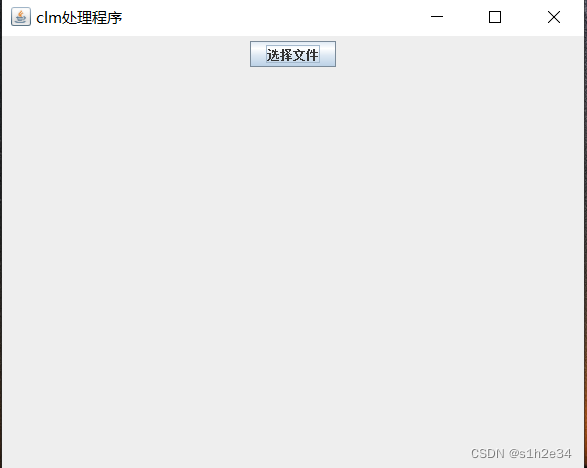

4.将blobswing.jar和blobswing.bat放在同一文件夹下，双击blobswing.bat运行软件，打开界面。

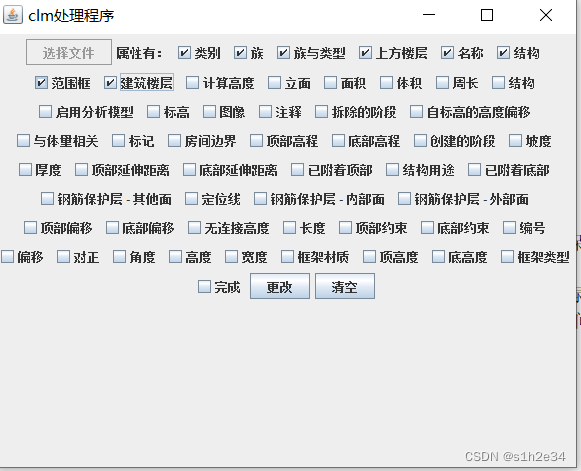

选择clm文件后，各属性项以复选框的形式展现在界面上，通过勾选复选框选择要保留的属性，点击“更新”，对数据库进行属性的更新操作。

待运行完毕后可点击"清空”，回到"选择"界面。

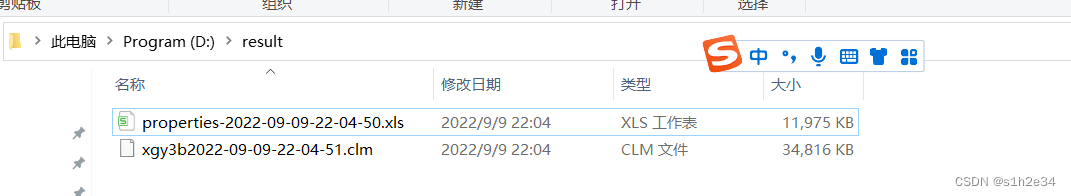

程序临时文件存在在"D：\temp"目录下，属性列表以excel的形式存放在"D:\result"目录下，文件名为properties加当前时间，处理后的clm文件以文件名+时间戳的形式保存在"D:\result"目录下。
