ABAQUS切削模拟



步骤：

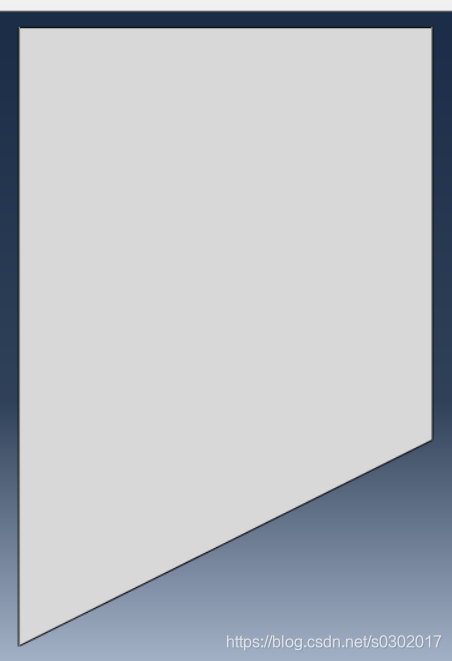

1、模型创建

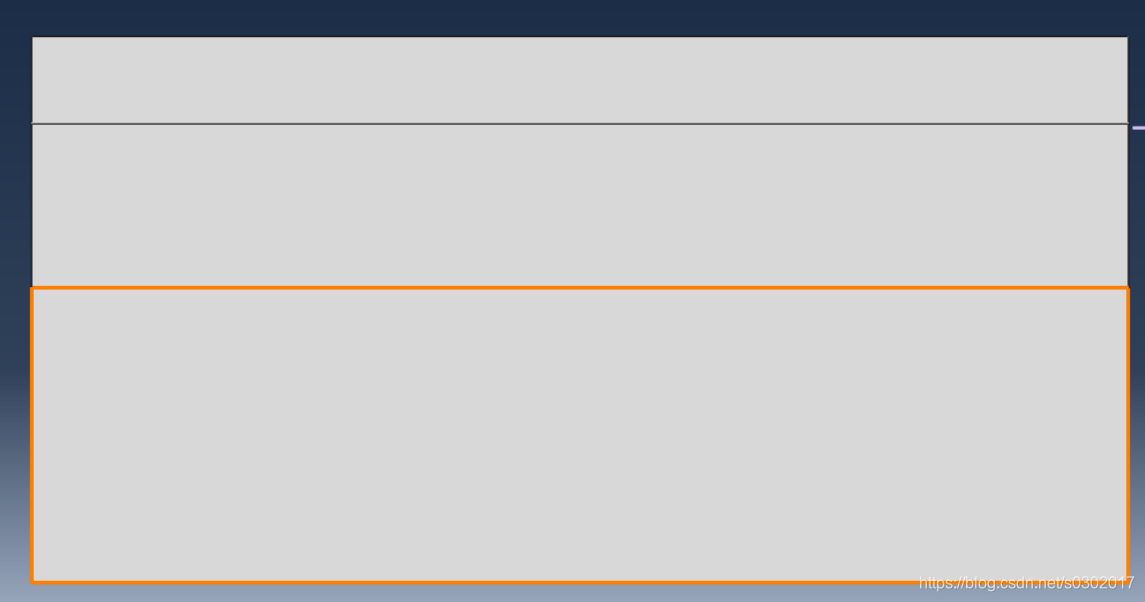

（岩石模型上的横线主要是为了划分网格用）

2、此处省略材料设置

3、装配

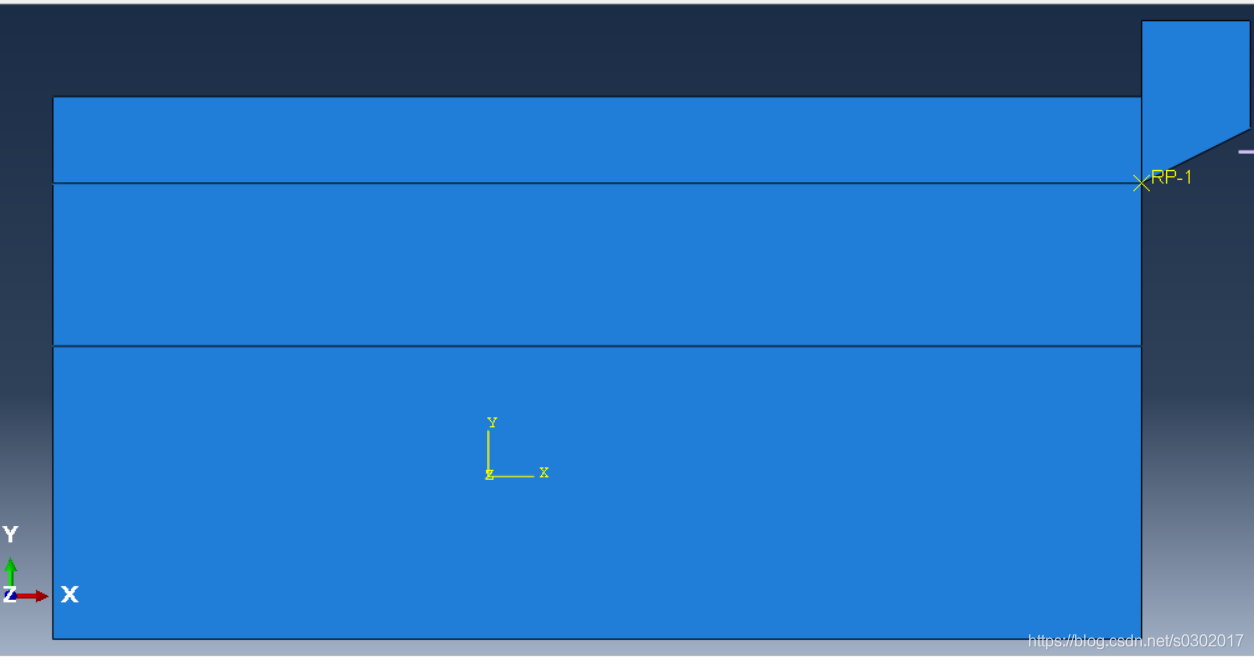

将零部件装配到如图所示位置，并在刀尖处设置参考点

4、网格设置

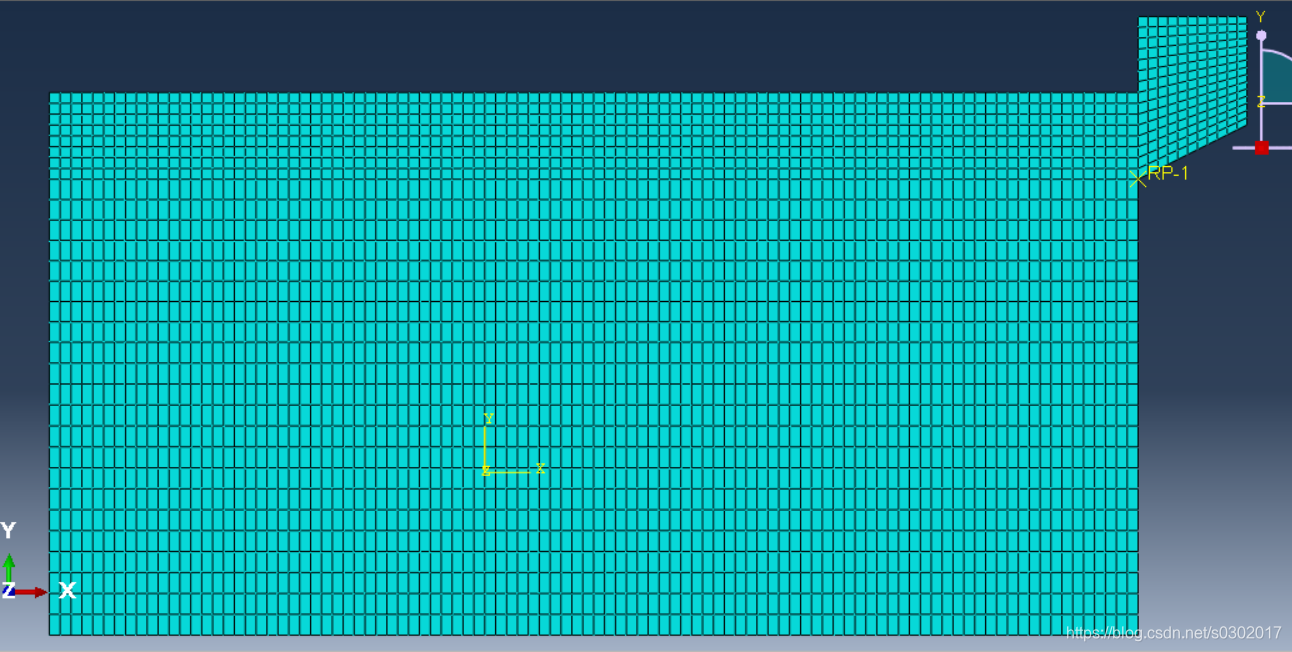

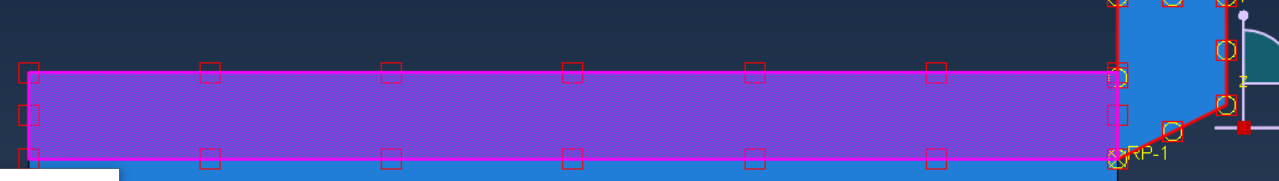

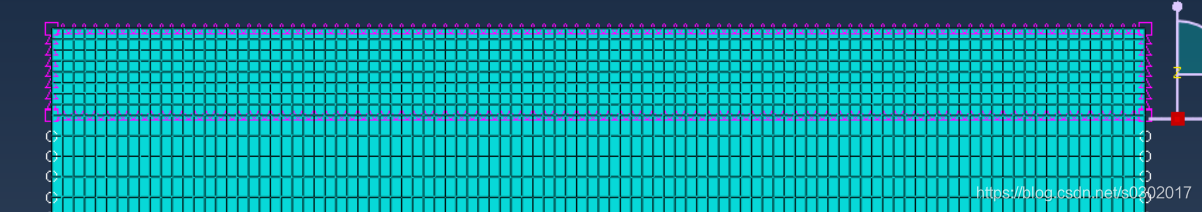

岩石全局种子大小设为2，在岩石被切削部分布置较小单元的种子，刀具与岩石的接触面设置局部种子。指派单元累心为Explicit-温度-位移耦合，单元以四边形为主。

5、分析步设置

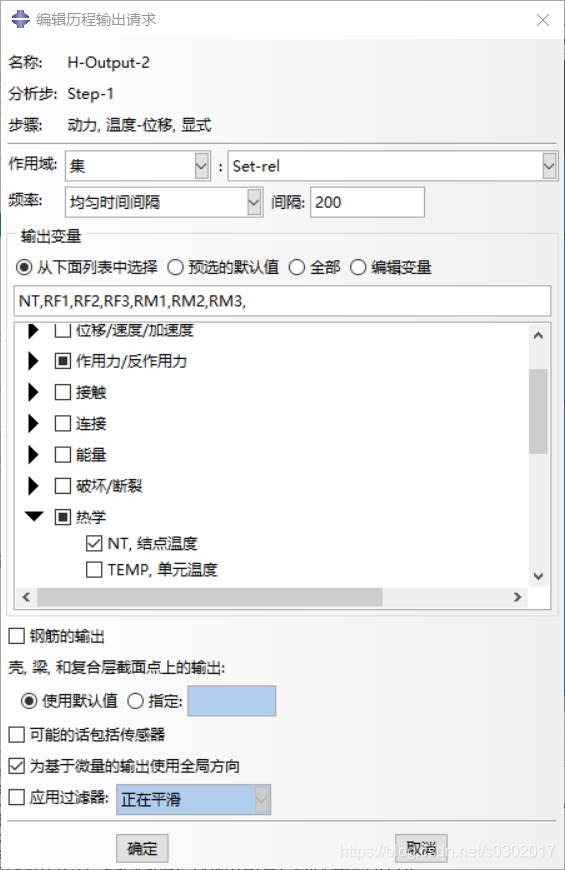

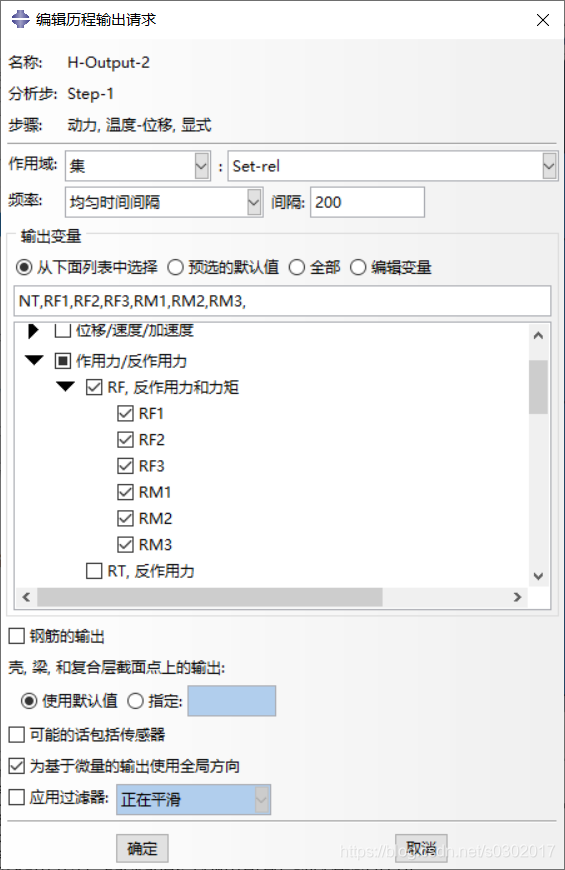

时间长度设置为0.01。场输出请求勾选STATUS和作用力与反作用力。历程输出请求勾选作用力/反作用力下的RF，反作用力和扭矩，以及热学下的NT，结点温度。如图所示

6、相互作用设置

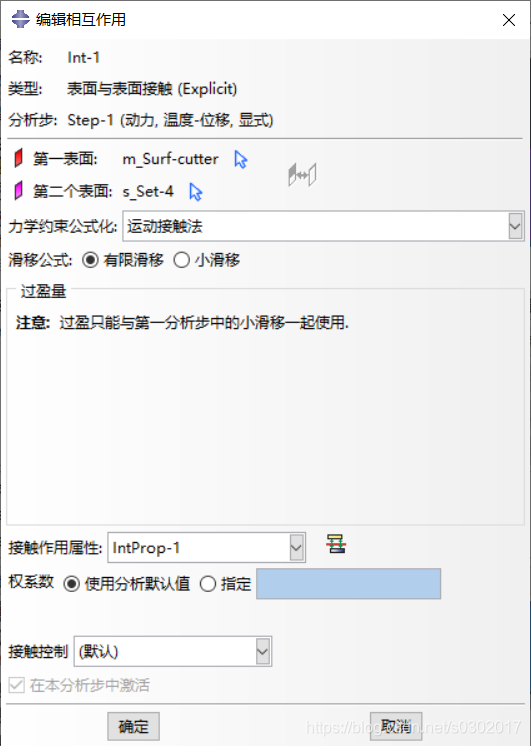

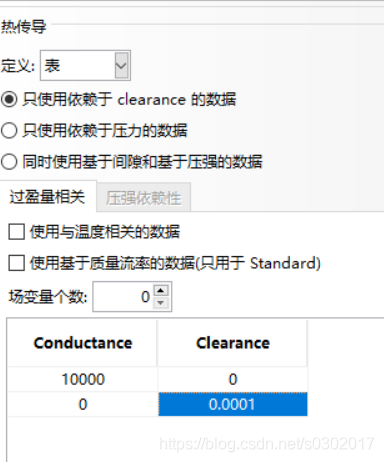

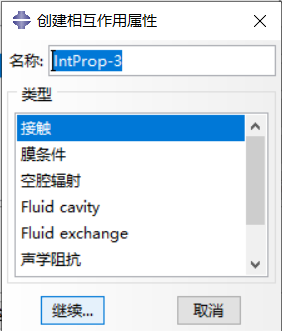

选择刀具和岩石相互作用的表面，设置接触。切向行为，摩擦公式设为罚，系数为0.2；设置法相行为；设置热传导系数为10000/0.0001；设置生热为默认值。

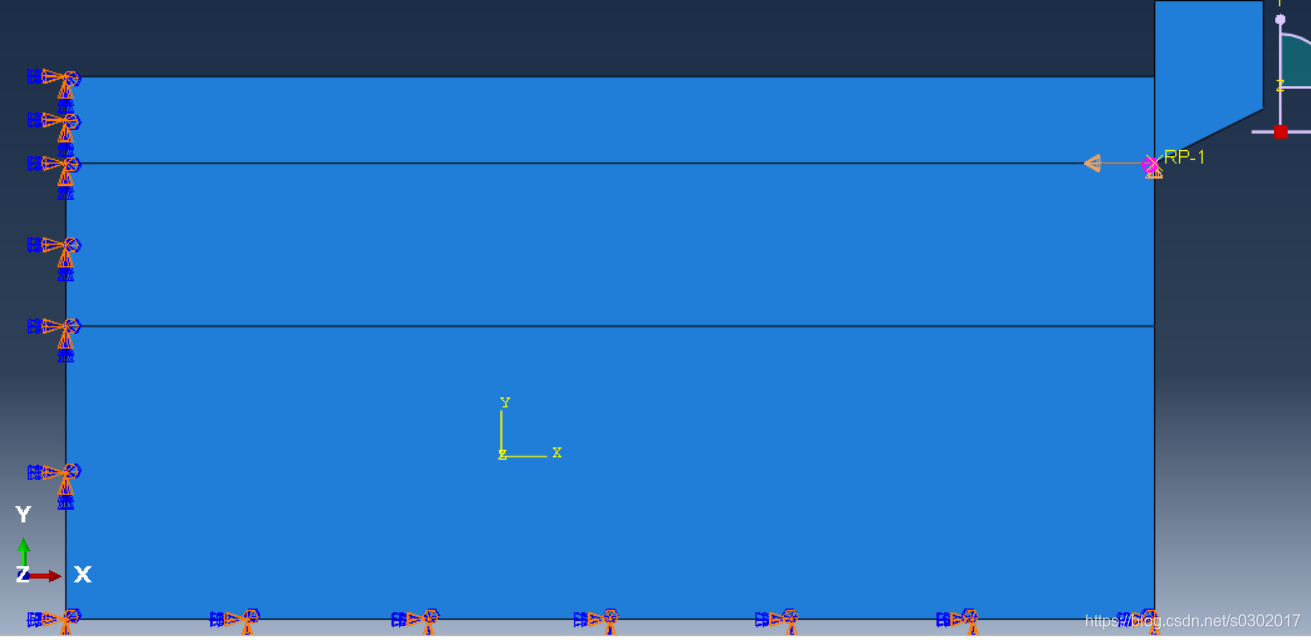

7、设置载荷

固定岩石的下部和左侧，将刀尖速度设为1000。

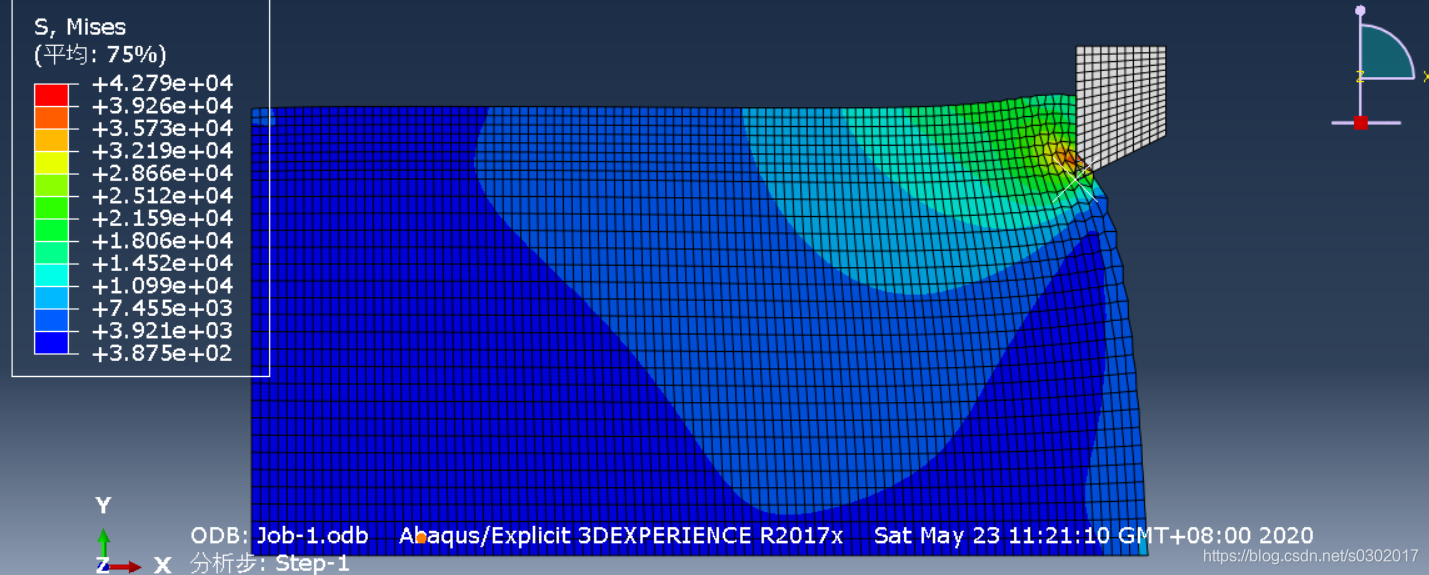

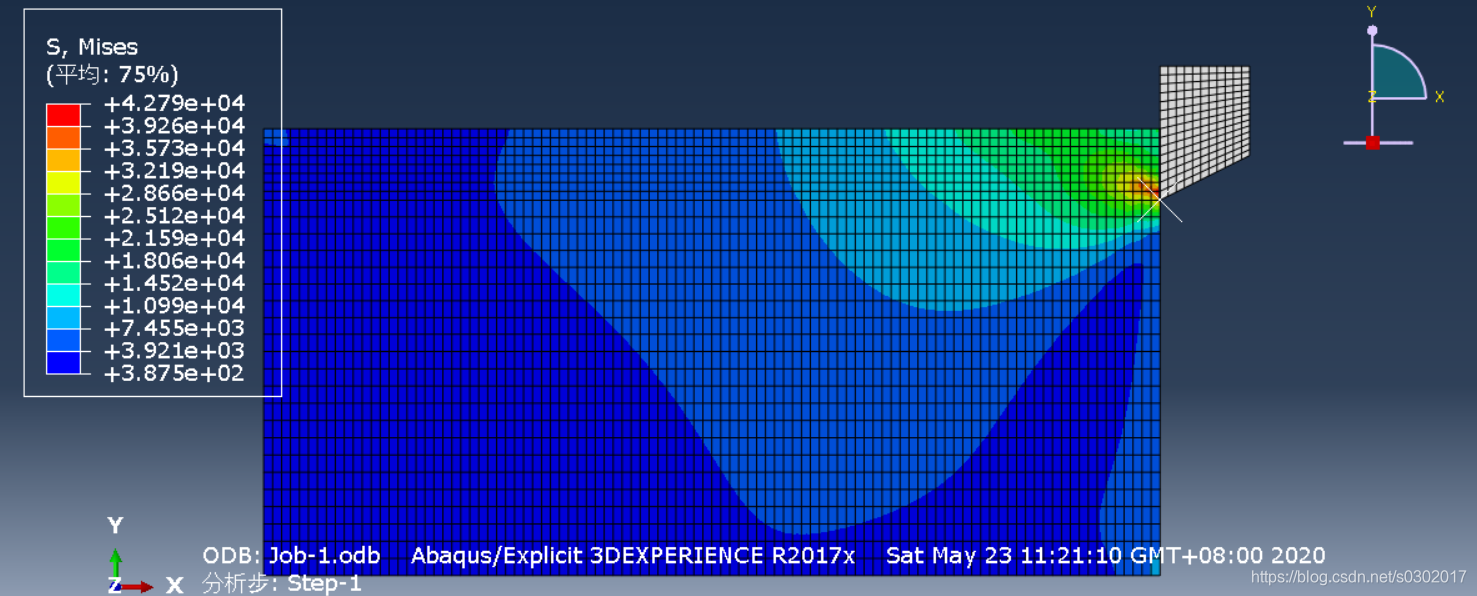

8、提交作业

如果提交作业时出现：网格过度扭曲，可能的原因是网格划分不合理，建议修改网格尺寸后重试。

作者：GaiJM
