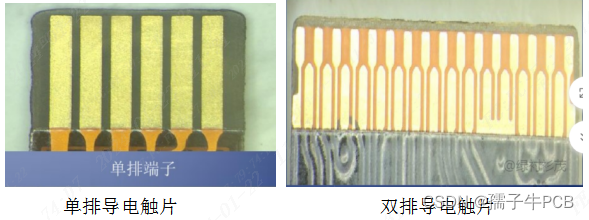

 金手指专业名词为板边连接器，一般由一排或两排金黄色的导电触片组成，因其焊盘表面为沉金或镀金工艺，且导电触片排列如手指状，所以俗称“金手指”。金的抗氧化性极强，可以保护内部电路不受腐蚀，而且导电导性极好，可以减少信号损失，同时金具有非常强的延展性在适当的压力下可以让触点间接触面积更大，从而降低接触电阻提高信号传递效率。

在这里插入图片描述
FPC金手指常用于排线类产品，如ZIF连接器等，这类金手指也称为插拔金手指。FPC金手指处的厚度需要与连接器座子的厚度匹配，太薄了会导致接触不良，甚至脱落，太厚了也会无法插入到座子里面，厚度公差一般要求+/-0.03mm。

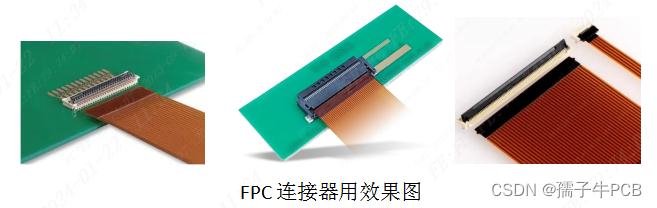

FPC连接器用效果图

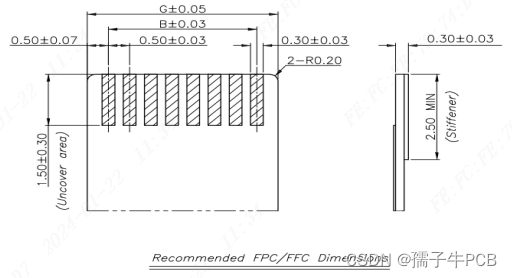

因此连接器厂家都会在连接器对应的规格书上标示出插入厚度(即FPC金手指区域总厚度），常规的有0.3mm和0.2mm两种。
在这里插入图片描述

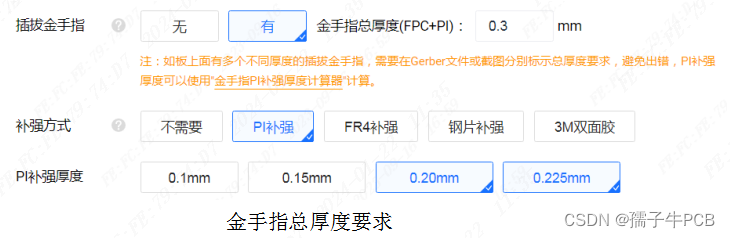

嘉立创下单时为什么让大家填写金手指总厚度就是担心PI补强厚度选错导致板子不能使用，填写了总厚度要求，我们审核及工程人员有时也可以帮您检查一下。
![在这里插入图片描述](https://img-blog.csdnimg.cn/direct/47aa7d385eaf4e1f851e9ccec8fcd655.png
在这里插入图片描述
那么如何根据总厚度要求来计算PI补强厚度呢？先从一个客诉说起
