为什么CPU不能有更多的核？

前言

与GPU动辄成千上万个核不同，CPU核数目前仍处于百核级别。AMD基于最新Zen 5架构发布的产品中，核数最多的型号AMD EPYC™ 9965也只有192个核。

那么，为什么CPU不能有更多的核呢？

这是一个系统工程的问题，涉及到多种因素的权衡。本文将结合AMD Zen 5 EPYC 9005系列（下文简称Zen 5）的架构，从CPU制造流程讲起，带读者理解现代CPU架构的同时，解释为什么CPU不能有更多的核。

从CPU制造流程讲起

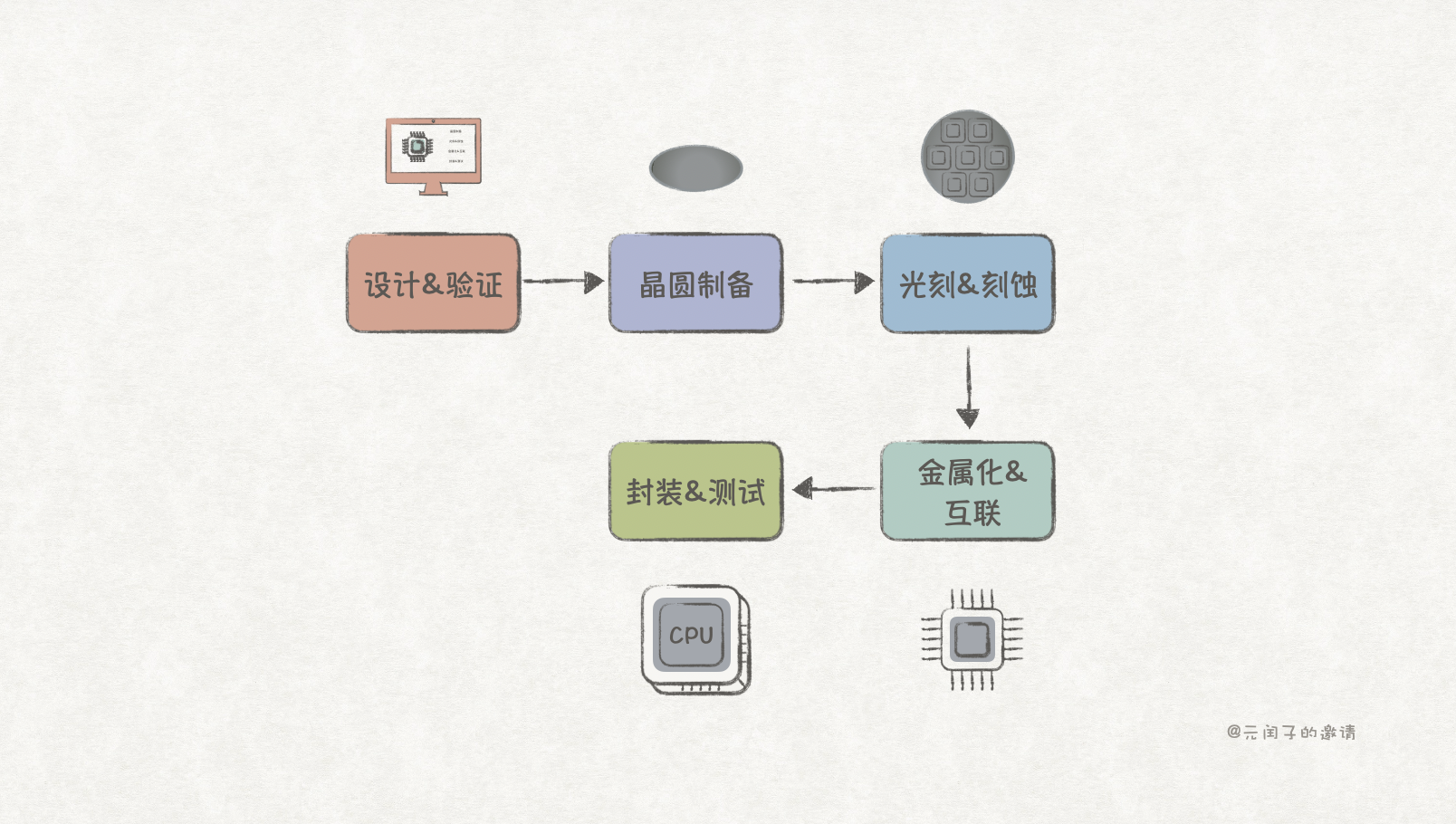

CPU的制造过程可以简单总结如下：

晶圆是制作CPU的主要材料，它由圆柱形单晶硅锭（用直拉法从熔融后的高纯度多晶硅中拉出）切片而成，目前主流的晶圆尺寸为12英寸，约7万mm²。

一片晶圆能够光刻若干个芯片，我们把这种未经封装的单个功能芯片称为Die（裸片）。我们很容易想到，如果把Die设计得足够大，一片晶圆只光刻一个Die，那么单Die的核数就能更多了。

然而，受光刻技术限制，当前光刻掩膜版最大面积约858mm²，一旦超过这一阈值，需通过多次曝光拼接完成光刻，但会导致工艺复杂度增加和良率显著下降。

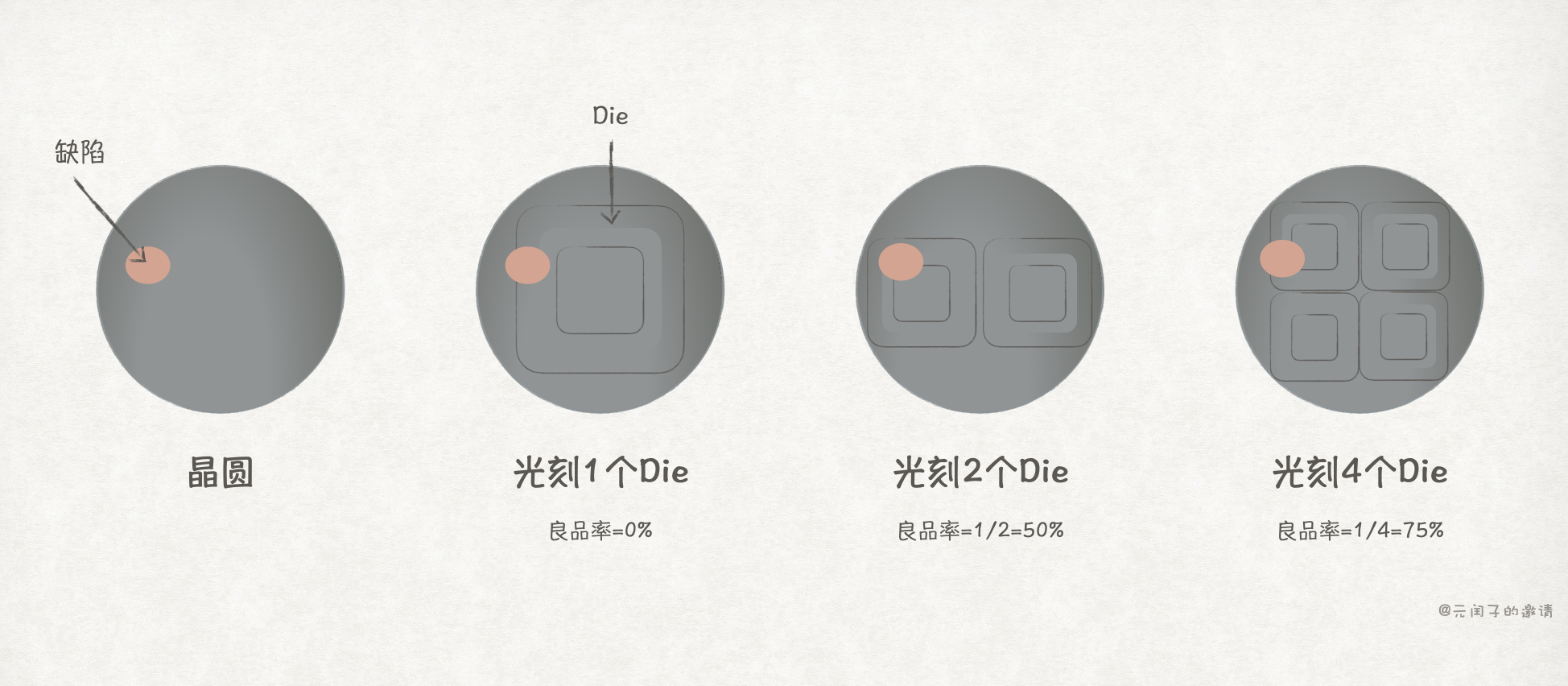

另外，即使在最大光刻掩膜版面积内，Die的面积也不是越大越好。通常来说，晶圆都有一定的缺陷密度，考虑极限场景，晶圆面积=光刻掩膜版最大面积，如下图所示，Die的面积越小，良品率就越高。

所以，出于成本的考虑，追求更高的良品率会限制芯片的面积，从而限制了芯片核的数量。

既然单块芯片面积受限，那能不能把多块小芯片组合成一块大芯片呢？

当然可以！

Chiplet架构：把小芯片组合起来

Chiplet是一种将传统单片式系统级芯片（SoC）拆分为多个功能模块化小芯片（Die），再通过先进封装技术（如2.5D/3D堆叠）互联集成的设计架构。其核心思想是通过标准化接口将不同工艺节点、不同功能的Die灵活组合，形成高性能异构系统芯片。

所以，Chiplet既突破了传统单芯片的物理极限（858mm²），也兼顾架构设计的灵活性。

Chiplet架构下，Die通常会被分成CPU Die（CCD）和IO Die（IOD）两类。

• CPU Die负责高频计算，集成CPU Core（核）、高速缓存（L2/L3 Cache）等，采用先进的工艺，提供更高的计算密度；
• IO Die负责资源管控，集成内存控制器、PCIe总线、SATA接口等，采用成熟的工艺，更好保证信号的完整性。

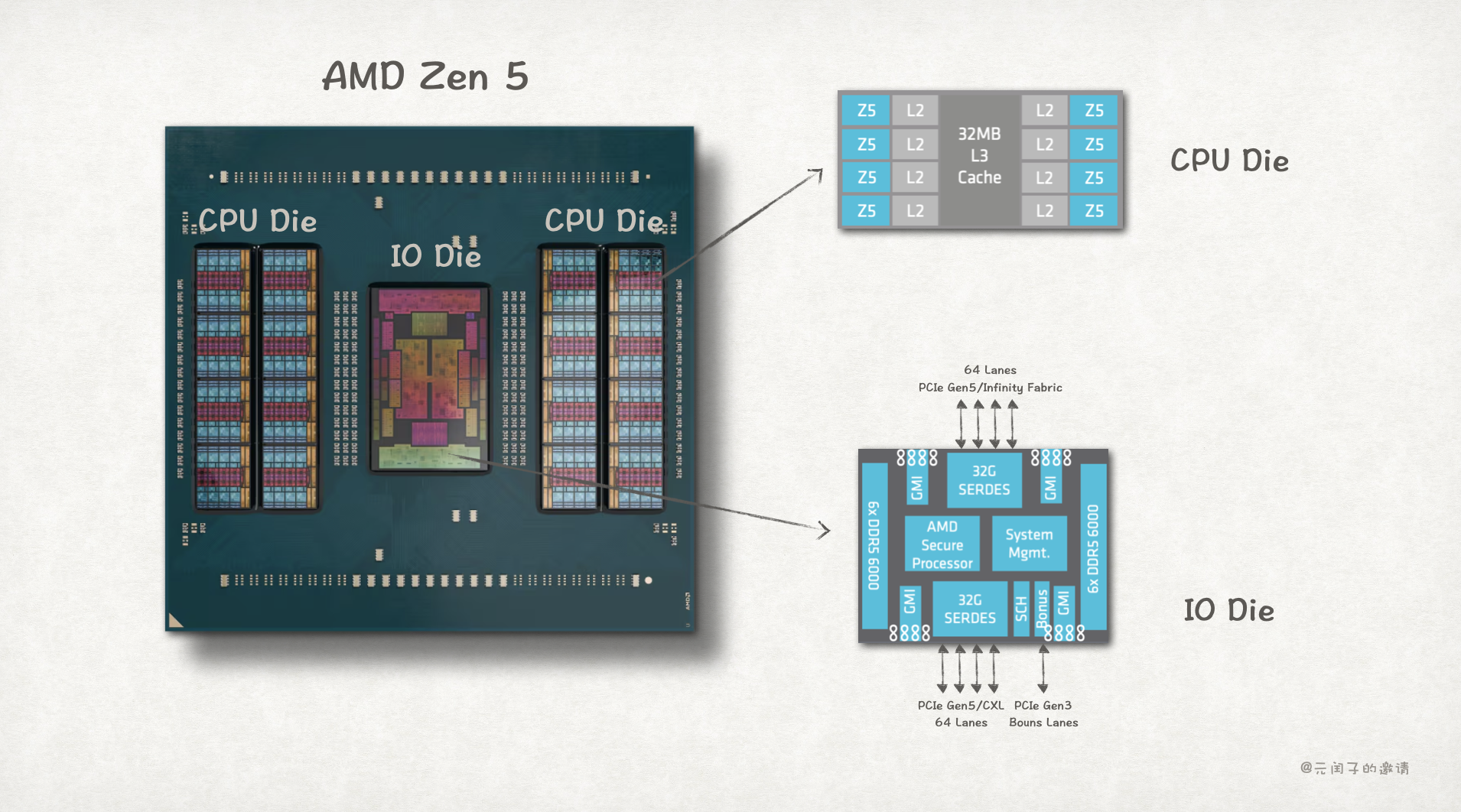

AMD Zen 5采用Chiplet架构设计，一块完整的芯片包含多个CPU Die和1个IO Die。其中，CPU Die采用3nm/4nm工艺，IO Die采用6nm工艺。

虽然Chiplet理论上支持，但通常不会为了得到更多的核而无限制地扩展CPU Die。比如，AMD Zen 5一个CPU Die上有8个核，当前最多支持集成16个CPU Die，共计128核。

其中原因主要受以下几点限制：

1. 功耗和散热问题。集成更多的CPU Die意味着更高的功耗，散热可能成为问题，会导致芯片温度过高，影响晶体管的寿命。
2. 内存带宽受限。一块芯片上通常只有1个IO Die，其DDR内存通道数是固定的，比如，AMD Zen 5的内存通道数为12。更多的核意味着内存带宽竞争更大，平均单核内存带宽更低。
3. 缓存一致性机制更复杂。虽然可以通过增加IO Die的数量来提升内存带宽，但这同样受功耗和散热问题限制，而且更多的CPU Die会导致缓存一致性机制过于复杂，得不偿失。

在拥有一定面积的芯片上，既然无法通过扩展更多的CPU Die来增加核数，那么能否提升单个CPU Die的核数呢？

当然可以！通过把核做得更小，就能让一定面积下的CPU Die拥有更多的核。

更小的核

以AMD Zen 5 EPYC 9005系列为例。

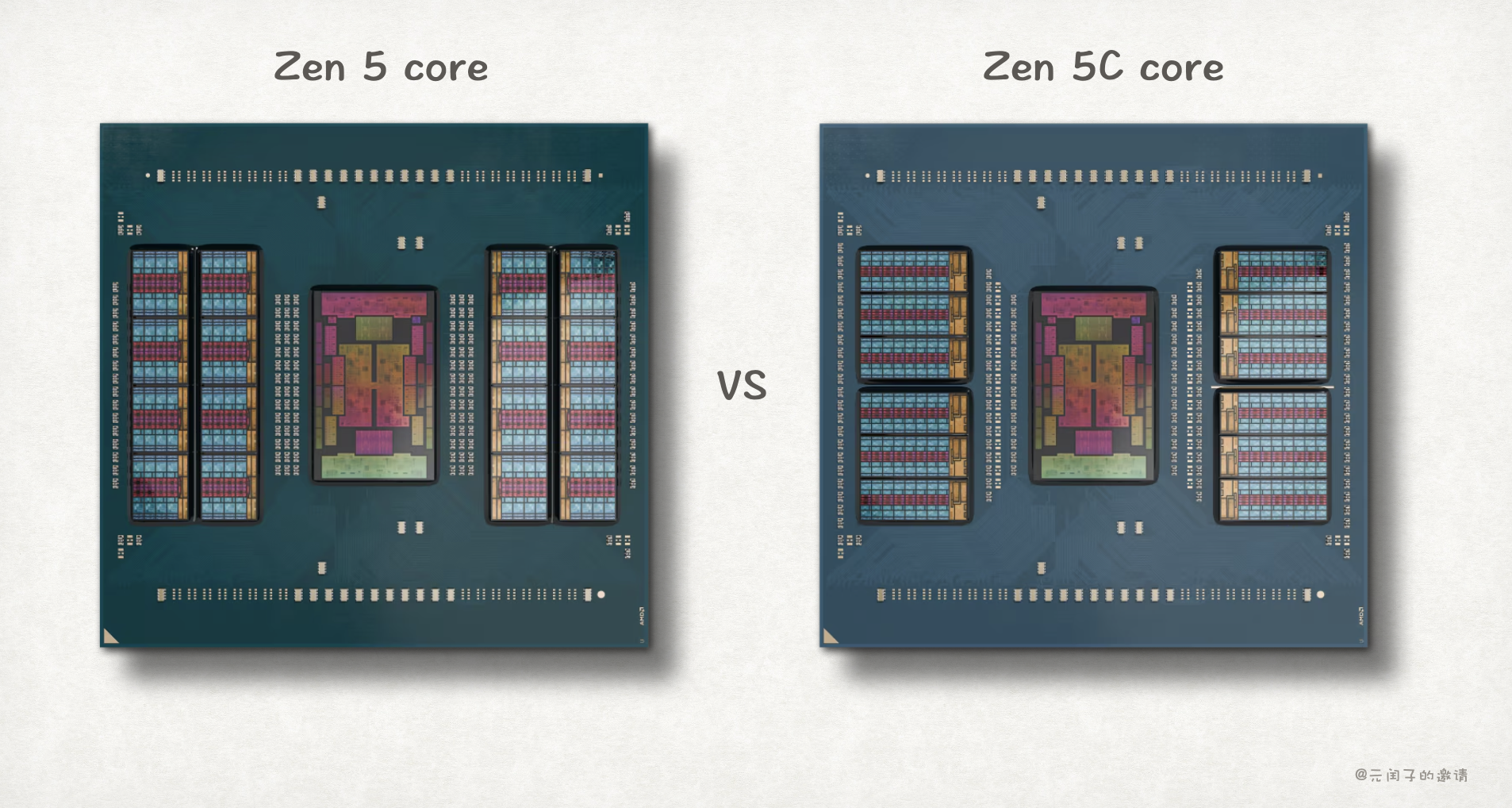

除了前文提到的8核/Die的Zen 5 core，还有16核/Die的Zen 5C core。

它们之间的一些参数如下：

	Zen 5 core	Zen 5C core
单Die核数	8核	16核
L2 Cache大小	1MB	1MB
共享L3 Cache大小	32MB	32MB
平均单核L3 Cache大小	4MB	2MB
基础频率	2.6-4.2GHZ	2.1-2.3GHZ
最高睿频频率	5GHZ	3.7GHZ

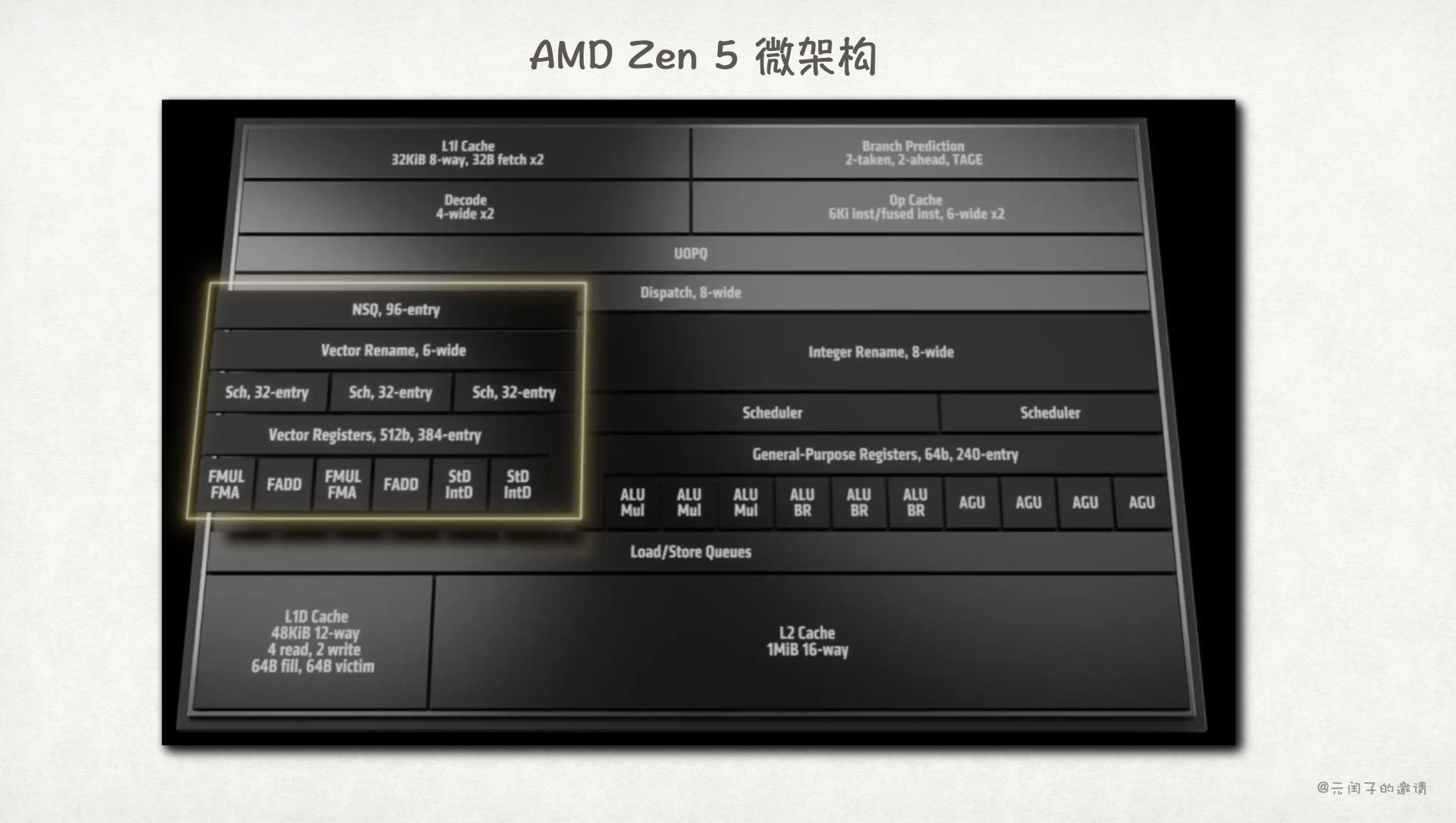

从上述对比可以看出，Zen 5C的核数更多，但单核性能更弱。这很好理解，每个核都由各种单元组成，如下展示了Zen 5的微架构图：

为了把核做得更小，核内各单元的尺寸/电路必然会缩小，性能也就更低了。比如，TAGE分支预测器的BTB容量变小，会导致分支预测准确率下降，从而影响单核性能。

所以，单CPU Die的核数也不能太多，否则单核性能太低，也没有意义。

另外，GPU之所以能够做到成千上万个核，是因为GPU的设计理念上是并行性和吞吐量有限，要求同时处理数千个相似任务，这使得GPU的核极度简化，仅保留基础算术逻辑单元（ALU）和少量高速缓存。所以GPU的核能够做到足够小！

而CPU的设计理念是追求通用性和灵活性，要求处理复杂的逻辑控制、分支预测、乱序执行等通用计算任务，所以核无法做得很小。

既然单CPU Die核数不能太多，单CPU上的CPU Die也不能太多，那么能不能把多个CPU互联起来，形成一个拥有更多核的服务器呢？

当然可以！

多路CPU系统

如果一块主板上只有1个CPU，通常会把它称为单路（Single-Socket）CPU系统，有2个CPU则称为双路（Two-Socket）CPU系统，以此类推，还有四路CPU、八路CPU等。

如今，单路和双路都是常见的配置，比如，AMD Zen 5提供了单路和双路两种配置。

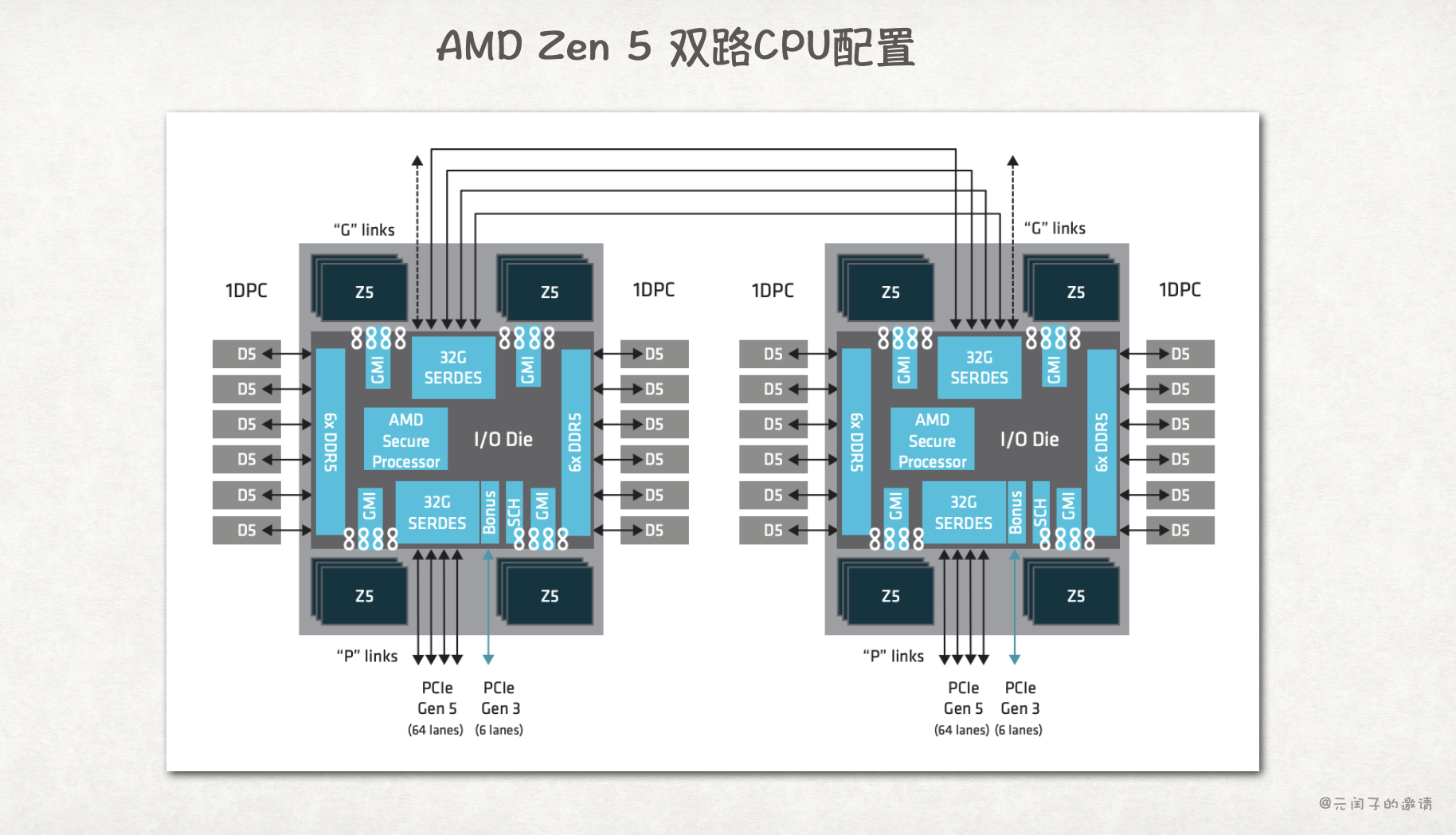

在多路CPU系统中，CPU之间通过IO Die上的高速互联接口完成互联。AMD的高速互联协议为Infinity Fabric，如下展示了AMD Zen 5在双路配置下的互联结构图：

AMD Zen 5的IO Die中，Infinity Fabric高速互联接口与PCIe接口用的是同一个物理接口，所以这里存在计算和IO的权衡。多路CPU有着更多的计算算力，但更少的IO扩展接口。

类似地，多路CPU系统中的路数也不能无限扩展，整机功耗和散热问题、互联总线的带宽和时延瓶颈、更复杂的缓存一致性协议等都是阻碍因素。

还要考虑业务负载

到目前为止，我们都在围绕成本、物理限制、技术复杂度等维度来讨论。

假如我们克服了这些问题，并生产出一款超多核的CPU型号，那么它就一定能够很受欢迎吗？

未必！我们忽略了最重要的因素，业务负载。

比如，对Redis来说，它是一个单线程的业务负载，单实例下，给它再多的核也用不上，它需要的是更强的单核性能。

比如，对IO密集的存储型业务来说，它不需要很强的CPU计算性能，需要的是更大的IO带宽和更低的IO时延。

比如，对云基础设施提供商来说，一台整机服务器上通常运行着多个容器业务。多路CPU系统确实能够减少机柜的数量，从而降低成本。但考虑到系统的可靠性，他们可能更偏爱核数更低的单路CPU服务器，因为单路CPU下，单机故障的业务影响范围会更小。

所以，“为什么CPU不能有更多的核？”这是一个系统工程的问题，要经过多方面因素的综合权衡。

更好的方法是为用户提供多种选择，让用户能够根据自身的业务需求，选取合适的CPU型号。

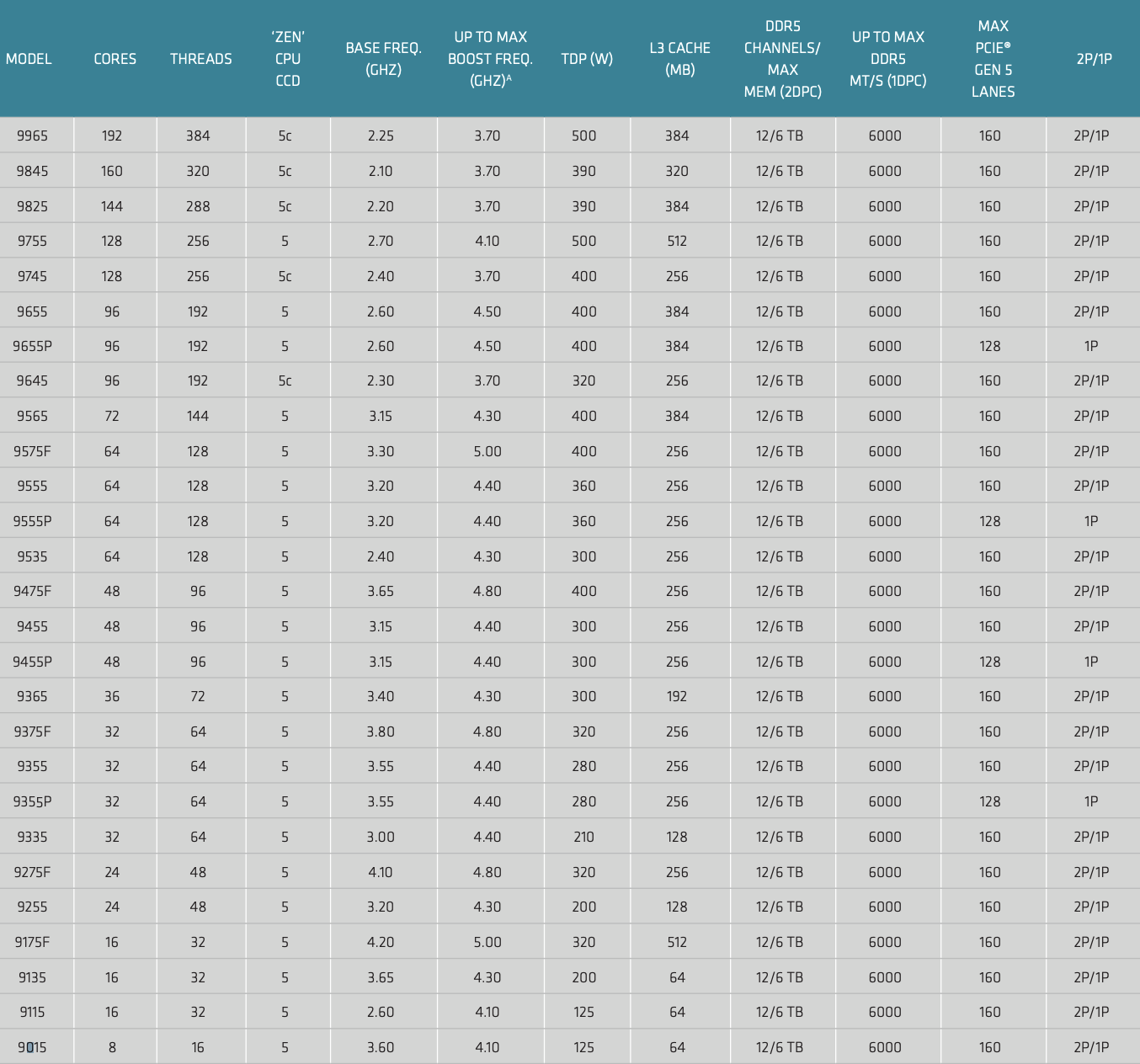

如下为AMD Zen 5 EPYC 9005系列的全部型号，多达27种：

总结

本文主要针对“为什么CPU不能有更多的核？”进行了讨论，总结起来，主要有以下几个原因：

• 芯片本身的物理限制。更大面积的芯片往往会有着更低的良品率，成本会急剧上升；而且功耗会更大，散热很可能成为问题，从而影响晶体管的寿命。
• 带宽和时延限制。随着核数增多，内存带宽、高速缓存带宽、CPU的高速互联带宽都会成为瓶颈。
• 缓存一致性协议限制。更多的核数，特别是在多路CPU系统下，缓存一致性会变得非常复杂，为了追求更多的核数，而让系统复杂性急剧增大，可能会得不偿失。
• 业务负载不一定合适。技术服务于业务，很多业务并不需要很多的核，所以业务合适最重要。

总之，世上没有有一款完美的CPU，系统设计，一切尽在权衡！
