企业级负载均衡集群——lvs的DR模式下的健康检测（Idirectord）

1. DR模式的工作原理

在一台主机上面搭建lvs服务器，设置lvs的工作模式是DR模式，lvs仅仅是一个调度器，它会把客户端的请求转发给后备服务器
DR模式直接由后备服务器把数据返回给客户端，不需要逆向发送数据包，此时lvs只有一个职责就是专注做调度，效率很高，此时lvs调度器叫做DS调度器(director server)，RS是真正的后端web服务(realserver)

过程的数据流向：

客户端（client）发送请求给lvs调度器(DS)，DS调度器先把请求发往prerouting链（内核空间kernalspace），确定请求的是不是VIP（虚拟ip）
到了INPUT链之后，
如果请求的是集群服务，会在这里修改MAC地址，把源MAC地址改为DS的MAC地址，把目的MAC地址改为RS的MAC地址
此时IP仍然不变，处理完成后把请求发往postrouting链，检测请求的是否为RS（会检测请求的MAC地址）
如果是，接受请求，把请求通过回环接口发送到出口的网卡，再发回给客户端，数据在系统内的交流用的是回环接口，与外部的交流用的是网卡ens33

DR模式高效的原因就是RS服务器会直接响应客户端的请求，发送的请求一直往前发送数据包，不会再返回数据包给调度器

prerouting，input，postrouting都是iptables防火墙里面的链

流程：
Client发送请求 --> DS(调度器) --> prerouting --> INPUT --> postrouting --> RS（真正的服务器）–> lo回环接口 --> 网卡eth0 --> Client

2. DR模式中的名词解释

DS	调度器，lvs的前端设备
RS	真正提供服务的后端服务器
RIP	后端服务器的ip地址
DIP	调度器和后端服务器通信的ip
源IP CIP	客户端的IP
目的IP VIP	（设置的统一入口），对外公布的ip，客户请求进来的ip
源MAC地址	DS调度器的MAC地址
目的MAC地址	RS真正服务器的MAC地址

3. DR模式下的健康检测原因

• lvs的DR模式和TUN模式都是后端服务器是正常工作

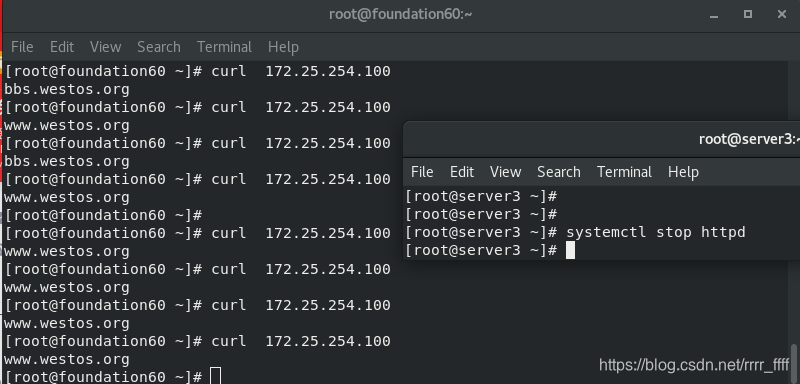

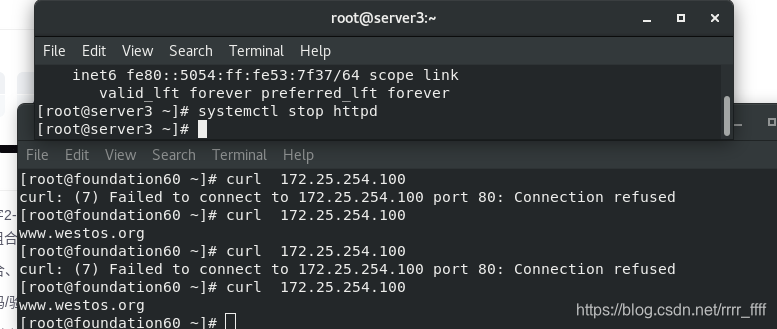

• 当lvs集群中的一台后备服务器挂了之后，为了不影响客户的正常访问，应该将它从集群当中踢出去，让客户不再轮询访问
• 调度器只把客户端的请求转发给状态好的那台web服务器，否则客户端是一会可以访问，一会不能访问，会影响访问效果

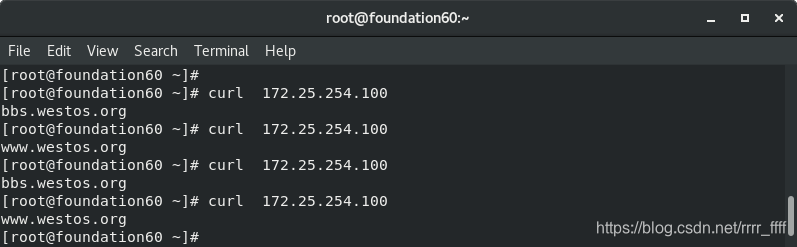

• 一个集群的web服务器上面的资源一模一样，访问哪个客户根本感觉不到。

开启apache又再次回复正常

4. 在lvs的DR模式下实现健康检测

4.1 搭建DR模式

在lvs调度器上面：（注：列出的ip和使用的ip有些差别，只是方便查看）

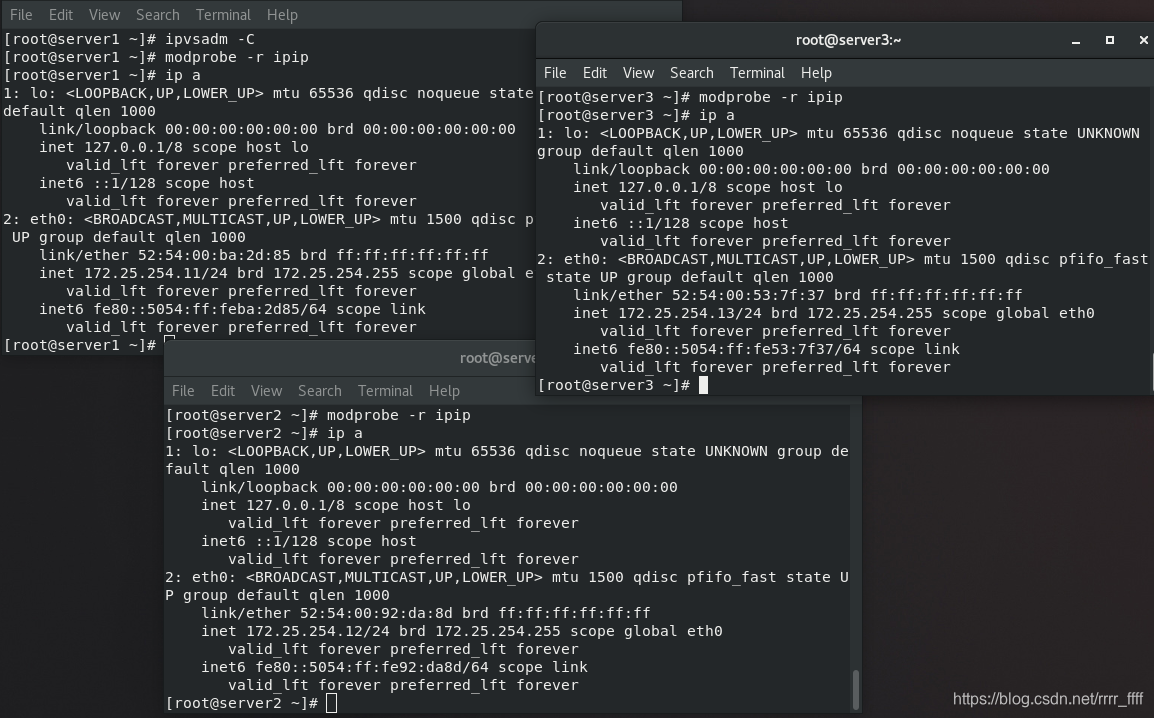

ipvsadm -C清除之前的隧道策略
modprobe -r ipip删除隧道模块

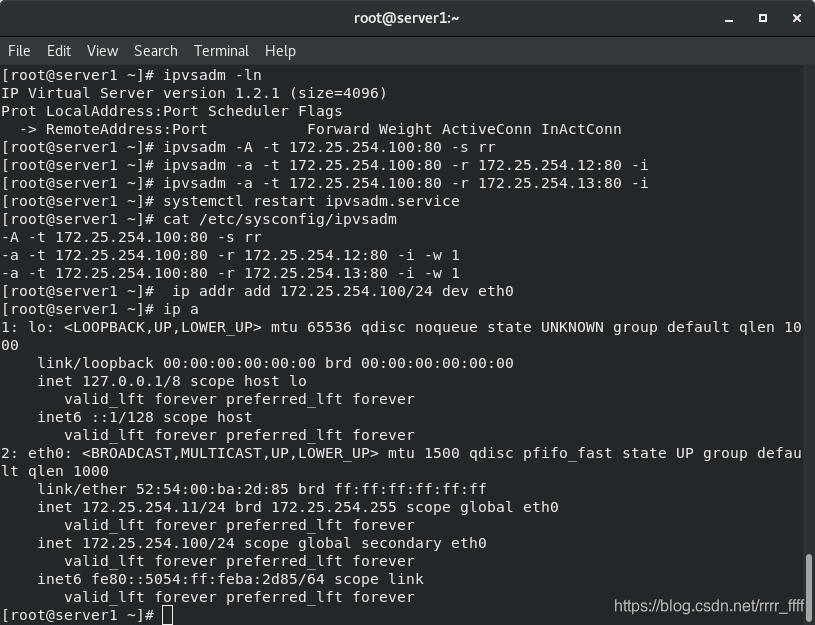

ipvsadm -A -t 172.25.254.100:80 -s rr
ipvsadm -a -t 172.25.254.100:80 -r 172.25.254.12:80 -g
ipvsadm -a -t 172.25.254.100:80 -r 172.25.254.13:80 -g
systemctl restart ipvsadm.service
cat /etc/sysconfig/ipvsadm
ipvsadm -ln
ip addr add 172.25.254.100/24 dev eth33
ip a

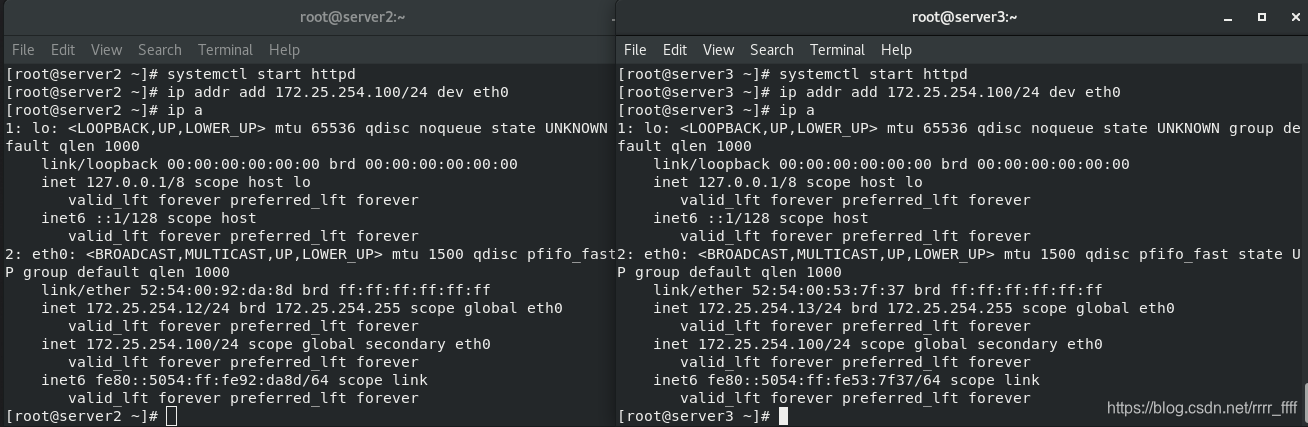

• 后端两台服务器（server3/2）都要卸载ipip模块并且添加ip



4.2 使用ldirectord插件解决此问题，使客户可以稳定访问

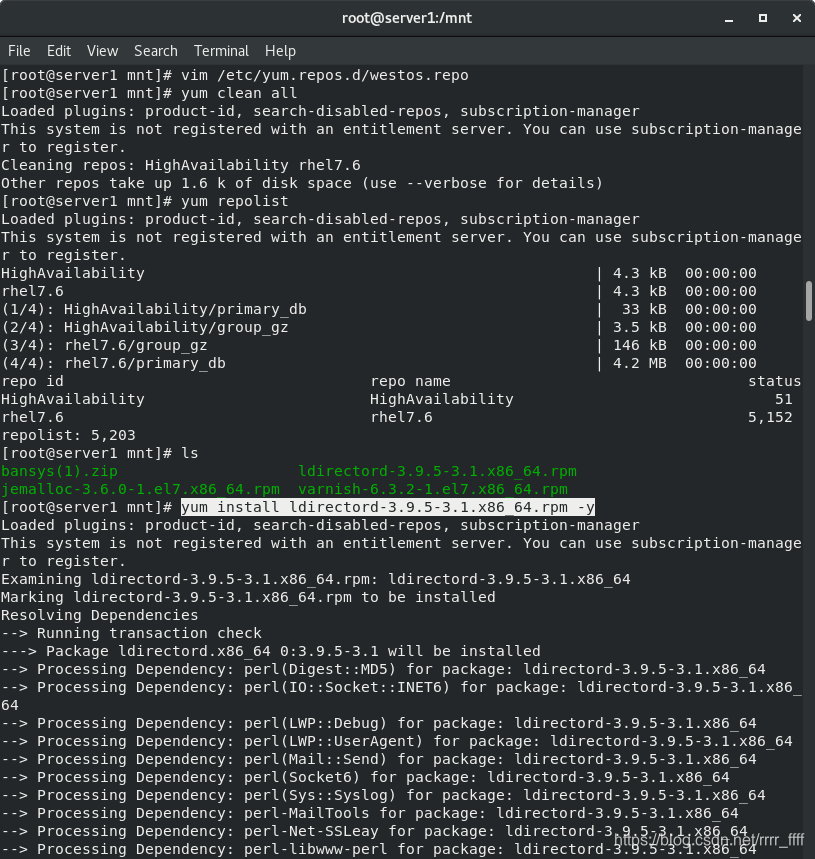

• 在真机（客户端）搭建共享yum源

• lvs调度器使用yum源

• 安装ld插件

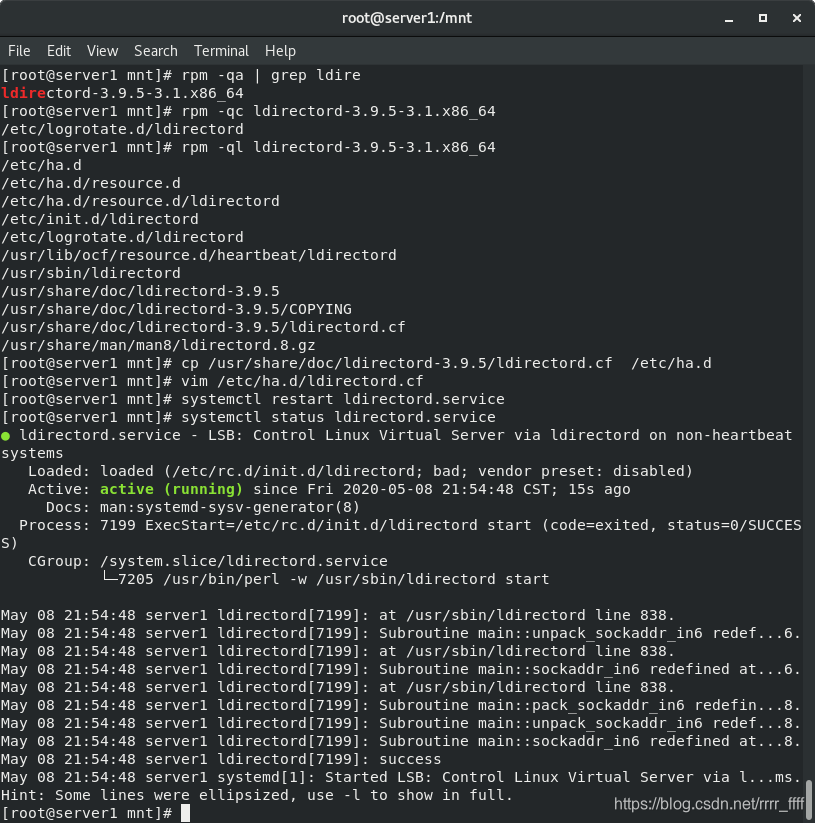

rpm -qc ld
rpm -qpl ld
cp 配置文件 /etc/ha.d/

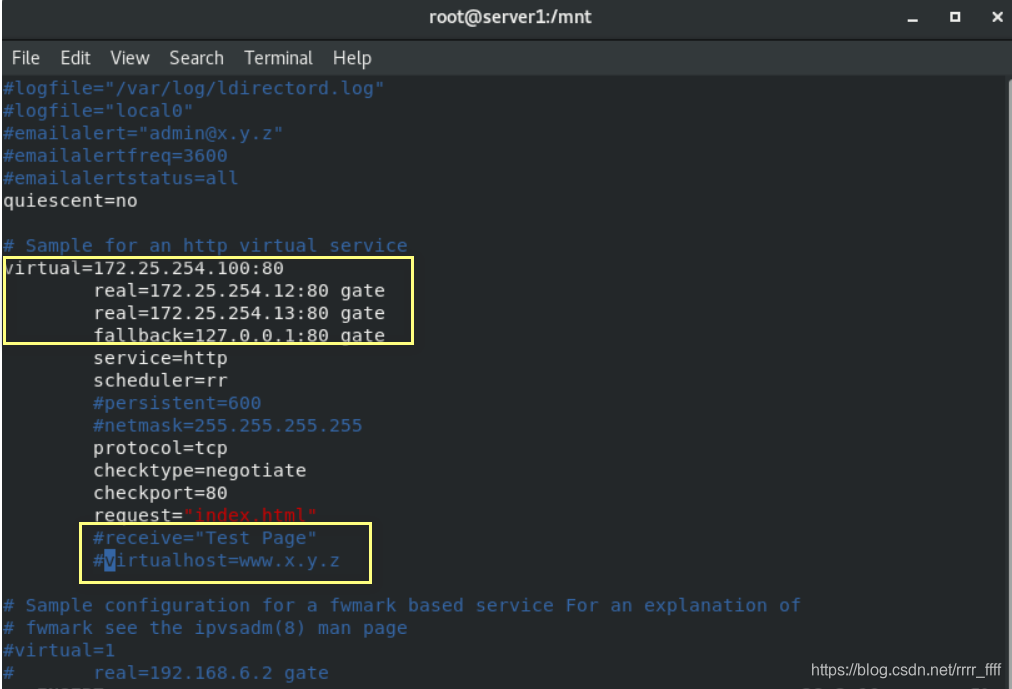

vim /etc/ha.d/ldirectord.cf编辑设置信息

fallback 表示调度器自己的回环接口，两台RS都挂了就访问这个

4.3 自动实现健康检测的测试

systemctl restart httpd （server3恢复后）
