一、简介

** 所谓四层就是基于IP+端口的负载均衡；七层就是基于URL等应用层信息的负载均衡；**同理，还有基于MAC地址的二层负载均衡和基于IP地址的三层负载均衡。换句换说，二层负载均衡会通过一个虚拟MAC地址接收请求，然后再分配到真实的MAC地址；三层负载均衡会通过一个虚拟IP地址接收请求，然后再分配到真实的IP地址；四层通过虚拟IP+端口接收请求，然后再分配到真实的服务器；七层通过虚拟的URL或主机名接收请求，然后再分配到真实的服务器。
** 所谓的四到七层负载均衡，就是在对后台的服务器进行负载均衡时，依据四层的信息或七层的信息来决定怎么样转发流量。** 比如四层的负载均衡，就是通过发布三层的IP地址（VIP），然后加四层的端口号，来决定哪些流量需要做负载均衡，对需要处理的流量进行NAT处理，转发至后台服务器，并记录下这个TCP或者UDP的流量是由哪台服务器处理的，后续这个连接的所有流量都同样转发到同一台服务器处理。七层的负载均衡，就是在四层的基础上（没有四层是绝对不可能有七层的），再考虑应用层的特征，比如同一个Web服务器的负载均衡，除了根据VIP加80端口辨别是否需要处理的流量，还可根据七层的URL、浏览器类别、语言来决定是否要进行负载均衡。举个例子，如果你的Web服务器分成两组，一组是中文语言的，一组是英文语言的，那么七层负载均衡就可以当用户来访问你的域名时，自动辨别用户语言，然后选择对应的语言服务器组进行负载均衡处理。
负载均衡器通常称为四层交换机或七层交换机。四层交换机主要分析IP层及TCP/UDP层，实现四层流量负载均衡。七层交换机除了支持四层负载均衡以外，还有分析应用层的信息，如HTTP协议URI或Cookie信息。
负载均衡分为L4 switch（四层交换），即在OSI第4层工作，就是TCP层啦。此种Load Balance不理解应用协议（如HTTP/FTP/MySQL等等）。例子：LVS，F5。
另一种叫做L7 switch（七层交换），OSI的最高层，应用层。此时，该Load Balancer能理解应用协议。例子： haproxy，MySQL Proxy。

注意：上面的很多Load Balancer既可以做四层交换，也可以做七层交换。

二、区别

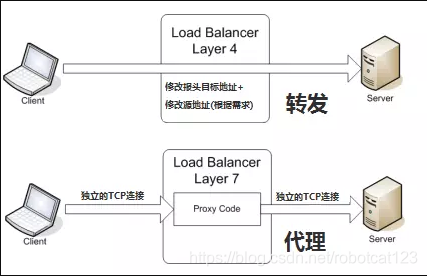

技术原理上
　所谓四层负载均衡，也就是主要通过报文中的目标地址和端口，再加上负载均衡设备设置的服务器选择方式，决定最终选择的内部服务器。
以常见的TCP为例，负载均衡设备在接收到第一个来自客户端的SYN 请求时，即通过上述方式选择一个最佳的服务器，并对报文中目标IP地址进行修改(改为后端服务器IP），直接转发给该服务器。TCP的连接建立，即三次握手是客户端和服务器直接建立的，负载均衡设备只是起到一个类似路由器的转发动作。在某些部署情况下，为保证服务器回包可以正确返回给负载均衡设备，在转发报文的同时可能还会对报文原来的源地址进行修改。

所谓七层负载均衡，也称为“内容交换”，也就是主要通过报文中的真正有意义的应用层内容，再加上负载均衡设备设置的服务器选择方式，决定最终选择的内部服务器。

以常见的TCP为例，负载均衡设备如果要根据真正的应用层内容再选择服务器，只能先代理最终的服务器和客户端建立连接(三次握手)后，才可能接受到客户端发送的真正应用层内容的报文，然后再根据该报文中的特定字段，再加上负载均衡设备设置的服务器选择方式，决定最终选择的内部服务器。负载均衡设备在这种情况下，更类似于一个代理服务器。负载均衡和前端的客户端以及后端的服务器会分别建立TCP连接。所以从这个技术原理上来看，七层负载均衡明显的对负载均衡设备的要求更高，处理七层的能力也必然会低于四层模式的部署方式。
