自由衰减公式单位问题

原创 已于 2024-02-22 21:01:19 修改 · 230 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#信号处理

于 2024-02-22 15:00:07 首次发布
文章探讨了dBi和dBm这两个在IT技术，特别是通信工程中常见的信号强度单位的区别，涉及到相对值和绝对值的概念，并提到了单位转换在不同频率和距离下的计算差异。作者还推荐了一篇详细解释自由空间损耗模型——弗里斯传输公式的知乎文章链接。

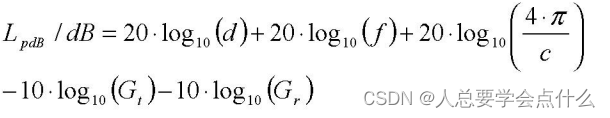

增益单位dBi是直接代入的。

dBi、dBm的事情我还是没有搞懂。

10·lg(Gr)=Gr，Gt同理。我觉得这里应该是相对值和绝对值的问题。

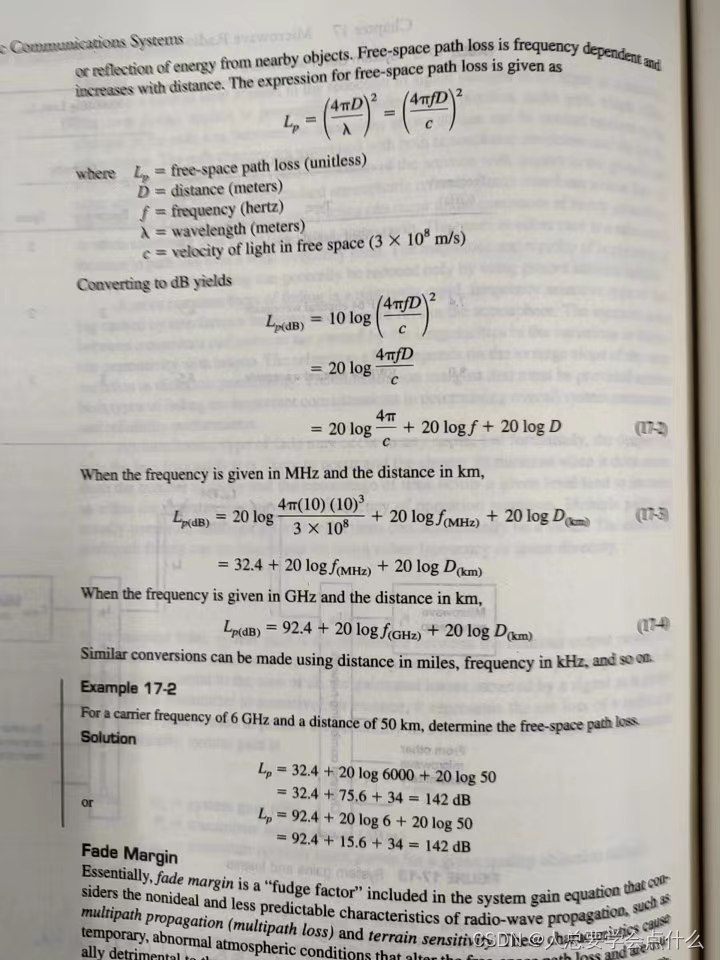

d和f的单位不同，对应的计算不同。取m、Hz时，20·lg(4pi/c)正常计算；取km、MHz时，20·lg(4pi/c)=32.4

更详细的解释可以参考这篇，我刚看到：自由空间损耗模型——弗里斯传输公式 - 知乎 (zhihu.com)
