ubuntu5-ubuntu采用strongswan模拟ipsec并enable-save-keys抓取ike/esp加密信息

最新推荐文章于 2025-09-23 10:36:55 发布
原创 最新推荐文章于 2025-09-23 10:36:55 发布 · 2.6k 阅读 · 11 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#ubuntu

部署运行你感兴趣的模型镜像

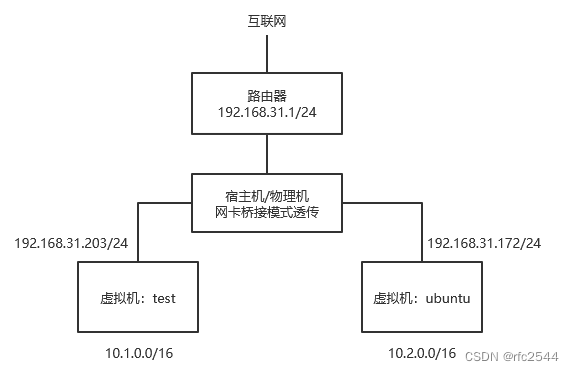

一、背景拓扑

（1）本文主要目的是描述如何在一台windows宿主机内通过VMware安装两台虚拟机（ubuntu）后，使两台ubuntu进行互通且采用strongswan搭建ipsec隧道并enable-save-keys抓取ike/esp加密信息。
（2）如果资金允许，可以采购一台支持ipsec功能的路由器对接一台ubuntu虚拟机搭建ipsec隧道，看起来应该会更直观些。而且不用考虑太多的虚拟机网卡绑定关系，会很方便。

二、前置条件

（1）VMware1-windows安装VMware
https://blog.youkuaiyun.com/rfc2544/article/details/122144690
（2）VMware2-VMware安装ubuntu
https://blog.youkuaiyun.com/rfc2544/article/details/122144908
（3）VMware4-VMware安装的两台ubuntu如何underlay互通
https://blog.youkuaiyun.com/rfc2544/article/details/124550885
（4）ubuntu1-ubuntu基础配置
https://blog.youkuaiyun.com/rfc2544/article/details/122146101?spm=1001.2014.3001.5502
（5）ubuntu2-ubuntu更换源
https://blog.youkuaiyun.com/rfc2544/article/details/122152450?spm=1001.2014.3001.5502

三、安装strongswan

由于两台ubuntu虚拟机安装步骤基本一致，所以取其中一台进行截图描述，另一台不再赘述。

3.1 联网需求

首先保证ubuntu虚拟机可以访问互联网。

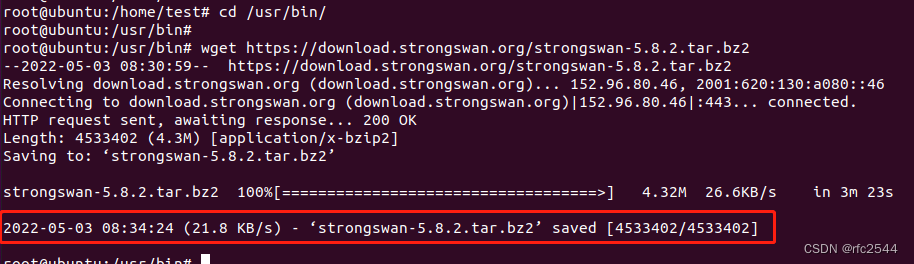

3.2 切换工作目录并下载strongswan安装包

cd /usr/bin
wget https://download.strongswan.org/strongswan-5.8.2.tar.bz2

3.2 解压 strongswan安装包

tar xjvf strongswan-5.8.2.tar.bz2

解压后多了一个strongswan的文件夹

3.3 切换工作目录并configure进行配置

这里的参数–prefix指的是程序安装的目录，–sysconfdir参数指的的StrongSwan的配置文件路径。-enable-save-keys表示使能保存ike/esp加密信息插件。

cd strongswan-5.8.2
./configure --prefix=/usr --enable-save-keys --sysconfdir=/etc

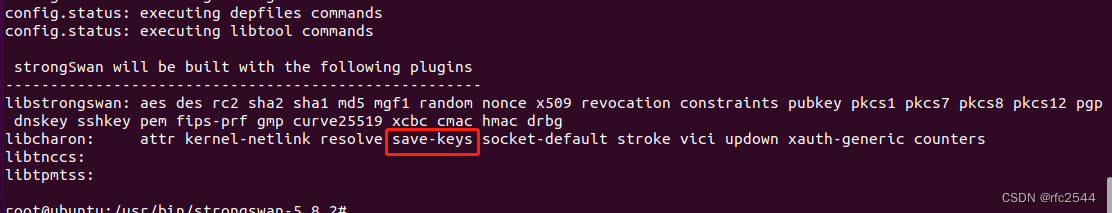

请注意这个save-keys，如果没有的话会导致无法抓取到ike/esp的解密信息，请重做此步骤。

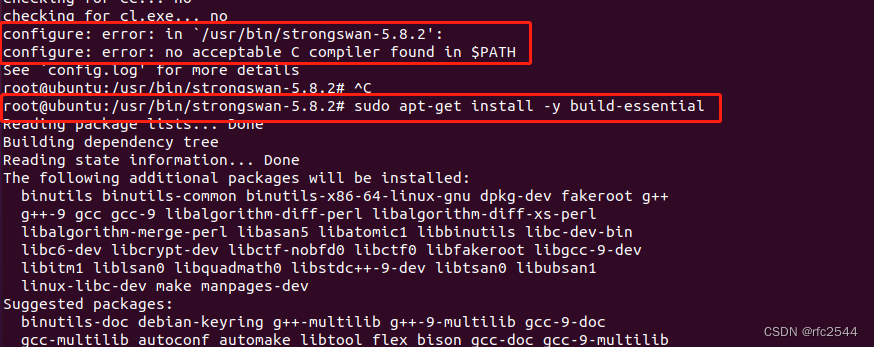

3.3.1 报错1解决方法

据说是因为新安装的ubuntu系统没有安装C编译器，安装上就好了。

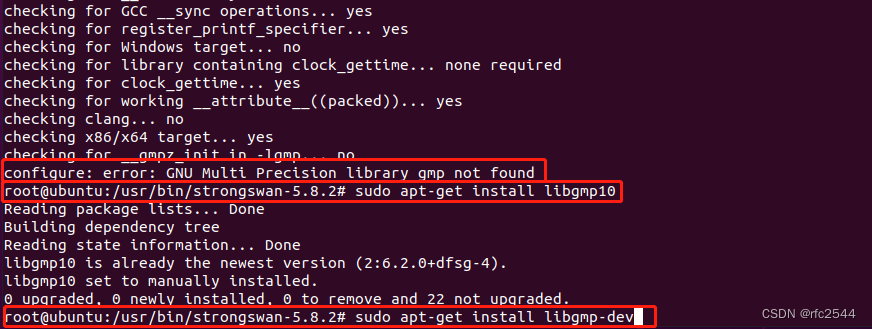

3.3.2 报错2解决方法

在我的环境是只用输入第二条就可以了，其他环境请自行排查。

3.4 编译安装

稍等几分钟，编辑时间较长

make && sudo make install

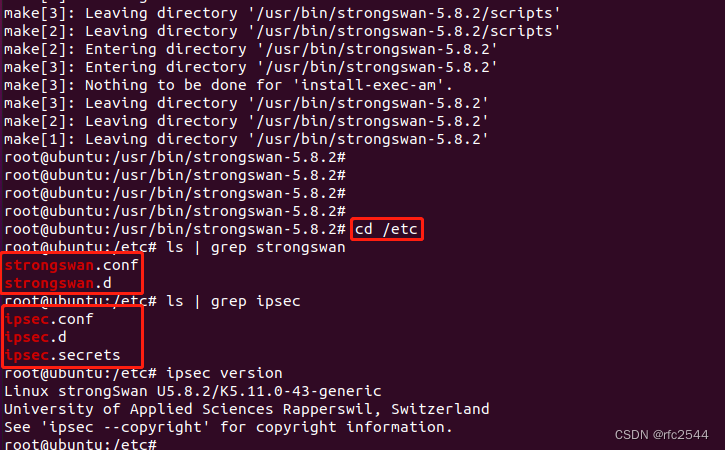

3.5 安装完成

在/etc下可以看到2个strongswan的，3个ipsec的即可说明已安装成功。

4、配置strongswan

配置strongswan需要配置三个地方，分别是ike/esp加密信息抓取输出、ipsec配置、pre-psk预共享密钥配置。具体如下。

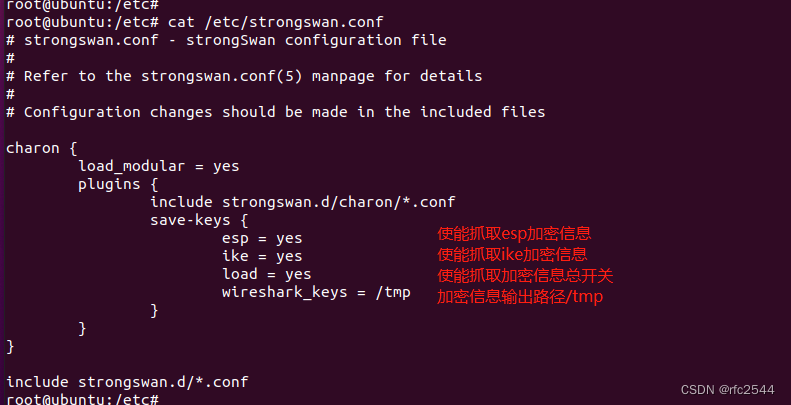

4.1 ike/esp加密信息抓取输出

test虚拟机和ubuntu虚拟机，此处配置一致。

root@ubuntu:/etc# vim /etc/strongswan.conf

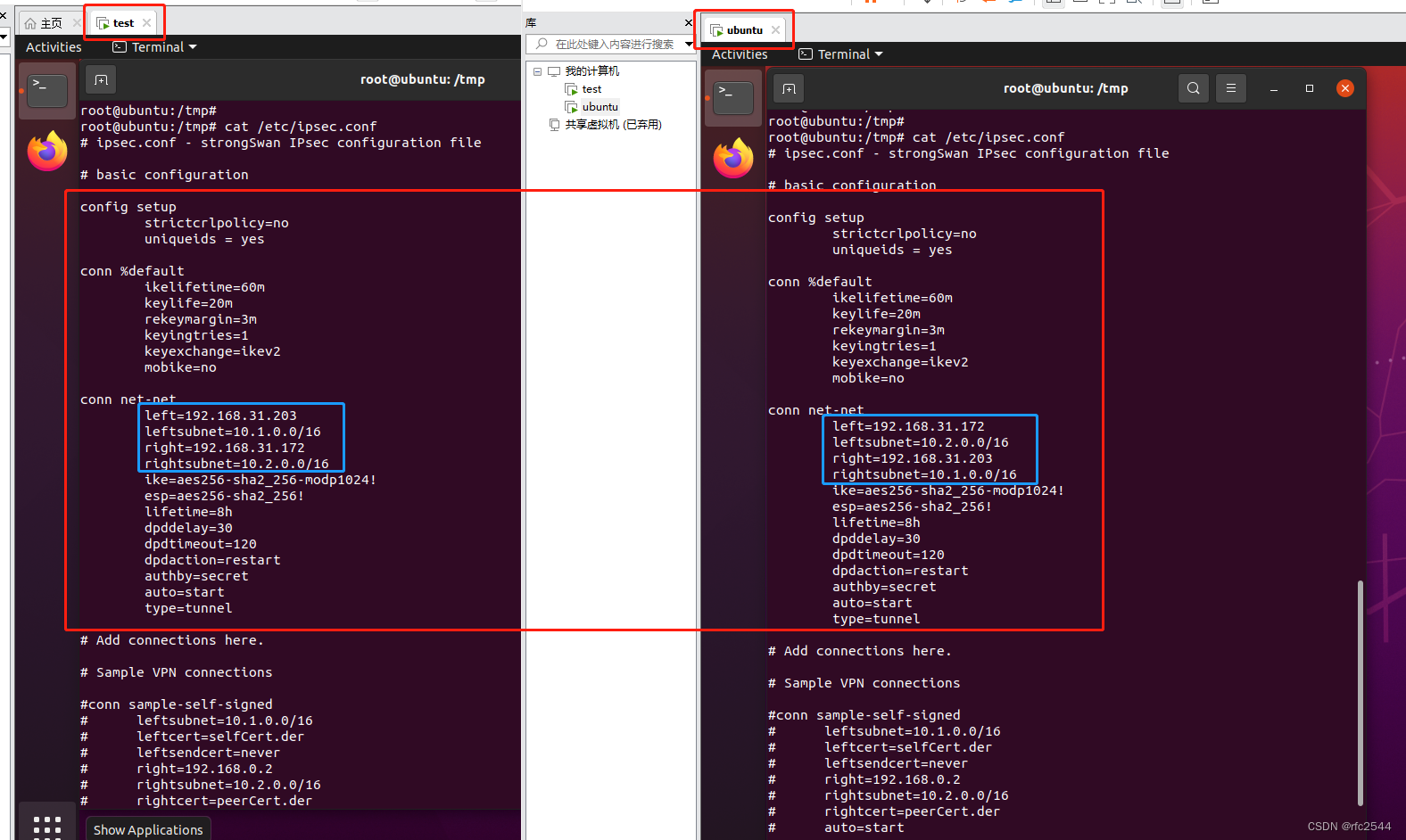

4.2 ipsec配置

地址互指

root@ubuntu:/etc# vim /etc/ipsec.conf

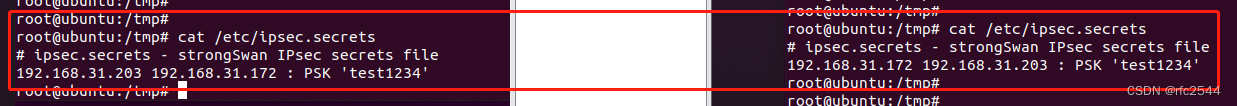

4.3 pre-psk预共享密钥配置

地址互指

root@ubuntu:/etc# vim /etc/ipsec.secrets

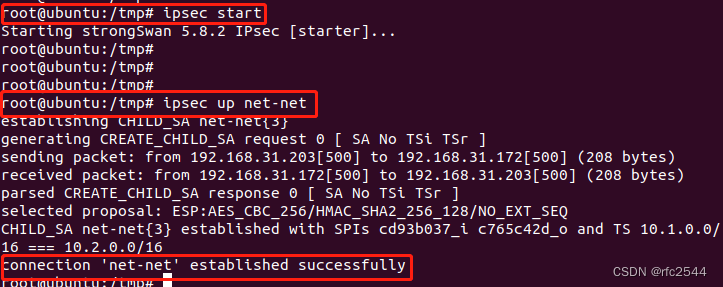

5、启动strongswan建立ipsec连接

net-net是步骤4.2的conn连接名称

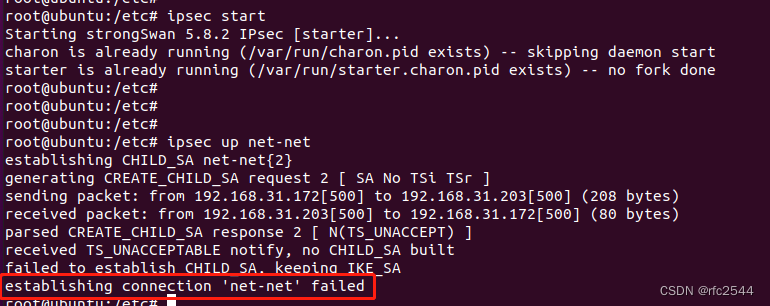

5.1 ipsec首次建立不成功

配置完成后首次建立ipsec不成功，将test虚拟机和ubuntu虚拟机重启再建立就好了，未发现原因。

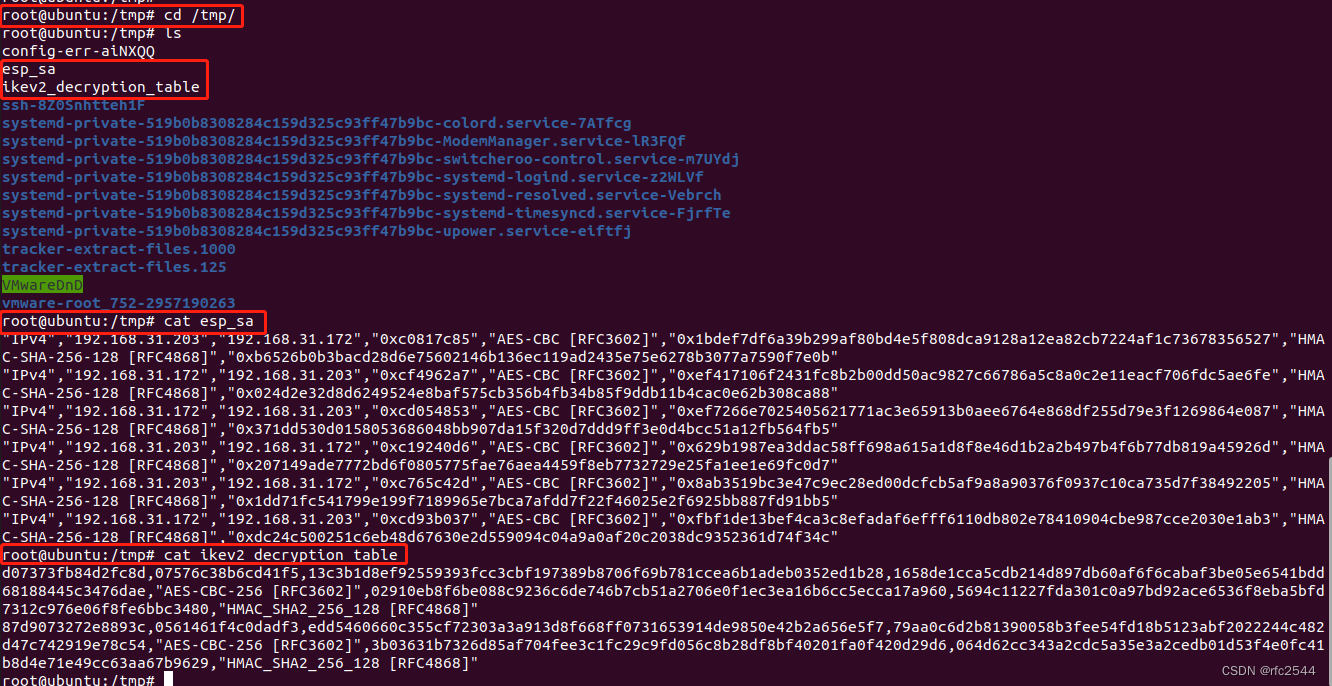

6、解密

在/tmp下，可以获取本次ike/esp的加密信息

7、参考资料-感谢

官网：安装方法
https://docs.strongswan.org/docs/5.9/install/install.html
官网：版本说明
https://packages.ubuntu.com/search?keywords=strongswan&searchon=names&suite=all&section=all
官网：ipsec.conf各字段说明
https://wiki.strongswan.org/projects/strongswan/wiki/ConnSection
strongswan ipsecon.conf+secrets方式，预共享密钥
https://blog.youkuaiyun.com/kakabuqinuo/article/details/100766365
strongswan ipsecon.conf+secrets方式，预共享密钥，configure时多参数选择
https://www.zhangqiongjie.com/2473.html
strongswan ipsecon.conf+secrets方式，预共享密钥，云上使用注意安全事项
https://www.h3399.cn/201906/702086.html
strongswan ipsecon.conf+secrets方式，证书
https://blog.youkuaiyun.com/puppylpg/article/details/64918562
strongswan ipsecon.conf方式，预共享密钥和证书
https://www.howtoing.com/strongswan-based-ipsec-vpn-using-certificates-and-pre-shared-key-on-ubuntu-16-04/
wireshark查看strongswan ipsec esp ikev1 ikev2的加密内容
https://blog.youkuaiyun.com/sinat_20184565/article/details/102845438
https://www.cnblogs.com/hugetong/p/10150992.html
strongswan插件的load加载流程
https://www.cnblogs.com/hugetong/p/10981346.html
https://www.cnblogs.com/collapsar/p/9999753.html
strongswan swanctl方法
https://zhuanlan.zhihu.com/p/100535851
https://www.hqyman.cn/post/543.html
http://blog.chinaunix.net/uid-192452-id-5847016.html
