在Rules中新建Polygon Connect Style规则，
Where The First Object Matches下拉栏分别选择Net、GND，

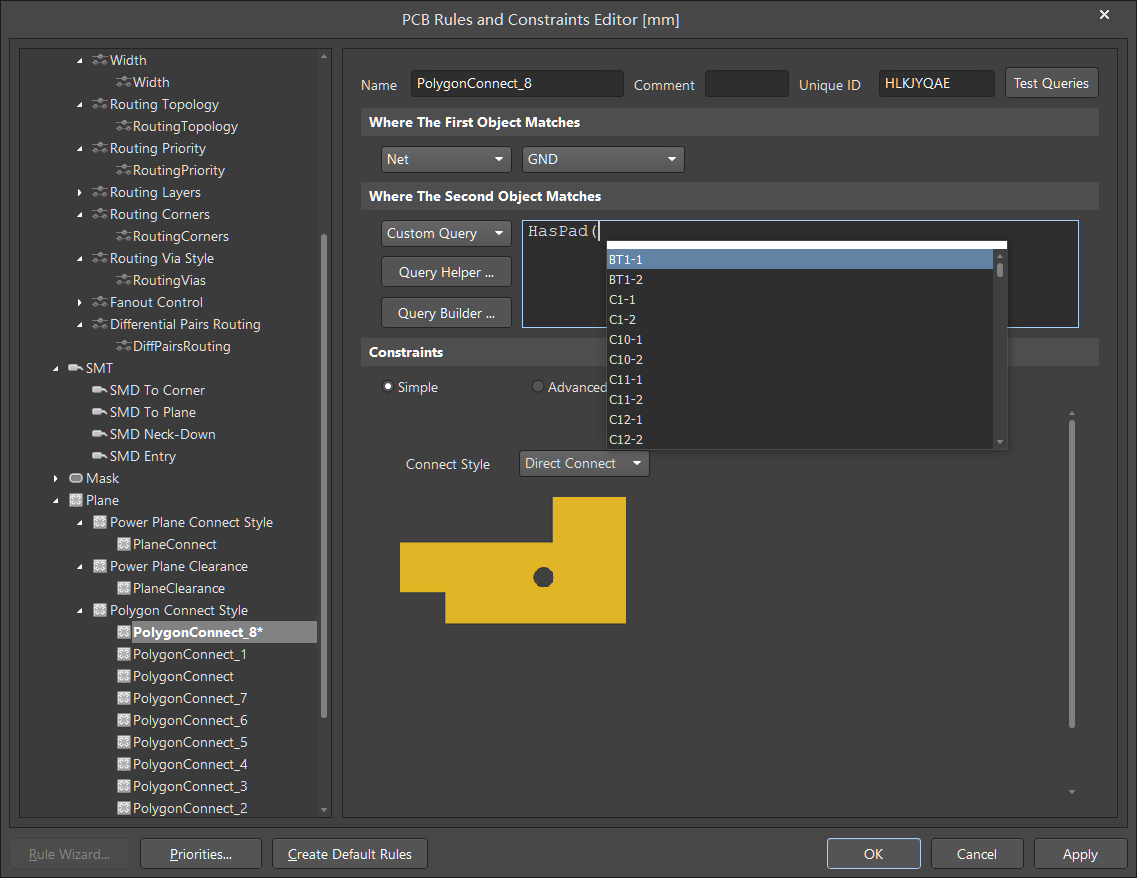

Where The Second Object Matches选择Custom Query,输入HasPad，再从弹出的列表中点击要操作的元件焊盘，如下图所示
在这里插入图片描述

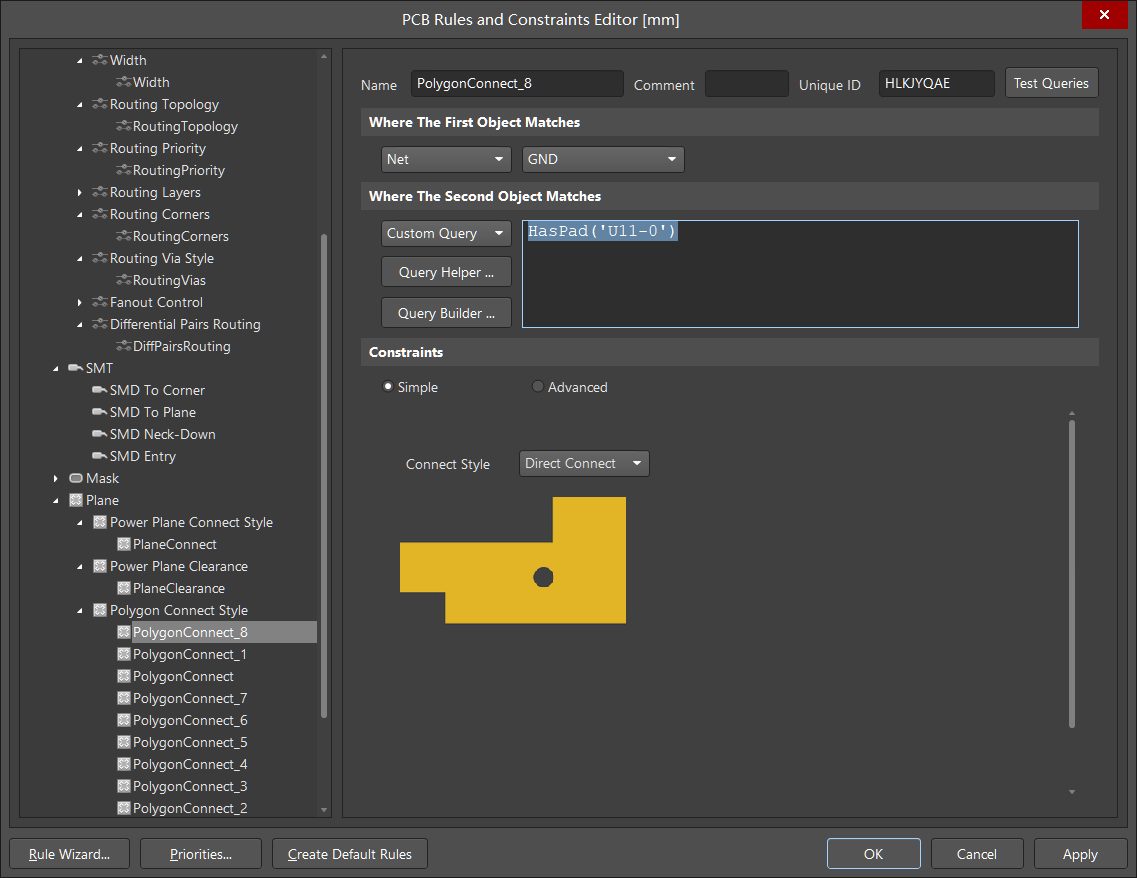

最终格式形如下图

在这里插入图片描述

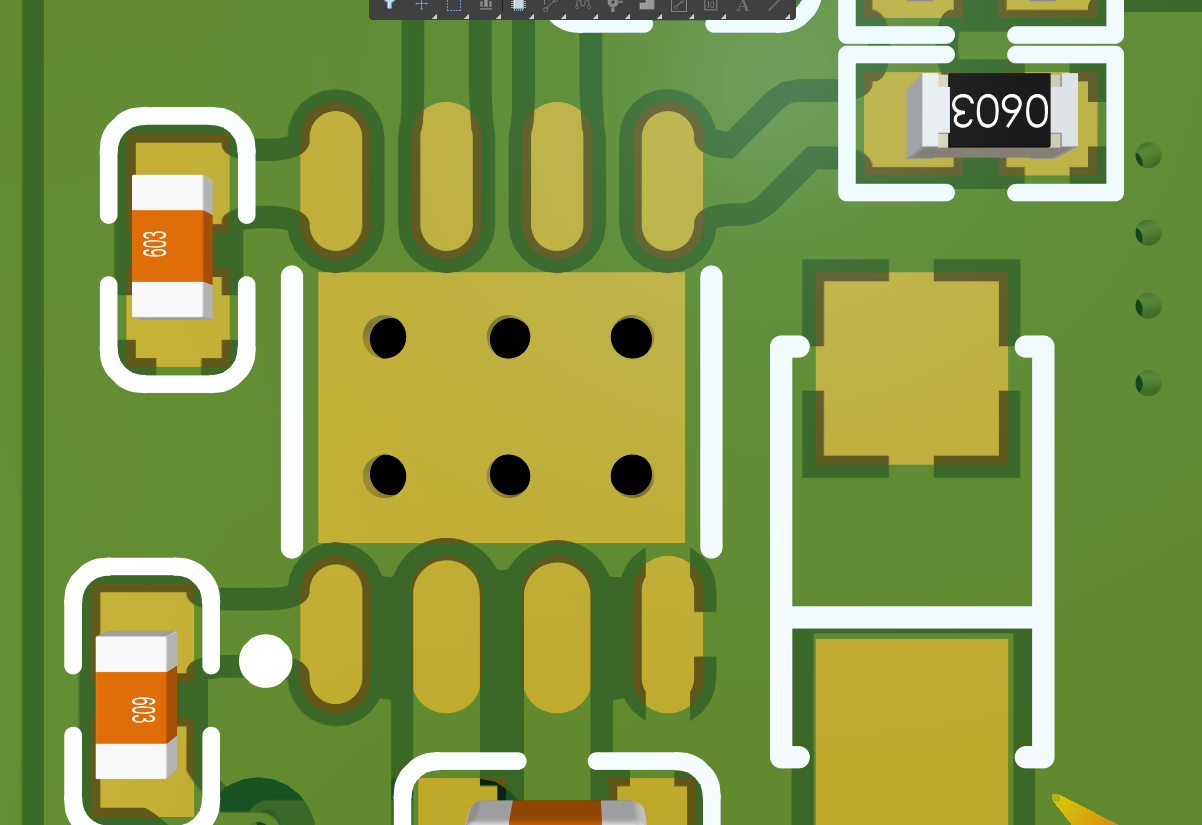

最后重新敷铜即可完成操作。若按上述图中操作，可实现GND网络中特定焊盘不采用热焊盘的形式连接而是 Direct Connet。这招对带底部PowerPad的DC-DC芯片尤其适用。
在这里插入图片描述

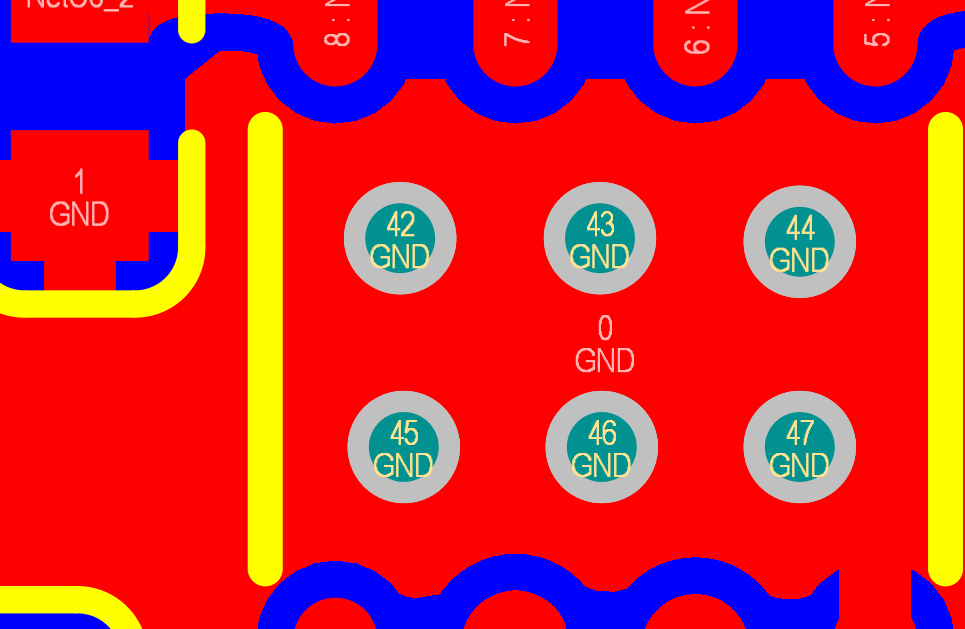

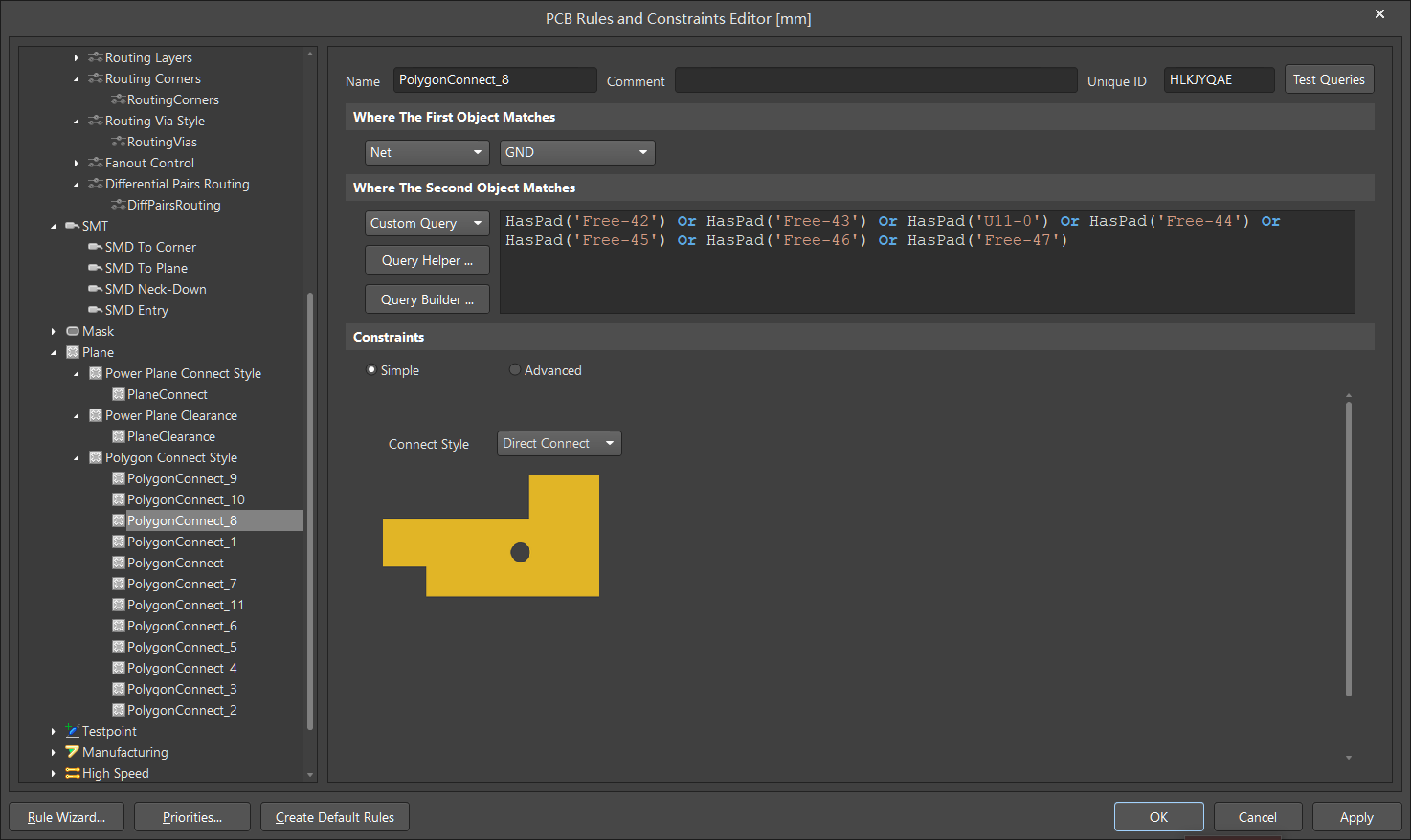

PowerPad上的过孔可采用Pad设计，铺铜规则可设置为下图(相同规则的焊盘采用 or 连接！)
在这里插入图片描述
在这里插入图片描述
