CAD软件常见格式分类，同时可以高效查看CAD文件的软件推荐

CAD软件常见格式可分为核心设计格式、交换协作格式、轻量查看格式、三维通用格式四大类，具体如下：

一、核心设计格式（原生/专业编辑）

• DWG：AutoCAD原生格式，支持2D/3D全设计信息（几何、图层、注释、材质等），兼容性最强，但高版本文件需对应软件版本打开。
• DXF：开放文本/二进制格式，跨软件数据交互标准，保留基础图形元素但可能丢失图层状态等高级属性，适合快速交换。
• DWT：模板文件，预设图层、标注样式、单位等参数，提升设计标准化效率（如企业统一模板）。
• DWS：图层标准文件，监控图层设置是否符合规范，支持图层转换与标准检查。

二、交换协作格式（跨平台/系统兼容）

• STEP/STP：ISO通用3D模型交换标准，支持完整几何+拓扑+属性数据，适用于多软件协同（如CATIA、SolidWorks）。
• IGES/IGS：早期CAD数据交换格式，支持曲面/实体模型，但复杂模型转换可能存在精度损失。
• STL：3D打印专用格式，以三角面片表示几何体，广泛用于快速原型制造。
• PDF：文档共享格式，可嵌入CAD图纸视图/标记，非专业用户无需CAD软件即可查看打印。

三、轻量查看格式（快速浏览/共享）

• DWF：Autodesk轻量化格式，压缩率高，支持网络传输与权限控制（如只读/部分可见），适合与客户/供应商共享，但编辑性弱。
• PLT：打印文件格式，避免字体/版本兼容问题，设计单位批量出图常用。

四、辅助功能格式（字体/线型/填充）

• SHX：CAD字体文件，支持中文/日韩等双字节字符及符号形。
• PAT/LIN：填充图案/线型文件，纯文本可自定义编辑（如虚线、点划线）。
• CTB/STB：打印样式表，控制颜色、线宽等输出效果，支持单色/彩色打印方案。

格式选择建议

• 设计编辑：优先DWG（专业软件）或对应软件原生格式（如SolidWorks的SLDPRT）。
• 跨软件协作：STEP/IGES（3D）、DXF（2D）、PDF（通用查看）。
• 快速共享：DWF（轻量）、PLT（打印）。
• 3D打印：STL。

注意：不同软件版本可能存在格式兼容性问题，如果下载对应的专业软件查看，比较浪费时间，同时也是一笔不小的软件支出。可以使用专业的线上看图工具查看CAD设计文件。

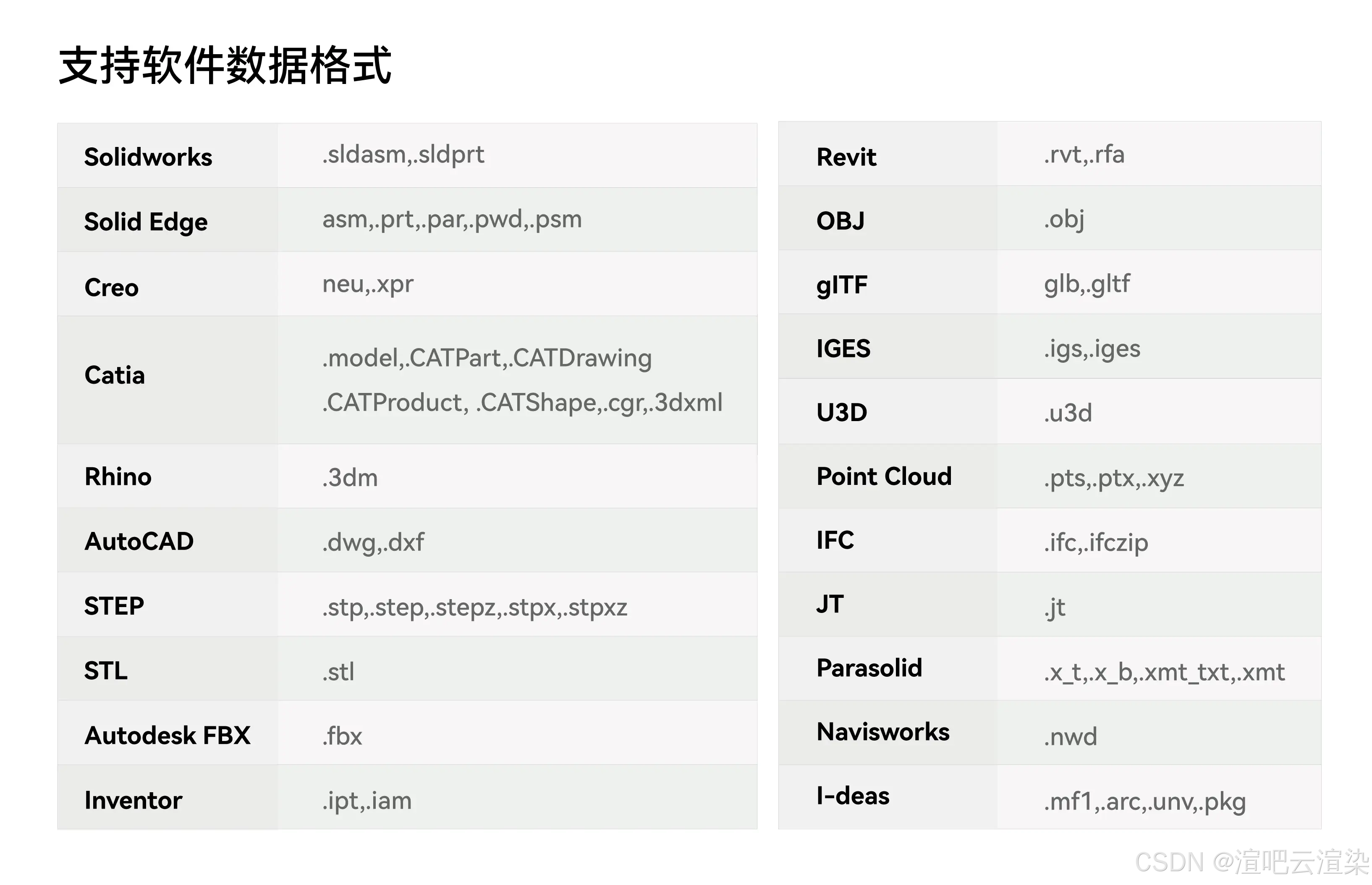

例如大腾智能3D一览通，支持DWG、DXF、STEP/STP、STL等50多种CAD格式文件的查看，避免版本冲突，同时还可以批注和评审，满足不同业务部门的看图需求，更好协同工作。
