使用PlantUML来绘制UML图

这篇博客介绍了如何利用PlantUML插件在Visual Studio Code(VSCODE)中方便地绘制UML图表。作者提到,除了需要安装VSCODE和PlantUML插件,还需要JAVA和graphviz环境。由于graphviz在国内可能访问受限,提供了一个替代下载地址。通过Alt+D快捷键,可以在VSCODE中预览绘制的UML图。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

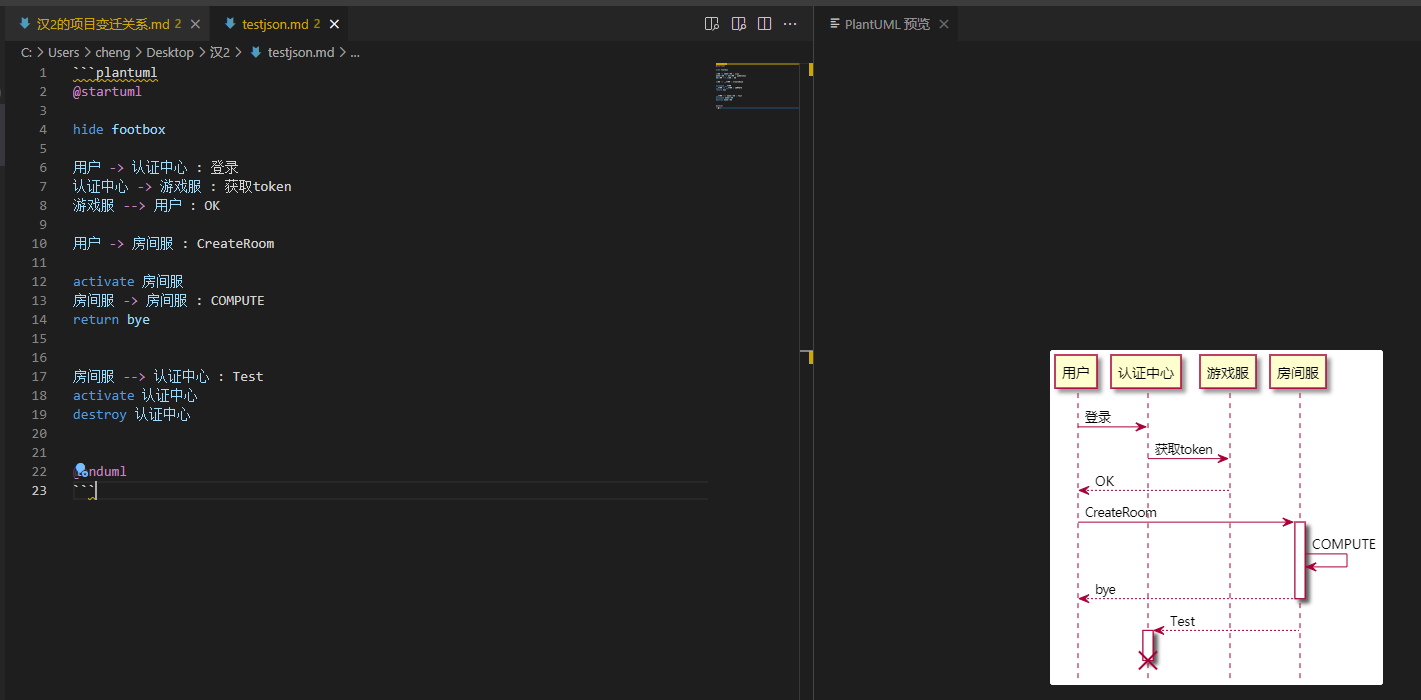

尝试体验了下PlantUML来绘制UML图,随意尝试了一下效果如下

在这里插入图片描述

可以根据其提供的语法来进行实时绘制。

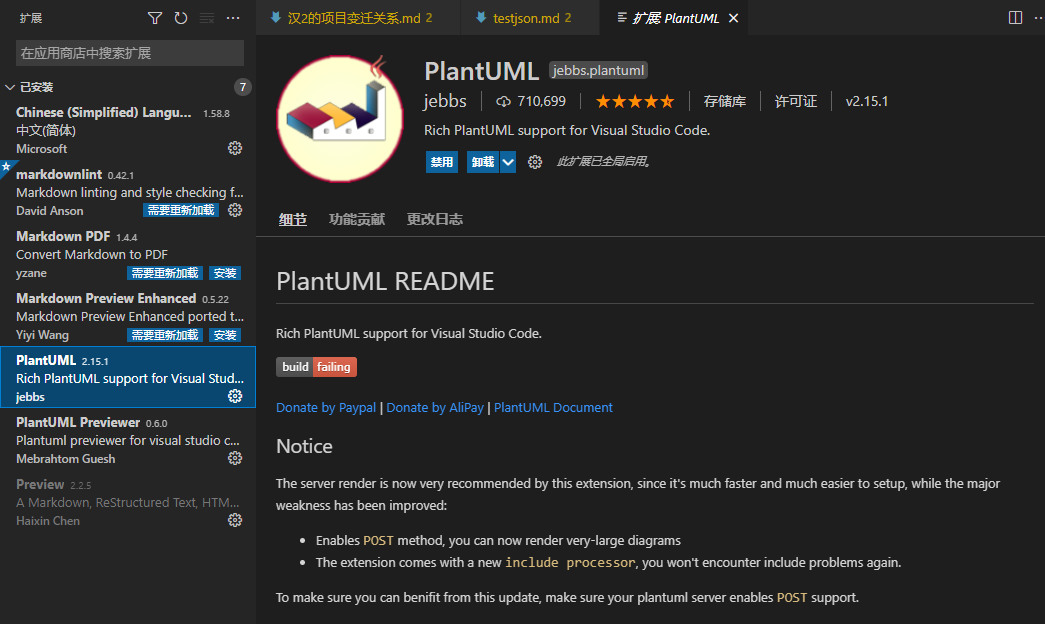

使用VS CODE+Plant UML插件即可实现以上功能,

在这里插入图片描述

另外需要安装 JAVAgraphviz,其中graphviz似乎在国内无法正常访问,可以使用以下下载地址替代:
graphviz win64链接

正常安装环境下,使用Alt+D在VSCODE里打开预览界面。
