生产环境混沌演练模板：方案设计

概述

演练目的

由于历史原因，A 系统存在部分项目使用 CVM 作为运行环境。尽管腾讯云方承诺单实例服务的可用性达到 99.975%，但遇到 Linux 内核故障、CPU 或内存的使用率过高等问题，仍然会导致系统不可用。为避免业务中断，使用腾讯云 CLB 作为负载均衡，管理和分流至少 3 台以上的 CVM 实例，实现高可用。

目标要求

通过混沌演练故障注入，验证 A 系统当前的部署架构具备自愈能力，对业务的影响在可接受范围，满足金融行业IT系统容灾标准，灾难恢复能力达到国家标准等级 4 级以上，即 RPO 不超过 4 小时，RTO 不超过 12 小时。

名词解释

名词	解释
RPO	恢复点目标（Recovery Point Object，简称 RPO）。指灾难发生后，容灾系统进行数据恢复，恢复得来的数据所对应的时间点。
RTO	恢复时间目标（Recovery Time Object，简称 RTO）。指灾难发生后，从 IT系统宕机导致业务停顿之刻开始，到 IT 系统恢复至可以支持各部门运作，业务恢复运营之间的时间段。
CVM	云服务器（Cloud Virtual Machine，CVM）是腾讯云提供的可扩展的计算服务。可以避免使用传统服务器时需要预估资源用量及前期投入的问题，并在短时间内快速启动任意数量的云服务器并及时部署应用程序。具体可查阅文档。
CLB	负载均衡（Cloud Load Balancer，CLB）提供安全快捷的流量分发服务，访问流量经由 CLB 可以自动分配到云中的多台后端服务器上，扩展系统的服务能力并消除单点故障。负载均衡支持亿级连接和千万级并发，可轻松应对大流量访问，满足业务需求。具体可查阅文档。
CFG	混沌演练（Chaotic Fault Generator）提供高效便捷、安全可靠的故障演习服务，除可视化故障注入服务外，还提供行业经验模板，监控护栏等核心功能，帮助用户及时发现业务容灾隐患、验证高可用预案的有效性，从而提高系统的可用性和韧性。具体可查阅文档。

方案

系统分析

本次演练的对象为 A 系统的生产环境，访问地址为 https://www.XXX.com。

该系统使用负载均衡 CLB 提供公网访问入口，CLB 对上游的存活检测规则，响应超时为 2 秒，检查间隔为 5 秒，不健康阈值为 3 次，健康阈值为 3 次。当某个 CVM 实例发生故障时，超过 21 秒后判断该实例不健康，不再分发流量。

CLB 的上游绑定 5 个机器节点，各节点的规格统一为 8 核 16 GB，如下。

1. gray 灰度环境：内网 IP 为 172.28.0.1（这个有前端依赖，不适合做故障注入）
2. prd1 生产环境：内网 IP 为 172.28.0.2
3. prd2 生产环境：内网 IP 为 172.28.0.3
4. prd3 生产环境：内网 IP 为 172.28.0.4
5. prd4 生产环境：内网 IP 为 172.28.0.5

因各节点规格一致，计划使用 prd1 生产环境作为测试对象。

实施时间

选定 2023 年 6 月 25 日（非交易日，用户访问量少）

人员分工

由演练领导组、演练实施组、演练指挥组和业务验证组共同参与，具体人员如下。

灾备演练组	人员	岗位	职责
演练领导组	小A	技术总监	负责容灾方案的审核和决策
演练指挥组	小B	云原生专家	负责制定容灾方案和发起
演练实施组	小C	平台工程师	负责实施应用平台的容灾恢复
演练实施组	小D	运维工程师	负责实施基础设施的容灾恢复
业务验证组	小E	研发负责人	负责业务监控和系统可靠性验证
业务验证组	小F	研发工程师	负责业务测试和容灾恢复前后的数据比对验证

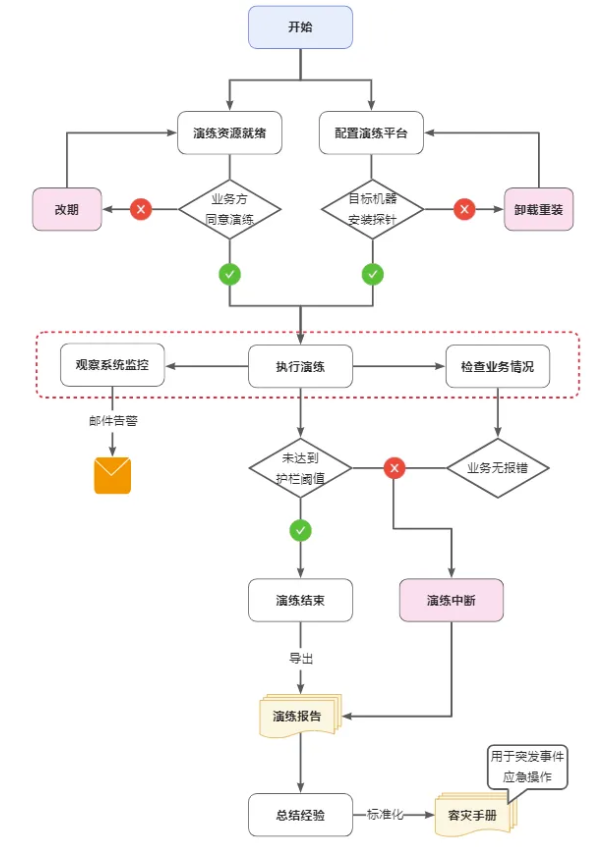

整体流程

准备工作

本次演练基于腾讯云混沌演练平台完成故障注入和灾难恢复工作，在正式执行容灾演练前，需要预先创建好相关任务、动作库、监控护栏、演练计划等配置。

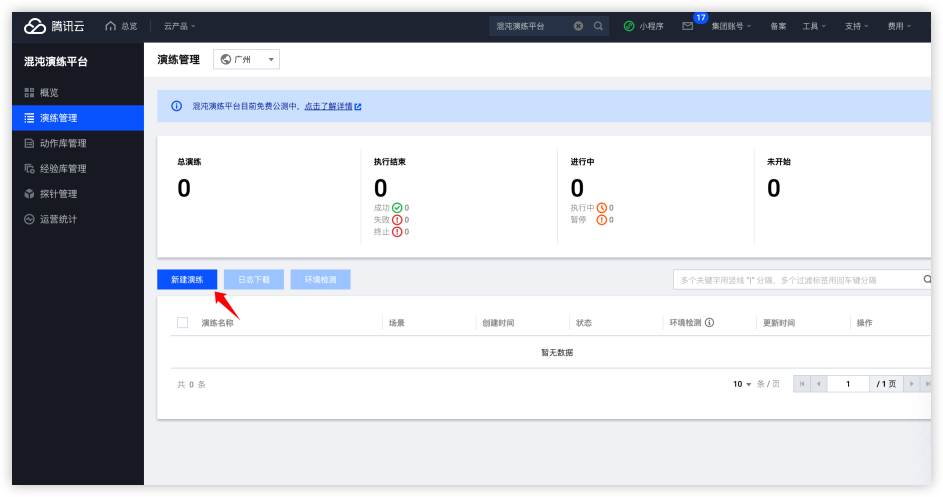

创建演练任务

演练名称设置为 "CVM 故障注入恢复演练”。

配置动作库

分别创建任务，依次为：Linux 内核故障、CPU 利用率100%、内存利用率100% 、主机异常重启。

设置监控护栏

防止演练过程中出现一些不可预估的影响，使用护栏策略触发告警，中断演练执行。

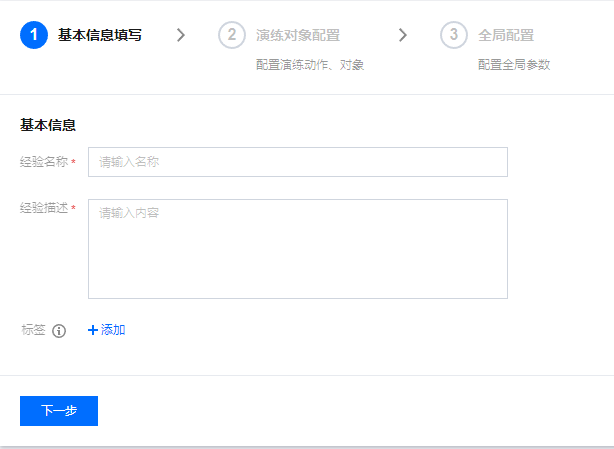

保存到经验库

将已配置的流程保存起来，以便后续演练复用，经验名称为 “CVM 故障注入案例”。

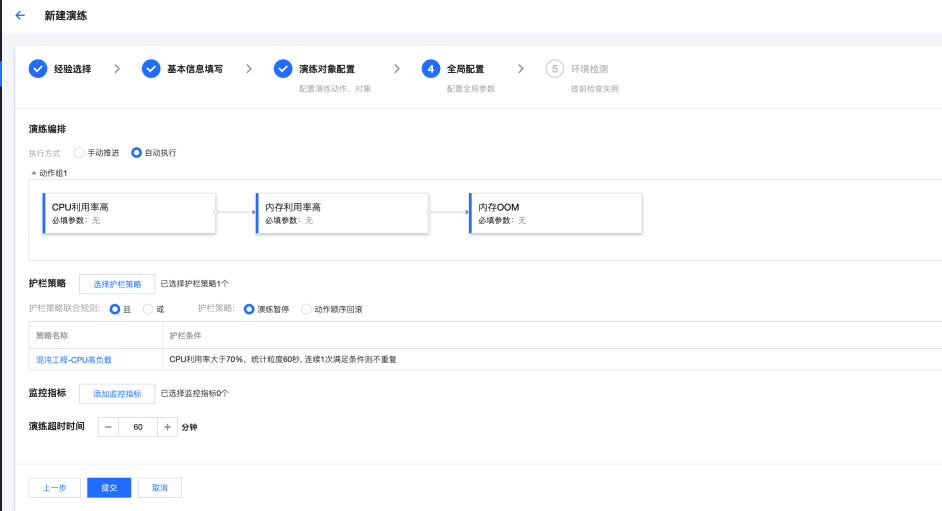

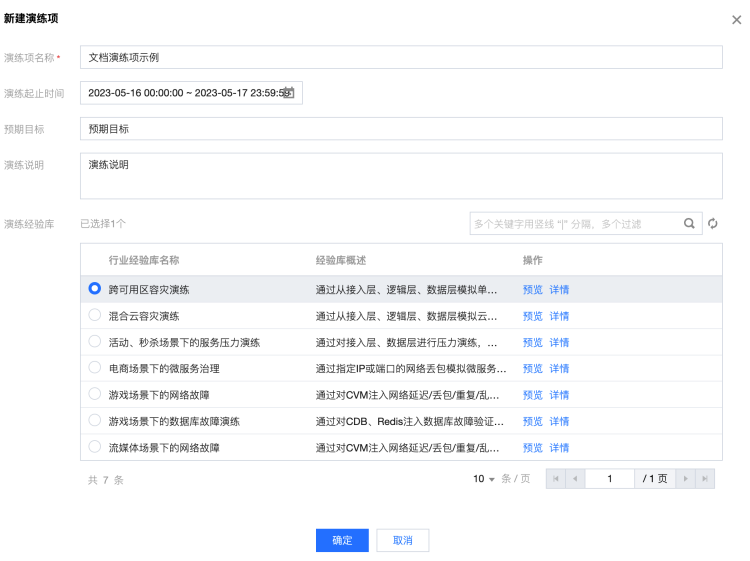

新建演练计划

设置演练起止时间，并选择创建好的经验库。

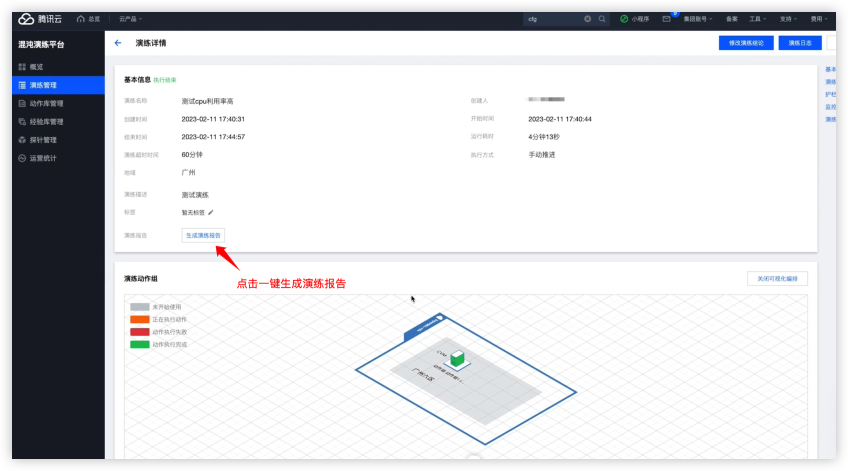

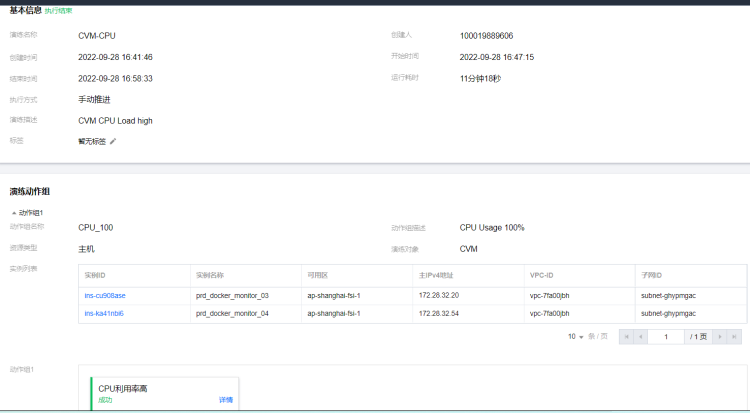

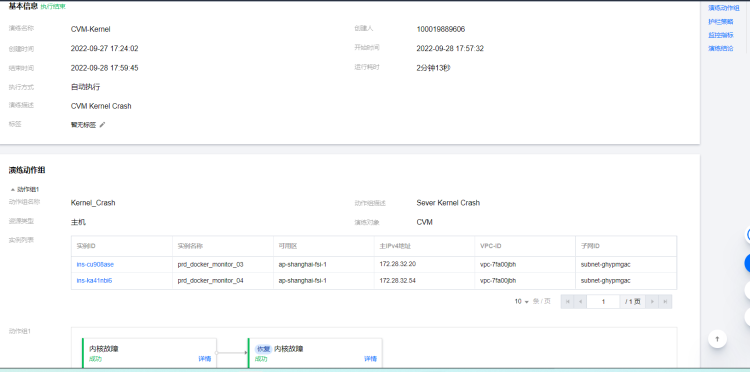

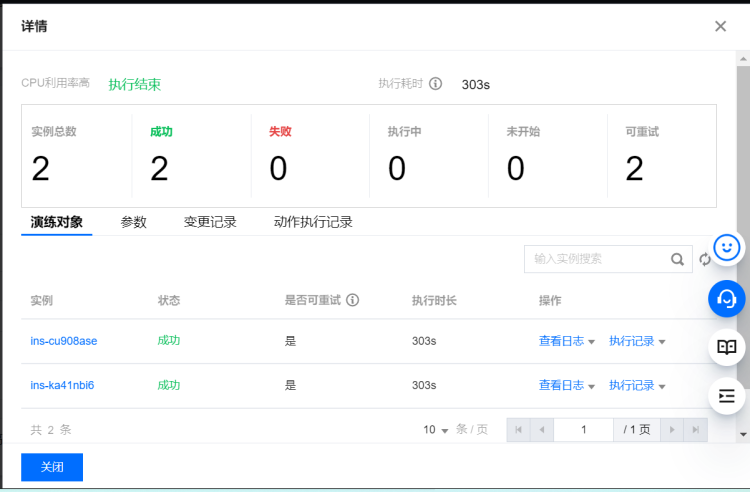

演练事后总结

演练结束后，点击按钮生成演练报告。

演练内容

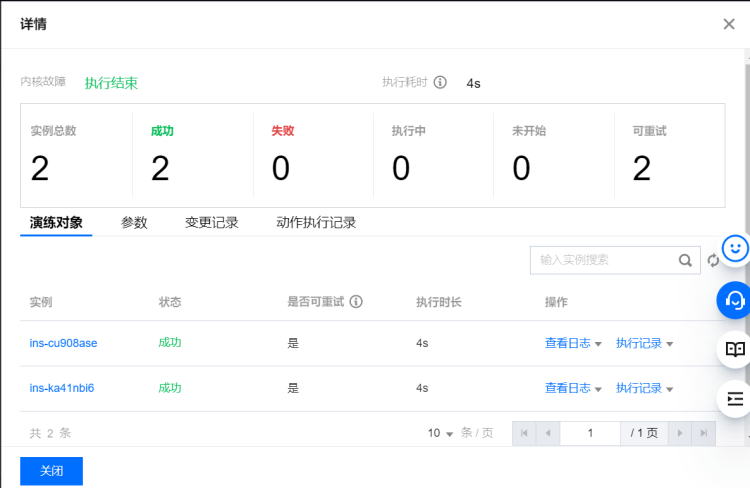

Linux内核故障恢复演练

故障模拟：prd1 服务器节点发生内核故障

执行步骤：

1. 针对 prd1 环境执行 Linux内核故障 注入，从控制台面板查看故障是否注入完成。
2. 登录 CVM 执行 Top 命令，查看是否产生一个 chaos_burnkernel 进程。
3. 故障注入 1 分钟，不做 CLB 流量切换，观察系统和日志的表现。
4. 再次执行故障注入 1 分钟，当收到系统告警，人工介入 CLB 流量切换，观察系统和日志的表现。

期望结果：

1. 首次故障注入，不做 CLB 切换，CLB 在 21 秒后检测到目标 CVM 不可用，业务请求随后恢复正常。
2. 再次故障注入，系统自动告警，手动切换 CLB 到正常节点，业务请求快速恢复正常，故障恢复时长 RTO 在可接受范围内。

CPU使用100%恢复演练

故障模拟：prd1 服务器节点的 CPU 利用率达到 100%

执行步骤：

1. 针对 prd1 环境执行 CPU使用率100% 注入，从控制台面板查看故障是否注入完成。
2. 登录 CVM 执行 Top 命令，查看是否产生一个 chaos_burnkernel 进程。
3. 故障注入 1 分钟，不做 CLB 流量切换，观察系统和日志的表现。
4. 再次执行故障注入 1 分钟，当收到系统告警，人工介入 CLB 流量切换，观察系统和日志的表现。

期望结果：

1. 首次故障注入，不做 CLB 切换，CLB 在 21 秒后检测到目标 CVM 不可用，业务请求随后恢复正常。
2. 再次故障注入，系统自动告警，手动切换 CLB 到正常节点，业务请求快速恢复正常，故障恢复时长 RTO 在可接受范围内。

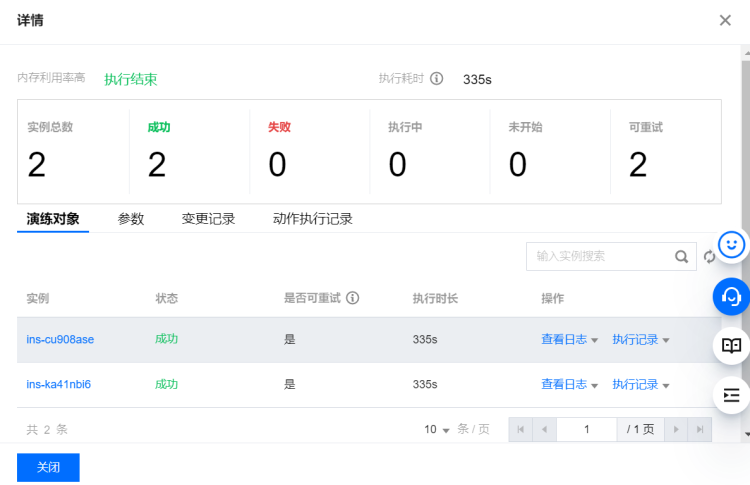

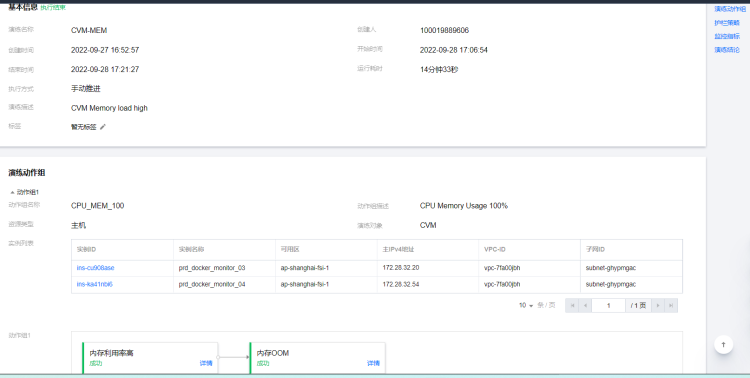

内存使用100%恢复演练

故障模拟：prd1 服务器节点的内存利用率达到 100%

执行步骤：

1. 针对 prd1 环境执行 内存使用率100% 注入，从控制台面板查看故障是否注入完成。
2. 登录 CVM 执行 Top 命令，查看是否产生一个 chaos_burnmem 进程。
3. 故障注入 1 分钟，不做 CLB 流量切换，观察系统和日志的表现。
4. 再次执行故障注入 1 分钟，当收到系统告警，人工介入 CLB 流量切换，观察系统和日志的表现。

期望结果：

1. 首次故障注入，不做 CLB 切换，CLB 在 21 秒后检测到目标 CVM 不可用，业务请求随后恢复正常。
2. 再次故障注入，系统自动告警，手动切换 CLB 到正常节点，业务请求快速恢复正常，故障恢复时长 RTO 在可接受范围内。

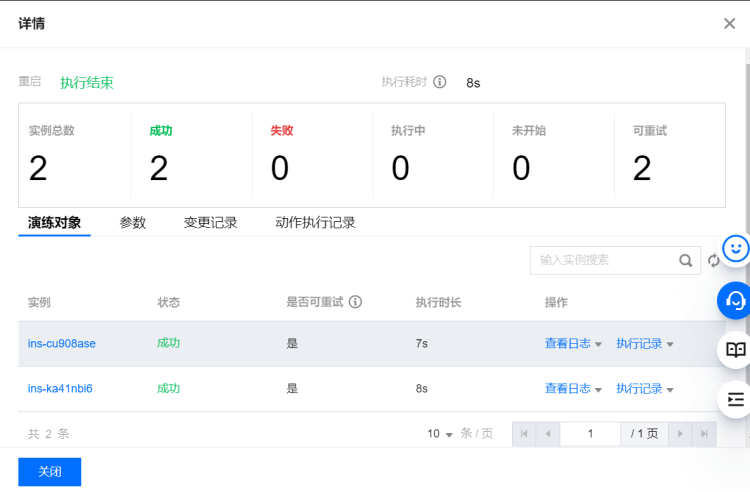

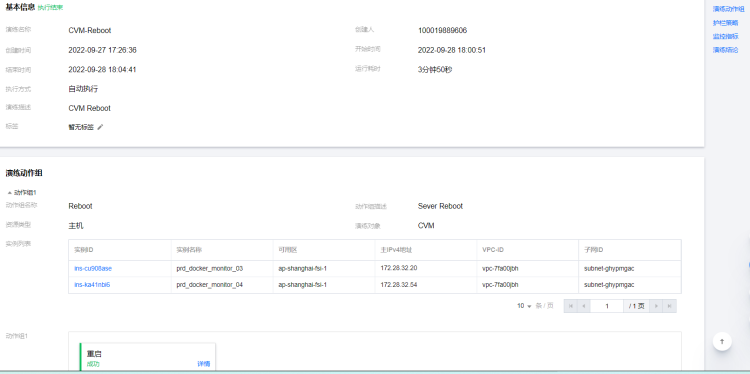

机器故障重启恢复演练

故障模拟：prd1 服务器节点宕机重启

执行步骤：

1. 针对 prd1 环境执行 机器故障重启 注入，从控制台面板查看故障是否注入完成。
2. 登录 CVM 执行 Top 命令，查看是否产生一个 chaos_burnreboot 进程。
3. 故障注入 1 分钟，不做 CLB 流量切换，观察系统和日志的表现。
4. 再次执行故障注入 1 分钟，当收到系统告警，人工介入 CLB 流量切换，观察系统和日志的表现。

期望结果：

1. 首次故障注入，不做 CLB 切换，CLB 在 21 秒后检测到目标 CVM 不可用，业务请求随后恢复正常。
2. 再次故障注入，系统自动告警，手动切换 CLB 到正常节点，业务请求快速恢复正常，故障恢复时长 RTO 在可接受范围内。

现场还原

在故障注入期间，会额外产生 chaos_burncpu、chaos_burnmem 等进程，在混沌演练平台执行销毁探针可能会不成功，需要人工检查这些进程是否存在，按需销毁这些驻留进程。

数据核对

由于演练过程中并不产生数据写入，因此，无须进行数据核对。
