防火墙NAT智能选举综合实验

实验拓扑图

要求

7，办公区设备可以通过电信链路和移动链路上网(多对多的NAT，并且需要保留一个公网IP不能用来转换)
8，分公司设备可以通过总公司的移动链路和电信链路访问到Dmz区的http服务器
9，多出口环境基于带宽比例进行选路，但是，办公区中10.0.2.10该设备只能通过电信的链路访问互联网。链路开启过载保护，保护阈值80%；
10，分公司内部的客户端可以通过域名访问到内部的服务器，公网设备也可以通过域名访问到分公司内部服务器；
11，游客区仅能通过移动链路访问互联网

实验步骤

办公区设备可以通过电信链路和移动链路上网

在FW1上配置对应的NAT策略

电信

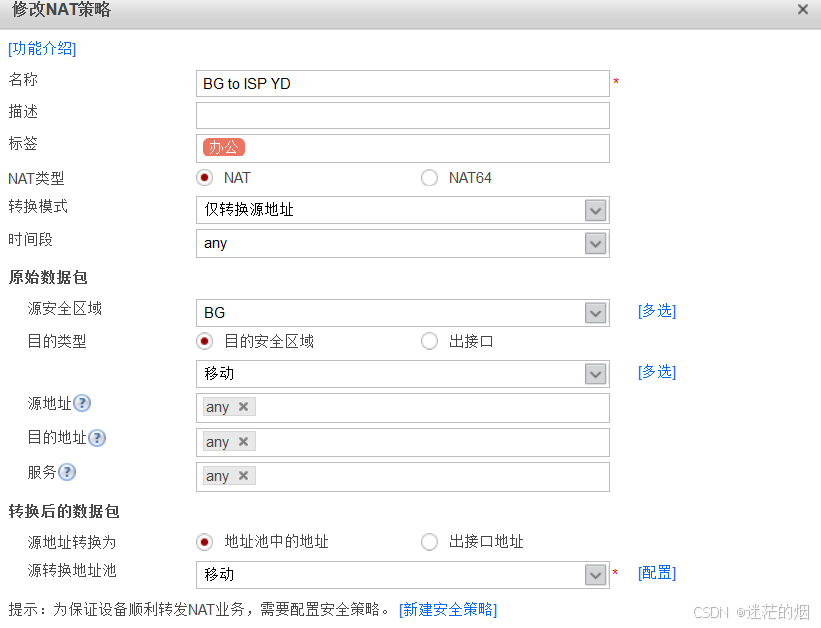

移动

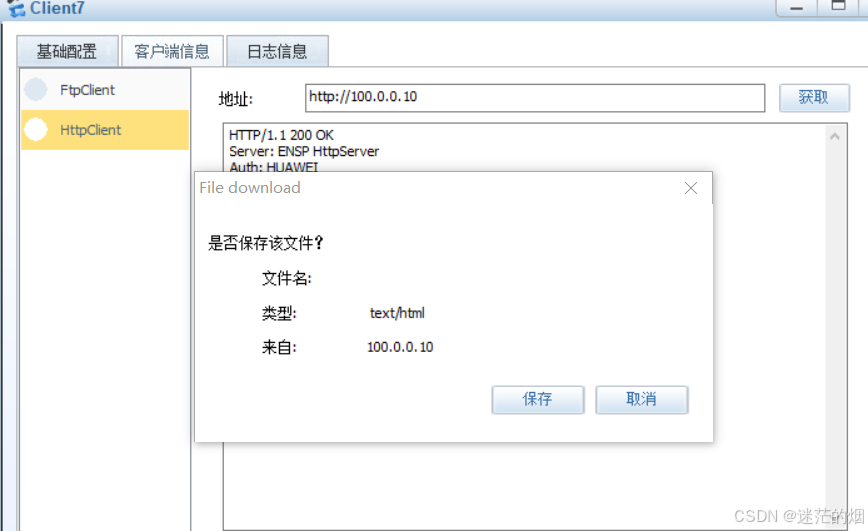

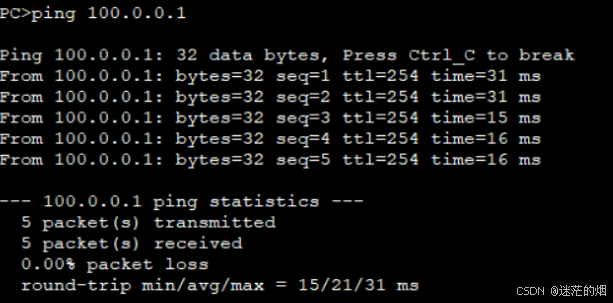

测试

分公司设备可以通过总公司的移动链路和电信链路访问到Dmz区的http服务器

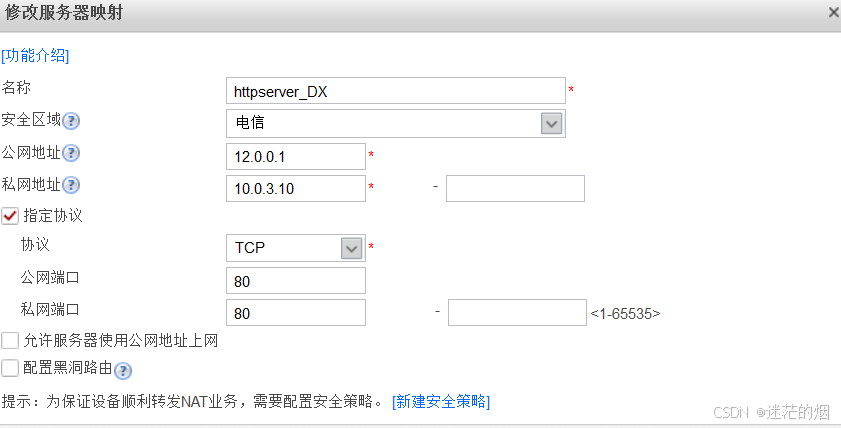

在FW1上配置对应的服务器映射

在FW2上配置NAT策略

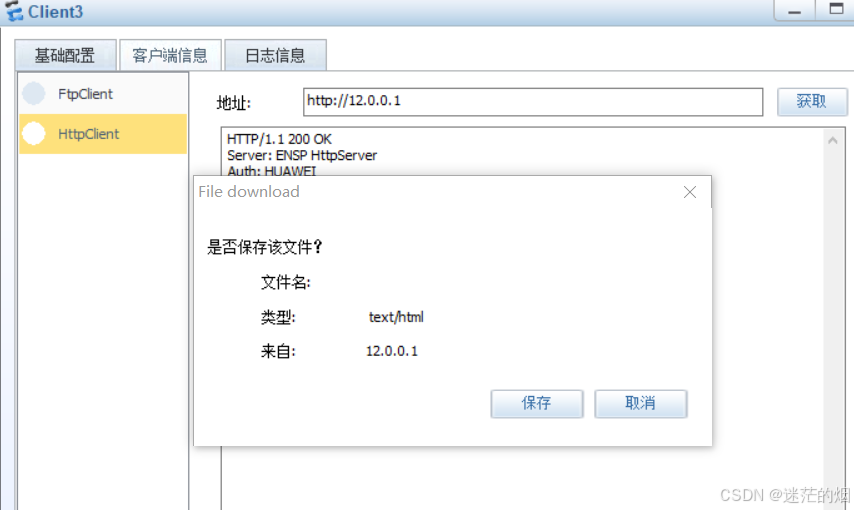

测试结果

多出口环境基于带宽比例进行选路，但是，办公区中10.0.2.10该设备只能通过电信的链路访问互联网。链路开启过载保护，保护阈值80%

在FW1上配置多出口环境基于带宽比例进行选路

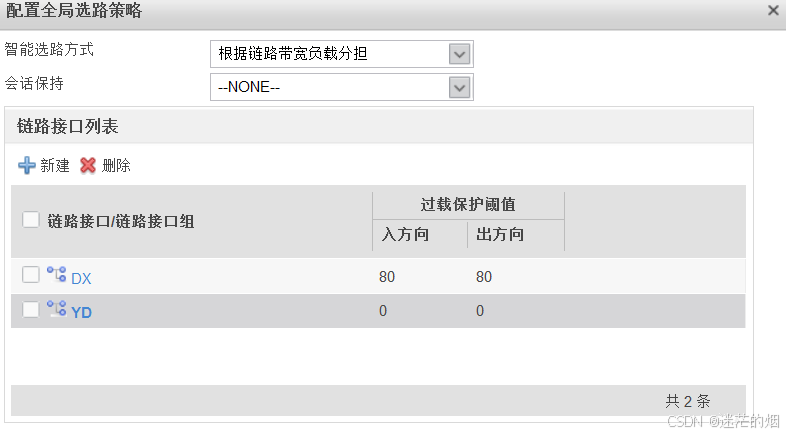

全局选路策略

修改过载保护阈值

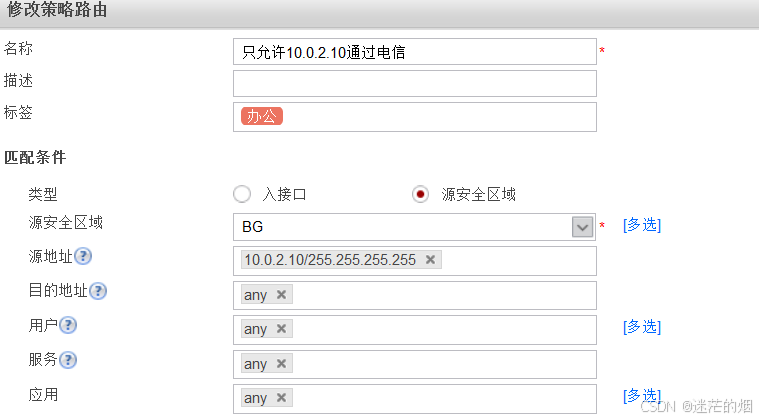

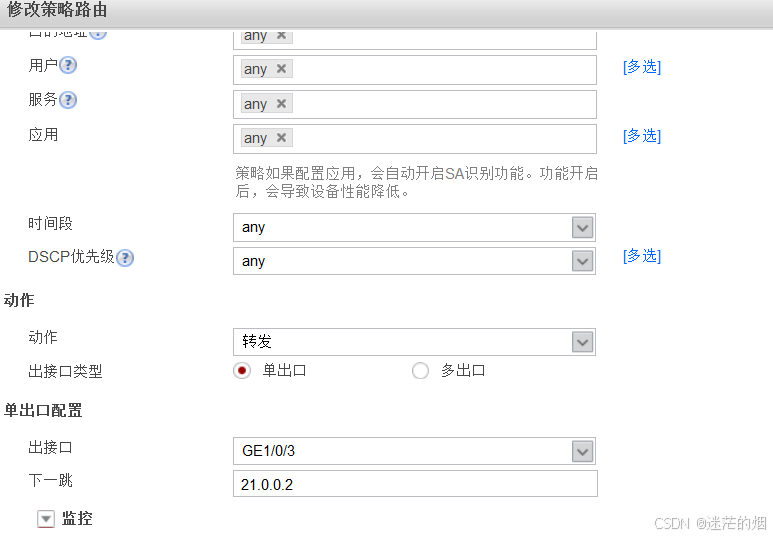

策略路由

测试

分公司的客户端通过域名访问到内部的服务器,公网设备也可以通过域名访问到分公司内部服务器

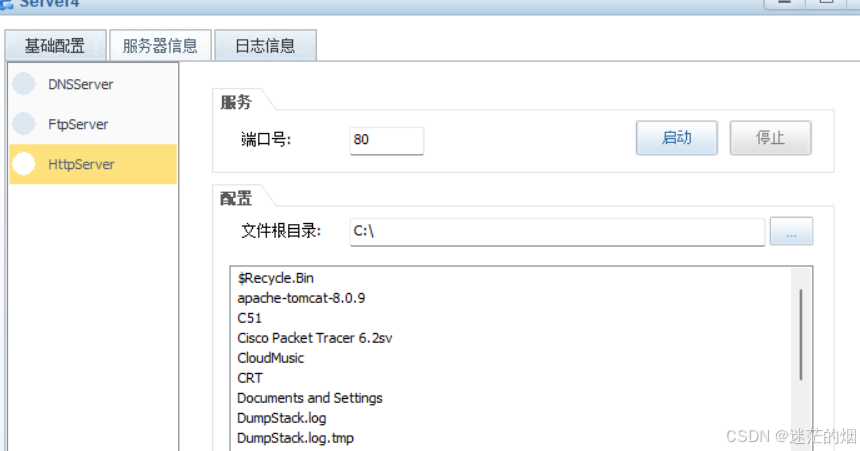

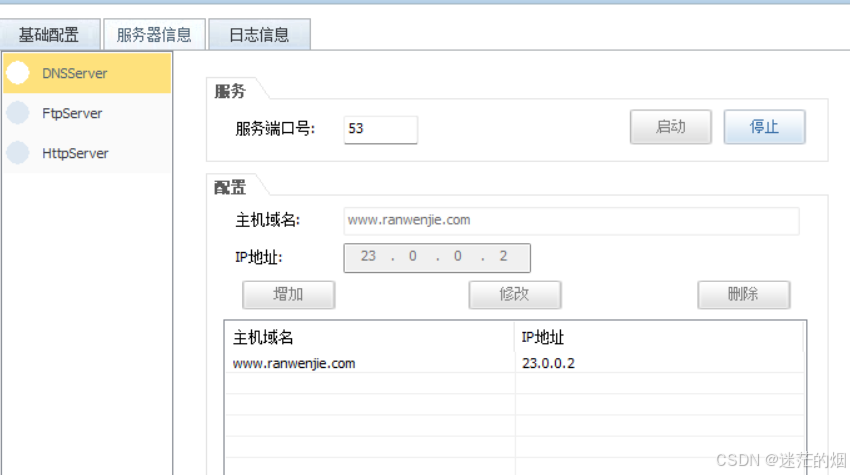

配置公网DNS SERVER和子公司server4

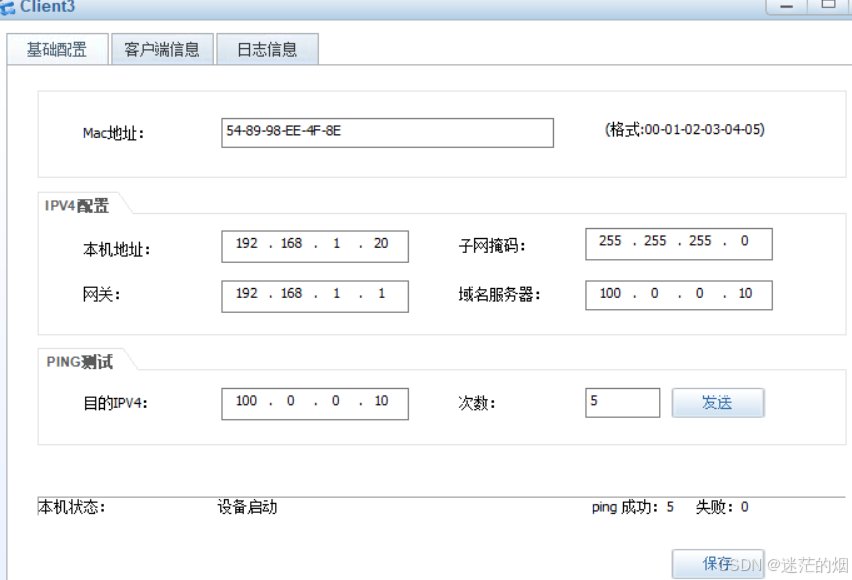

用client3去测试

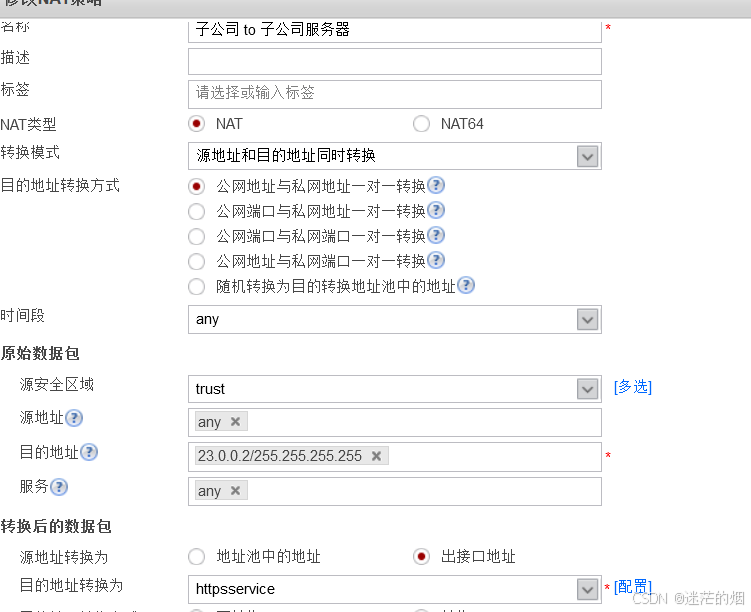

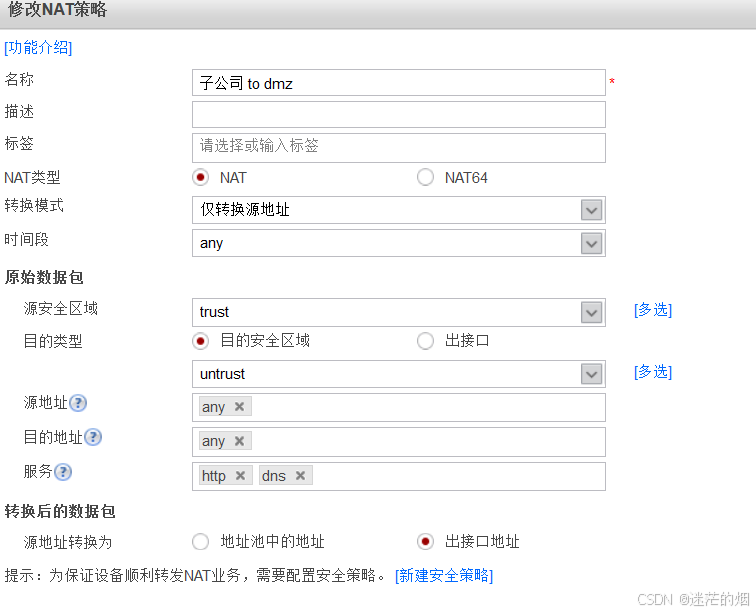

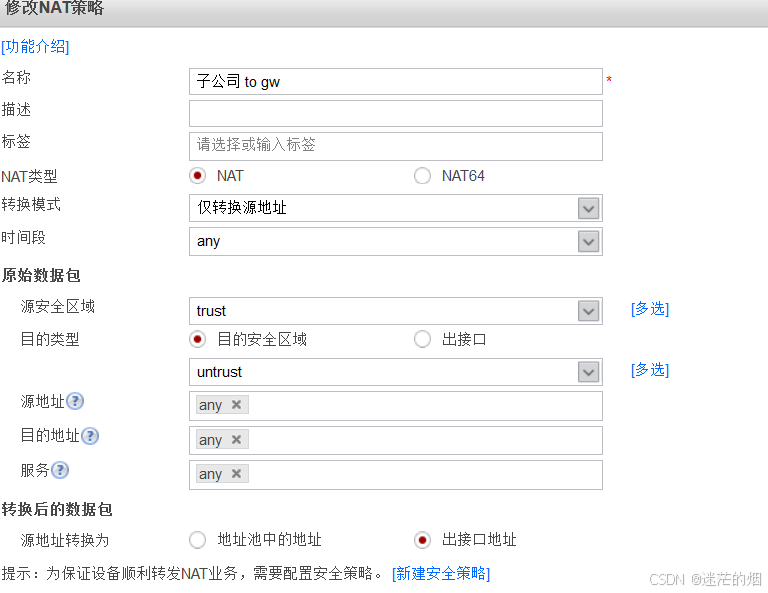

子公司去公网NAT

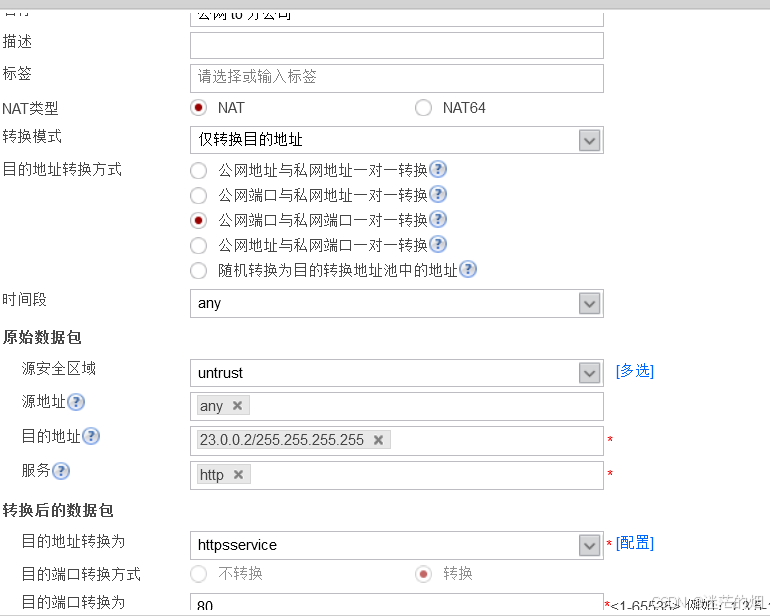

公网到子公司的NAT

在FW2上做双向NAT

游客区仅能通过移动链路访问互联网

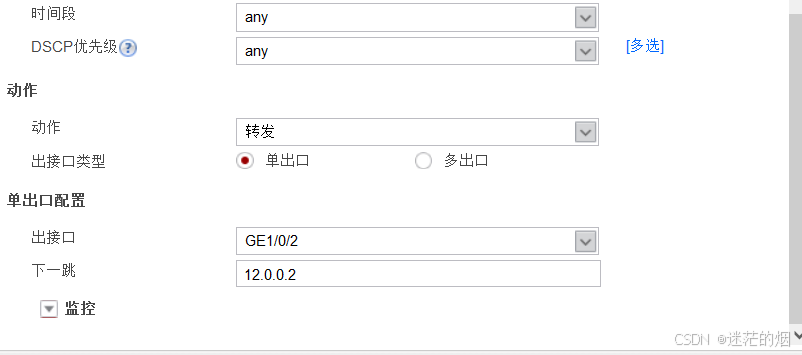

配置策略路由

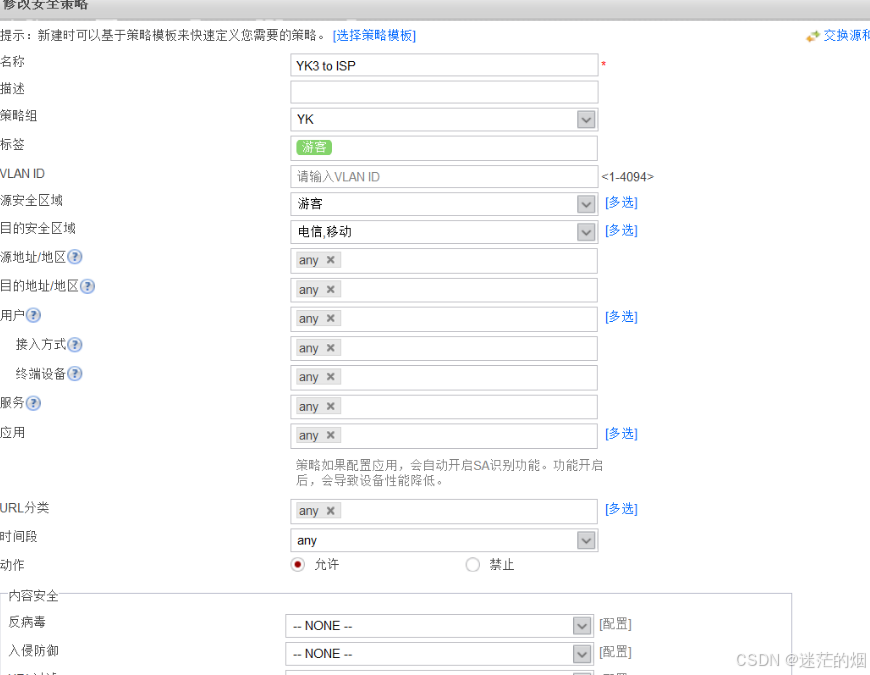

安全策略

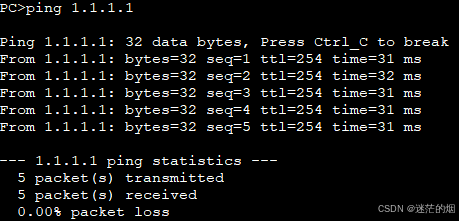

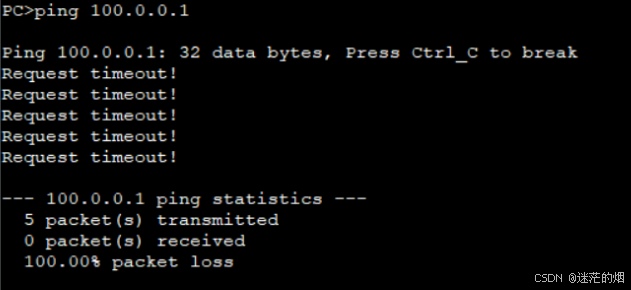

测试
不关移动链路

关闭移动链路
