TCP 与 UDP 协议深度解析:从原理到应用实践

应用层:人机交互----抽象语言----编码

表示层:编码----二进制

网络层:互联网协议

介质访问控制层:

物理层:

无类域间路由-------CIDR------子网汇总

取相同位,去不同位。

192.168.0.0/24   192.168.00000000.00000000

192.168.1.0/24   192.168.00000001.00000000

192.168.2.0/24   192.168.00000010.00000000

192.168.3.0/24   192.168.00000011.00000000

192.168.000000 取相同位当做网络位处理

00/00000000 从不相同位开始全部去掉后取位0,当做主机位使用。

192.168.00000000.00000000   192.168.0.0/22

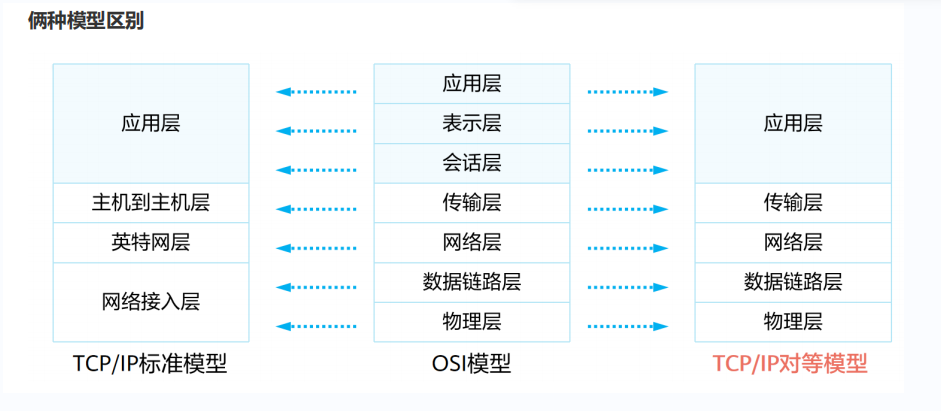

OSI七层模型

应用层:人机交互----抽象语言----编码

表示层:编码----二进制

会话层:

传输层:

网络层:互联网协议

数据链路层:介质访问控制层MAC+逻辑链路控制层LLC

物理层:

会话层:提供会话号   同软件不同进程加以区分

传输层:TCP协议 UDP协议  ;

①分段:受到二层MTU值的限制(MTU:最大传输单元,默认1500字节),当数据包过大时,在传输中可能会造成数据包的损坏,故,分段为多个小数据包随后进行传输。

②提供端口号:0-65535   1-1023注明端口  1024-65535高端口/动态端口

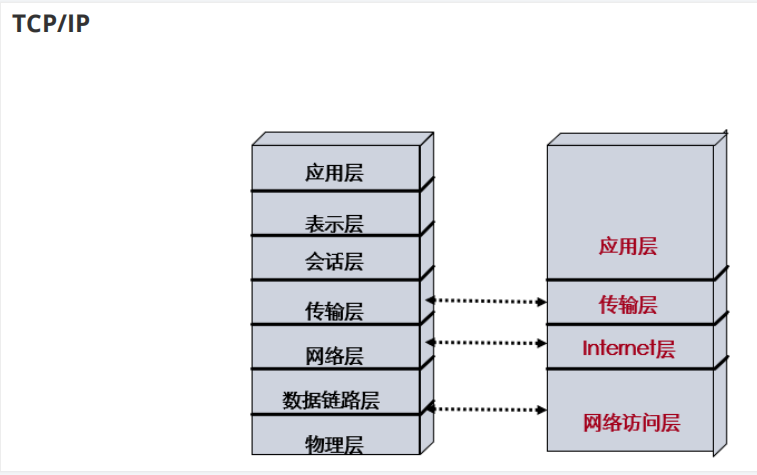

TCP/IP协议簇  模型

PDU:协议数据单元:对不同层接封装的数据的单位标识

应用层:数据报文

传输层:数据段

网络层:数据包

数据链路层:数据帧

物理层:比特流

TTL:生存周期:当TTL值为0时,将不在转发该数据包

数据包每经过一台路由器,TTL值就会减1,

最大255      常见128      最常见64

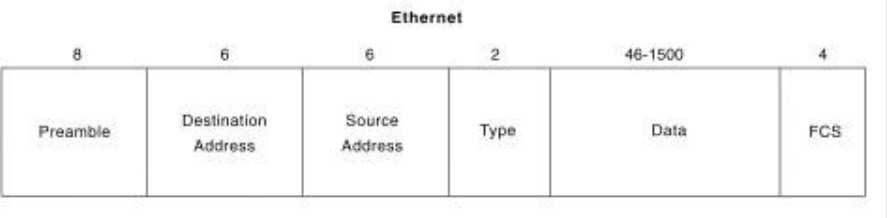

以太网Ⅱ型帧

前导符    目标地址   源地址   类型字段  荷载数据

校验核

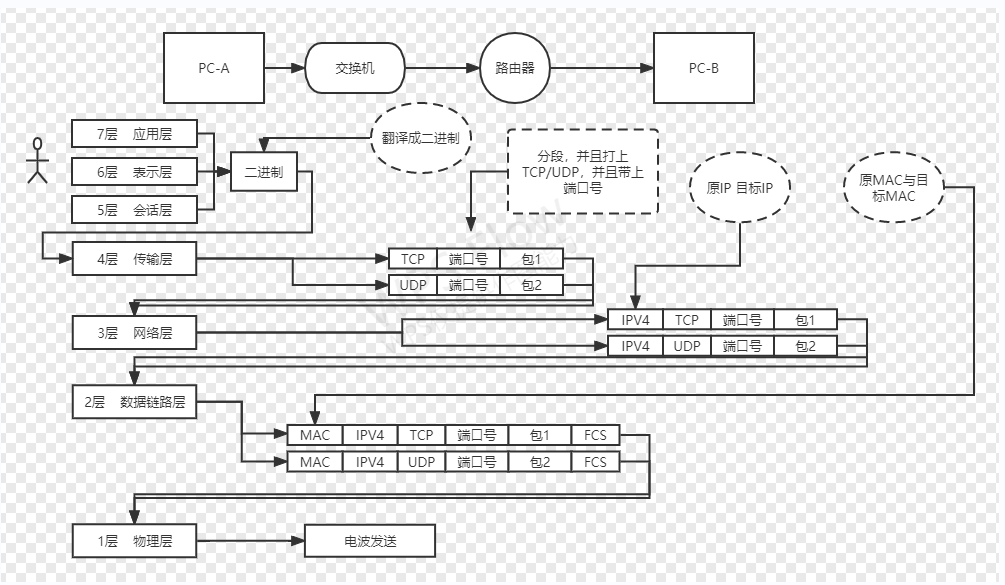

封装和解封装

http   tcp   80   超文本传输协议

https   tcp   443   安全传输协议

ftp   tcp   20/21   文件传输协议

tftp     udp   69   简单文件传输协议

Telnet   tcp  23  远程登录协议

Ssh   tcp  22

TCP/UDP

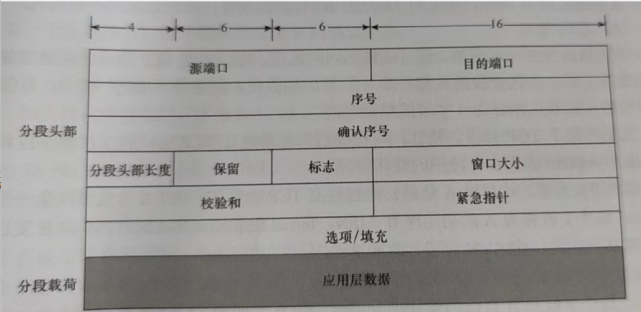

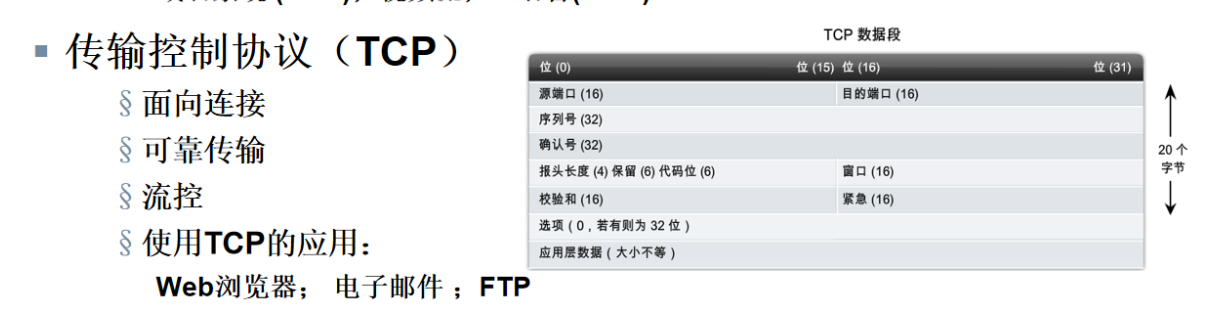

TCP-------传输控制协议----面相连接的可靠协议

在完成传输层基本工作的同时,还需要保证数据传输的可靠性。

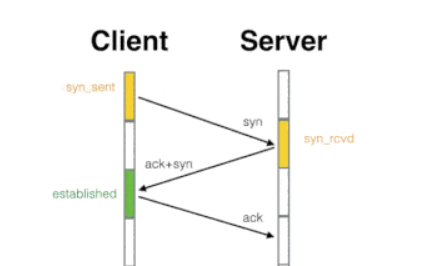

面相连接------三次握手  建立端到端的虚链路

SYN=告知自身状态,并发起一次链接

ACK=代表确认

RST=重连

TCP=严重错误且重连

FIN=断开一次链接

PSH=紧急接受

URG=禁止指针

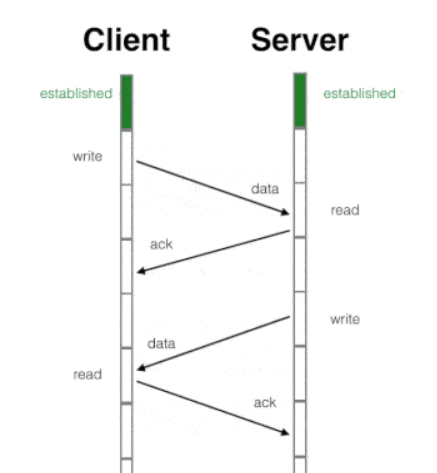

一问一答形式,每一个数据包,都有对应的ack包加以确认。

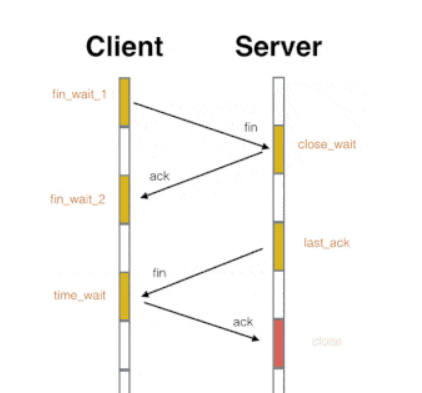

四次挥手

可靠性:4种可靠性机制  确认  排序  重传  流控(窗口滑动机制)



三次握手抓包图:

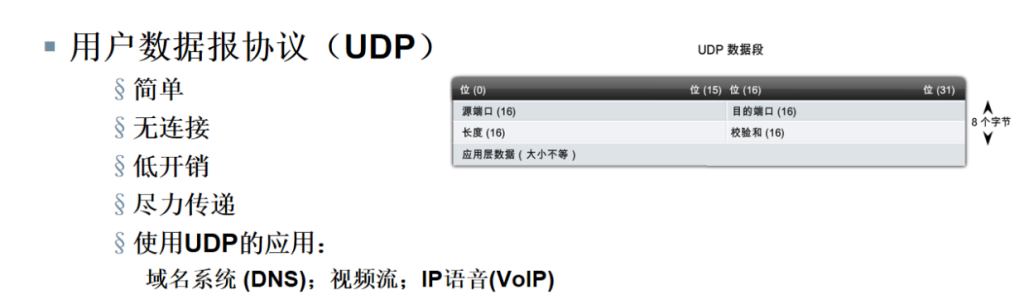

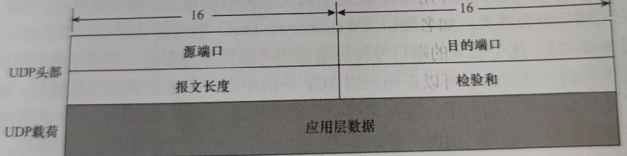

UDP-----用户数据报文协议----非面向连接的不可靠协议

仅完成传输的基本工作-----分段  端口号

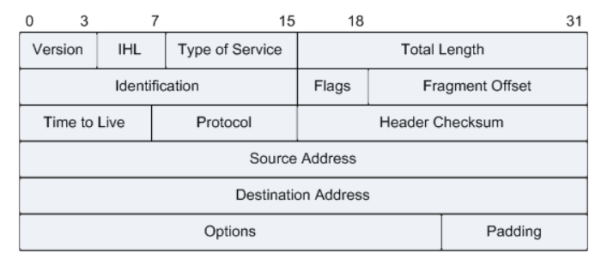

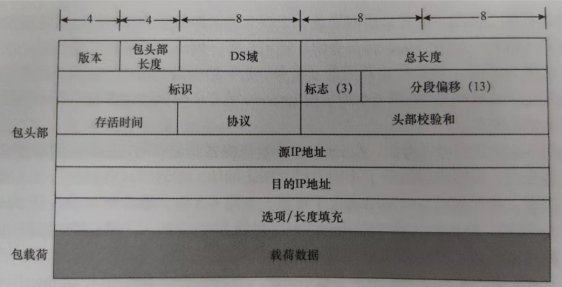

IP的包头

TCP的分段和IP的分片

 IP分片的原因:收到二层MTU值的限制,默认最大字节为1500,超过则会进行分片处理。

如果TCP的分段不会触发IP的分片无疑就是一种最佳的方式。

MSS值:TCP数据报最大数据分段长度   基于双方的MTU值进行协商,最终得出一个双方均能是有的值作为荷载数据的最大值。

<Huawei>  用户视图 在该视图下 仅具有查询权限

<Huawei>display ip interface brief   查询IP接口表

<Huawei>system-view   进入系统视图

[Huawei]  系统视图  在该视图下 可以进行部分配置

[Huawei]sysname R1  更改系统名称为R1

[R1]quit   返回上一层   q

Ctrl+Z  为跳转到用户试图

Tab  自动补全

?  查询当前状态下可执行的所有命令

[R1]interface GigabitEthernet 0/0/0   进入G0/0/0接口

[R1-GigabitEthernet0/0/0]ip address 192.168.1.254 24  在该接口处配置IP地址为 192.168.1.254/24

display this     在什么视图下使用,则代表查询该试图下的所有操作配置

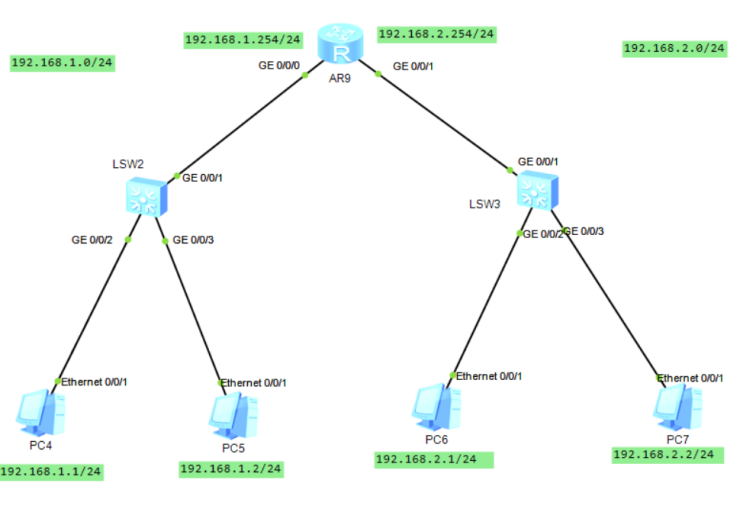

路由器的工作原理:当PC4试图ping通PC6时,会首先根据目标IP地址进行子网掩码的判定,若在同一广播域,则转发至交换机即可,若不在同一广播域,则将目标MAC地址封装至自己的网关处,由路由器代为转发。

当路由器接收到一个数据包时,会根据目标IP地址查询本地的路由表,若存在记录则无条件转发,若不存在记录,则无条件丢弃。

总结!!!!!!!

TCP:传输控制协议 -- 面向连接的协议

- 全双工协议 -同一时刻,既可以接收数据,也可以发送数据

- 只能适用于单播通信

- 可以基于已经建立好的连接,灵活的对接下来的数据进行控制

- 无法很好地满足即时性的需求 传递一些大文件/稳定性要求较高

UDP:用户数据包协议 -- 面向无连接的协议

- 可以很好地满足即时性流量 对时间要求较高的流量

连接:正式发送数据之前,提前建立好一种虚拟“点到点”式的连接 = 单播通信

ack:对已经收到的数据进行确认

ACK:只有当ACK置为1,ack才有意义

重传机制:对于TCP而言,如果收到的数据并没有按照顺序排列,无序报文会缓存,对有序报文确认。

- 如果发送了数据,但是一直没有得到确认,会在一个时间周期后,重新发送数据。

- 超时重传 - RTTS :加权的平均往返时间

MSS - 最大报文段长度 [每一段数据的长度] - 1460字节

分区 系统班 的第 11

MSS - 最大报文段长度 [每一段数据的长度] - 1460字节

缓存区长度=window=窗口

接收方调整window窗口,以此去影响发送端的发送速率。
