前言

开发环境必须按照此教程第二章《软件开发环境搭建》进行配置

不按该方法配置，库版本不对必出问题

纯新手先做一遍【新手入门】[Blinker]2024-最新开发环境+温湿度节点+继电器详细开源教程比较好

地址：Arduino中文社区

上述新手教程找新手测试过，步骤截图全

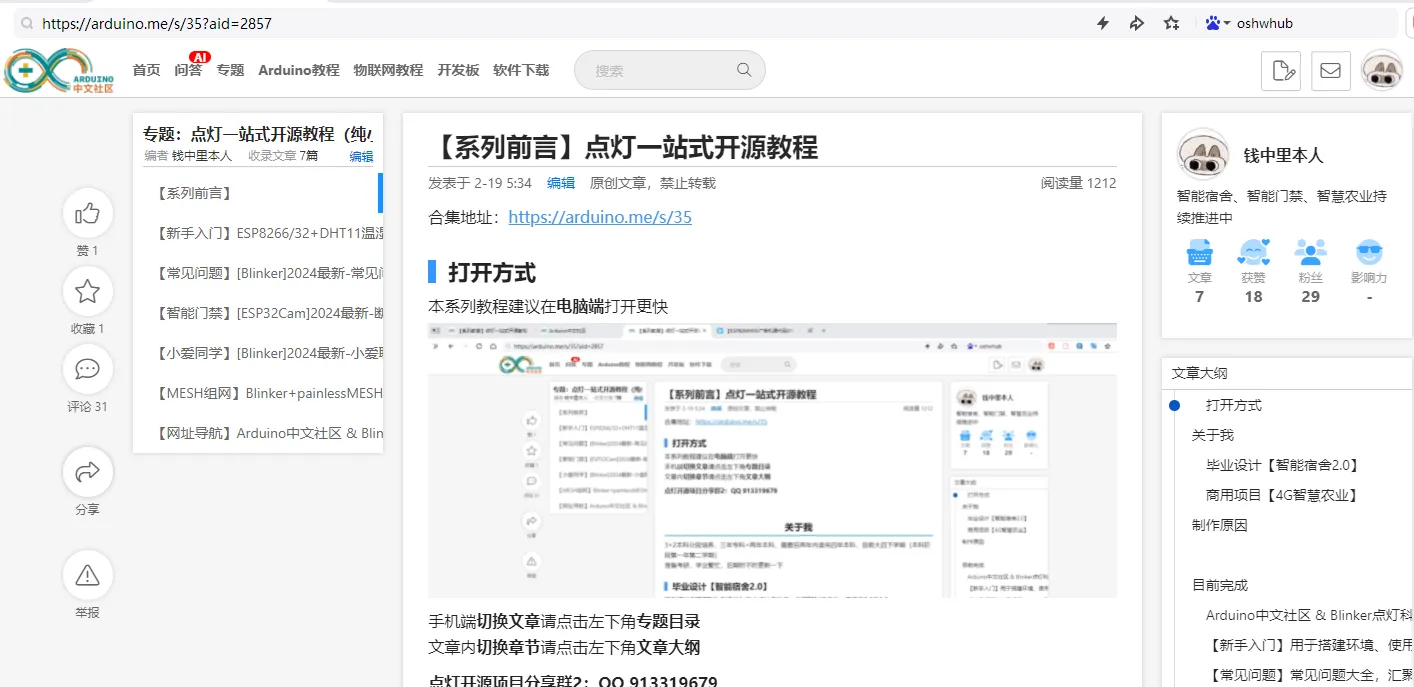

本人全部合集https://arduino.me/s/35?aid=2757

资料下载

1.下载方式

暂时仅能从QQ 群的群文件下载

点灯开源分享群4：QQ 100275107

此群只提供各类开源分享，可向群主投稿，为避免打扰，不聊天

教程等任何问题都可找群主，免费调试，有空就回

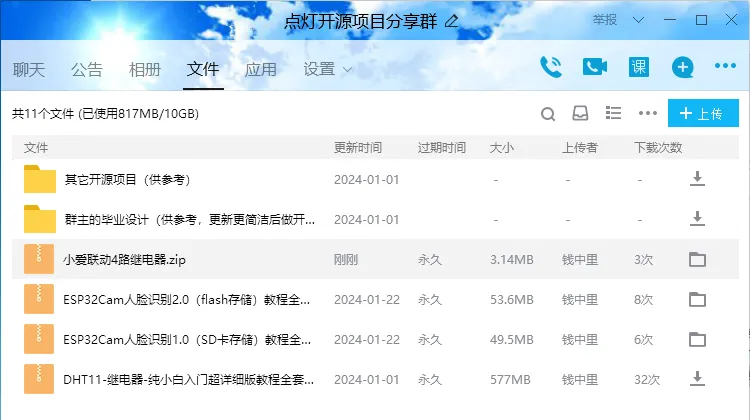

群文件：

2.资料内容

小爱联动4路继电器.rar

包含

MIOT_Blinker_MULTI_OUTLET.ino

未搭建环境还需下载

Blinker-DHT11-继电器-纯小白入门超详细版全套教程资料.rar

详见第二章环境搭建

3.资料注意

调试出现任何问题先看【新手必看】[Blinker]2024最新-常见问题大全

仍存在则咨询群主。

如有咨询需要，也可前往点灯官网>开发文档>加点灯2000人官方群。

硬件购买（仅推荐）

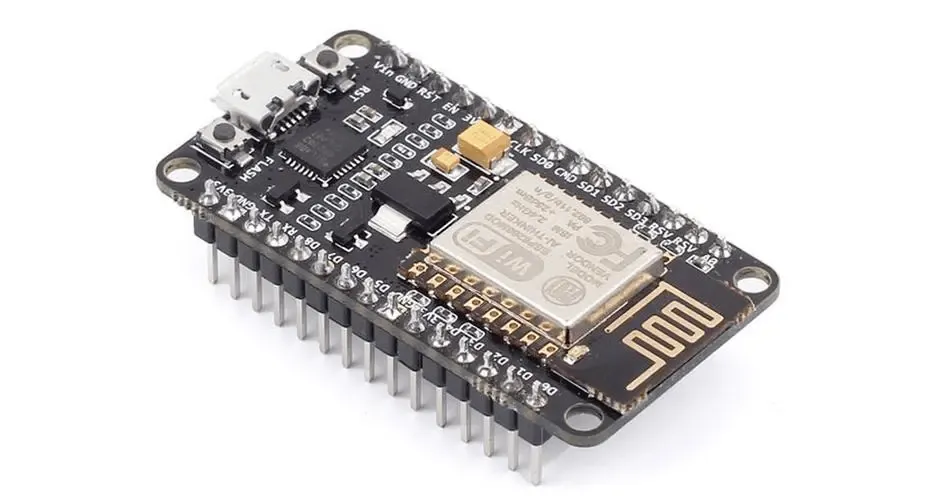

NodeMCU

(Node MCU基于ESP12F模组（金属屏蔽罩这块），而ESP12模组基于ESP8266芯片和flash芯片)

高电平触发继电器

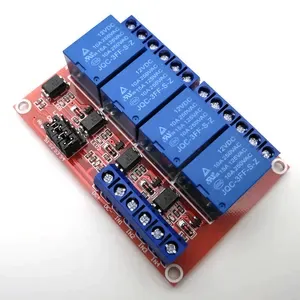

高/低电平触发继电器

无论用哪款继电器模组，记得:

高电平触发的模组平常是低电平0V，单片机输出3.3V高电平才吸合，使用推挽输出：

pinMode(RELAYPIN_1, OUTPUT);

低电平触发的模组平常是高电平5V，单片机输出0V高电平才吸合，避免5V灌入单片机3.3V回路，使用开漏输出：

pinMode(RELAYPIN_1, OUTPUT_OPEN_DRAIN);

参考资料：【NodeMcu-ESP8266】引脚使用参考指南http://t.csdnimg.cn/OtETF

使用说明书

一、程序组成（建议打开看一下原版）

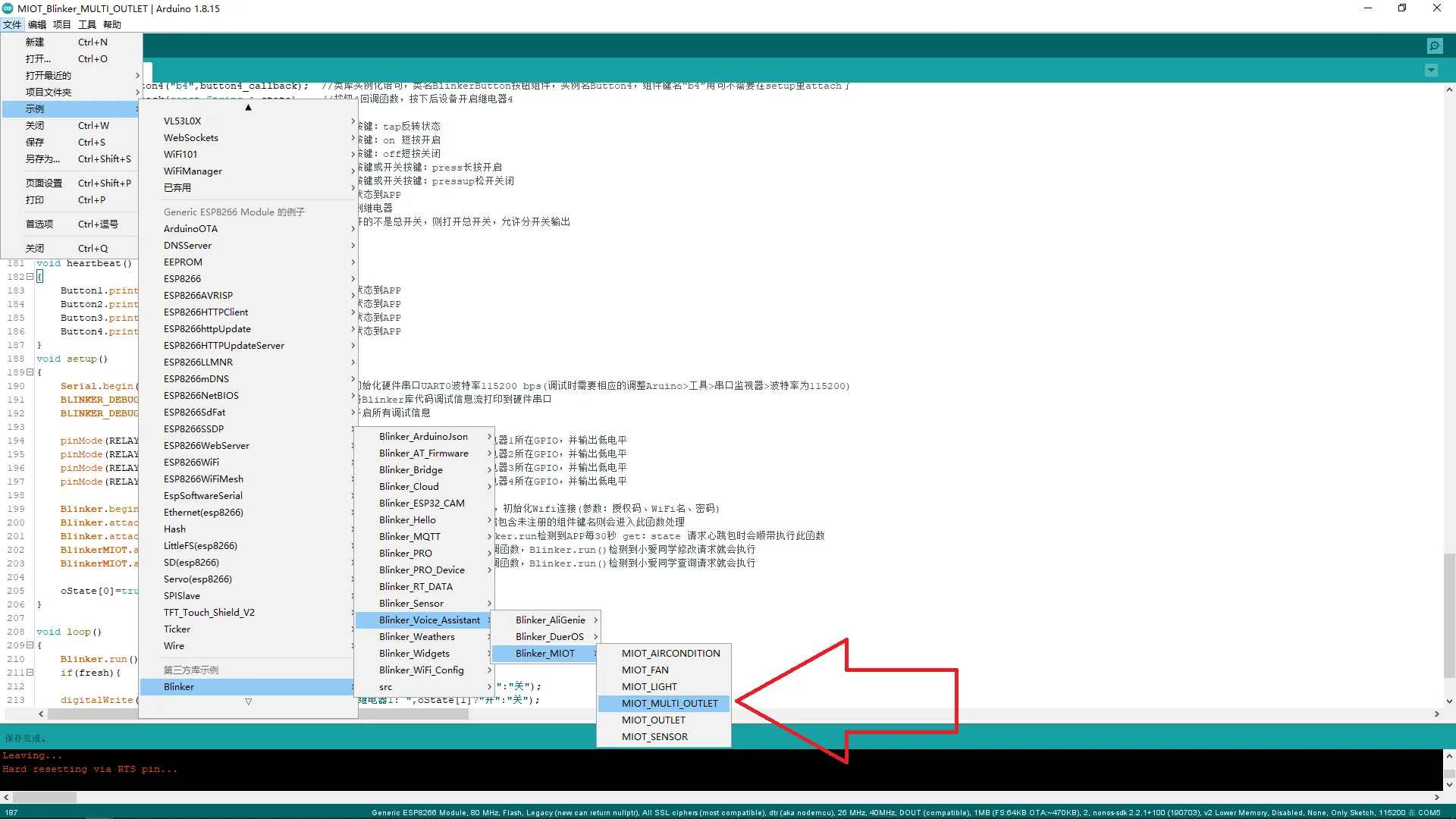

1.联动插座例程MIOT_MULTI_OUTLET

2.按键标准处理函数(本案例将button1_state替换为oState[1]，以便与小爱共同控制)

bool button1_state=false;     // 按钮1状态全局变量
//下面这句是类库实例化语句，类名BlinkerButton（按钮组件类），实例名Button1，数据键名“b1”，当blinker.run检测到APP发来数据包含键名“b1”就调用回调button1_callback。
BlinkerButton Button1("b1",button1_callback);//用此句不需要在setup里attach回调了
void button1_callback(const String & state)//按钮1回调函数，按下后设备开启继电器1
{
    if(state=="tap"){button1_state=!button1_state;}//普通按键：tap反转状态
    else if(state=="on"){button1_state=true;}      //开关按键：on 短按开启
    else if(state=="off"){button1_state=false;}    //开关按键：off短按关闭
    else if(state=="press"){button1_state=true;}   //普通按键或开关按键：press长按开启
    else if(state=="pressup"){button1_state=false;}//普通按键或开关按键：pressup松开关闭
    Button1.print(button1_state?"on":"off");//反馈状态到APP
    digitalWrite(RELAYPIN_1,!button1_state);//输出到继电器
}

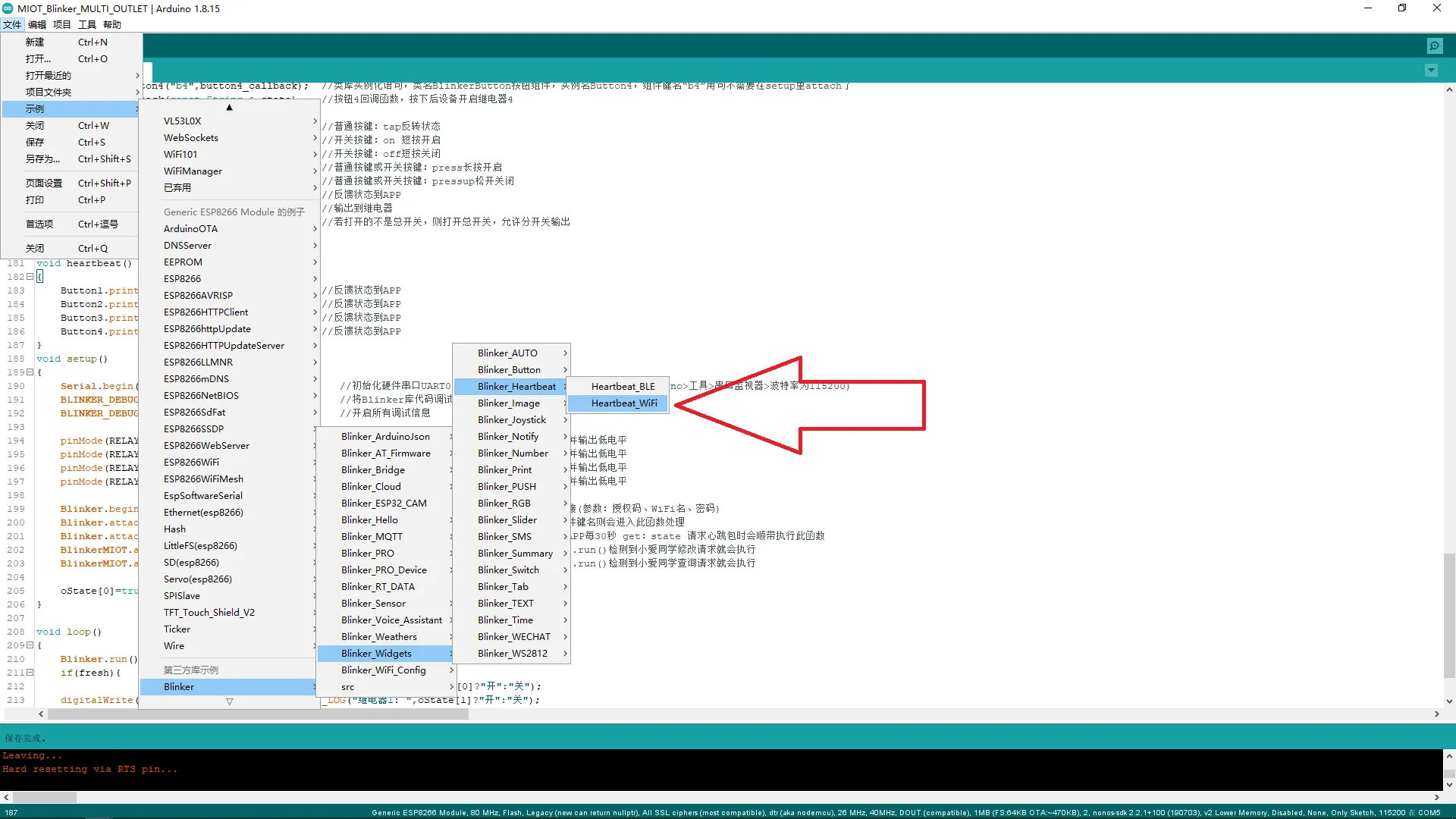

3.心跳包例程

void heartbeat ()                               //用户心跳包回调函数，Blinker.run检测到APP每30秒 get：state 请求心跳包时会顺带执行此函数
{

}
setup()
{

Blinker.attachHeartbeat(heartbeat);           //注册用户心跳包回调函数，Blinker.run检测到APP每30秒 get：state 请求心跳包时会顺带执行此函数

}
